35. General Equipment:

Hose clamp

remover/installer



36.

CAUTION: The gearshift cables must not

be kinked or twisted.

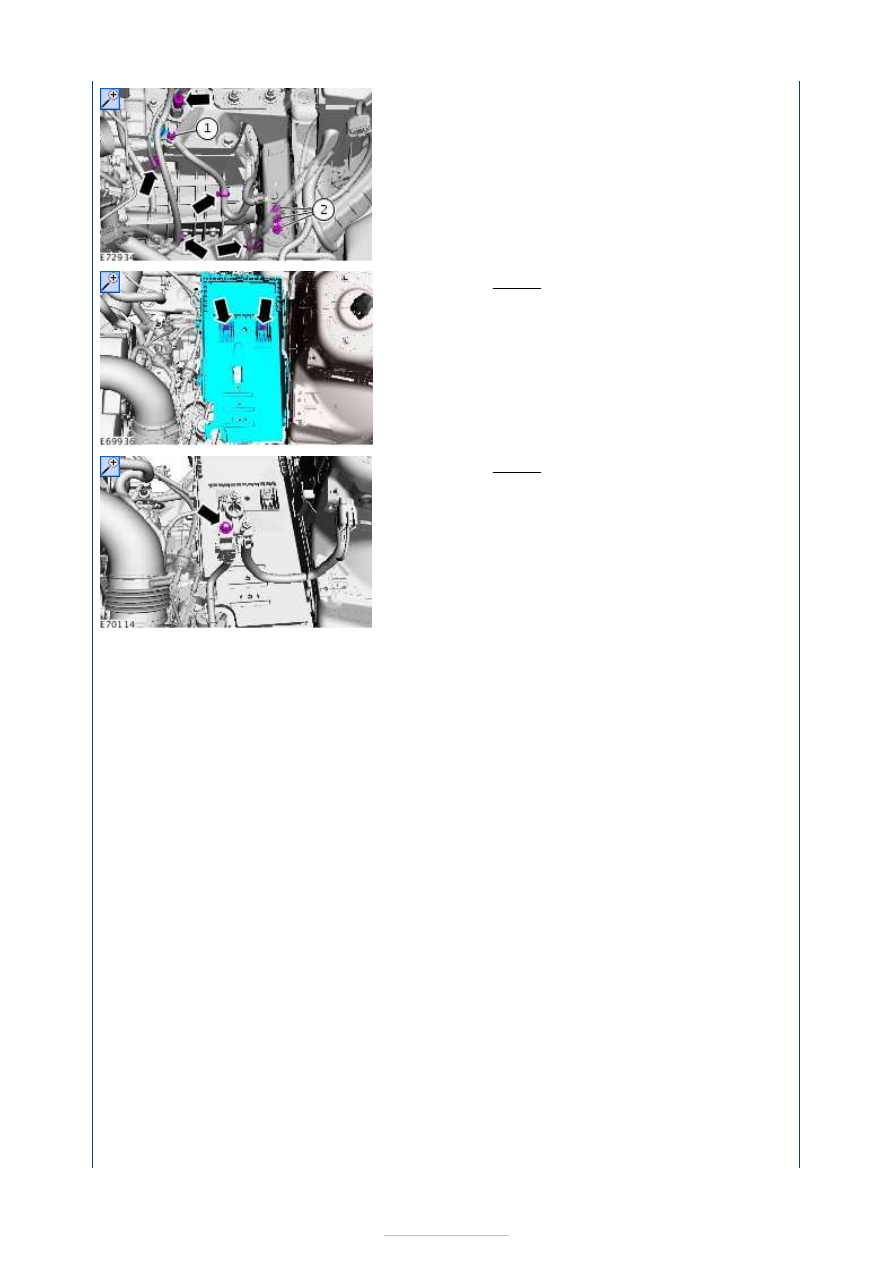

37. Torque: 12 Nm

38.

39.

1. Torque: 25 Nm
2. Torque: 15 Nm











40. Torque: 12 Nm

41. Torque: 12 Nm

42. Refer to:

Gearshift Cable Adjustment - Vehicles

With: 5-Speed Manual Transaxle (MTX-75)

 (308-

00 Manual Transmission/Transaxle and Clutch -
General Information, General Procedures).

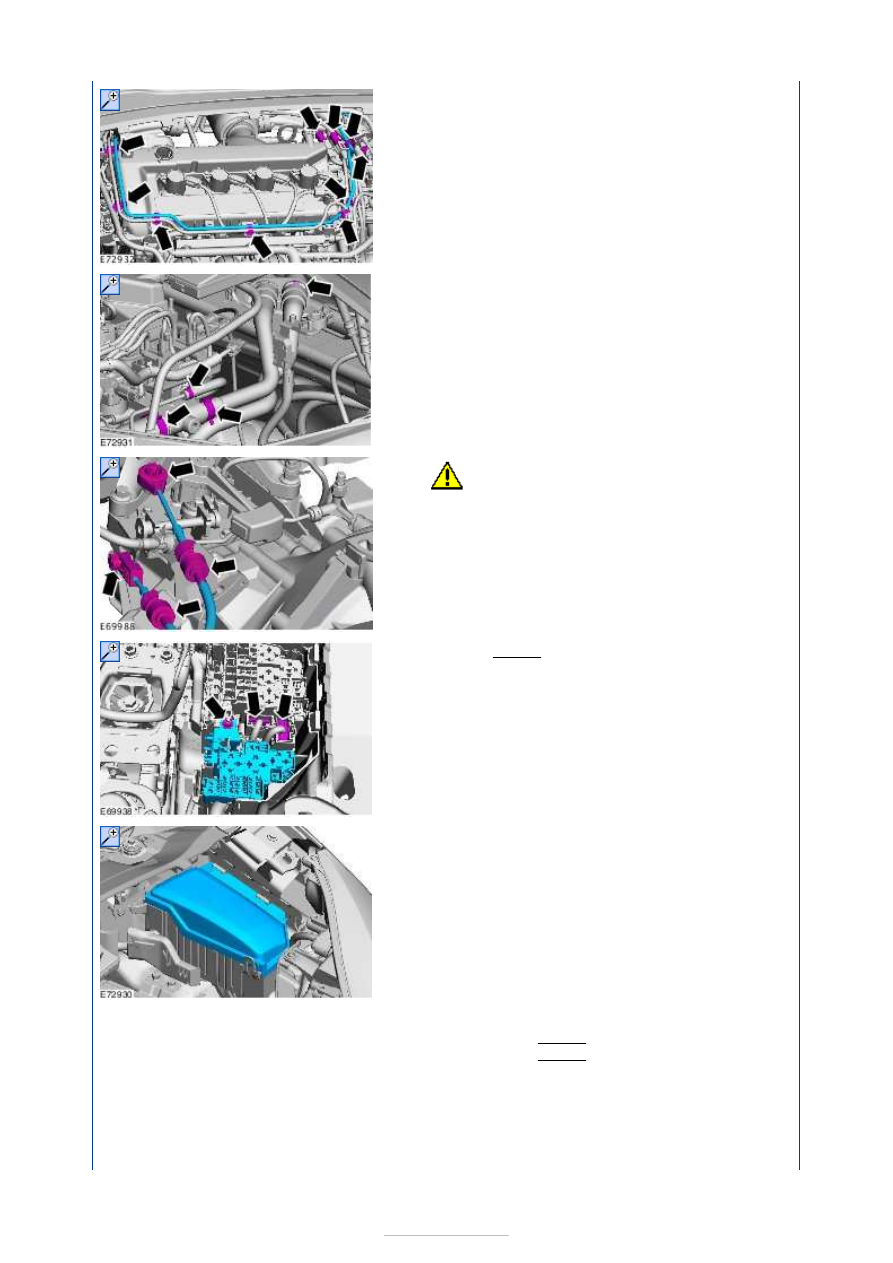

43. Install the following items:

1. Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE
Flex Fuel (107kW/145PS) - MI4/2.3L
Duratec-HE (118kW/160PS) - MI4,
Removal and Installation).

2. Right-hand headlamp

Refer to:

Headlamp Assembly

 (417-01

Exterior Lighting, Removal and
Installation).

3. Refer to:

Battery

 (414-01 Battery,

Mounting and Cables, Removal and
Installation).

44.







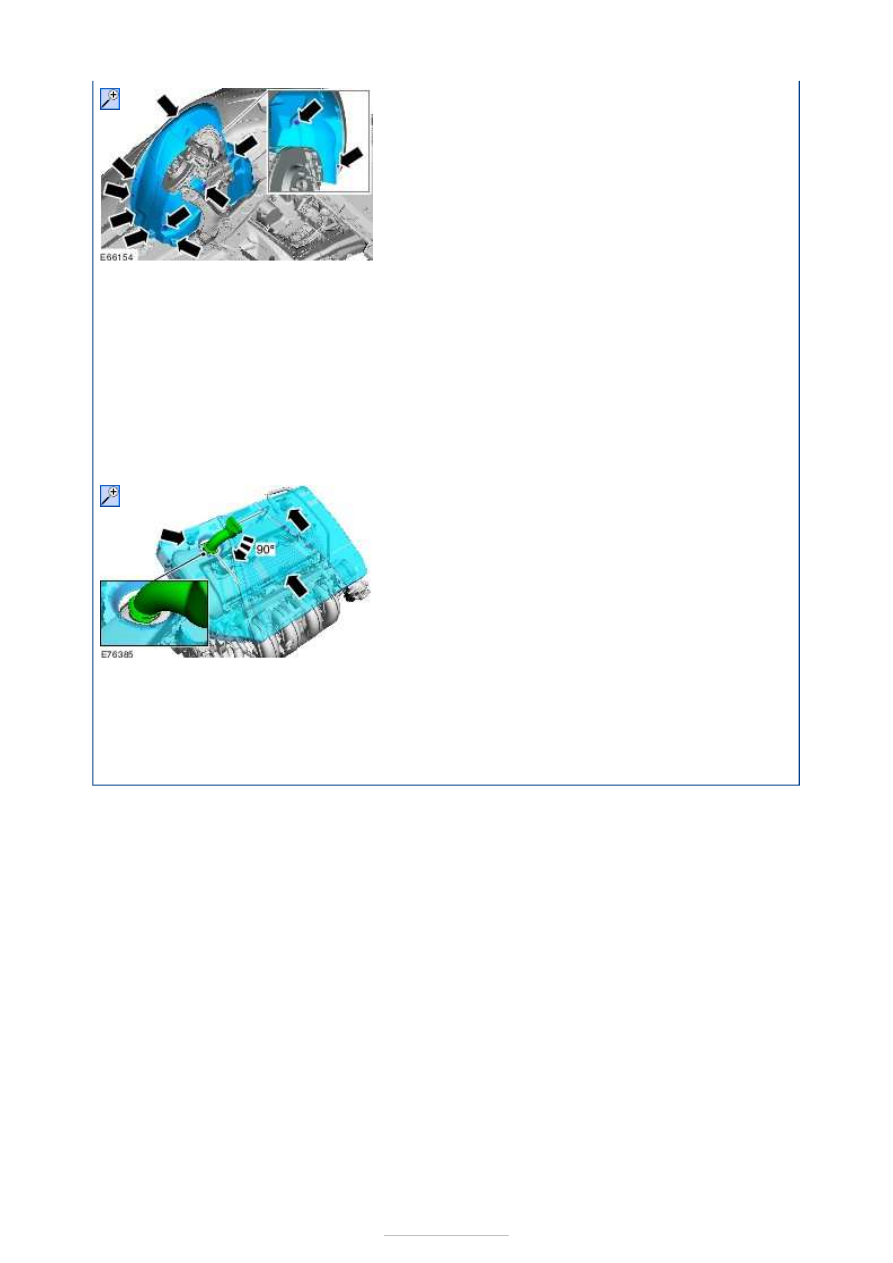

45. Refer to:

Power Steering System Filling

 (211-00

Steering System - General Information, General
Procedures).

46. Refer to:

Power Steering System Bleeding

 (211-

00 Steering System - General Information,
General Procedures).

47. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L

Duratec-HE (107kW/145PS) - MI4/2.0L Duratec-
HE Flex Fuel (107kW/145PS) - MI4/2.3L Duratec-
HE (118kW/160PS) - MI4, General Procedures).

48.

49. Check the toe setting and adjust as necessary on

both sides.

Refer to:

Front Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).





Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Engine
Accessories

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Installation

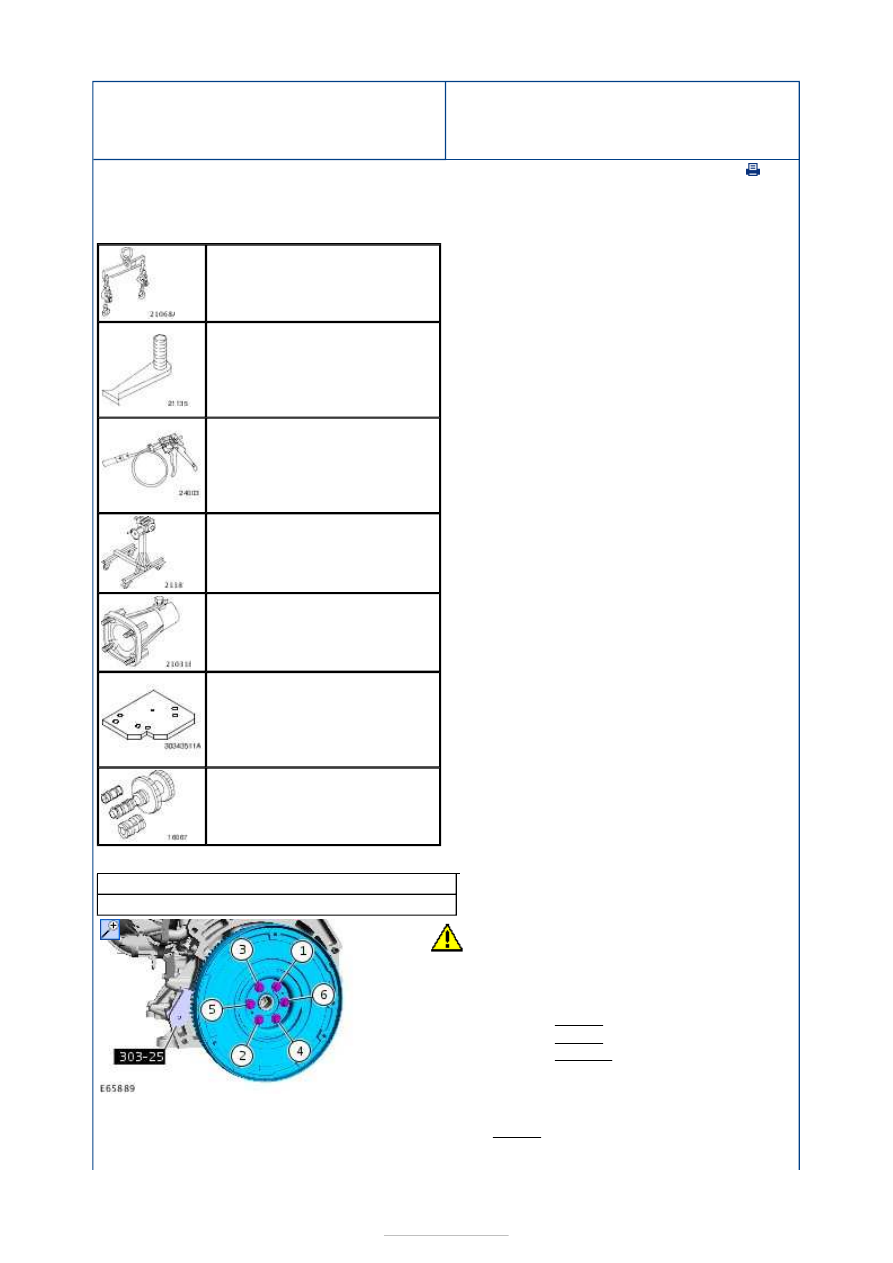

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

303-254
Locking Tool, Flywheel

303-397
Remover/Installer, Hose Clamp

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

303-435-11A
Mounting Plate for 303-435-06

308-204
Aligner, Clutch Disc

Hose clamp remover/installer

Hydraulic jib crane

1.

CAUTION: Make sure that new bolts are

installed.

Special Tool(s):

303-254



Torque:



50 Nm
80 Nm
112 Nm

Stage 1:
Stage 2:
Stage 3:

2. Special Tool(s):

308-204



Torque:

29 Nm
