Ford Galaxy / Ford S-MAX. Manual - part 127

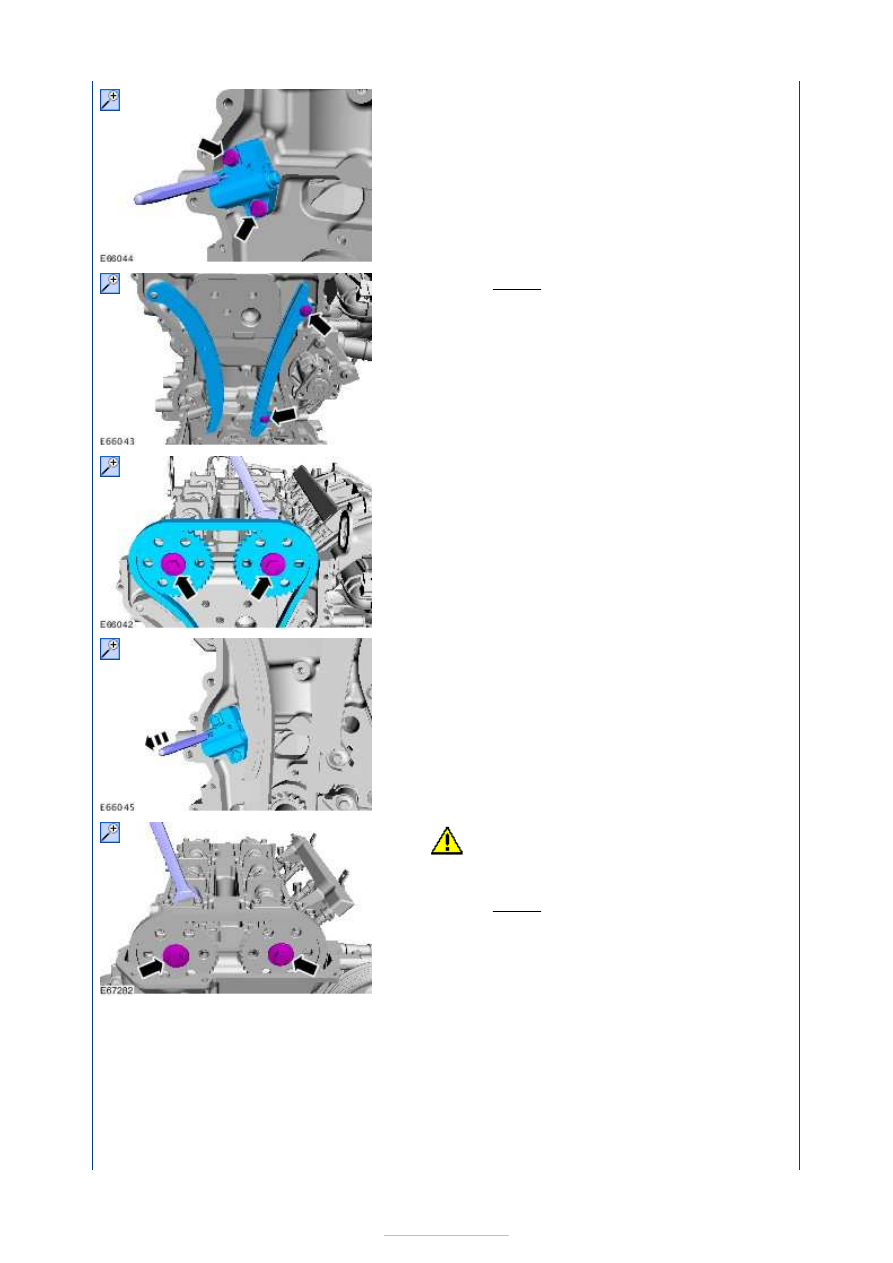

13. Torque: 10 Nm

14.

NOTE: Only tighten the bolts finger tight at
this stage.

15.

16.

CAUTION: Use an open-ended wrench to

hold the camshafts by the hexagon to
prevent the camshafts from turning.

Torque:

72 Nm

17.

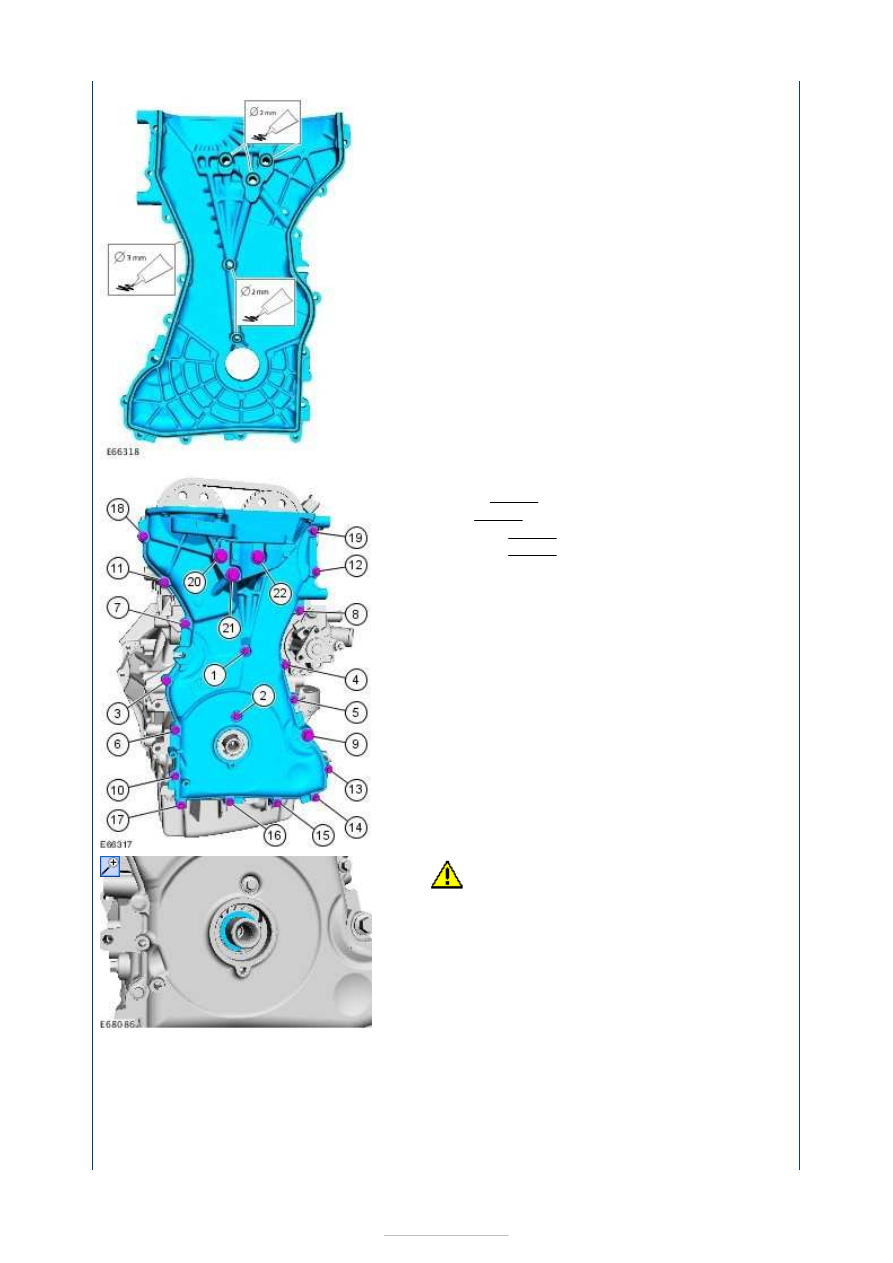

Apply a 3 mm bead of sealant to the
engine front cover.

Material:

Silicone Sealant LB (WSE-

M4G323-A4 / 2U7J-M4G323-AA)













18. Torque:

1-8 10 Nm
9 48 Nm
10-19 10 Nm
20-22 48 Nm

19.

CAUTION: Make sure that a new friction

washer is installed.
NOTE: Make sure that a new friction washer
is installed.

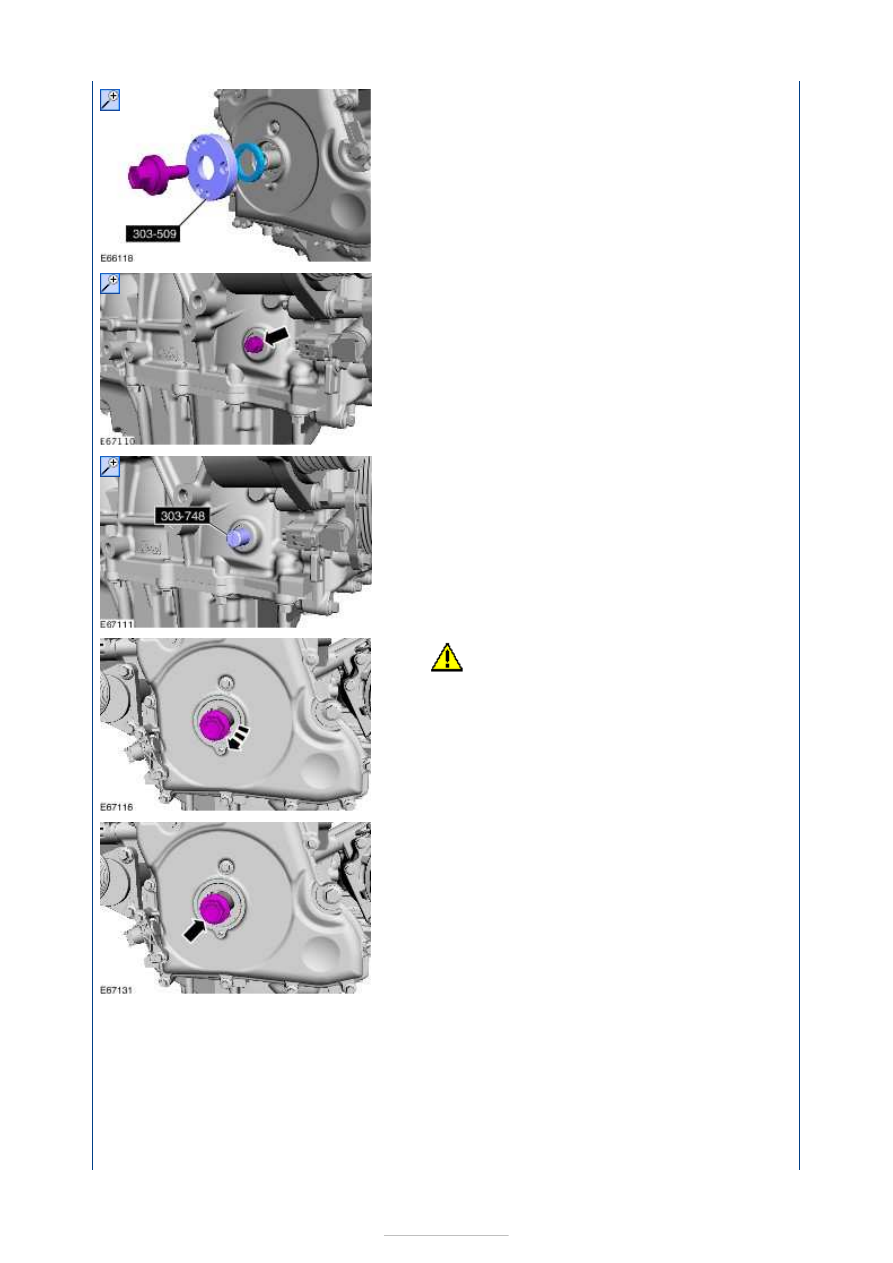

20. Special Tool(s):

303-509









21.

22. Install the special tool.

Special Tool(s):

303-748



23.

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until it contacts the special
tool.

24.

Discard the crankshaft pulley retaining
bolt.

25.

NOTE: Only tighten the bolt finger tight at
this stage.

Bolt M6 x 18 mm











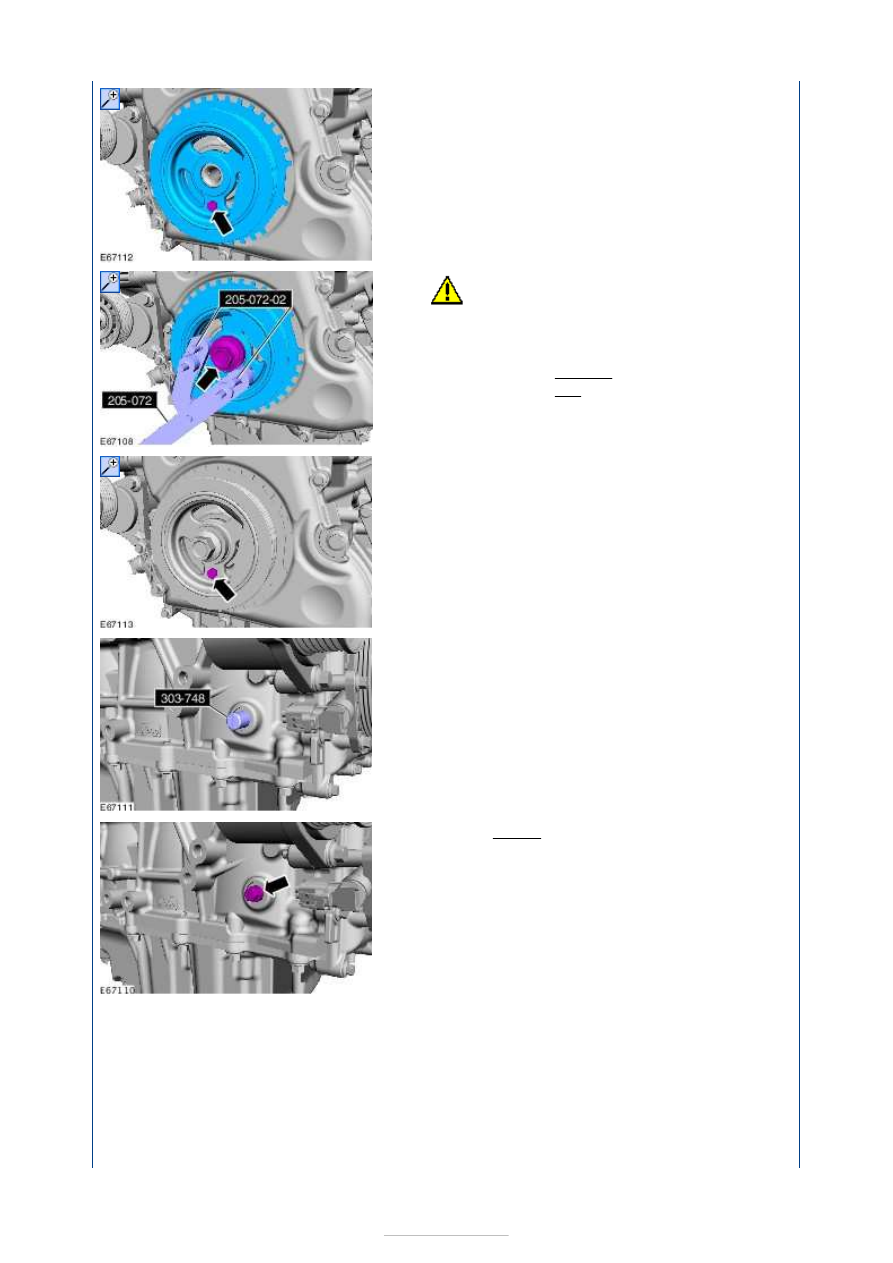

26.

CAUTION: Make sure that a new

crankshaft pulley bolt is installed.

Special Tool(s):

205-072

,

205-072-02



Torque:



100 Nm
90°

Stage 1:
Stage 2:

27.

28. Remove the special tool.

Special Tool(s):

303-748



29. Torque: 20 Nm

30. Remove the special tool.

Special Tool(s):

303-376B
