Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Disassembly

Special Tool(s)

100-010
Remover, O-Ring Seal

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

205-072-02
Adapter for 205-072

303-293
Remover, Crankshaft Seal

303-699
Wrench, Oil Filter

1.

2.

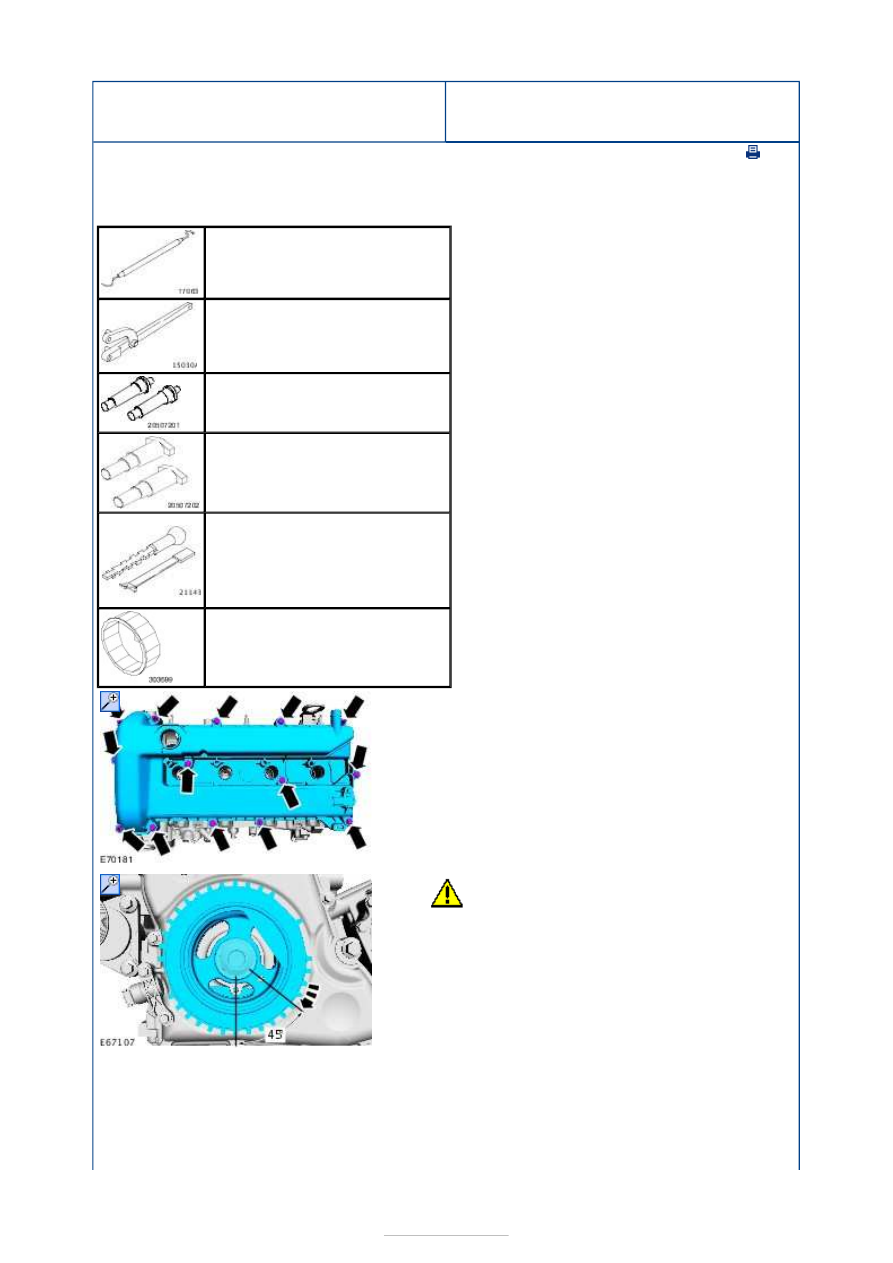

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until piston No. 1 is
approximately 45 degrees before top dead center
(TDC).

3. Special Tool(s):

205-072

,

205-072-02



















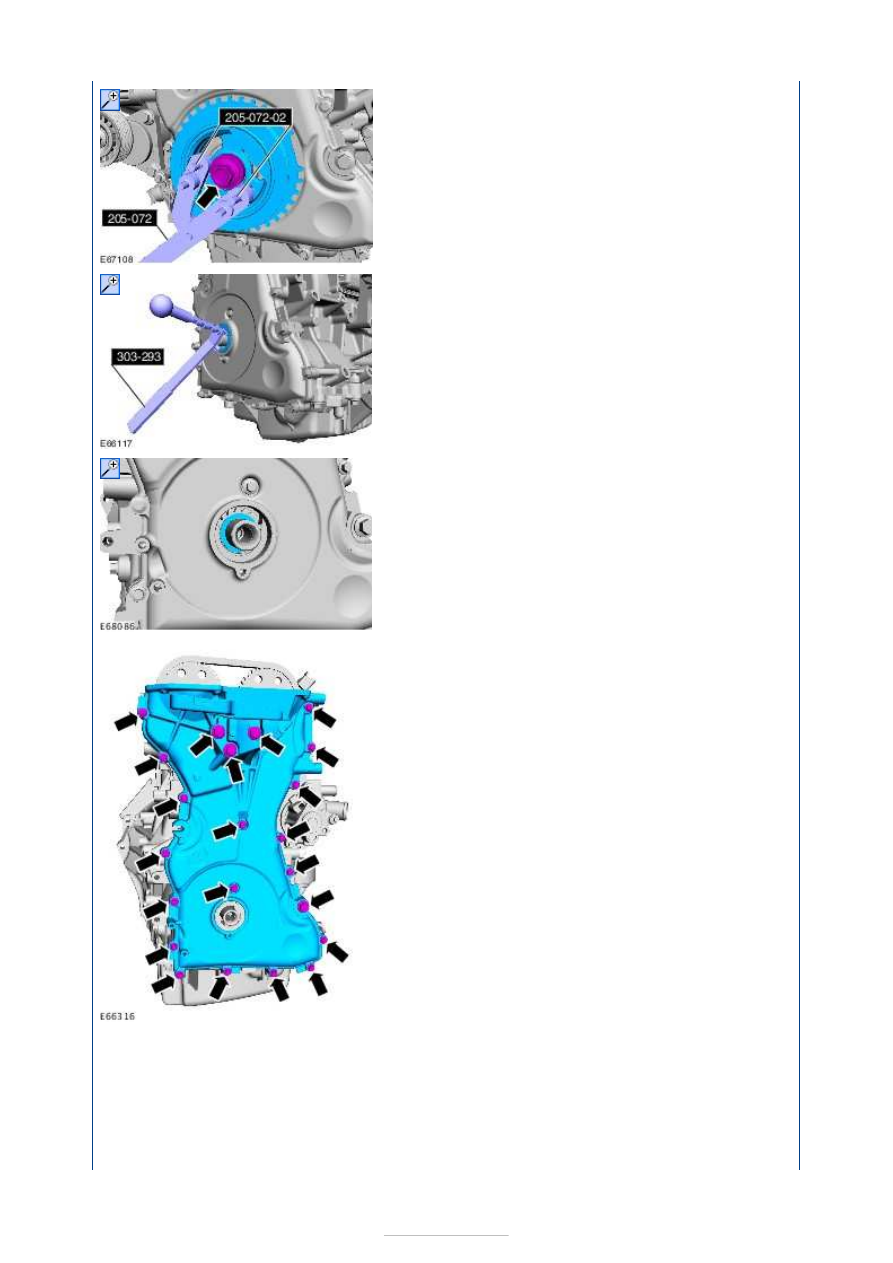

4. Special Tool(s):

303-293



5.

Discard the friction washer.

6.

7.

2. Special Tool(s):

100-010



3. Punch, 2 mm









8.

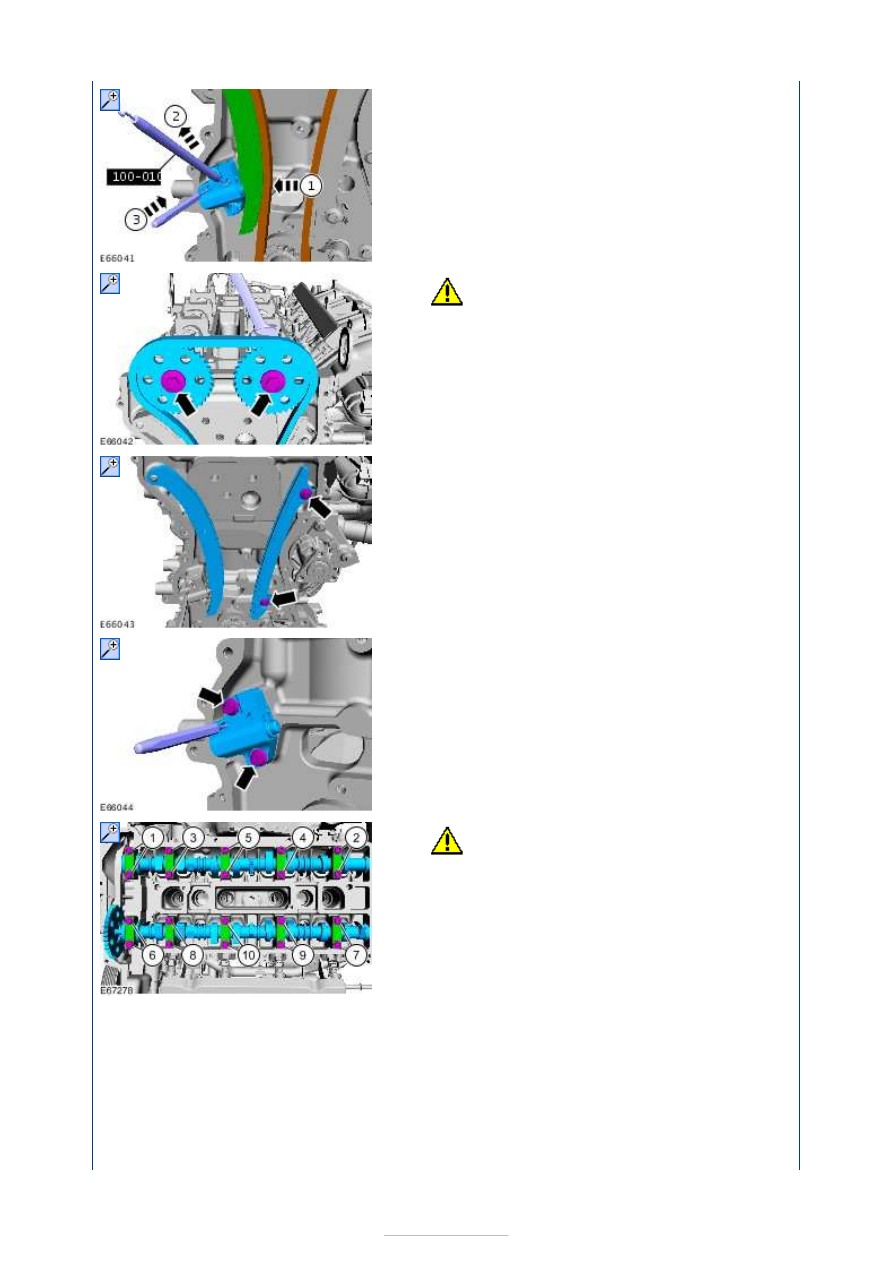

CAUTION: Use an open-ended wrench to

hold the camshafts by the hexagon to
prevent the camshafts from turning.

9.

10.

11.

CAUTION: Note the position of each

component before removal.

12. Discard the cylinder head bolts.

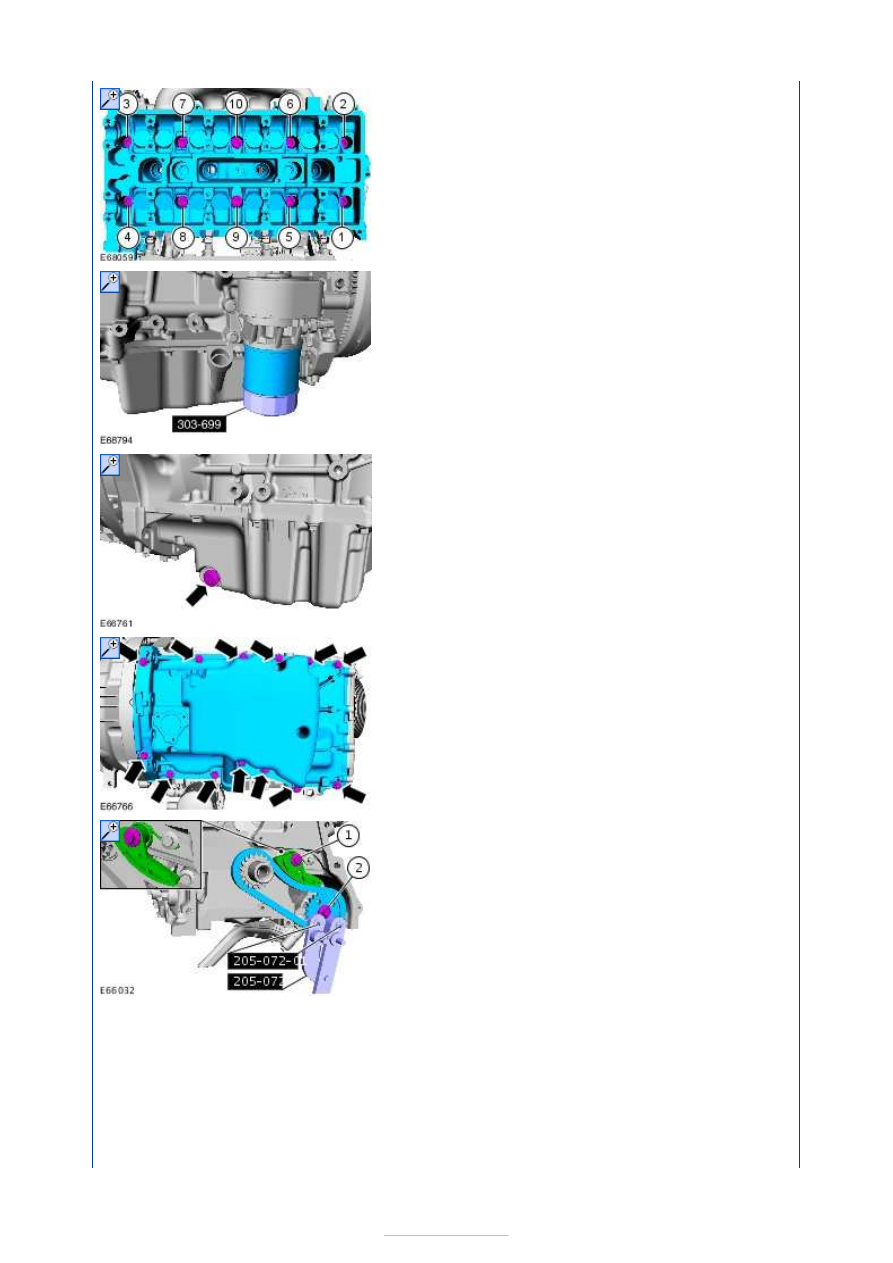

13. Special Tool(s):

303-699



14.

NOTE: The seal is to be reused unless
damaged.

15.

16.

2. Special Tool(s):

205-072

,

205-072-01



17. Discard the friction washer.
