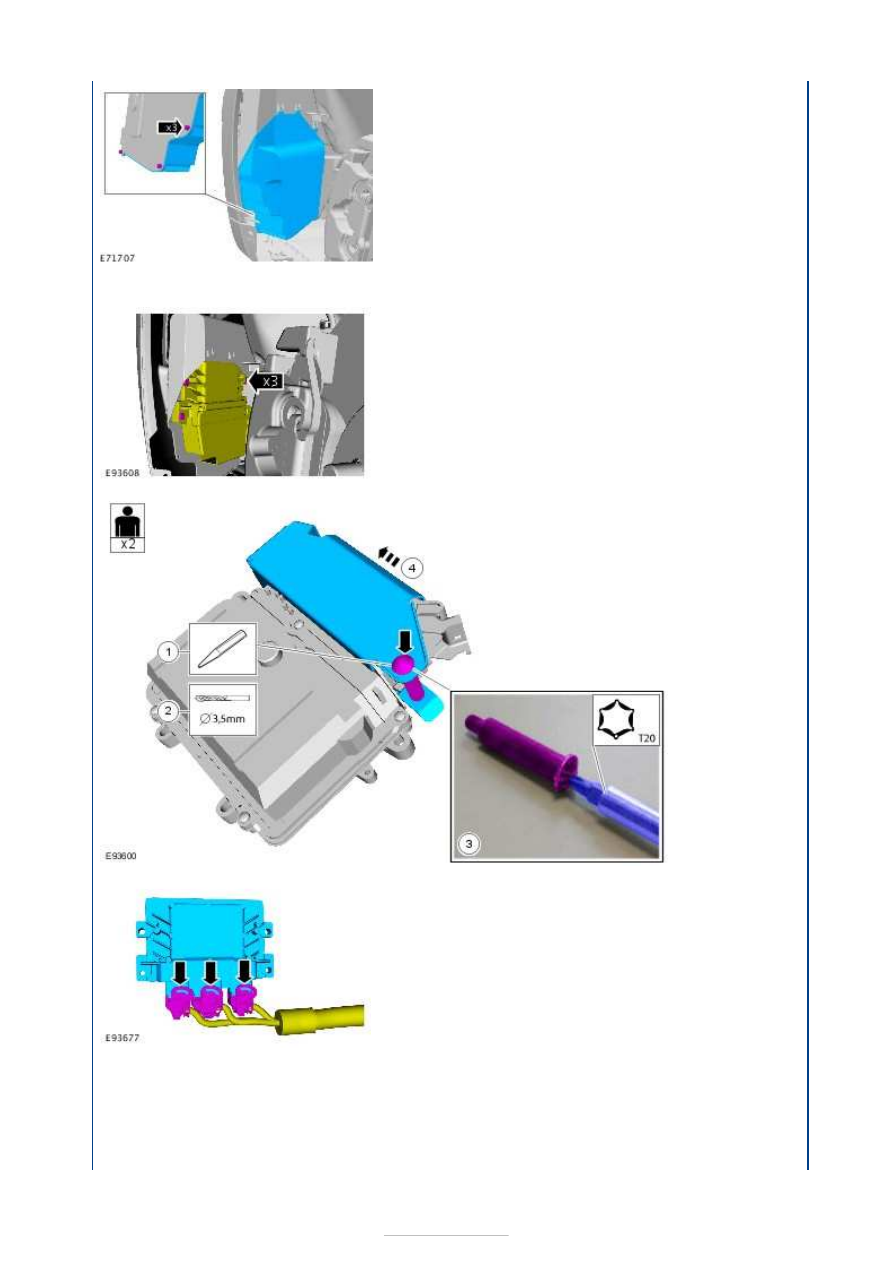

Vehicles with PCM security shield

Vehicles with PCM safety plate

26.

27. General

Equipment:

Center
punch



General
Equipment:

3.5 mm
drill bit



28.

29.









All vehicles

30.

31.

WARNING: Support the

engine/transmission on wood blocks and
secure with suitable straps.

General Equipment:

Mounting table set



General Equipment:

Retaining Strap



32. Discard the bolt on the rear engine mounting.

33.

34.











35. Refer to:

Lifting

 (100-02 Jacking and Lifting,

Description and Operation).

36. Special Tool(s):

303-122



General Equipment:

Hydraulic jib crane



37.

38.

39.











Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Engine
Accessories

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

303-254
Locking Tool, Flywheel

303-397
Remover/Installer, Hose Clamp

303-435
Mounting Stand

303-435-06
Mounting Bracket for 303-435

303-435-11A
Mounting Plate for 303-435-06

Hose clamp remover/installer

Hydraulic jib crane

1. Install the special tools.

Special Tool(s):

303-435

,

303-435-06

,

303-435-

11A



2. Remove the special tool.

Special Tool(s):

303-122



General Equipment:

Hydraulic jib crane
