17.

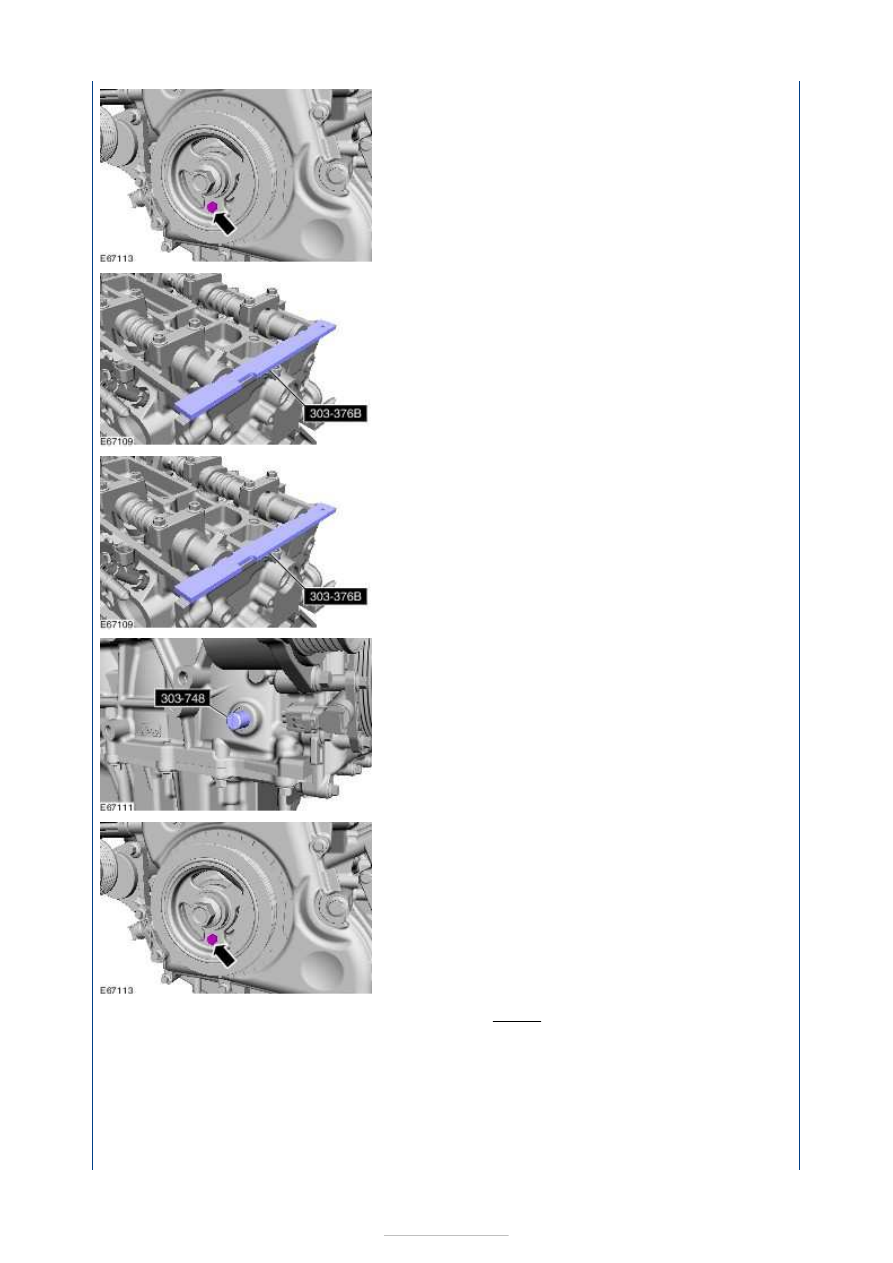

NOTE: The special tool may only be installed
if the valve timings are correct.

Install the special tool.

Special Tool(s):

303-376B



18. Remove the special tool.

Special Tool(s):

303-376B



19. Remove the special tool.

Special Tool(s):

303-748



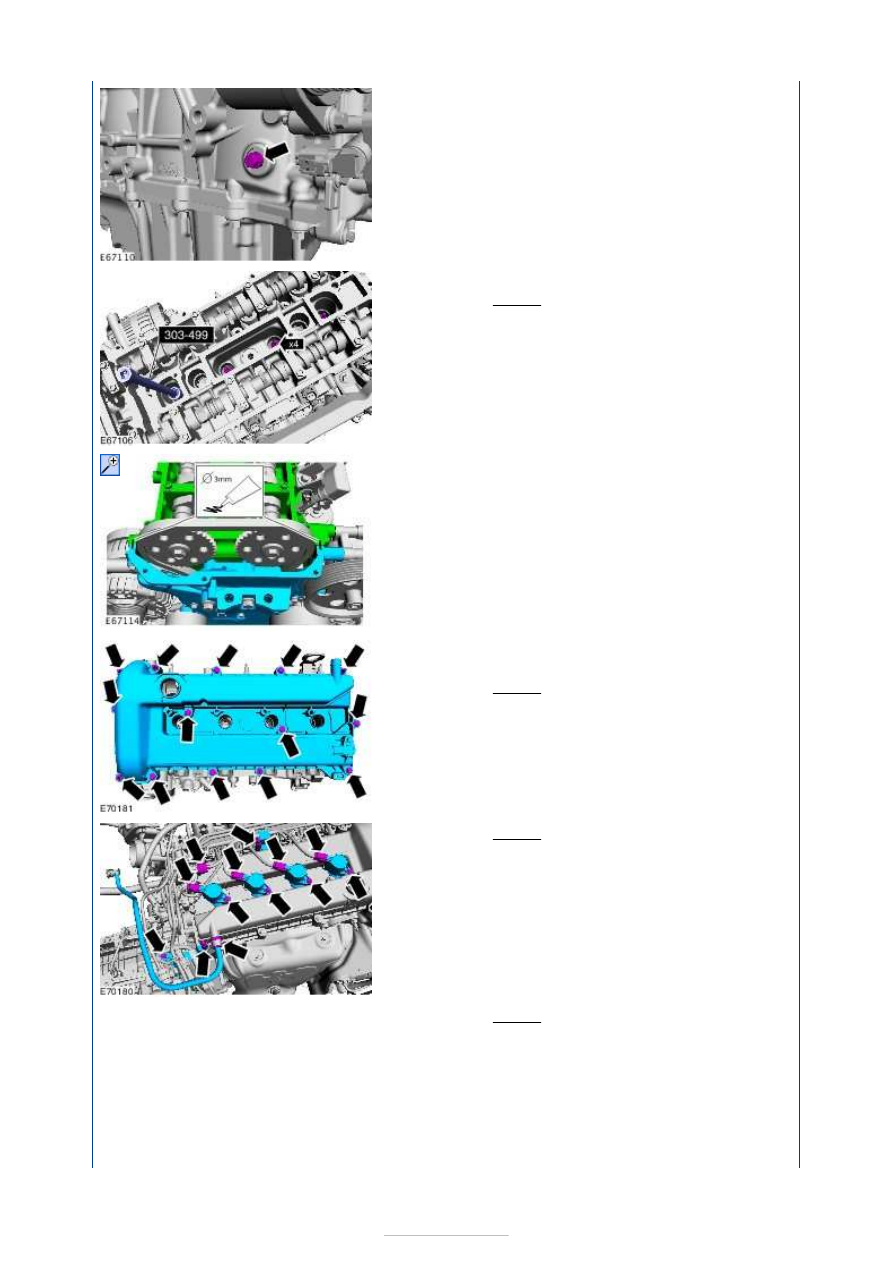

20.

21. Torque: 20 Nm











22. Special Tool(s):

303-499



Torque:

12 Nm

23. Apply a small bead of sealant to the areas

shown.

Material:

Silicone Sealant LB (WSE-M4G323-A4 /

2U7J-M4G323-AA)



24.

NOTE: If the gaskets are not damaged, re-
use them.

Torque:

10 Nm

25. Torque: 10 Nm

26. Torque: 10 Nm











27.

28. Install the auxiliary drive belt.

Refer to: Antriebsriemen - Zusatzaggregate
(303-05A Antrieb - Zusatzaggregate - 2.0L
Duratec-HE (MI4), Removal and Installation).





Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



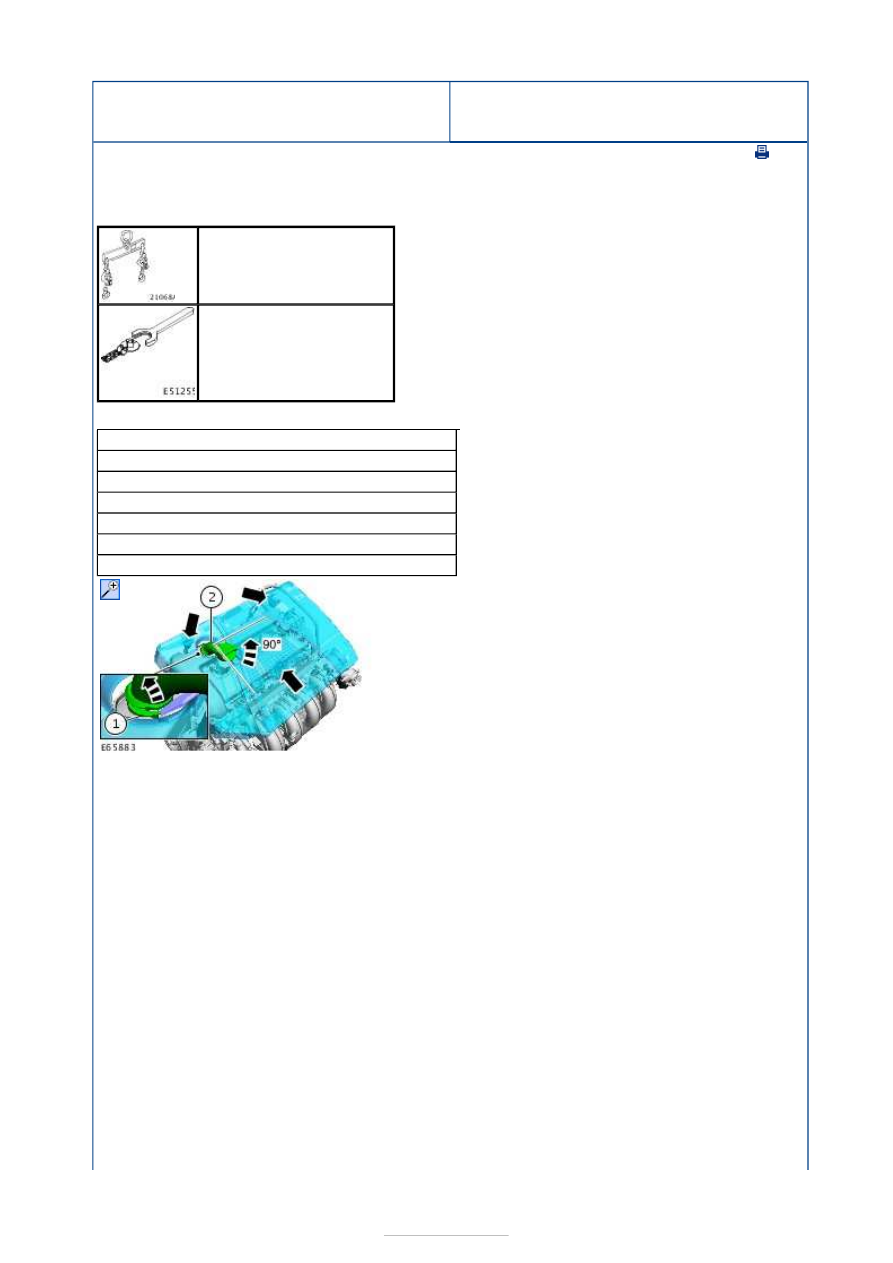

Removal

Special Tool(s)

General Equipment

303-122
Lifting Bracket, Engine

310-137
Disconnect Tool, Fuel Line

3.5 mm drill bit
Center punch
Hose clamp remover/installer
Hydraulic jib crane
Mounting table set
Retaining Strap
Schlitzschraubendreher

1. General Equipment:

Schlitzschraubendreher



2. Refer to:

Cooling System Draining, Filling and

Bleeding

 (303-03A Engine Cooling - 2.0L Duratec-

HE (107kW/145PS) - MI4/2.0L Duratec-HE Flex
Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, General Procedures).

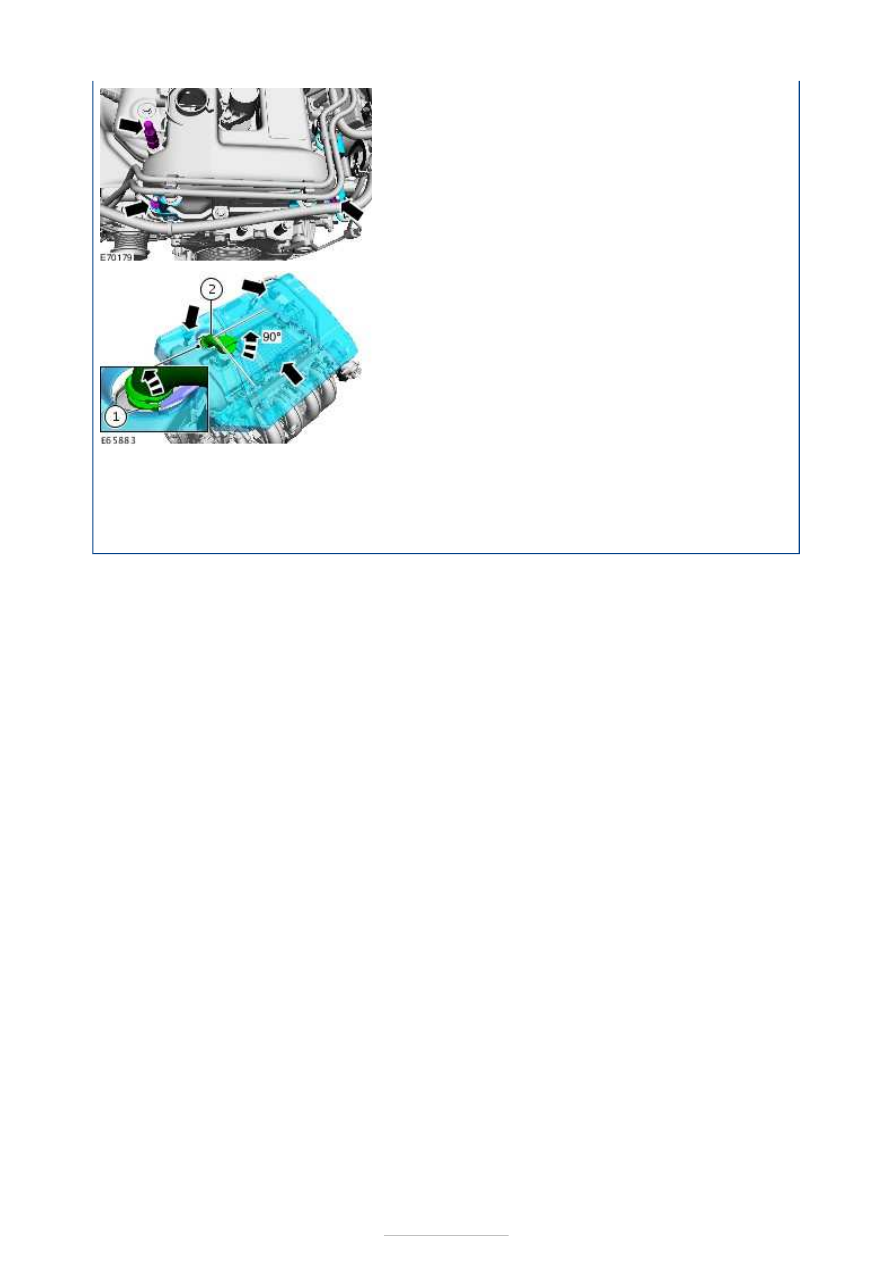

3. Remove the following items:

1. Refer to:

Accessory Drive Belt

 (303-05A

Accessory Drive - 2.0L Duratec-HE
(107kW/145PS) - MI4/2.0L Duratec-HE Flex
Fuel (107kW/145PS) - MI4/2.3L Duratec-HE
(118kW/160PS) - MI4, Removal and
Installation).

2. Remove the right-hand headlamp.

Refer to:

Headlamp Assembly

 (417-01

Exterior Lighting, Removal and Installation).

3. Refer to:

Battery

 (414-01 Battery, Mounting

and Cables, Removal and Installation).

4.
