Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Engine

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Assembly

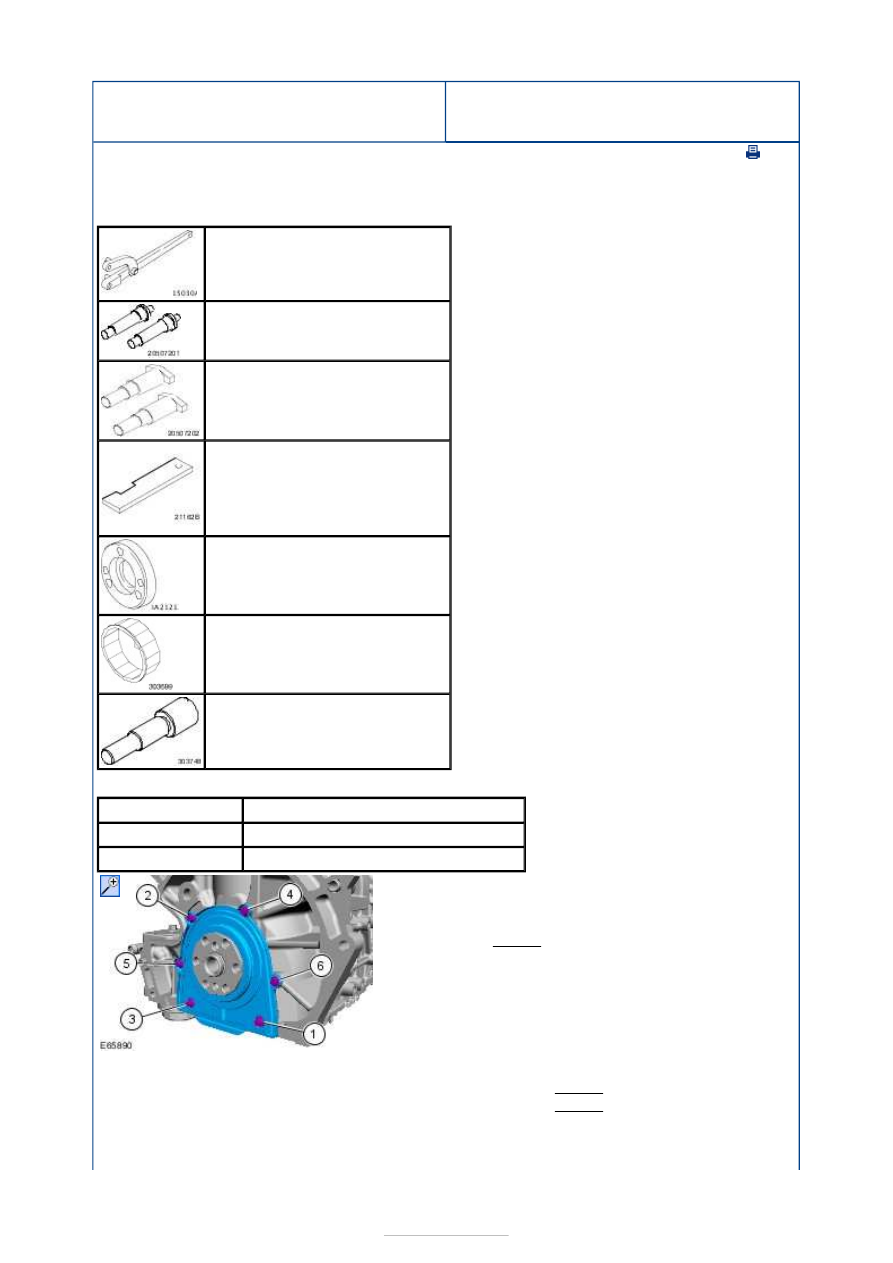

Special Tool(s)

Materials

205-072
Universal Flange Holding Wrench

205-072-01
Adapter for 205-072

205-072-02
Adapter for 205-072

303-376B
Alignment Plate, Camshaft

303-509
Remover, Vibration Damper Hub

303-699
Wrench, Oil Filter

303-748
Locking Tool, Crankshaft

Name

Specification

Hypoid Oil 85W-90 SQ-M2C9002-AA / A72SX-19K261-CA

Silicone Sealant LB WSE-M4G323-A4 / 2U7J-M4G323-AA

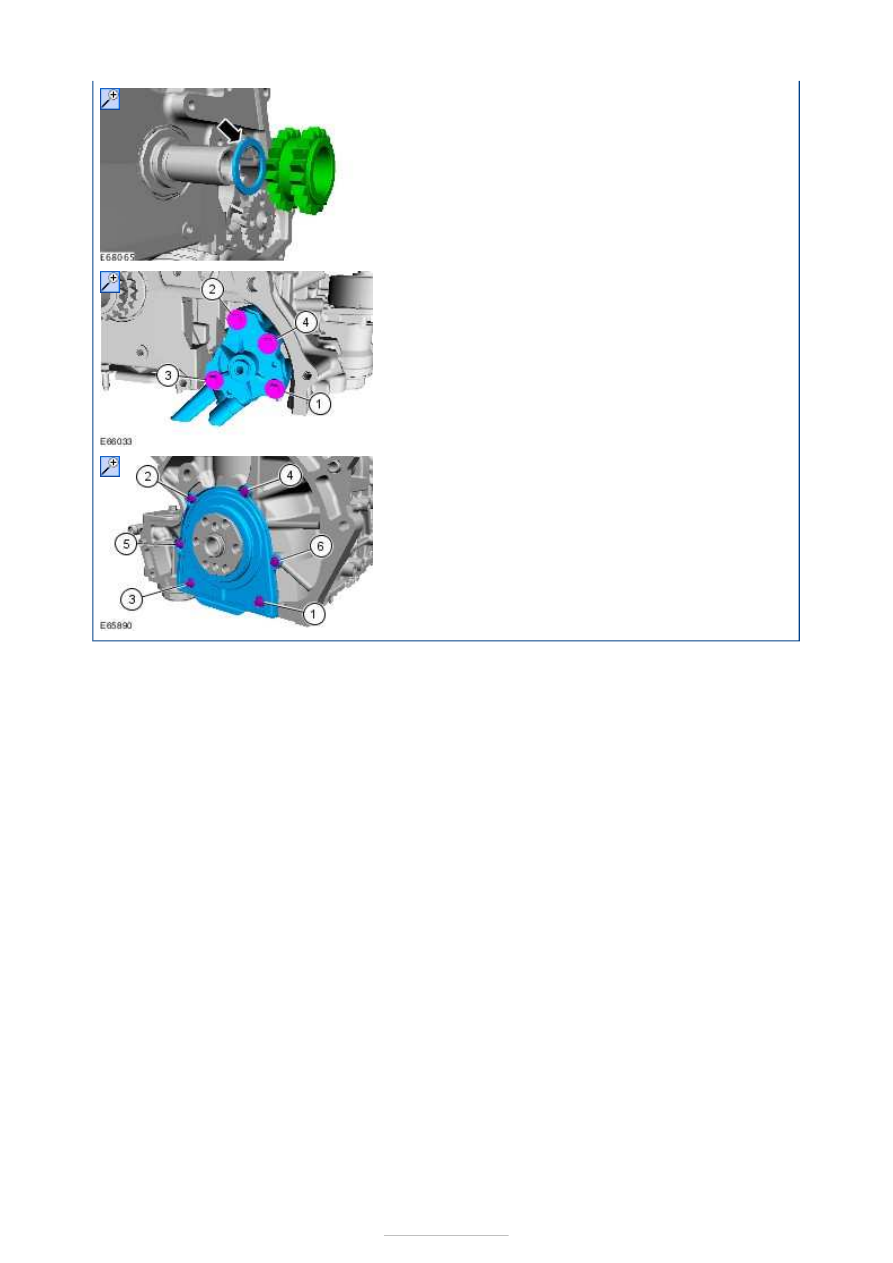

1.

NOTE: New crankshaft rear seal carriers are
supplied with an alignment sleeve which
must be removed after installation.

Torque:

10 Nm

2. Torque:

10 Nm
23 Nm

Stage 1:
Stage 2:

















3.

CAUTION: Make sure that a new friction

washer is installed.

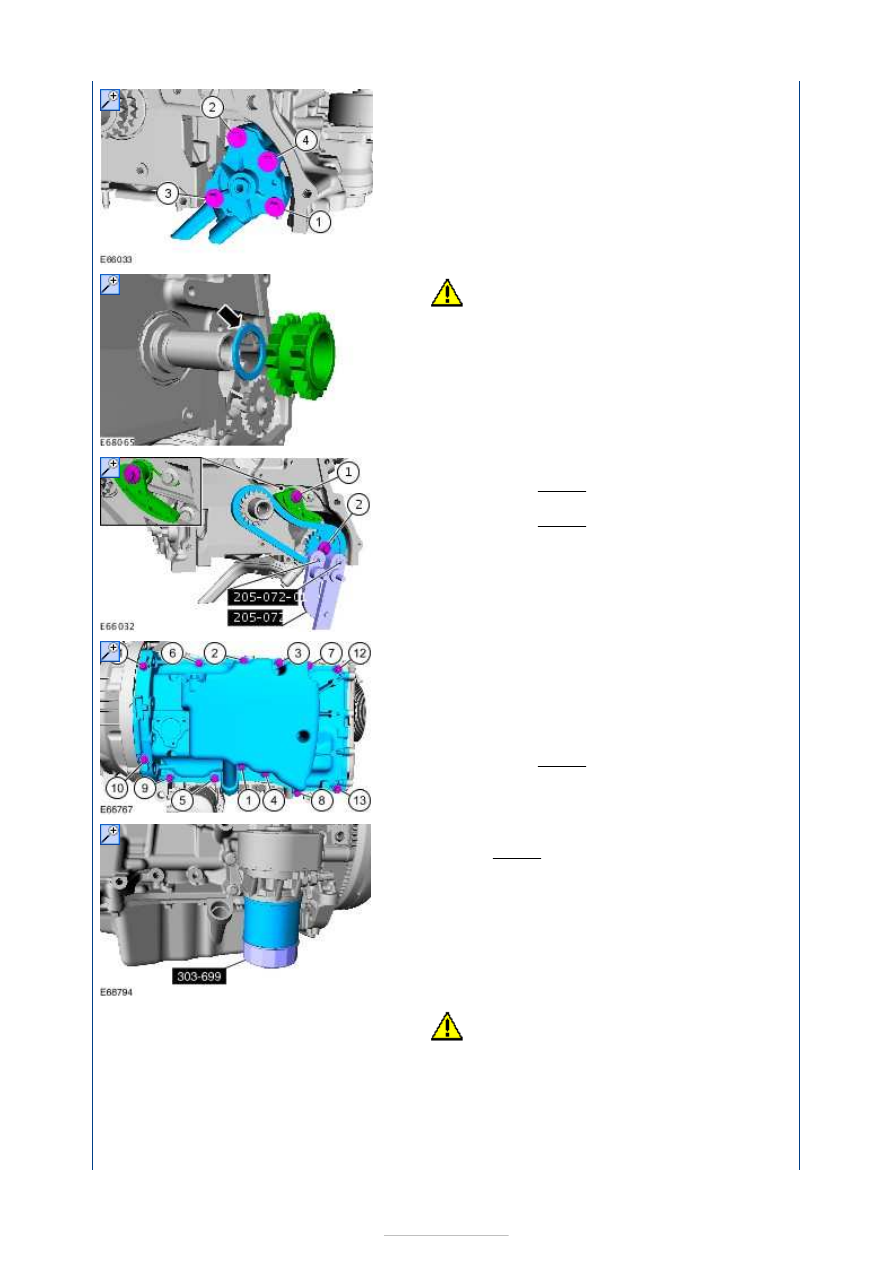

4.

1. Torque: 10 Nm
2. Special Tool(s):

205-072

,

205-072-01



Torque:

25 Nm

5.

Apply a 3 mm bead of sealant to the oil
pan.

Material:

Silicone Sealant LB (WSE-

M4G323-A4 / 2U7J-M4G323-AA)



Torque:

25 Nm

6. Special Tool(s):

303-699



Torque:

17 Nm

7.

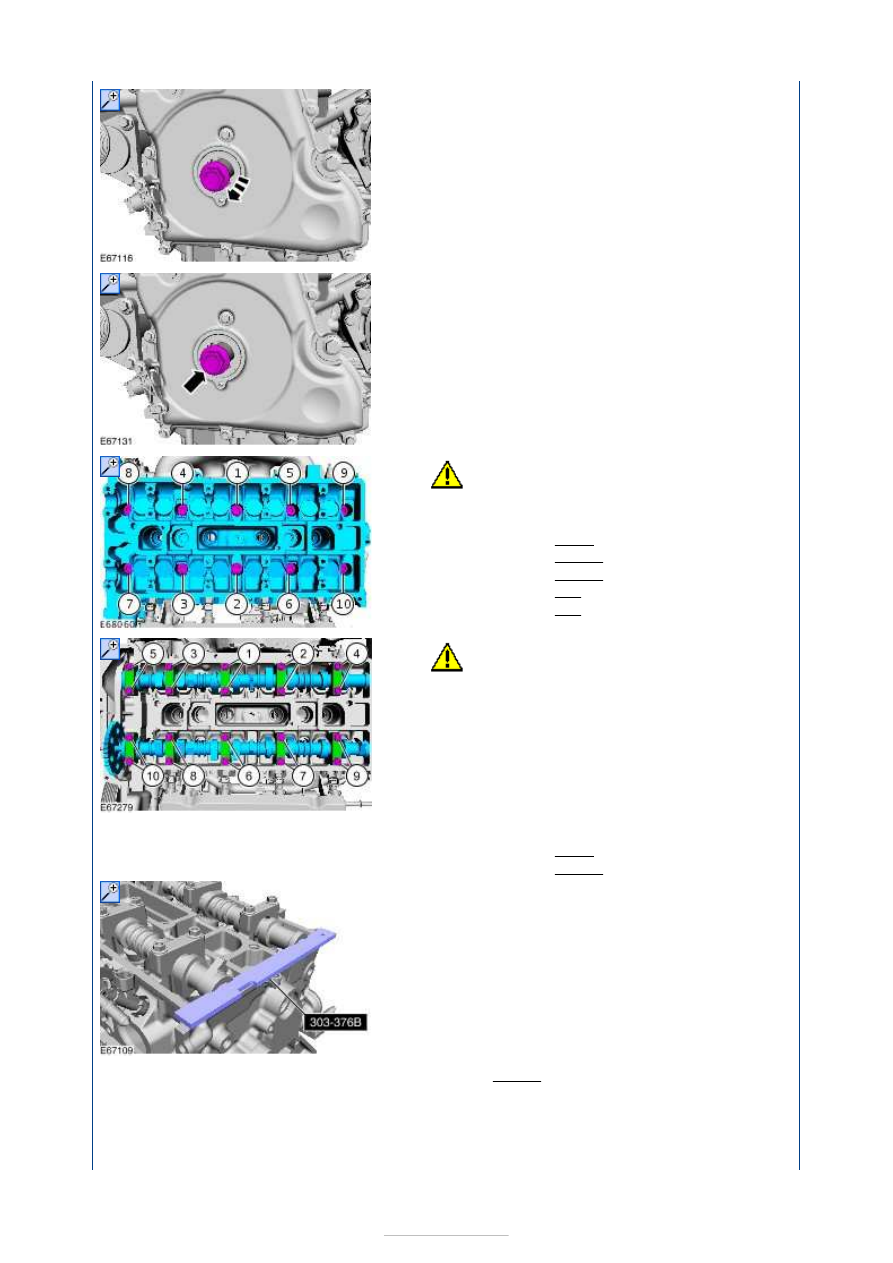

CAUTION: Only rotate the crankshaft

clockwise.

Rotate the crankshaft until piston No. 1 is
approximately 20 mm before top dead center
(TDC).











8.

9.

CAUTION: Make sure that new cylinder

head bolts are installed.

Torque:



5 Nm
15 Nm
45 Nm
90°
90°

Stage 1:
Stage 2:
Stage 3:
Stage 4:
Stage 5:

10.

CAUTION: Make sure that the camshafts

and camshaft bearing caps are installed in
their original locations.
NOTE: Install the camshafts approximately at
valve overlap position cylinder No. four.

Coat the camshaft bearing caps with oil.

Material:

Hypoid Oil 85W-90 (SQ-M2C9002-AA /

A72SX-19K261-CA)



Torque:



7 Nm
16 Nm

Stage 1:
Stage 2:

11. Install the special tool.

Special Tool(s):

303-376B



12. Torque: 10 Nm
