Ford Galaxy / Ford S-MAX. Manual - part 104

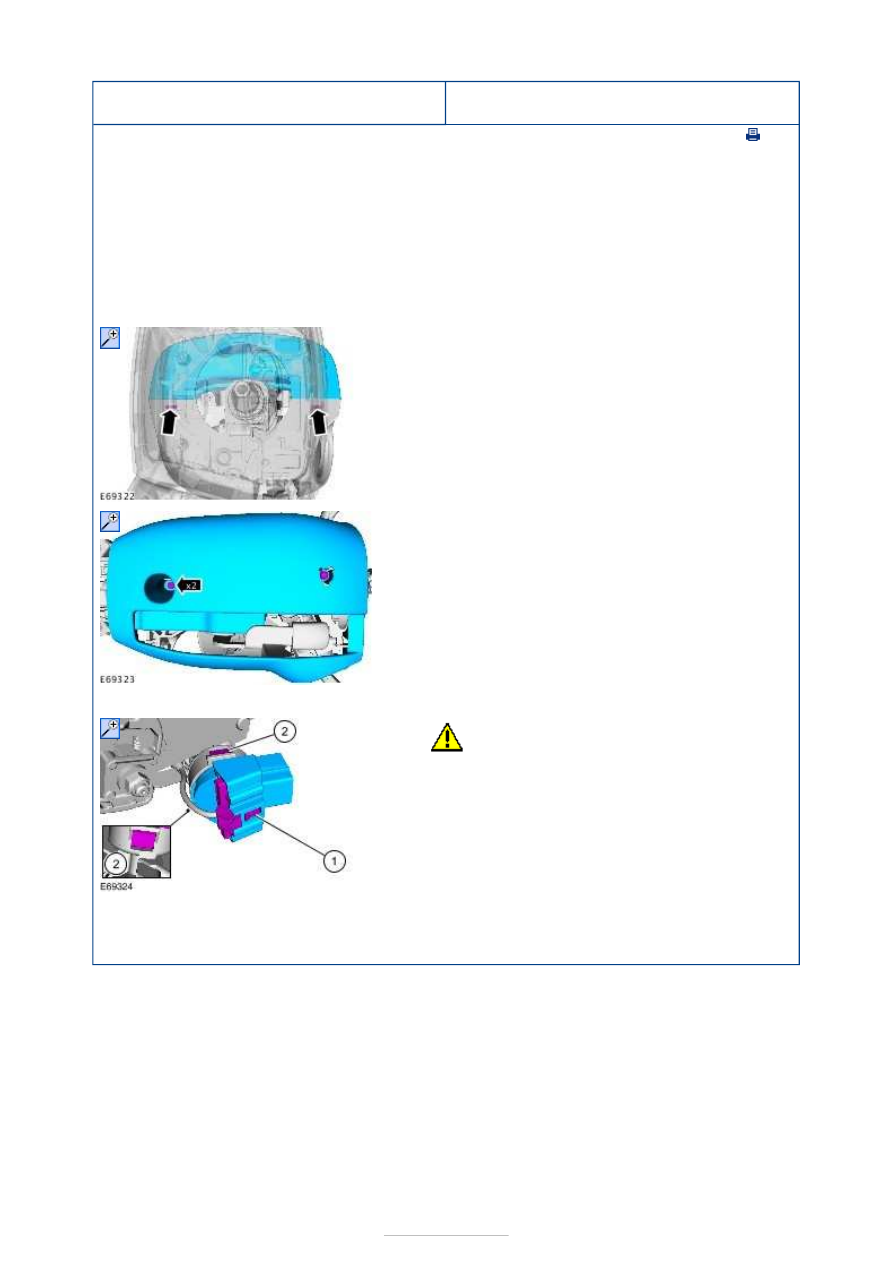

Steering Column Switches - Ignition
Switch

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Disconnect the battery ground cable.

Refer to:

Battery Disconnect and Connect

 (414-

01 Battery, Mounting and Cables, General
Procedures).

2.

3.

4. Turn the ignition key to position I.

5.

CAUTION: The ignition switch lock

cylinder must not be turned while the ignition
switch is removed.

1. To install, reverse the removal procedure.







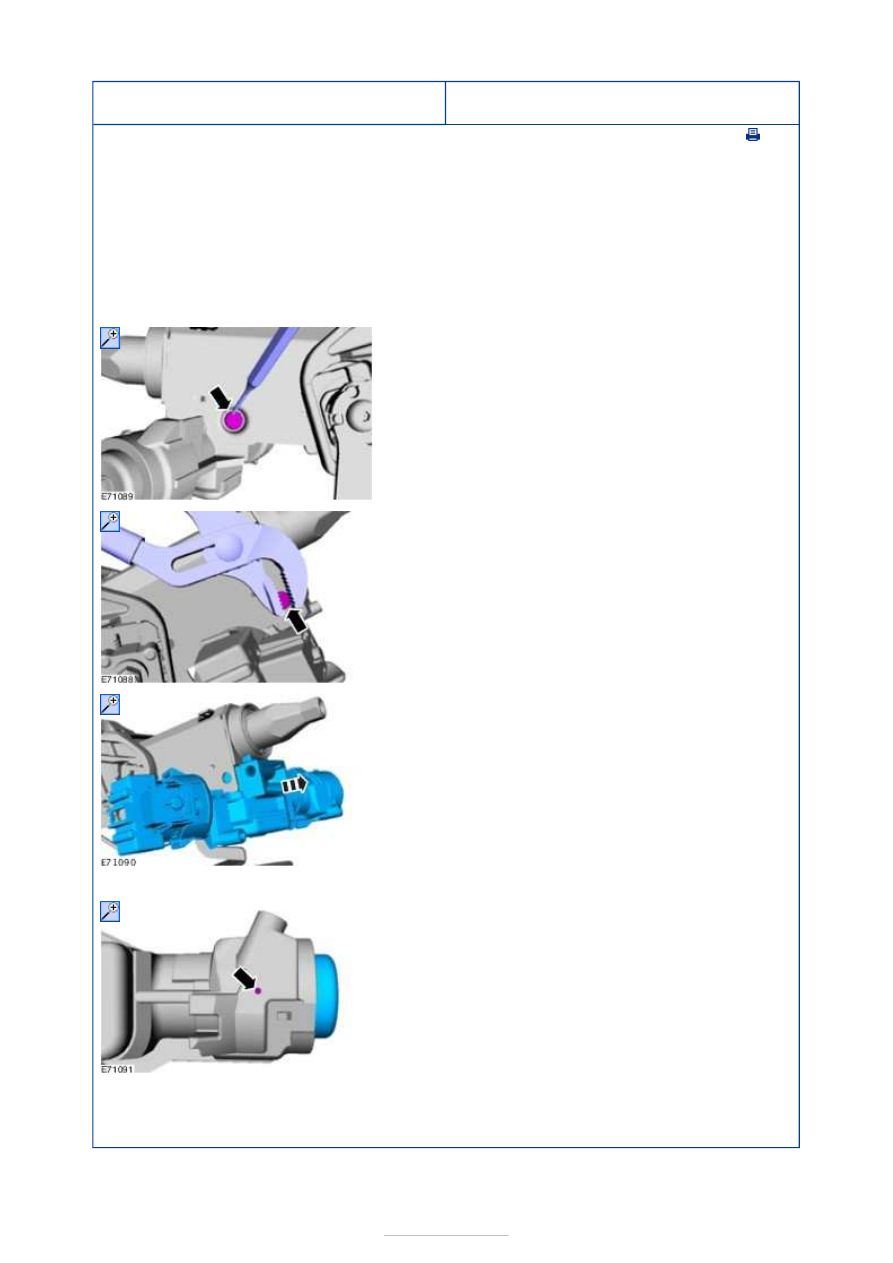

Steering Column Switches - Steering
Wheel Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Refer to:

Clockspring

 (501-20B Supplemental

Restraint System, Removal and Installation).

2.

3.

4. Torque: 3 Nm

5. Torque: 3 Nm

1. To install, reverse the removal procedure.









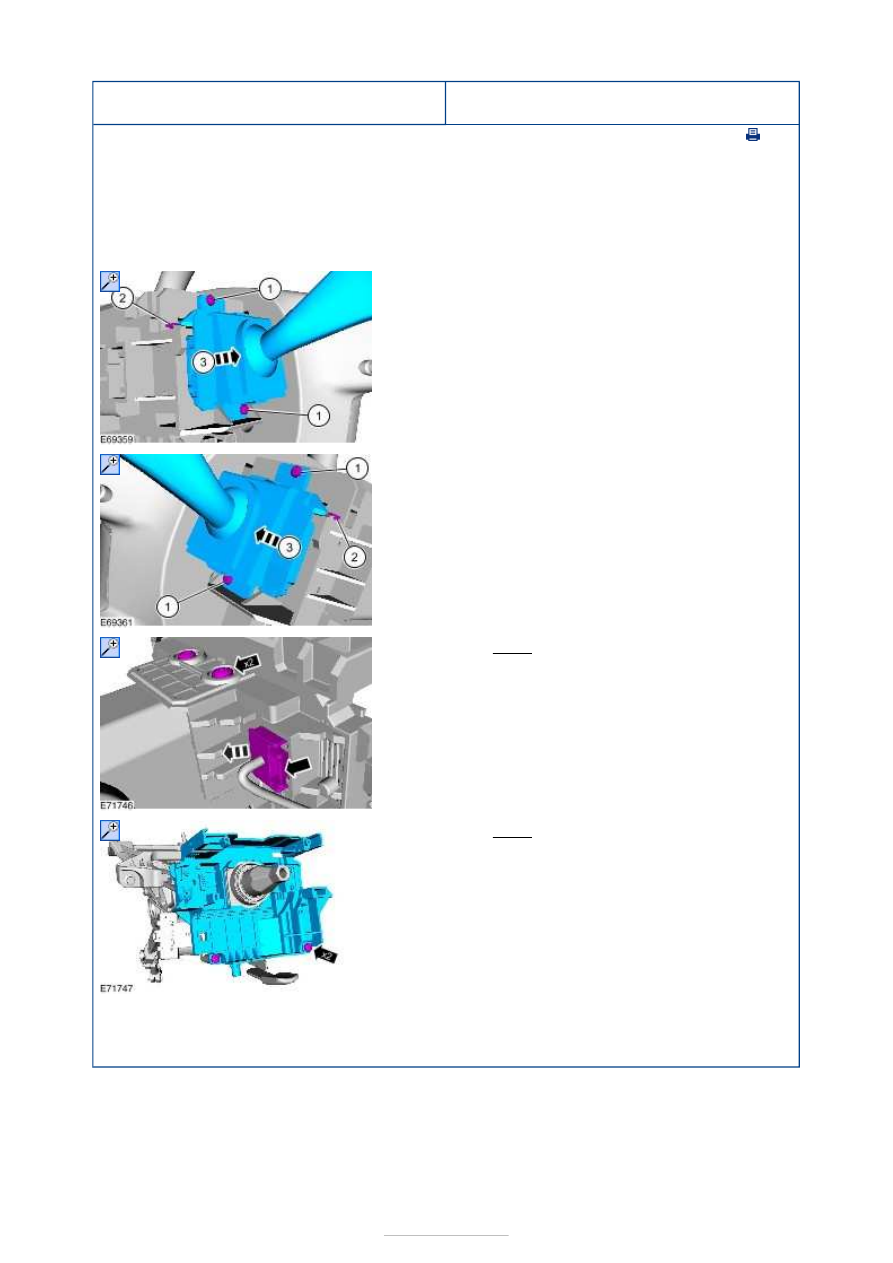

Steering Column Switches - Steering
Column Lock Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal

NOTE: Removal steps in this procedure may contain installation details.

Installation

1. Remove the steering wheel module.

Refer to:

Steering Wheel Module

 (211-05

Steering Column Switches, Removal and
Installation).

2.

3.

4.

5. Turn the ignition key to position I.

6.

1. To install, reverse the removal procedure.









Engine - 2.0L Duratec-HE (107kW/145PS)
- MI4/2.0L Duratec-HE Flex Fuel
(107kW/145PS) - MI4 - Specifications

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Engine data

Engine data - Ethanol fuel mixture (E85)

Engine oil

Capacities

Description

Engine code

AOWA

AOWB

Firing order

1-3-4-2

Emission standard

Stage IV

Stage V

Bore

87.5 mm

Stroke

83.1 mm

Cubic capacity

1998 cm³

Compression ratio

10.8 : 1

Power output at 6000 rpm

107 kW (145 PS)

Maximum torque at 4500 rpm

185 Nm

Maximum engine speed (for a short period)

6675 rev/min

Maximum engine speed (continuous)

6450 rev/min

Idle speed

700 ± 50 rpm

Number of crankshaft main bearings

5

Camshaft drive

Timing chain

Maximum oil consumption

0.5 l/1000 Km

Description

Engine code

TBWA

TBWB

Fuel type

Petrol / E85

Firing order

1-3-4-2

Emission standard

Stage IV

Stage V

Bore

87.5 mm

Stroke

83.1 mm

Cubic capacity

1998 cm³

Compression ratio

10.8 : 1

Power output at 6000 rpm

107 kW (145 PS)

Maximum torque at 4500 rpm

185 Nm

Maximum engine speed (for a short period)

6675 rev/min

Maximum engine speed (continuous)

6450 rev/min

Idle speed

700 ± 50 rpm

Number of crankshaft main bearings

5

Camshaft drive

Timing chain

Maximum oil consumption

0.5 l/1000 Km

Viscosity/ambient temperature

Type

Specification

Recommended engine oil
SAE 5W-30 / below -20°C to over +40°C

Ford Formula E

WSS-M2C913-C

Alternative engine oils (for topping up only)
SAE 10W-40 / -20°C below -20°C to over +40°C

Ford Formula XR+

ACEA A3/B3

SAE 5W-40 / below -20°C to over +40°C

Ford Formula S/SD

ACEA A3/B3

Litres

Initial fill including oil filter

4.6

Service fill including oil filter

4.3
