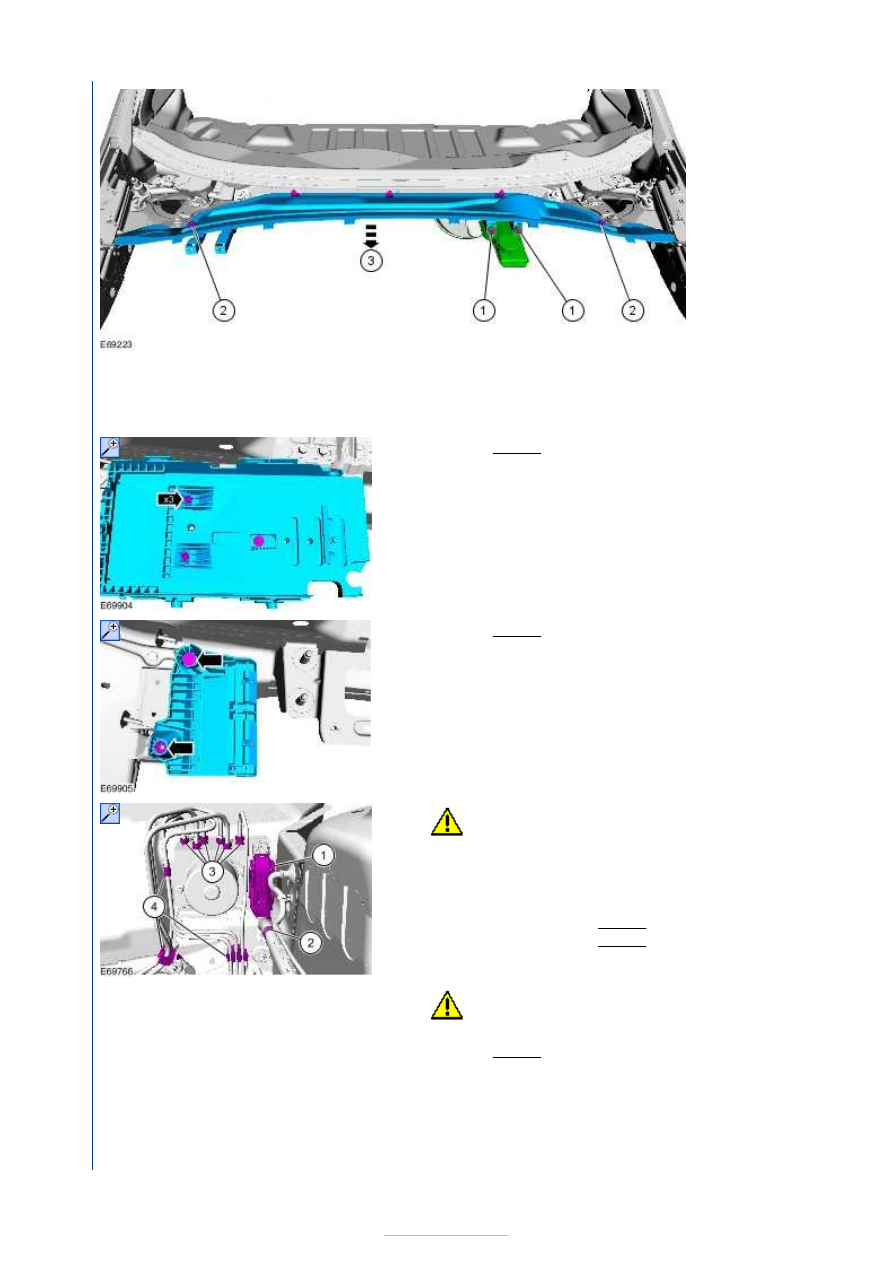

6. Remove the battery.

Refer to: Battery (414-01 Battery, Mounting and Cables,
Removal and Installation).

7. Torque: 12 Nm

8. Torque: 12 Nm

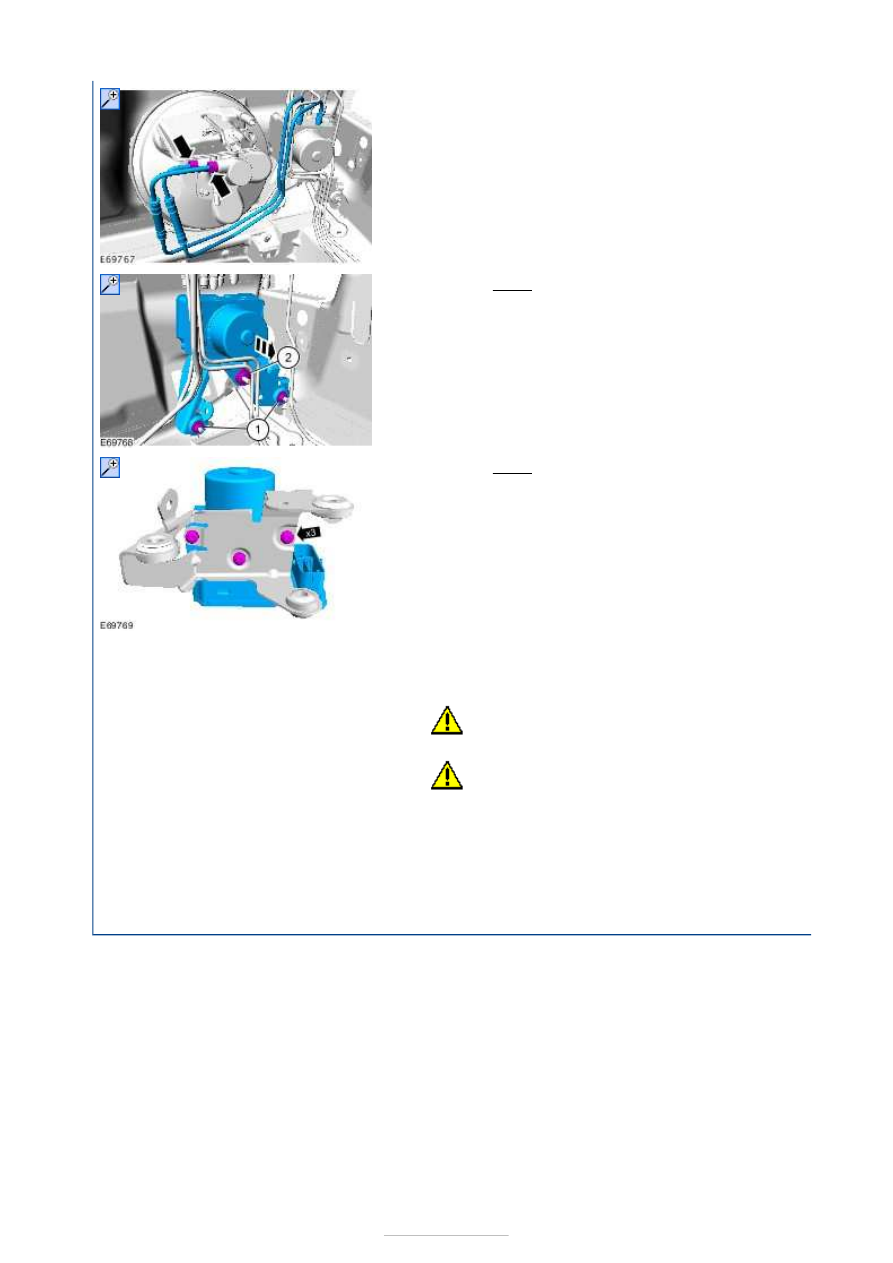

9.

CAUTION: Make sure that all openings are

sealed.
NOTE: Note the position of the brake tubes to aid
installation.

Torque:

6 mm brake tubes 14 Nm
8 mm brake tubes 18 Nm

10.

CAUTION: Make sure that all openings are

sealed.

Torque:

14 Nm









Installation

11. Torque: 9 Nm

12. Torque: 9 Nm

1.

CAUTIONS:

If accidentally dropped or knocked install a new

hydraulic control unit (HCU) and module assembly.

The blanking caps/plugs must not be removed

until the brake tubes are ready to be connected.

To install, reverse the removal procedure.

2. Bleed the brake system.

Refer to: Brake System Pressure Bleeding (206-00
Brake System - General Information, General
Procedures).







Installation

Removal

Pneumatic vacuum gun

Anti-Lock Control - Anti-Lock Brake
System (ABS) Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Materials

General Equipment

Name

Specification

Spoiler Adhesive Kit 2 Component WSK-M5B401-A1 / 2U7J-M2G376-AA

Ford approved diagnostic tool

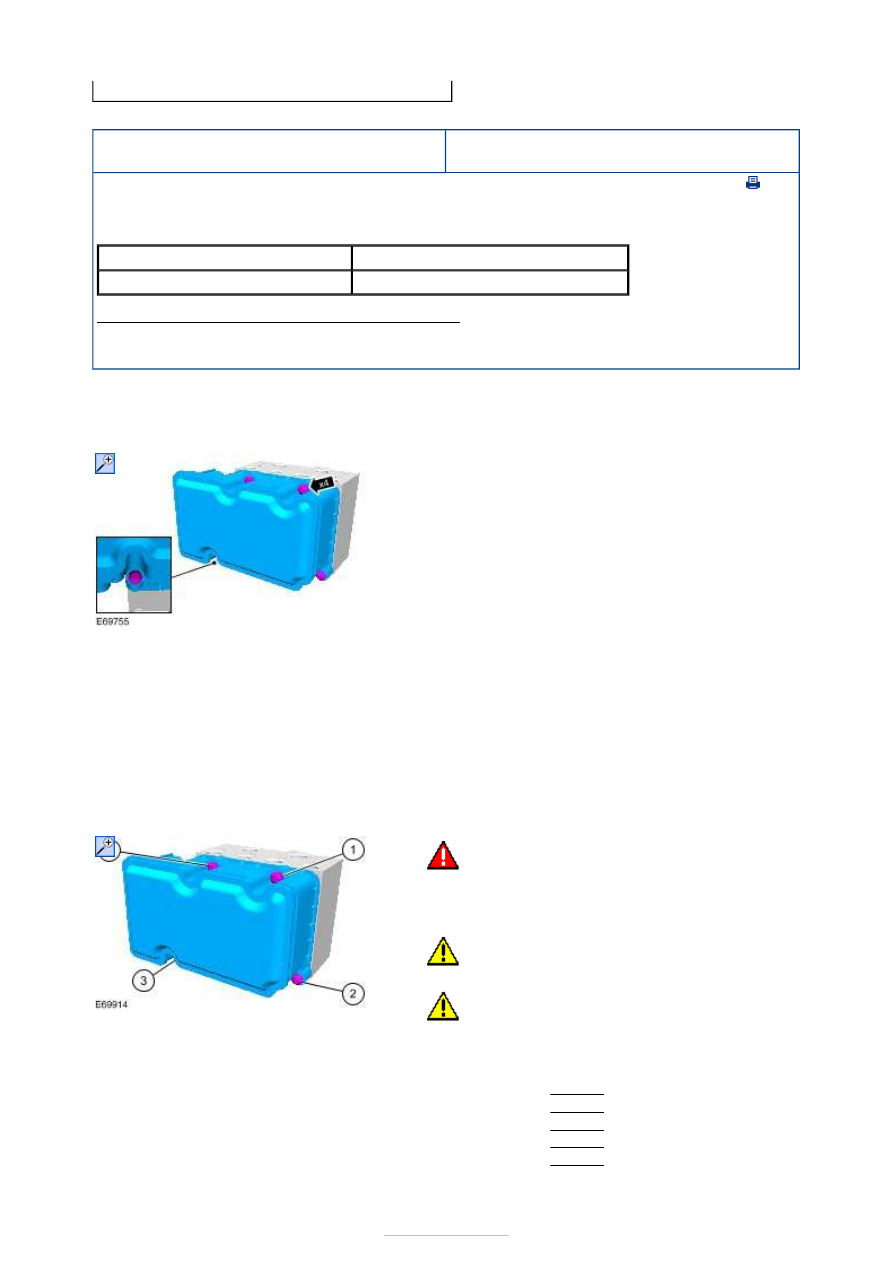

1. Remove the hydraulic control unit (HCU).

Refer to:

Hydraulic Control Unit (HCU)

 (206-09A

Anti-Lock Control, Removal and Installation).

2.

3. Clean the HCU contact surface.

Material:

Spoiler Adhesive Kit 2 Component (WSK-

M5B401-A1 / 2U7J-M2G376-AA)



4. Remove all traces of the cleaner and foreign

material.

General Equipment:

Pneumatic vacuum gun



1.

WARNING: Make sure that the module is

correctly located on the hydraulic control unit
(HCU).

CAUTIONS:

If accidentally dropped or knocked install

a new module.

Take extra care not to damage the seal.

NOTE: Make sure that the seal is correctly
located.

Torque:



0.5 Nm
1.0 Nm
1.5 Nm
2.0 Nm
2.5 Nm

Stage 1:
Stage 2:
Stage 3:
Stage 4:
Stage 5:





2. Install the HCU.

Refer to:

Hydraulic Control Unit (HCU)

 (206-09A

Anti-Lock Control, Removal and Installation).

3. Configure the Anti-Lock Brake System (ABS)

program.

General Equipment:

Ford approved diagnostic tool



4. Configure the remote function actuator (RFA).

General Equipment:

Ford approved diagnostic tool



5. Carry out the ABS Function Test.

General Equipment:

Ford approved diagnostic tool



6. Carry out a road test.

Refer to:

Road/Roller Testing

 (100-00 General

Information, Description and Operation).
