Rear Disc Brake - Specifications

S-MAX/Galaxy 2006.5 (02/2006

Rear Disc Brake Specification

* When the discard thickness has been reached, install a new brake disc and brake pads.
For additional information, refer to:

Brake Pads

 (206-04 Rear Disc Brake, Removal and Installation).

** When the discard thickness has been reached, install new brake pads.
For additional information, refer to:

Brake Pads

 (206-04 Rear Disc Brake, Removal and Installation).

Description

Brake disc diameter
New brake disc nominal thickness
Worn brake disc discard thickness *
Maximum brake disc thickness variation
Worn brake pad discard thickness**
Maximum brake disc runout (installed)

Rear Disc Brake - Rear Disc Brake

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Diagnosis and Testing

REFER to Section

 206-00 Brake System - General Information

.

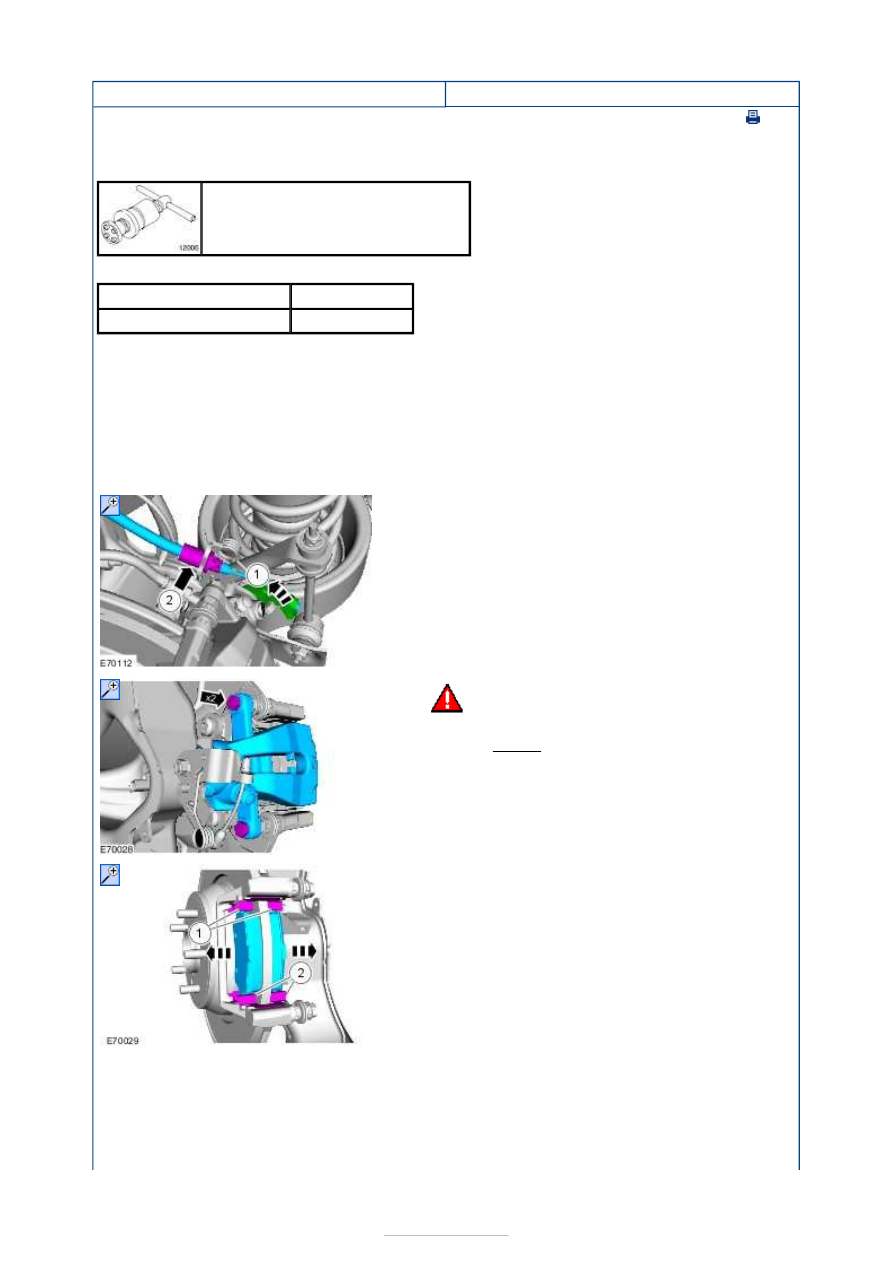

Rear Disc Brake - Brake Pads

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Materials

Removal

NOTE: Removal steps in this procedure may contain installation details.

206-012
Retractor, Rear Brake Caliper Piston

Name

Specification

Brake Fluid - Super DOT4 WSS-M6C57-A2

1. Refer to:

Brake System Health and Safety

Precautions

 (100-00 General Information,

Description and Operation).

2. Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

3.

4.

WARNING: Make sure that no load is

placed on the brake hose.

Torque:

35 Nm

5.

NOTE: Note the position of each component
before removal.

1. Brake pad locating spring (rubber coated).
2. Brake pad locating spring.

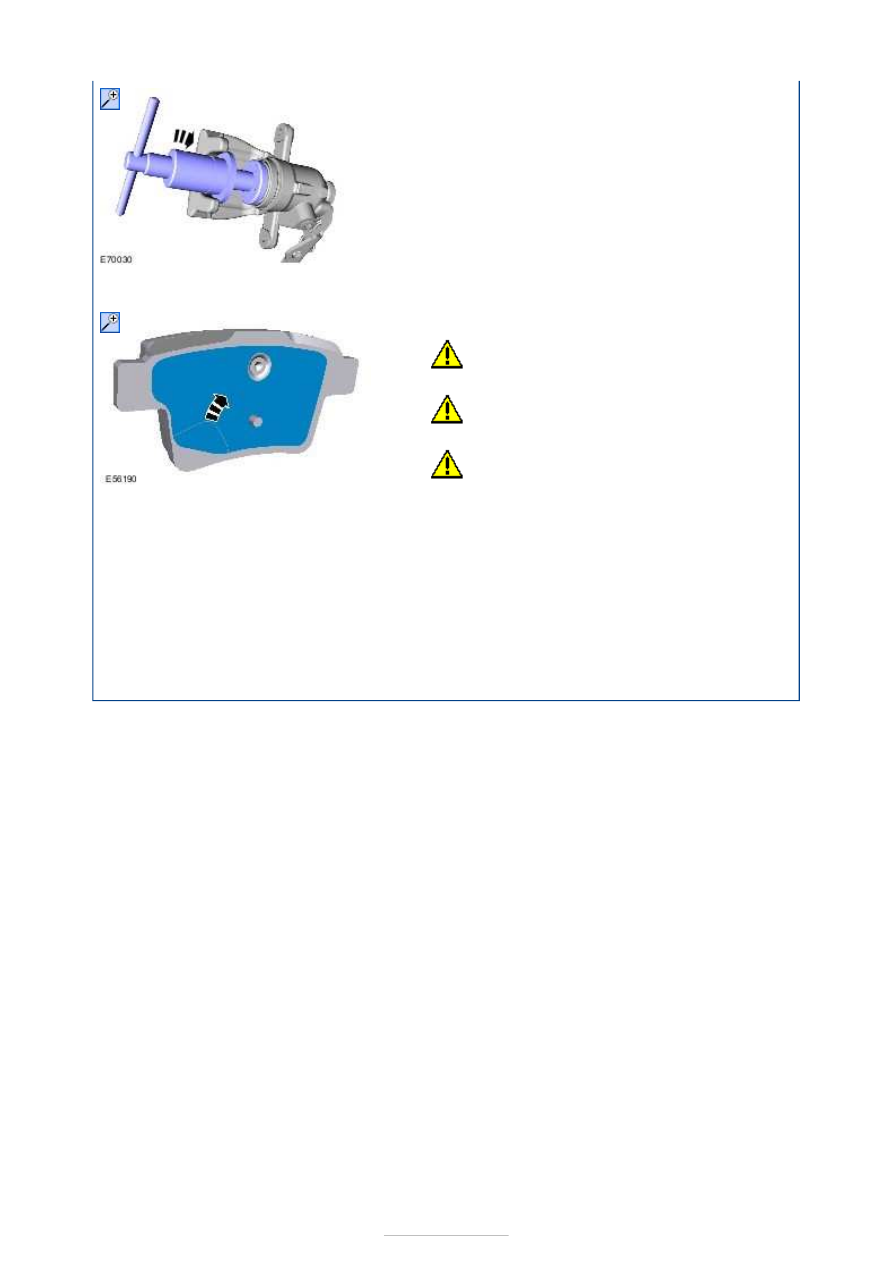

6. Special Tool(s):

206-012











Installation

1.

CAUTIONS:

Make sure that the mating faces are

clean and free of foreign material.

Make sure that the clips are correctly

located.

Make sure that the component is not

bent.

Remove the adhesive foil from the rear of the
outer brake pad.

2. To install, reverse the removal procedure.

3. Depress and release the brake pedal 3 times,

check the brake fluid level in the brake fluid
reservoir and top up as necessary with brake
fluid.

Material:

Brake Fluid - Super DOT4 (WSS-

M6C57-A2)
