Ford Galaxy / Ford S-MAX. Manual - part 64

All vehicles

3. Depress the brake pedal, check the brake fluid

level in the brake fluid reservoir and top up as
necessary with brake fluid.

Material:

Brake Fluid - Super DOT4 (WSS-

M6C57-A2)





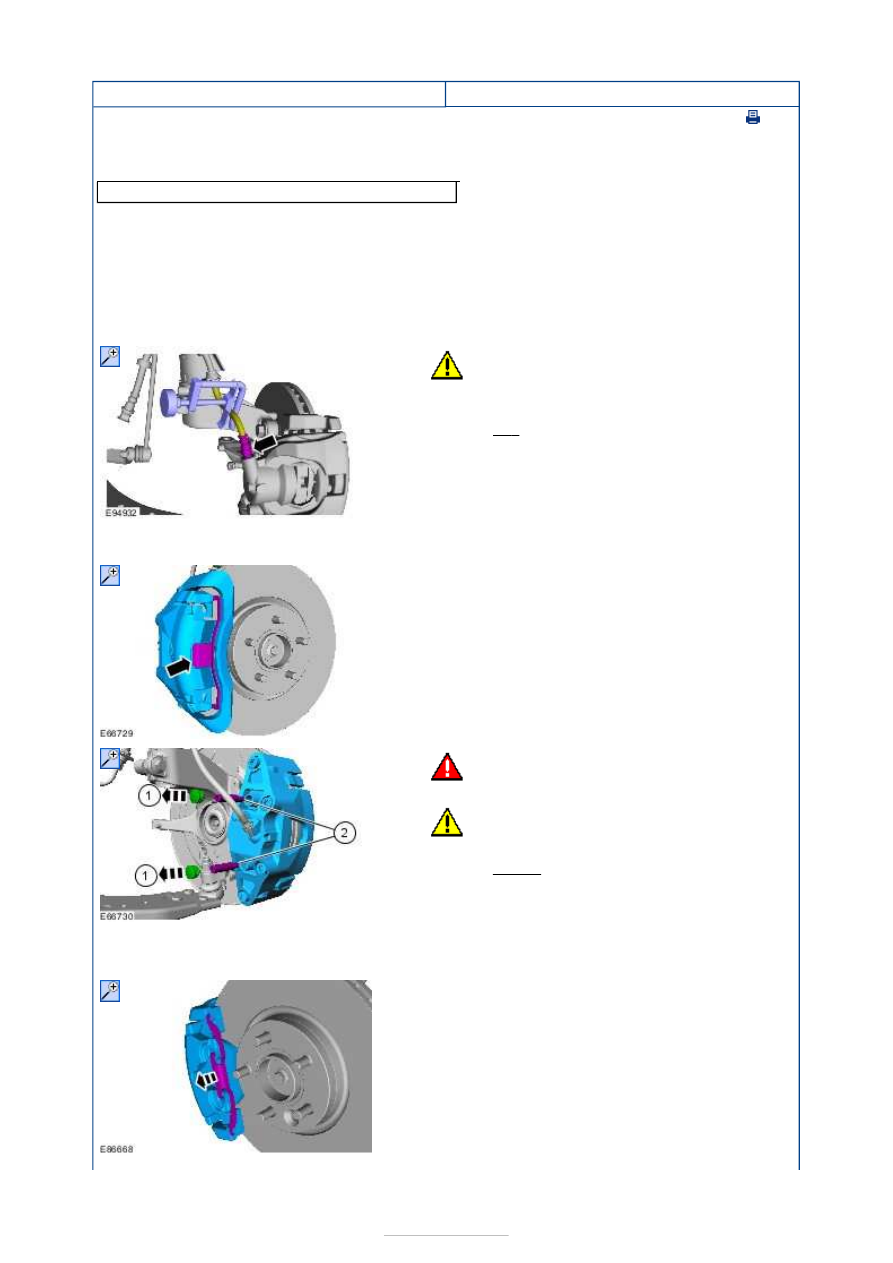

Front Disc Brake - Brake Caliper

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with 2.5L engine or 2.2L diesel engine

All except vehicles with 2.5L engine or 2.2L diesel
engine

Hose clamp(s)

1. Refer to:

Health and Safety Precautions

 (100-00

General Information, Description and Operation).

2. Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

3.

CAUTION: Make sure that all openings

are sealed.

General Equipment:

Hose clamp(s)



Loosen:

90°

4.

5.

WARNING: The brake caliper housing

Torx bolts must not be removed.

CAUTION: Make sure that no load is

placed on the brake hose.

Torque:

28 Nm

6.









All vehicles

Installation

All except vehicles with 2.5L engine or 2.2L diesel
engine

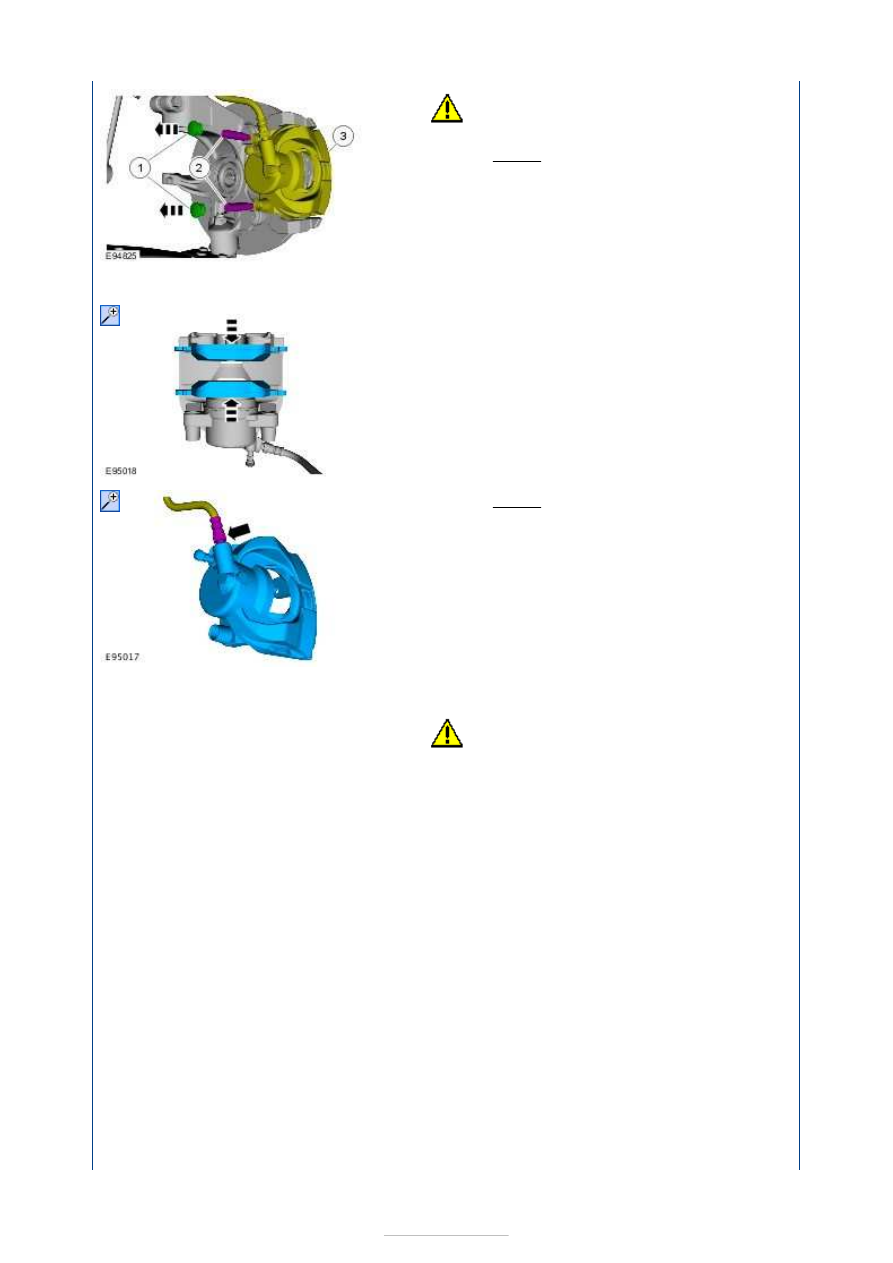

7.

CAUTION: Make sure that no load is

placed on the brake hose.

Torque:

28 Nm

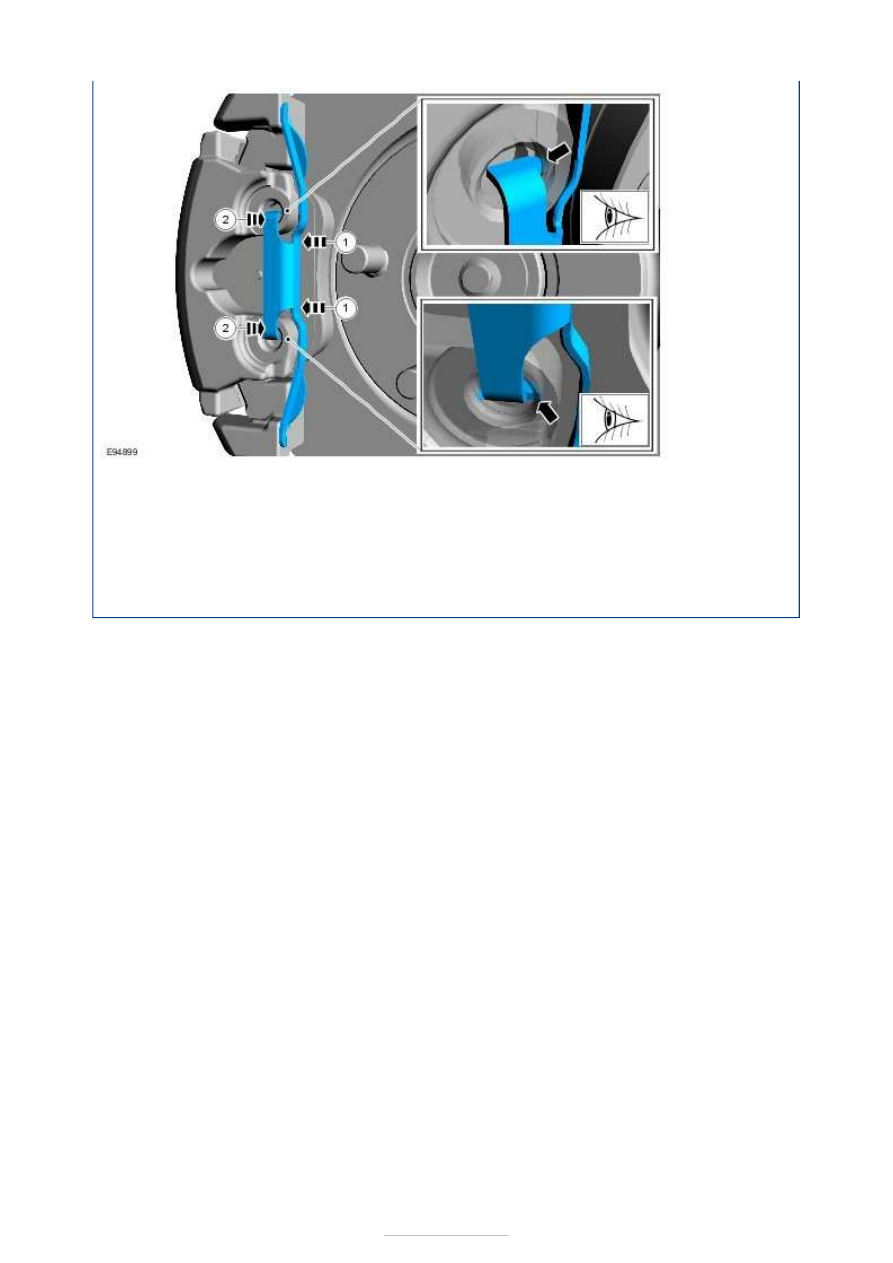

8.

NOTE: Note the position of the brake pads to
aid installation.

9. Torque: 18 Nm

1.

CAUTION: Make sure that the mating

faces are clean and free of foreign material
and that no grease is applied to the brake
pad guides.

To install, reverse the removal procedure.

2.







All vehicles

3. Refer to:

Brake System Bleeding

 (206-00 Brake

System - General Information, General
Procedures).
Refer to:

Brake System Pressure Bleeding

 (206-

00 Brake System - General Information, General
Procedures).
