Ford Galaxy / Ford S-MAX. Manual - part 52

Wheels and Tires - Tire Pressure
Monitoring System (TPMS) Module

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Removal and Installation

1. Refer to:

Generic Electronic Module (GEM)

 (419-

10 Multifunction Electronic Modules, Removal and
Installation).

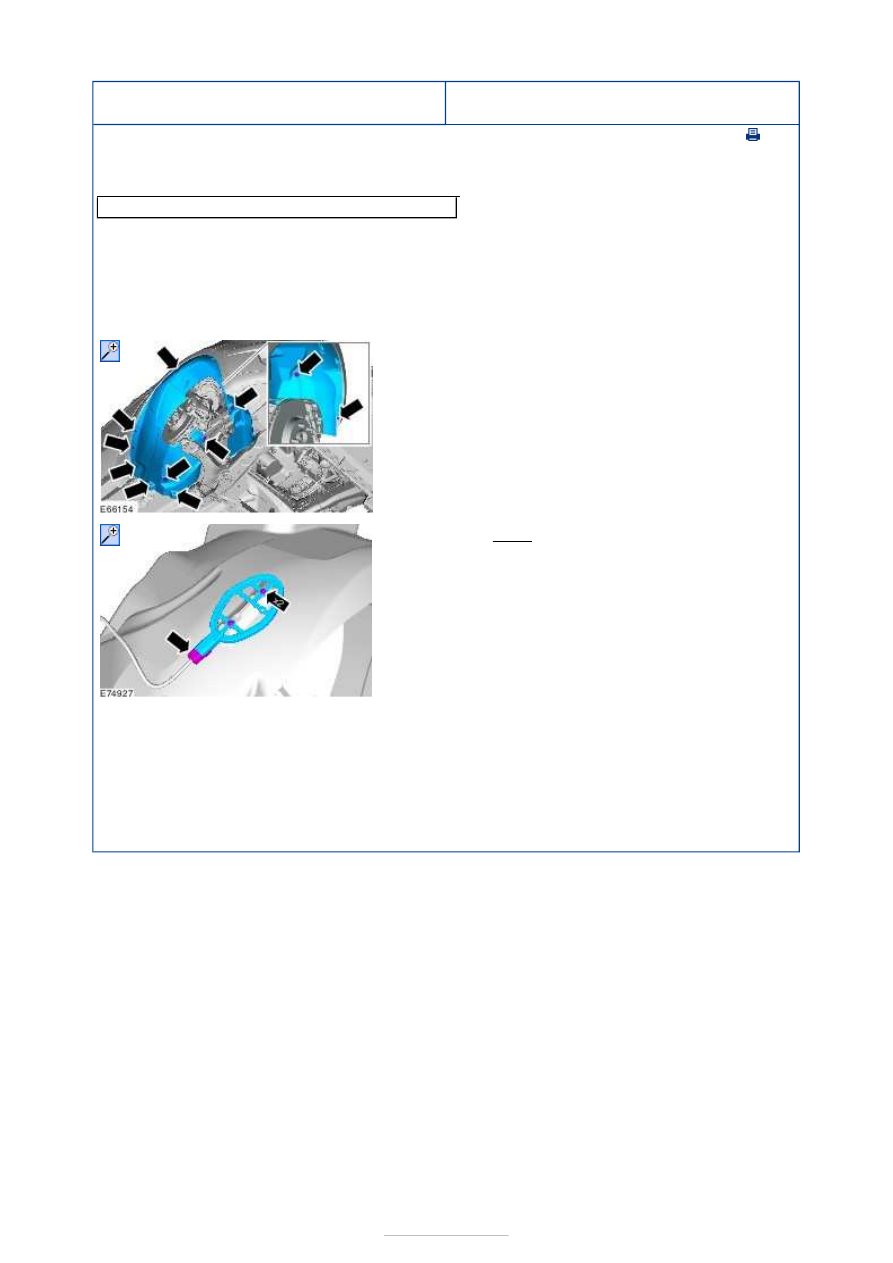

Wheels and Tires - Tire Pressure
Monitoring System (TPMS) Front Antenna

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Installation

Ford diagnostic equipment

1. Remove the front wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2.

3. Torque: 8 Nm

1. To install, reverse the removal procedure.

2. Configure the tire pressure monitoring system

front antenna.

General Equipment:

Ford diagnostic equipment







Wheels and Tires - Tire Pressure
Monitoring System (TPMS) Rear Antenna

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

Removal

Installation

Ford diagnostic equipment

1. Torque: 8 Nm

1. To install, reverse the removal procedure.

2. Configure the tire pressure monitoring system

rear antenna.

General Equipment:

Ford diagnostic equipment





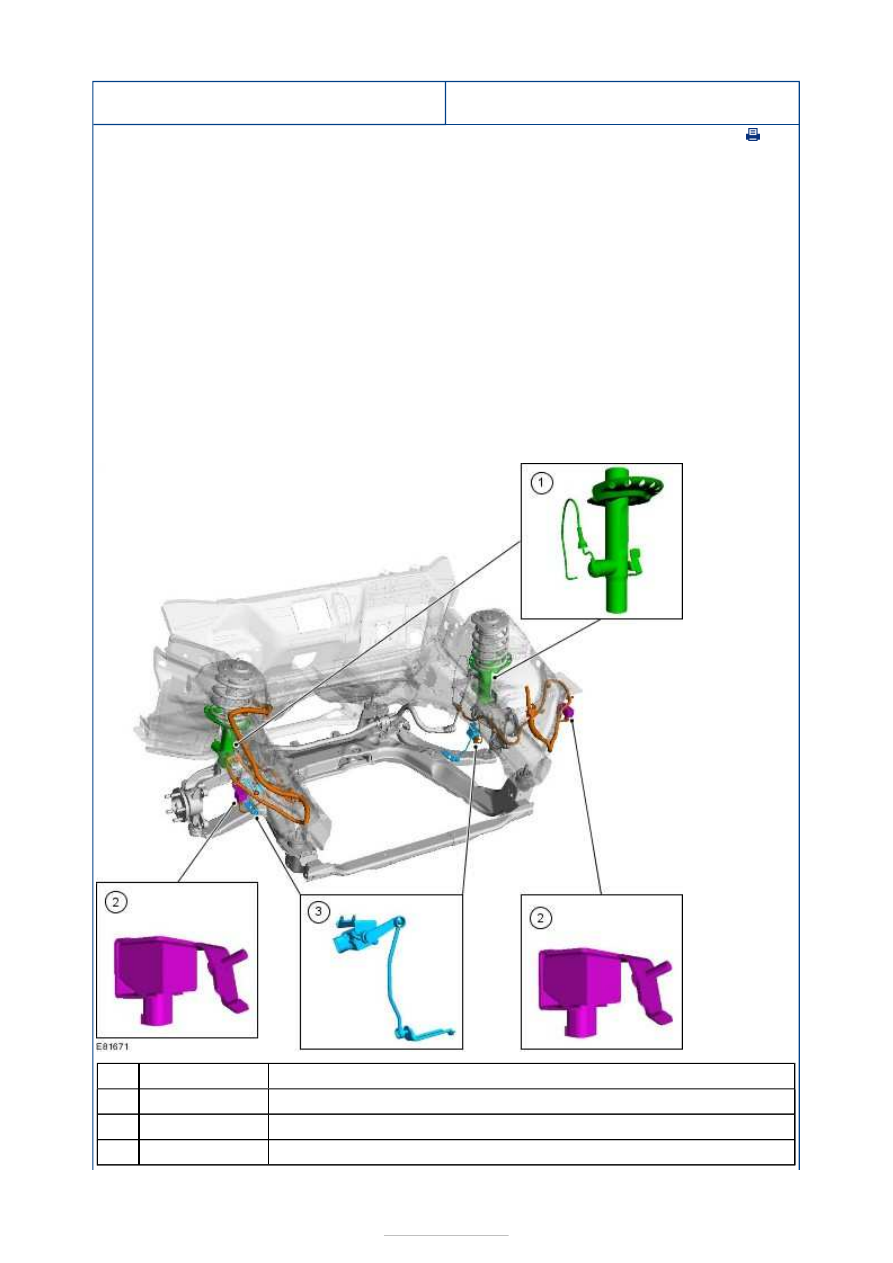

Vehicle Dynamic Suspension - Vehicle
Dynamic Suspension

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

System overview



Description

Front adaptive shock absorbers

Front vertical acceleration sensors

Front suspension height sensors

Item

1

2

3



Part Number

-

-

-
