Rear Suspension - Spring

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

General Equipment

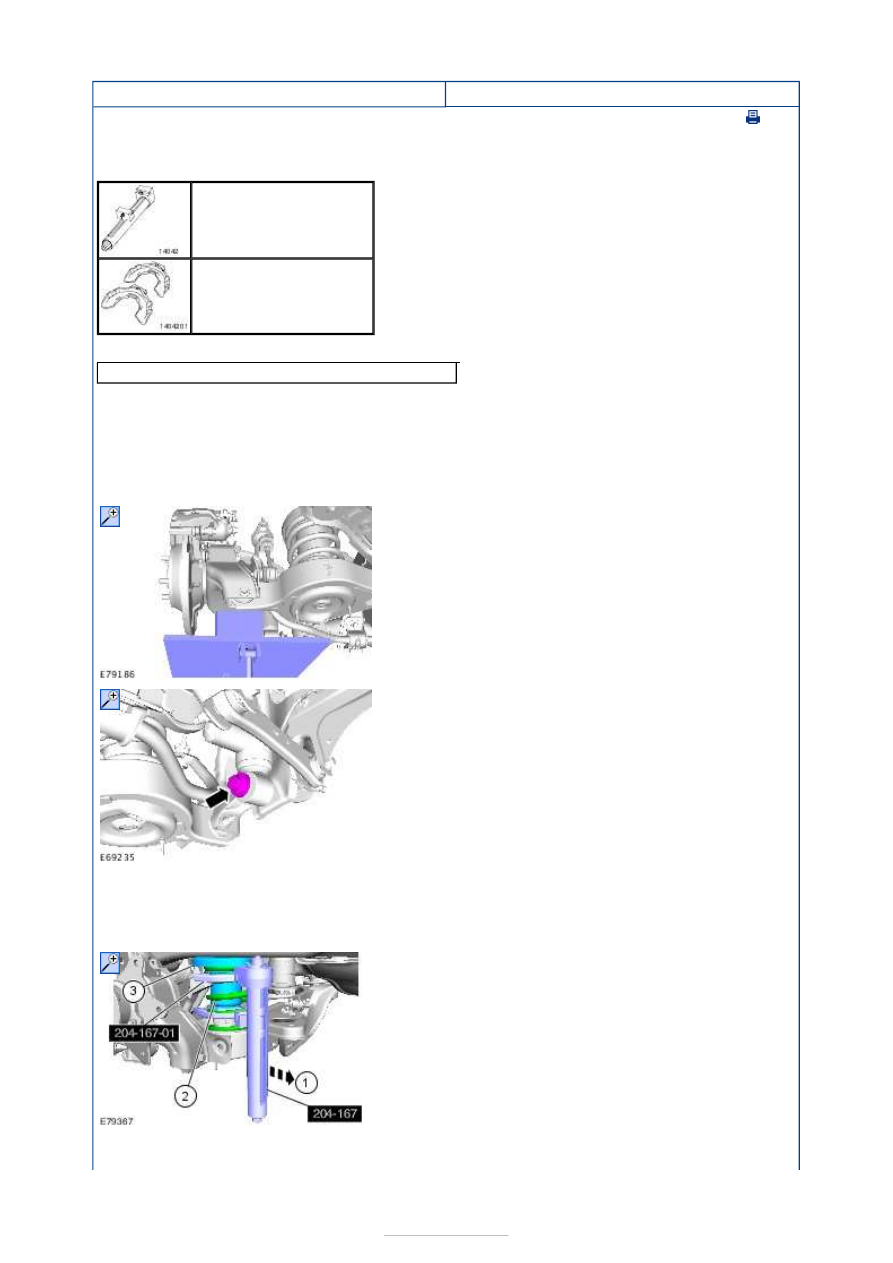

Removal

204-167
Compressor, Coil Spring

204-167-01
Adapter for 204-167

Trolley jack

1. Remove the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2. General Equipment:

Trolley jack



3.

4. Remove the rear stabilizer bar link.

Refer to:

Rear Stabilizer Bar Link

 (204-02 Rear

Suspension, Removal and Installation).

5. Special Tool(s):

204-167

,

204-167-01



6.











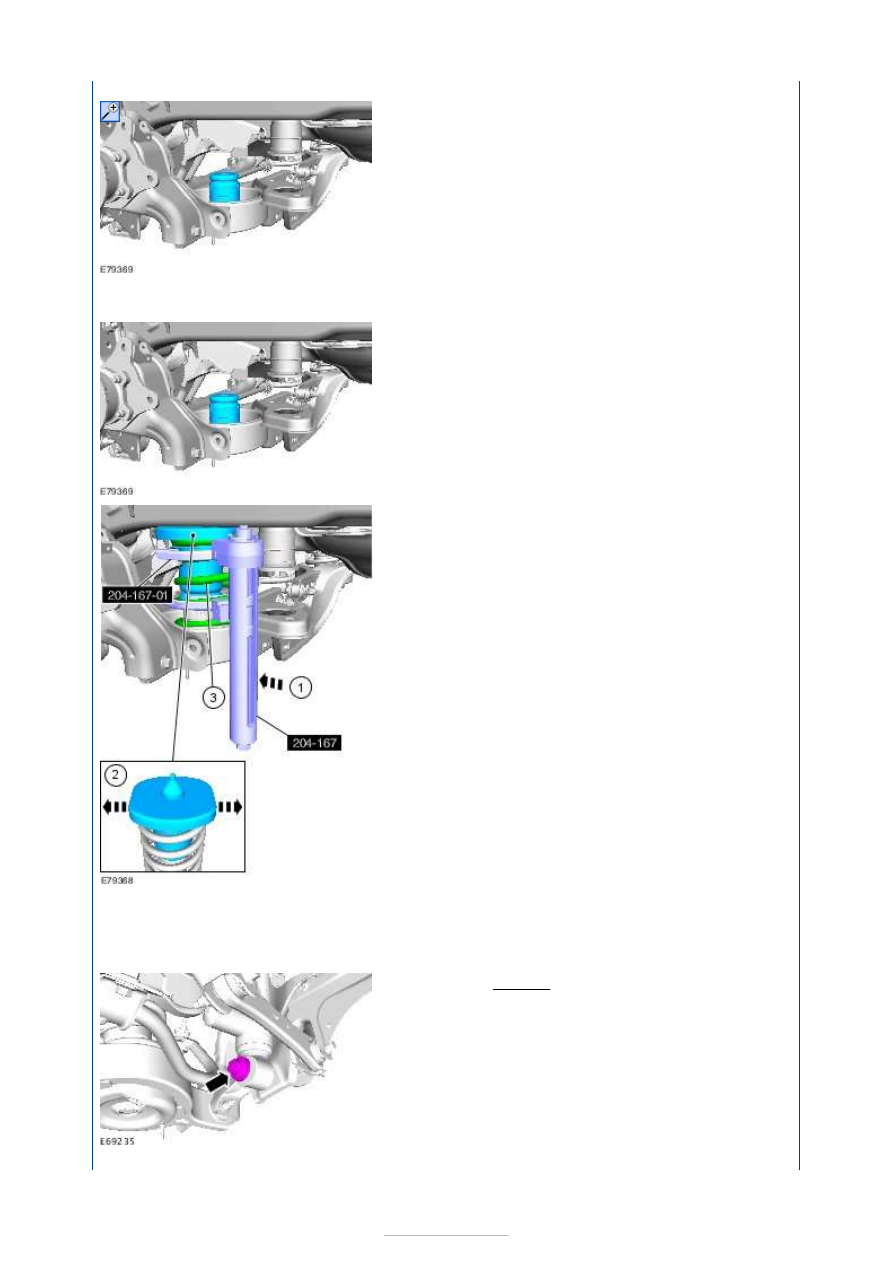

Installation

1.

2.

NOTE: Make sure that the spring is correctly
located in the lower spring seat.

Special Tool(s):

204-167

,

204-167-01



3. Install the rear stabilizer bar link.

Refer to:

Rear Stabilizer Bar Link

 (204-02 Rear

Suspension, Removal and Installation).

4. Torque: 175 Nm









Vehicles with load-leveling shock absorbers

All vehicles

5. Torque: 280 Nm

6. Remove the trolley jack.

7. Install the wheel and tire.

Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).



Rear Suspension - Rear Shock Absorber

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

General Equipment

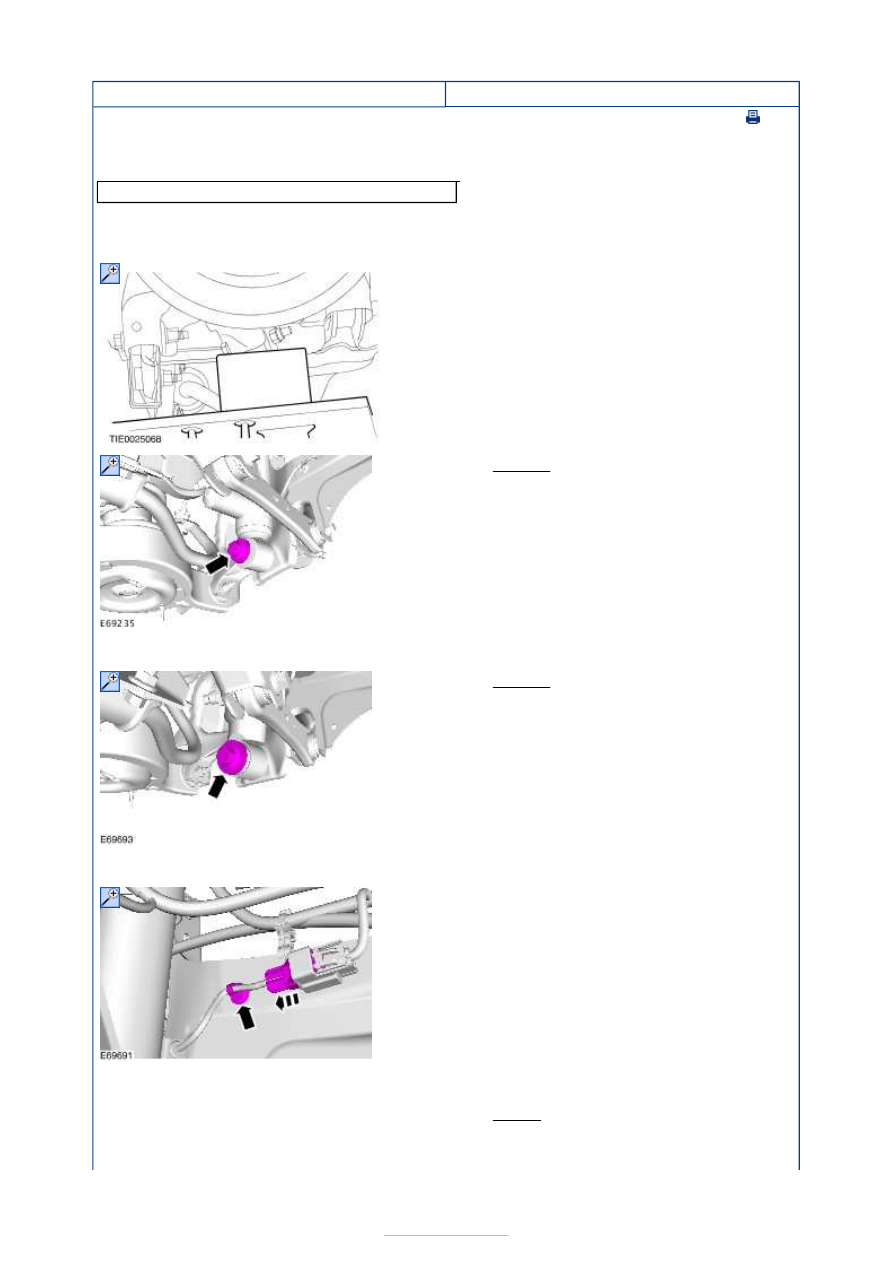

Removal

NOTE: Removal steps in this procedure may contain installation details.

Vehicles with load-leveling shock absorbers

Vehicles with dynamic suspension

All vehicles

Transmission jack

1. General Equipment:

Transmission jack



2. Torque: 175 Nm

3. Torque: 280 Nm

4.

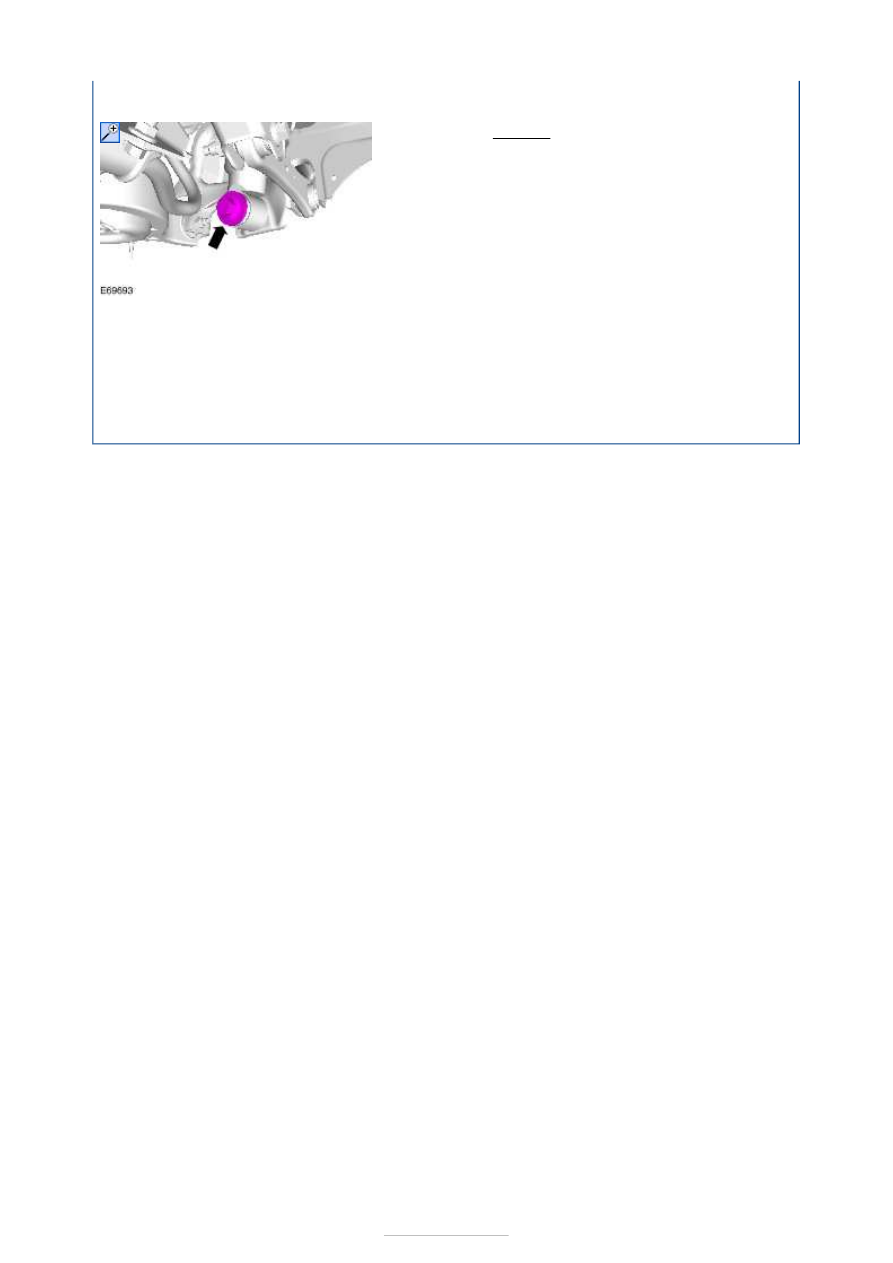

5. Torque: 30 Nm
