Ford Galaxy / Ford S-MAX. Manual - part 33

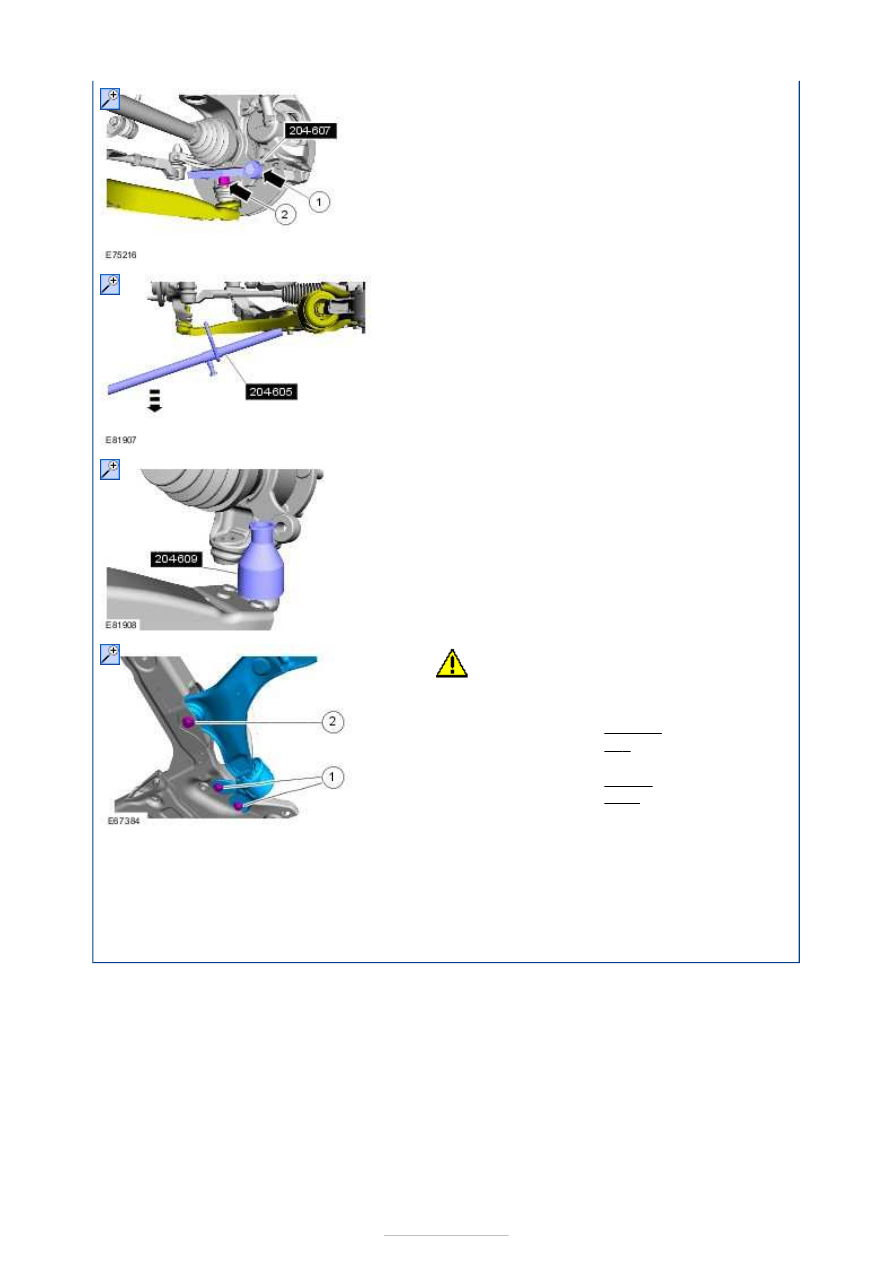

Installation

6. Special Tool(s):

204-605



7. Special Tool(s):

204-609



8.

CAUTION: Make sure that new bolts are

installed.

1. Torque:

140 Nm
45°

2. Torque:

80 Nm
120°

Stage 1:
Stage 2:

Stage 1:
Stage 2:

1. To install, reverse the removal procedure.

2. Refer to:

Front Toe Adjustment

 (204-00

Suspension System - General Information,
General Procedures).









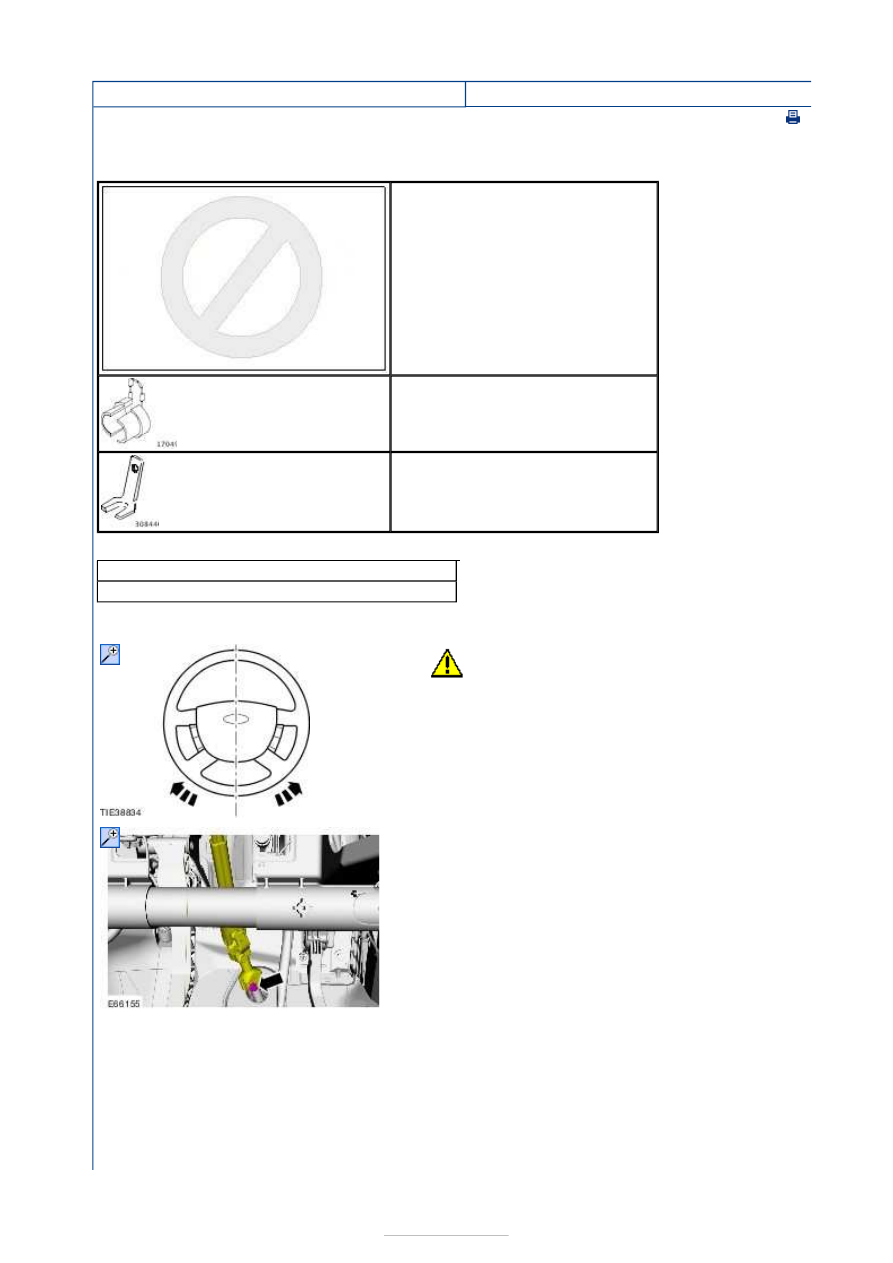

Front Suspension - Front Stabilizer Bar

S-MAX/Galaxy 2006.5 (02/2006



Print

Removal and Installation

Special Tool(s)

General Equipment

Removal

Vehicles with high intensity discharge headlamps

205-316A
Alignment Pins, Subframe

307-242
Remover, Transmission Fluid Cooler

308-440
Disconnect Tool, Hydraulic Line

Hydraulic press
Transmission jack

1.

CAUTION: Make sure that the steering wheel

lock is engaged.
NOTE: Make sure that the road wheels are in the
straight ahead position.

2.

3. Remove the wheel and tire on both sides.

Refer to:

Wheel and Tire

 (204-04 Wheels and Tires,

Removal and Installation).

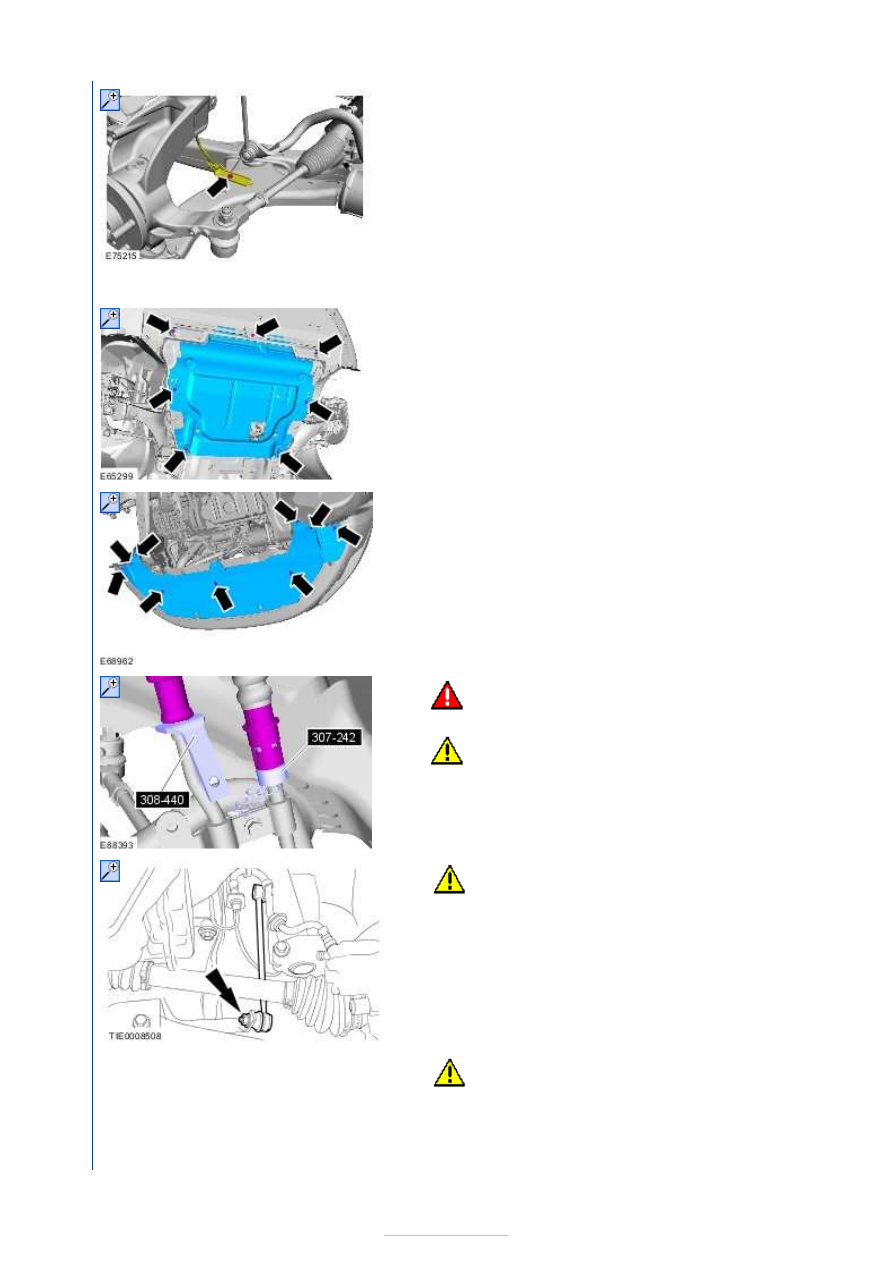

4.











All vehicles

5.

6.

7.

WARNING: Be prepared to collect escaping

fluids.

CAUTION: Make sure that all openings are

sealed.

Special Tool(s):

307-242

,

308-440



8.

CAUTION: Make sure that the ball joint ball

does not rotate.

On both sides.

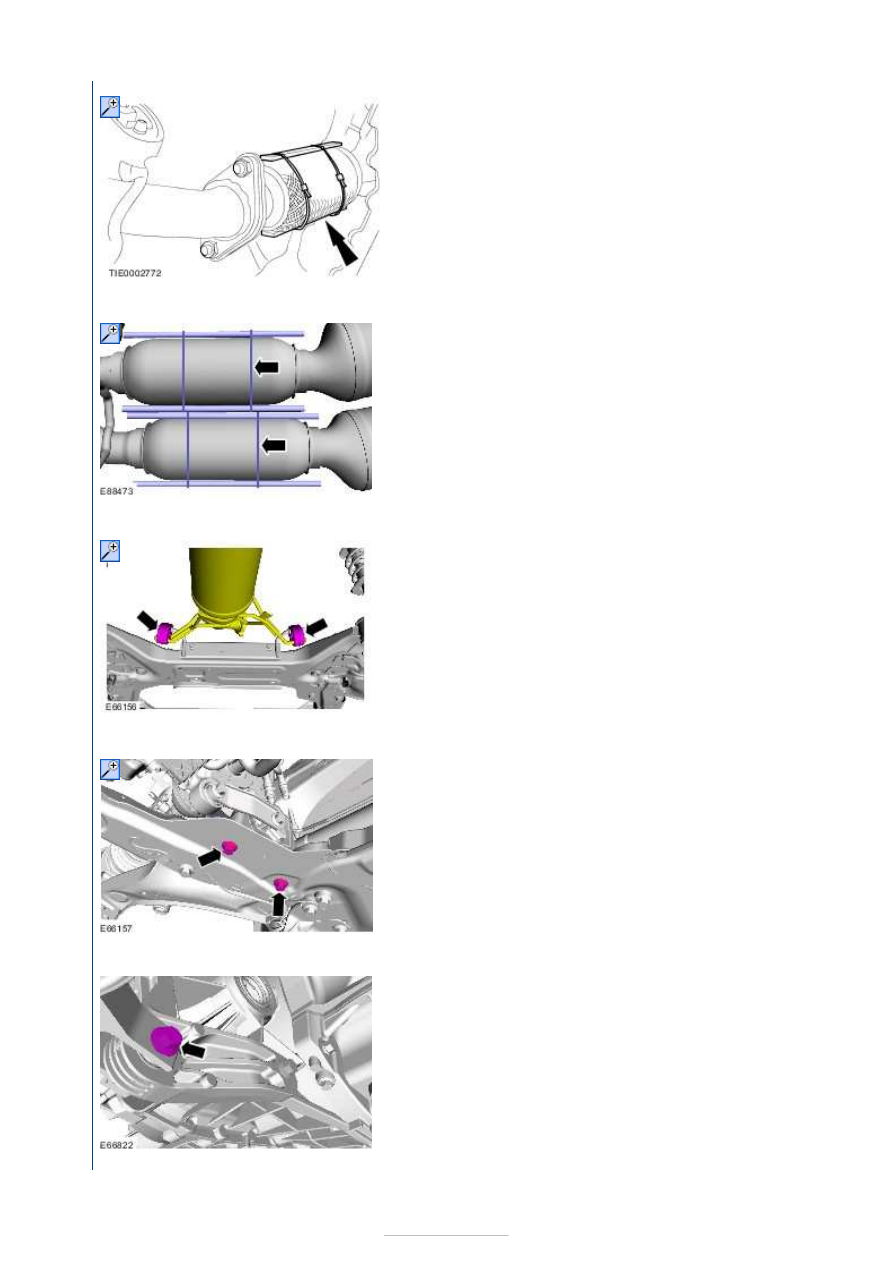

9.

CAUTION: Make sure that the exhaust flexible

pipe is not forcibly bent.











Vehicles with 1.6L engine

All vehicles

Vehicles with 2.5L engine

Vehicles with 2.0L or diesel engine

10.

11.

12.

13.
