All vehicles

5. Torque: 60 Nm

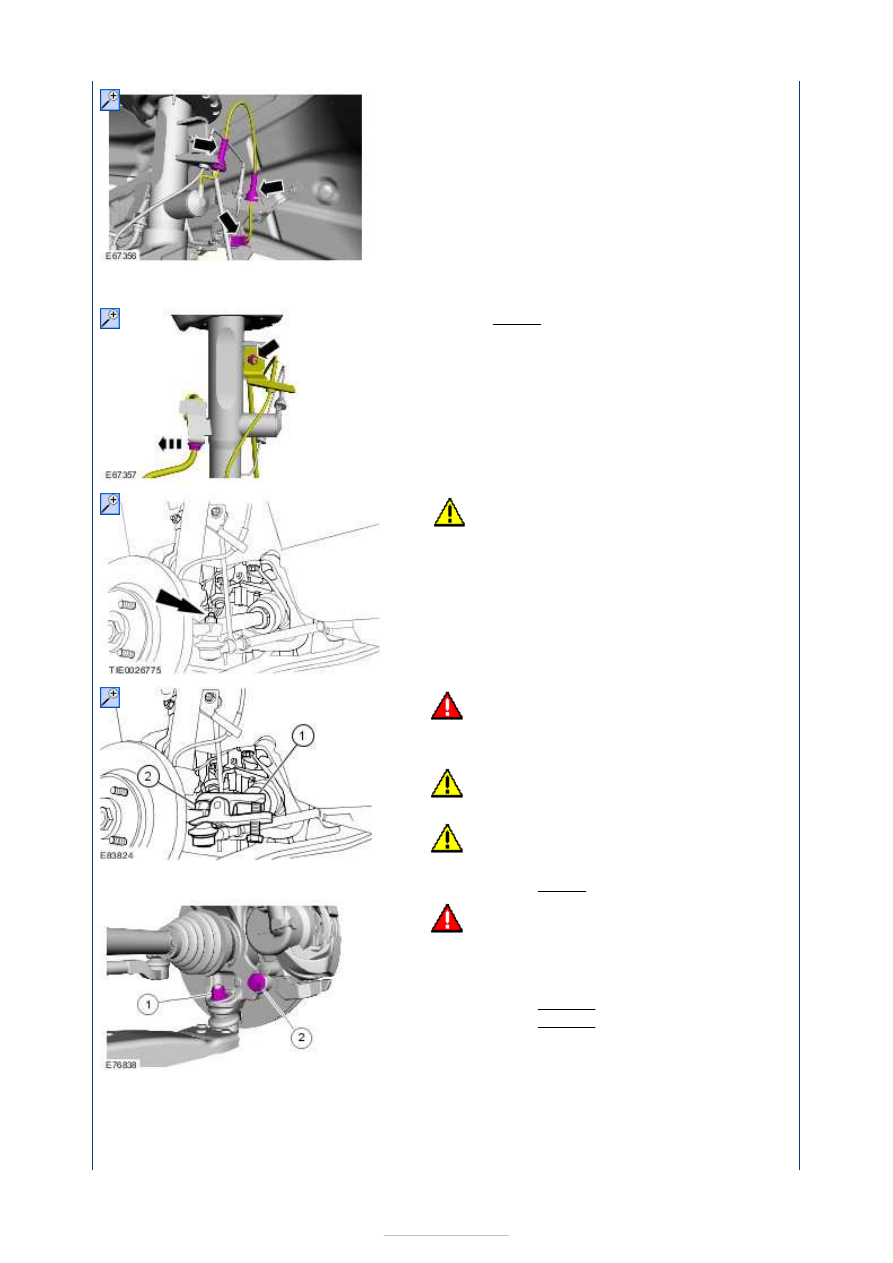

6.

CAUTION: Make sure that the ball joint

ball does not rotate.

Loosen the tie-rod end nut.

7.

WARNING: Make sure that a new nut is

installed.

CAUTIONS:

Use suitable packing material to prevent

damage to the component.

Make sure that the ball joint ball does

not rotate.

2. Torque: 80 Nm

8.

WARNING: Make sure that no load is

placed on the brake hose.

1. Loosen the nut two turns.

Torque:

100 Nm

2. Torque: 200 Nm

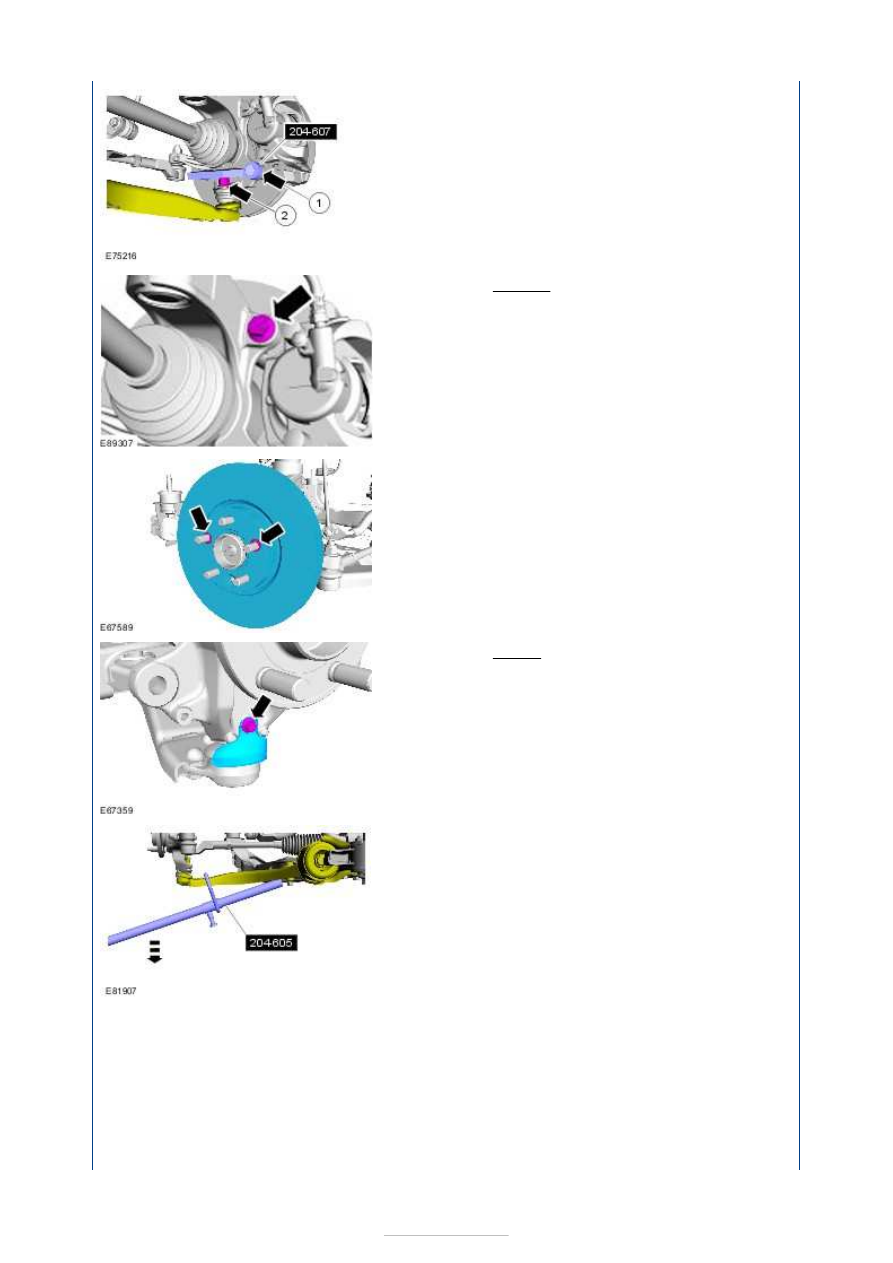

9. Special Tool(s):

204-607













10. Torque: 200 Nm

11.

12. Torque: 10 Nm

13. Special Tool(s):

204-605



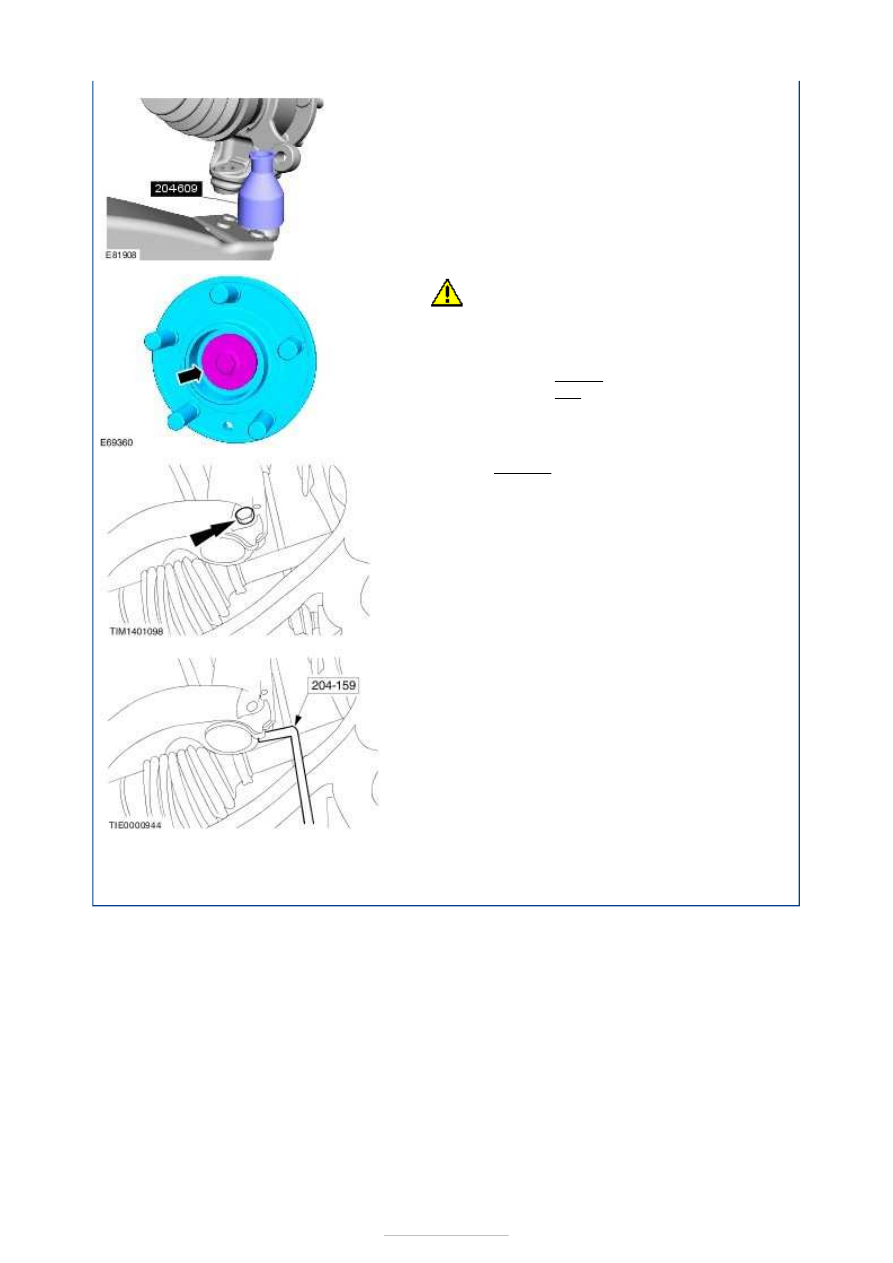

14. Special Tool(s):

204-609













Installation

15.

CAUTION: If the outer constant velocity

(CV) joint boot is damaged a new halfshaft
must be installed.

Torque:



45 Nm
80°

Stage 1:
Stage 2:

16. Torque: 110 Nm

17. Special Tool(s):

204-159



1. To install, reverse the removal procedure.









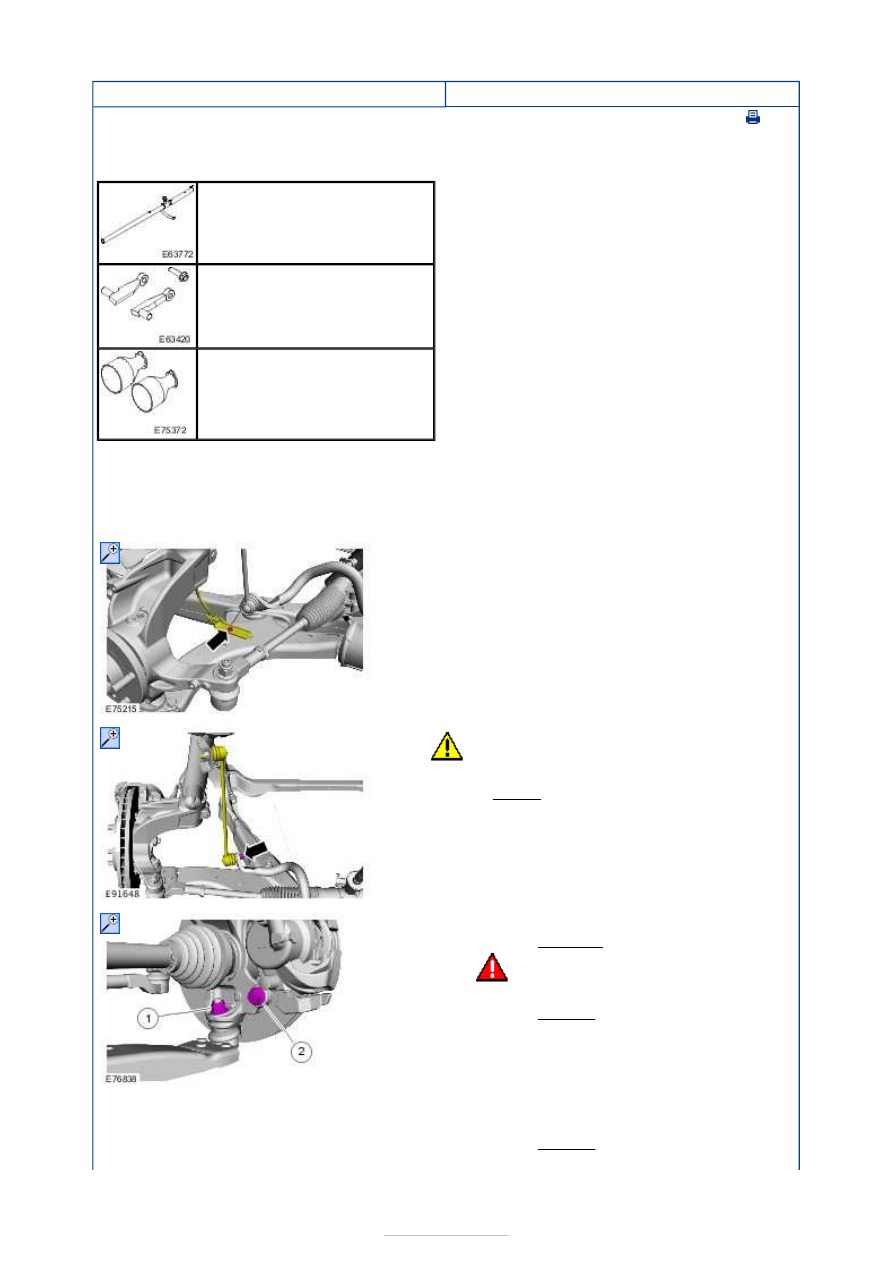

Front Suspension - Lower Arm

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Removal and Installation

Special Tool(s)

Removal

NOTE: Removal steps in this procedure may contain installation details.

204-605
Separator, Lower Arm Ball Joint

204-607
Remover, Ball joint

204-609
Protection Cap, Ball Joint Gaiter

1. Refer to:

Wheel and Tire

 (204-04 Wheels and

Tires, Removal and Installation).

2.

3.

CAUTION: Make sure that the ball joint

ball does not rotate.

Torque:

70 Nm

4.

1. Loosen: 2 turn(s)

2.

WARNING: Make sure that no load

is placed on the brake hose.

Torque:

200 Nm

5.

1. Special Tool(s):

204-607



2. Torque: 100 Nm
