Ford Galaxy / Ford S-MAX. Manual - part 3

Movement arrows are used to show three dimensional or rotational movements. These
movements can include specific values inside the symbol if required.

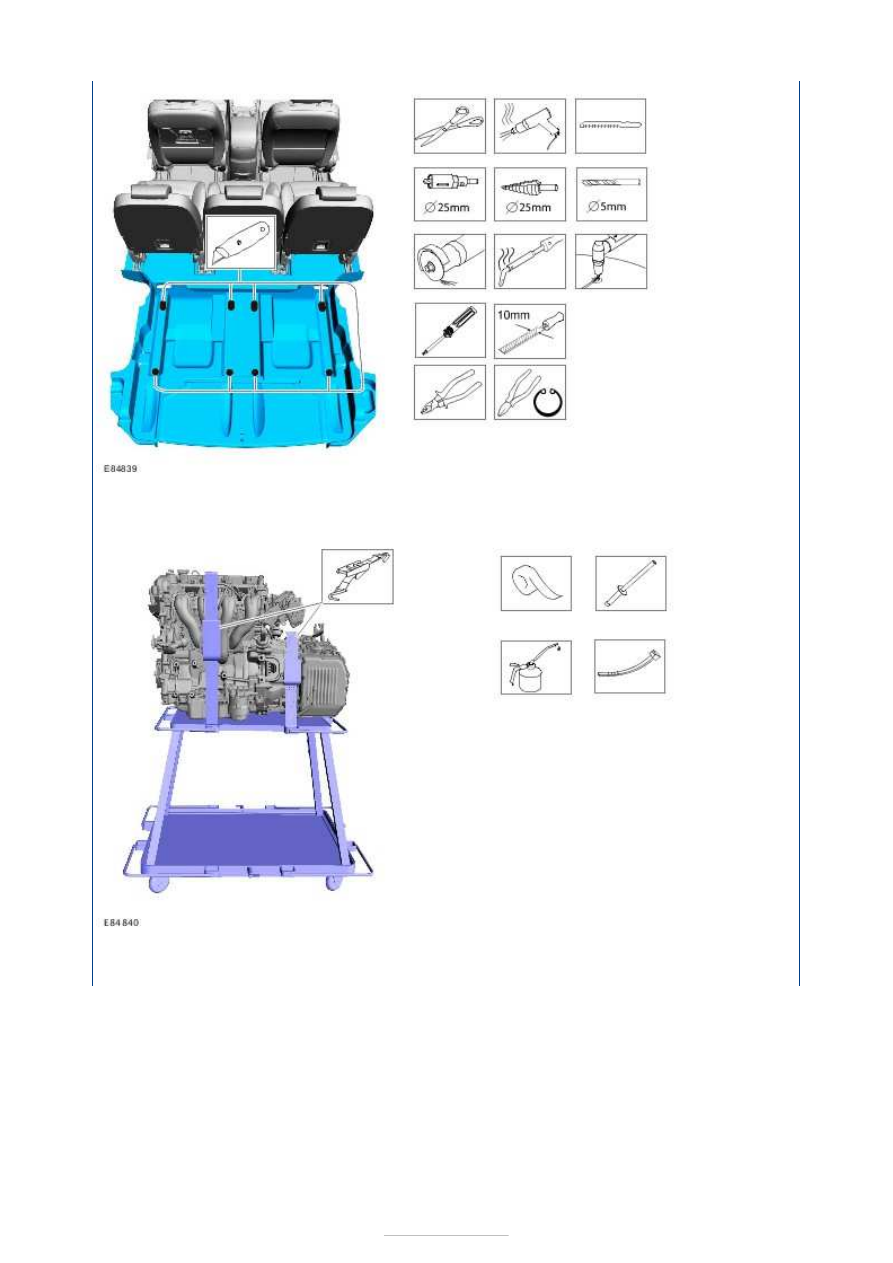

Standard tool symbols recommend the use of certain standard tools. These tools can
include dimension values if required.





The following graphic illustrates a set of symbols that are used to provide detailed
information on where to apply a material.

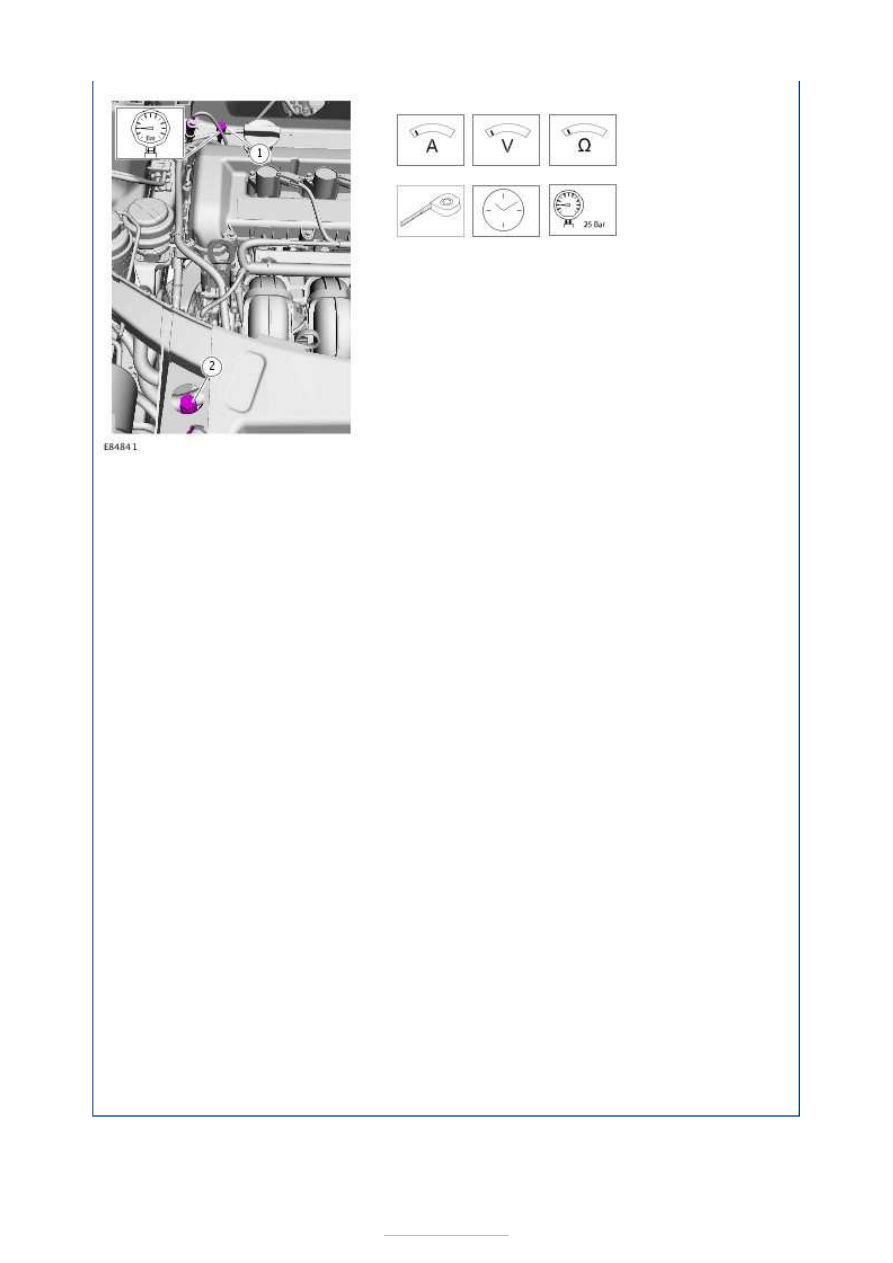

Measurement symbols provide detailed information on where to carry out a specific
measurement. These symbols can include specific values if required.





How to use Diagnosis and Testing procedures

Inspection and Verification

Visual Inspection Charts, Symptom Charts and other information charts (such as diagnostic
routines) or supplement test procedures with technical specifications will navigate the user
to a specific test procedure.

Symptom Chart

The symptom chart indicates symptoms, sources and actions to address a condition.

Pinpoint Tests

For electrical systems, pinpoint test steps are used to identify the source of a concern in a
logical, step-by-step manner. Pinpoint tests have two columns: CONDITIONS and
DETAILS/RESULTS/ACTIONS.

The CONDITIONS column is used exclusively for graphics and icons (with or without
captions) and the DETAILS/RESULTS/ACTIONS column provides direction to another test
step or specific corrective actions.

The boxed numbers indicate the order in which the described action is to be carried out.

Component Tests

A component test is used when a component is tested in multiple pinpoint tests, or if a
procedure is too complicated to be formatted within a single page of the pinpoint test.

Graphics

Test graphics show the measurement or test to be carried out in a test step.

A representative tester graphic is used for voltmeters and ohmmeters.

If multiple measurements are made in a single graphic, the test leads are drawn with a
solid line until the test lead splits to indicate the multiple measurements, at which point
dashed lines are used.

Breakout box type testers are represented by a double circle test pin. Test pins are labeled
with the pin number.



General Information - Symbols Glossary

S-MAX/Galaxy 2006.5 (02/2006-)



Print



Description and Operation

Symbols are used inside the graphics and in the text area to enhance the information
display.

Movement Symbols

Movement symbols provide detailed information to a required component movement. These
component movements can be rotational or 1-3 dimensional movements.



Description

Minor component movement clockwise/counterclockwise

Major component movement clockwise/counterclockwise

Component movement to the left/right/up/down

Component movement towards/away

3 dimensional component movement

2 dimensional component movement

3 dimensional component rotation

3 dimensional component cycling

Turn Symbols

Item

1

2

3

4

5

6

7

8



Part Number

-

-

-

-

-

-

-

-
