TAS Symbols

Symbols are used inside the graphics and in the text area to enhance the information
display. The following paragraphs describe the various types and categories of symbols.
For additional information, refer to:

Symbols Glossary

 (100-00 General Information,

Description and Operation).

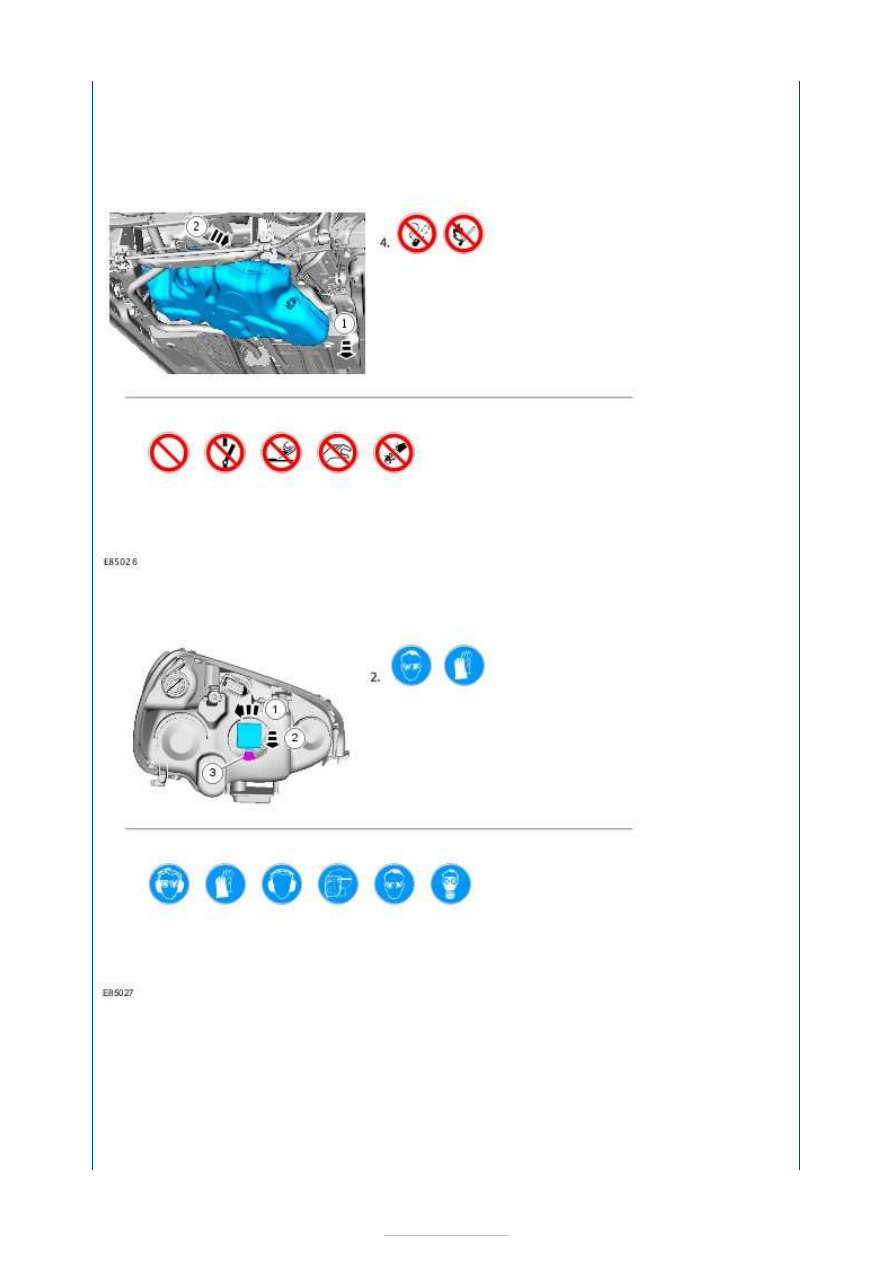

Prohibition symbols advise on prohibited actions to either avoid damage or health and
safety related risks. These symbols are





Health and Safety symbols recommend the use of particular protection equipment to avoid
or at least reduce the risk or severity of possible injuries.

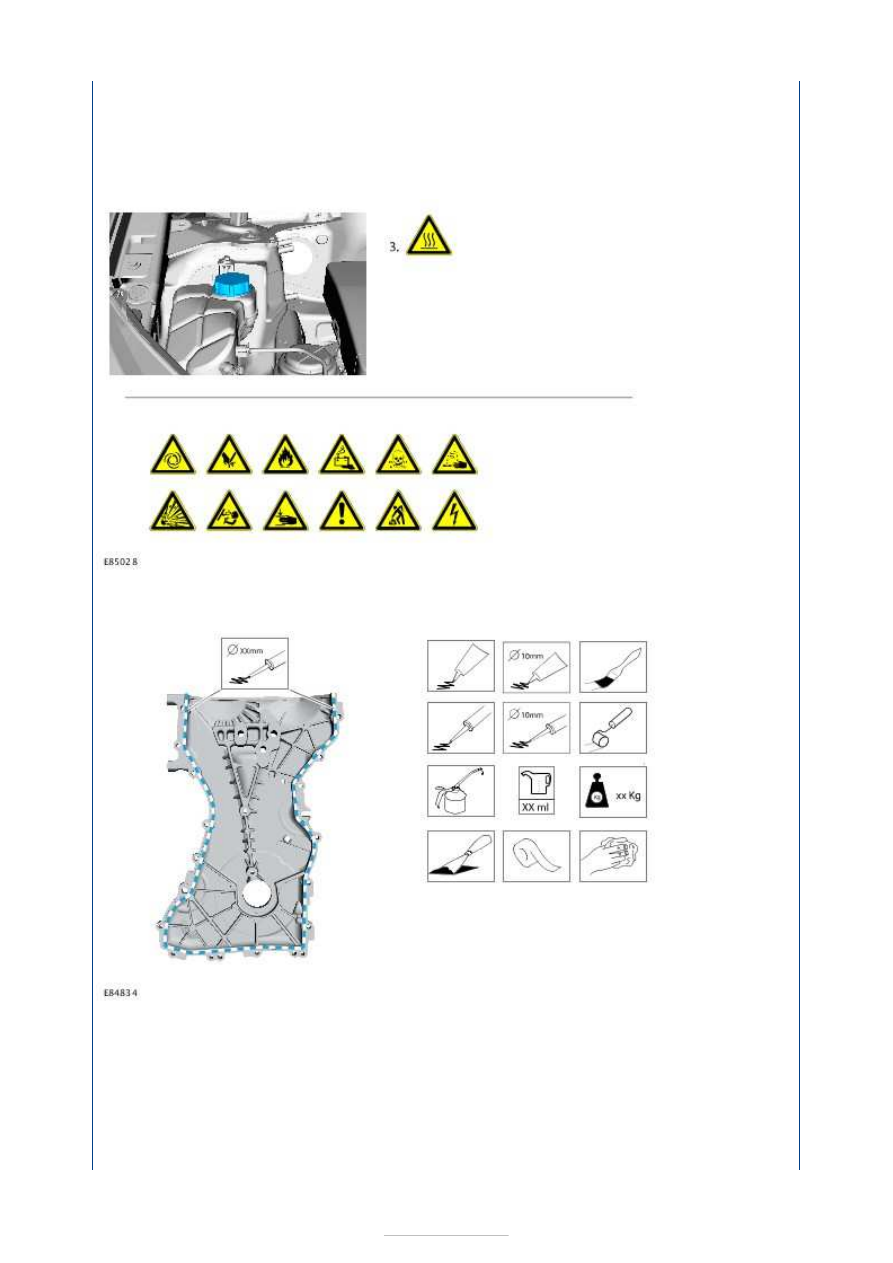

Warning symbols are used to indicate potential risks resulting from a certain component or
area.





Instruction symbols are used to apply sealer, lubricant, weight, tape or cleaning detergent
to a component.

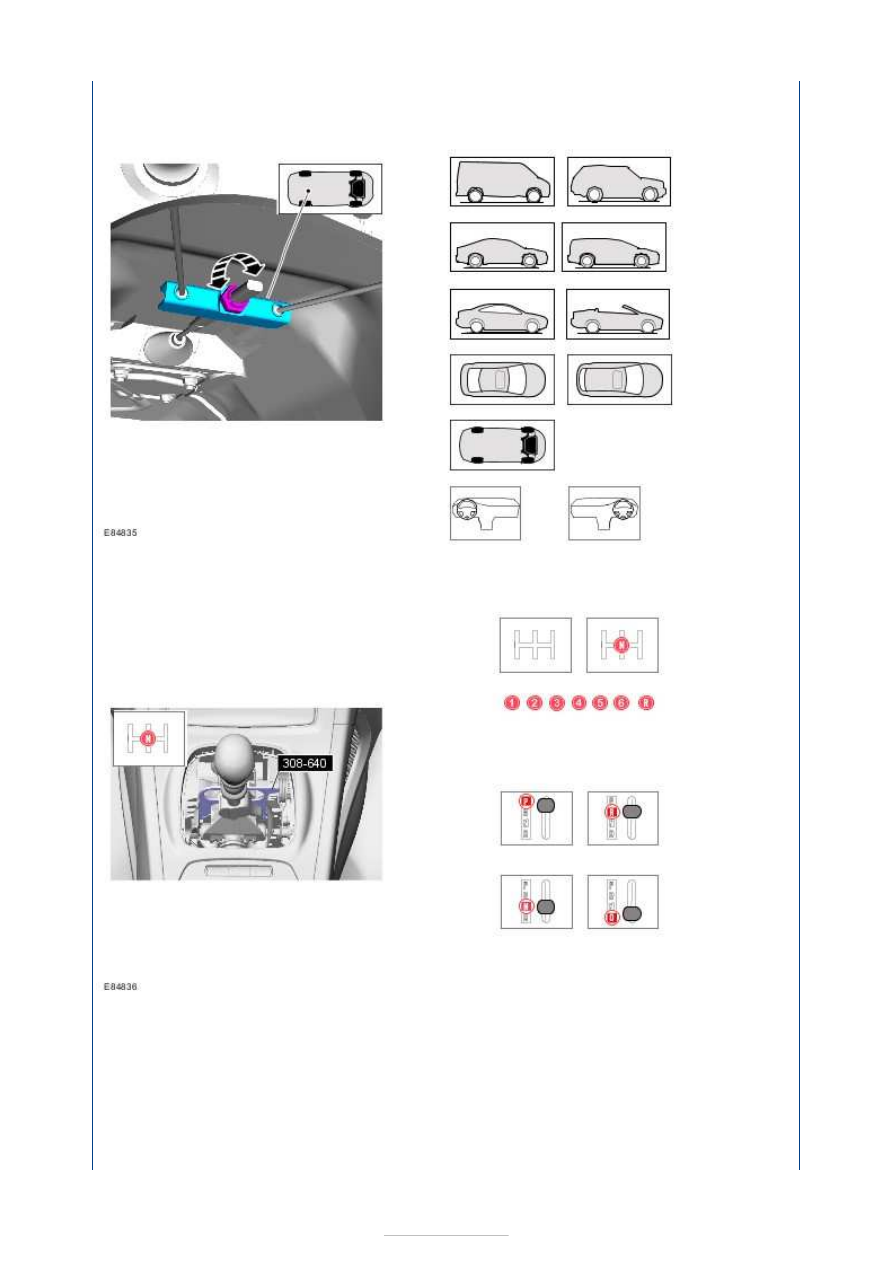

Location symbols are used to show the location of a component or system within the
vehicle.





Gearshift lever or selector lever position symbols are used to show which gearshift lever or
selector lever position is to be set.

Pointer symbols are used to draw attention to components and give special instructions
such as a required sequence or number of components. The number of components is
reflected by the value inside the luty arrow. A sequence number is located inside the circle.
Numbers inside circles are also used to allocate special information such as tightening
torques or chemicals to a particular component.
