Water Drain Panel — 4-Door

General Equipment

Metal Inert Gas (MIG) Welding Equipment

General Equipment

Resistance Spotwelding Equipment

Spot weld drill Bit

Removal

1.

Liftgate

•
• Rear Bumper

Rear End Sheet Metal Repairs, Removal
and Installation).

Refer to: C-Pillar Trim Panel - 4-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Rear Bumper Cover - 4-Door

(501-19 Bumpers, Removal and
Installation).

Refer to: Loadspace Trim Panel - 4-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

• Reposition the carpeting and the wiring

harness away from the working area.

2.

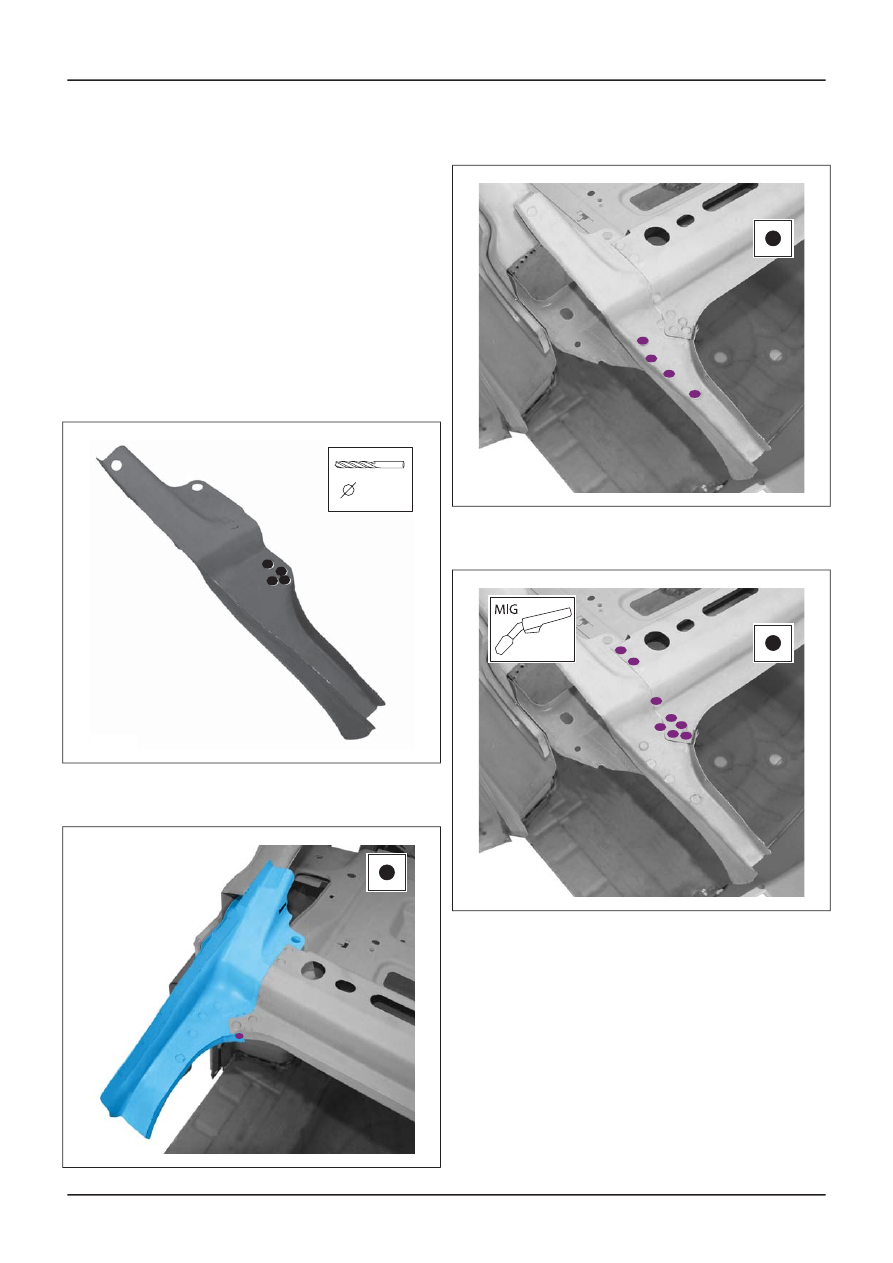

General Equipment: Spot weld drill Bit

•

E113752

3.

General Equipment: Spot weld drill Bit

•

E114268

4.

General Equipment: Spot weld drill Bit

•

E113753

Installation

1. NOTE: Before resistance spot welding of body

panels with a total panel thickness of 3 mm and
greater, the manufacturer's welding equipment

G1133610en

501-30-

29

Rear End Sheet Metal Repairs

501-30-

29

REMOVAL AND INSTALLATION

201

Refer to: Quarter Panel LH - 4-Door

(501-30

instructions and sub-section 501-25 must be
followed.

(501-25 Body Repairs - General Information,
Description and Operation).

2. NOTE: Sealer or adhesive must not be applied

in welding zones. Areas which were bonded or
sealed needs to be thoroughly sealed
afterwards.

General Information, Description and
Operation).

3.

General Equipment: Spot weld drill Bit

•

6 mm

E113754

4.

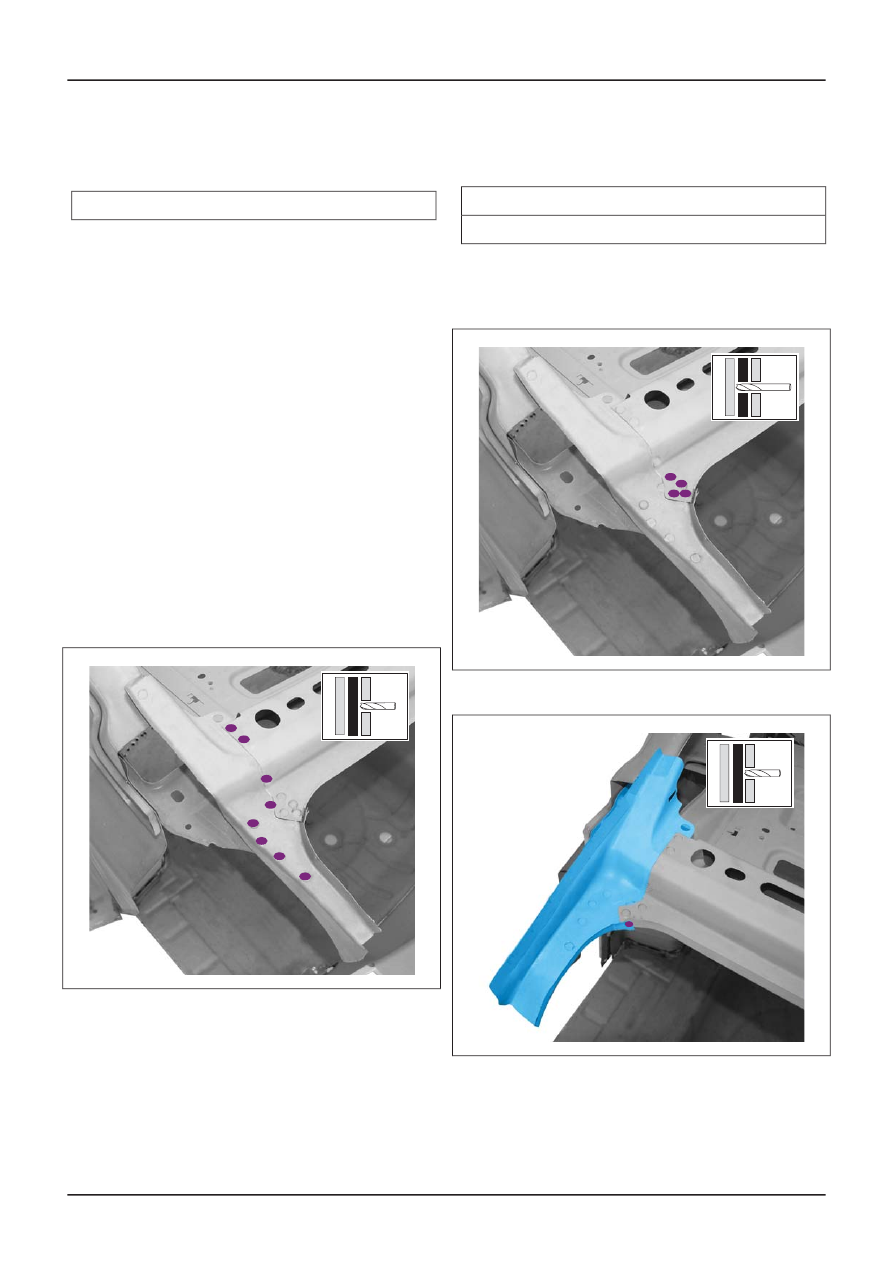

General Equipment: Resistance Spotwelding

Equipment

•

E113755

5.

General Equipment: Resistance Spotwelding

Equipment

•

E114269

6.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E113756

G1133610en

501-30-

30

Rear End Sheet Metal Repairs

501-30-

30

REMOVAL AND INSTALLATION

and Adhesives (501-25 Body Repairs -

201

Refer to: Tools and Equipment for Body Repairs

Refer to: Sealer, Underbody Protection Material

7. • Liftgate

• Rear Bumper

Refer to: Quarter Panel LH - 4-Door

(501-30

Rear End Sheet Metal Repairs, Removal
and Installation).

Refer to: C-Pillar Trim Panel - 4-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Rear Bumper Cover - 4-Door

(501-19 Bumpers, Removal and
Installation).

Refer to: Loadspace Trim Panel - 4-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

G1133610en

501-30-

31

Rear End Sheet Metal Repairs

501-30-

31

REMOVAL AND INSTALLATION

201

Water Drain Panel Reinforcement

General Equipment

Air Body Saw

Locking Pliers

General Equipment

Metal Inert Gas (MIG) Welding Equipment

Spot weld drill Bit

Removal

1.

Refer to: Back Panel and Reinforcement -

5-Door

(501-30 Rear End Sheet Metal

Repairs, Removal and Installation).

Refer to: Water Drain Panel

(501-30 Rear

End Sheet Metal Repairs, Removal and
Installation).

Refer to: Quarter Panel LH - 5-Door

(501-30

Rear End Sheet Metal Repairs, Removal
and Installation).

•

• Reposition the carpeting and the wiring

harness away from the working area.

2.

General Equipment: Spot weld drill Bit

•

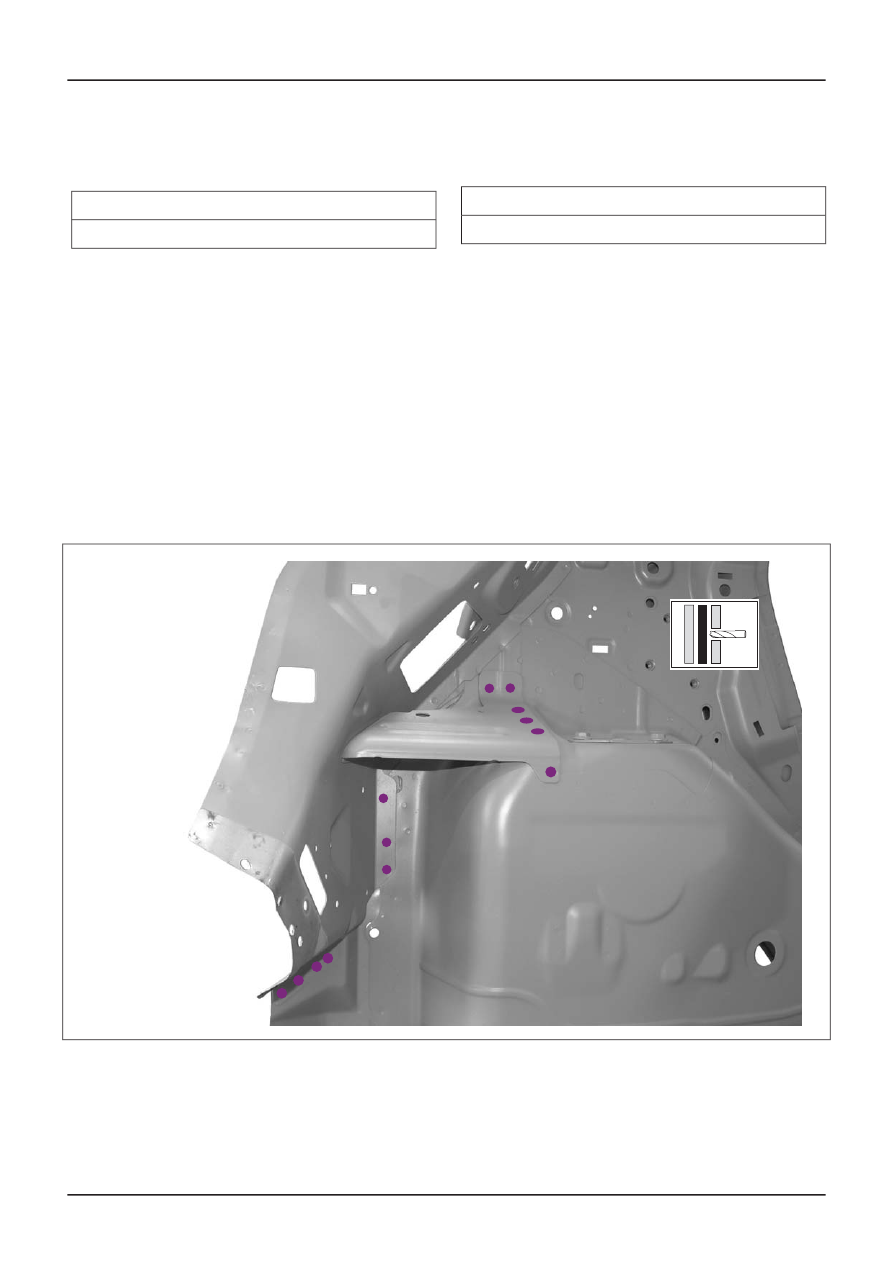

E111764

3.

G1080223en

501-30-

32

Rear End Sheet Metal Repairs

501-30-

32

REMOVAL AND INSTALLATION
