Ford Fiesta (2011 year). Manual - part 148

E111763

G1080223en

501-30-

33

Rear End Sheet Metal Repairs

501-30-

33

REMOVAL AND INSTALLATION

201

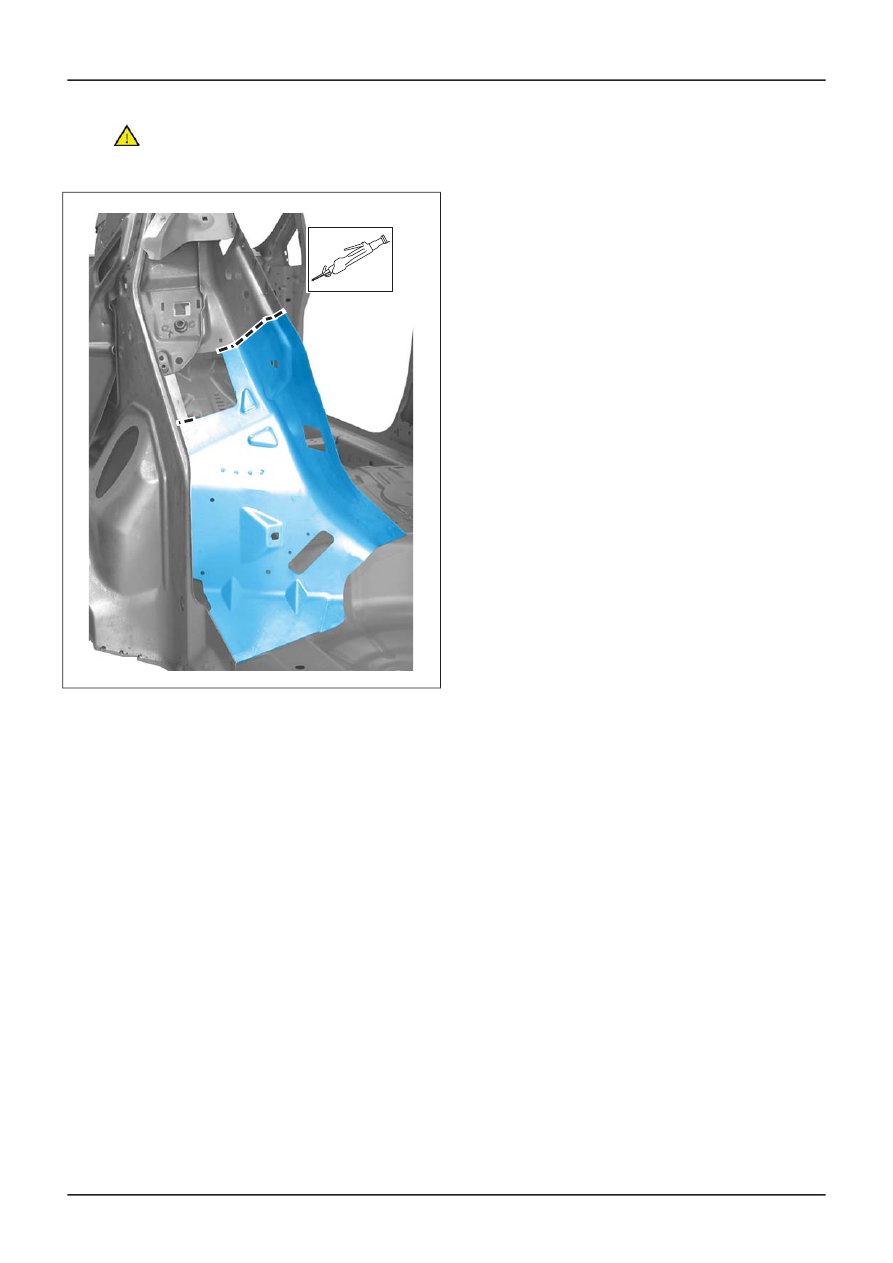

4. •

CAUTION: Do not cut into Inner
Quarter Panel!

General Equipment: Air Body Saw

E111762

Installation

1. NOTE: Before resistance spot welding of body

panels with a total panel thickness of 3 mm and
greater, the manufacturer's welding equipment
instructions and sub-section 501-25 must be
followed.

Refer to: Tools and Equipment for Body Repairs

(501-25 Body Repairs - General Information,
Description and Operation).

2. NOTE: Sealer or adhesive must not be applied

in welding zones. Areas which were bonded or
sealed needs to be thoroughly sealed
afterwards.

Refer to: Sealer, Underbody Protection Material

General Information, Description and
Operation).

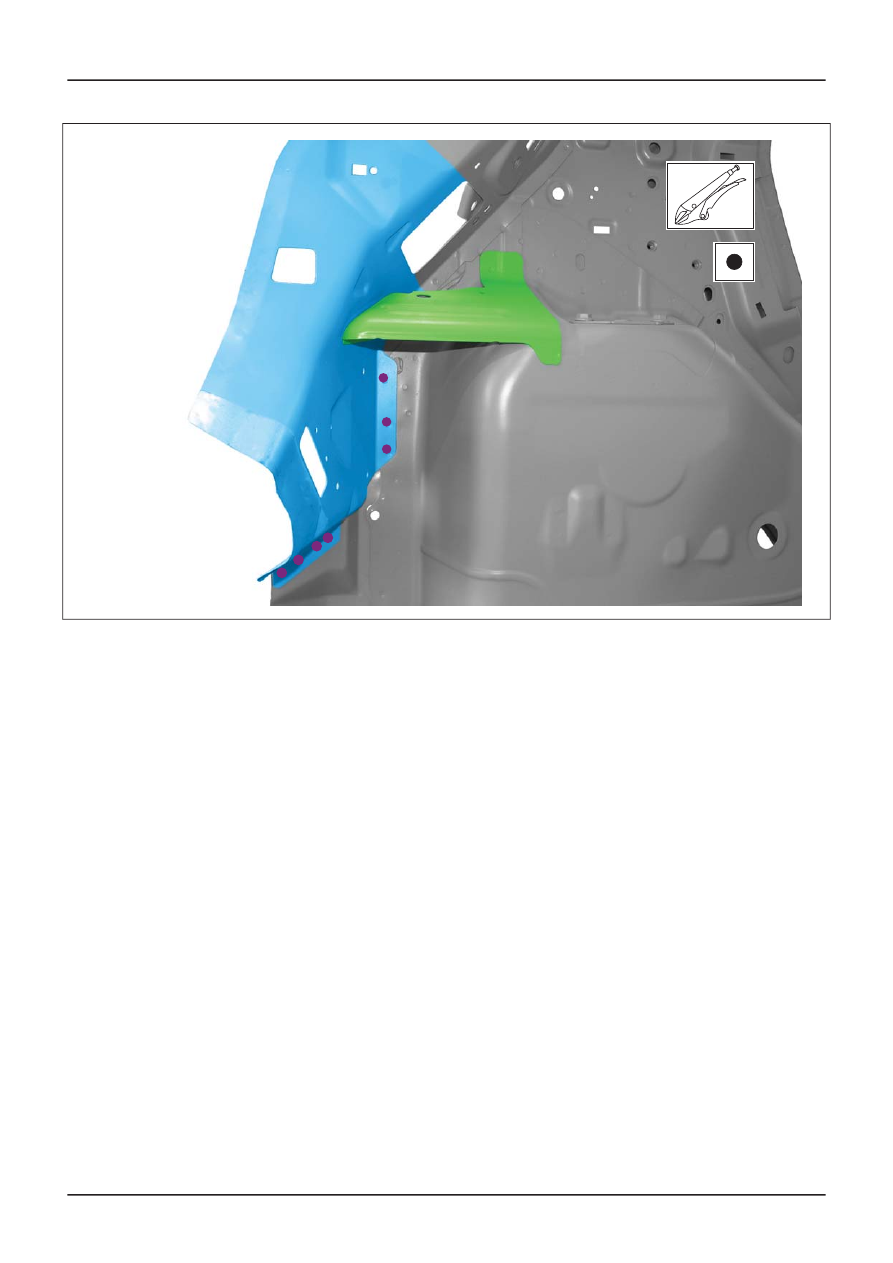

3.

Resistance spot weld.

General Equipment: Locking Pliers

•

G1080223en

501-30-

34

Rear End Sheet Metal Repairs

501-30-

34

REMOVAL AND INSTALLATION

and Adhesives

(501-25 Body Repairs -

201

E111765

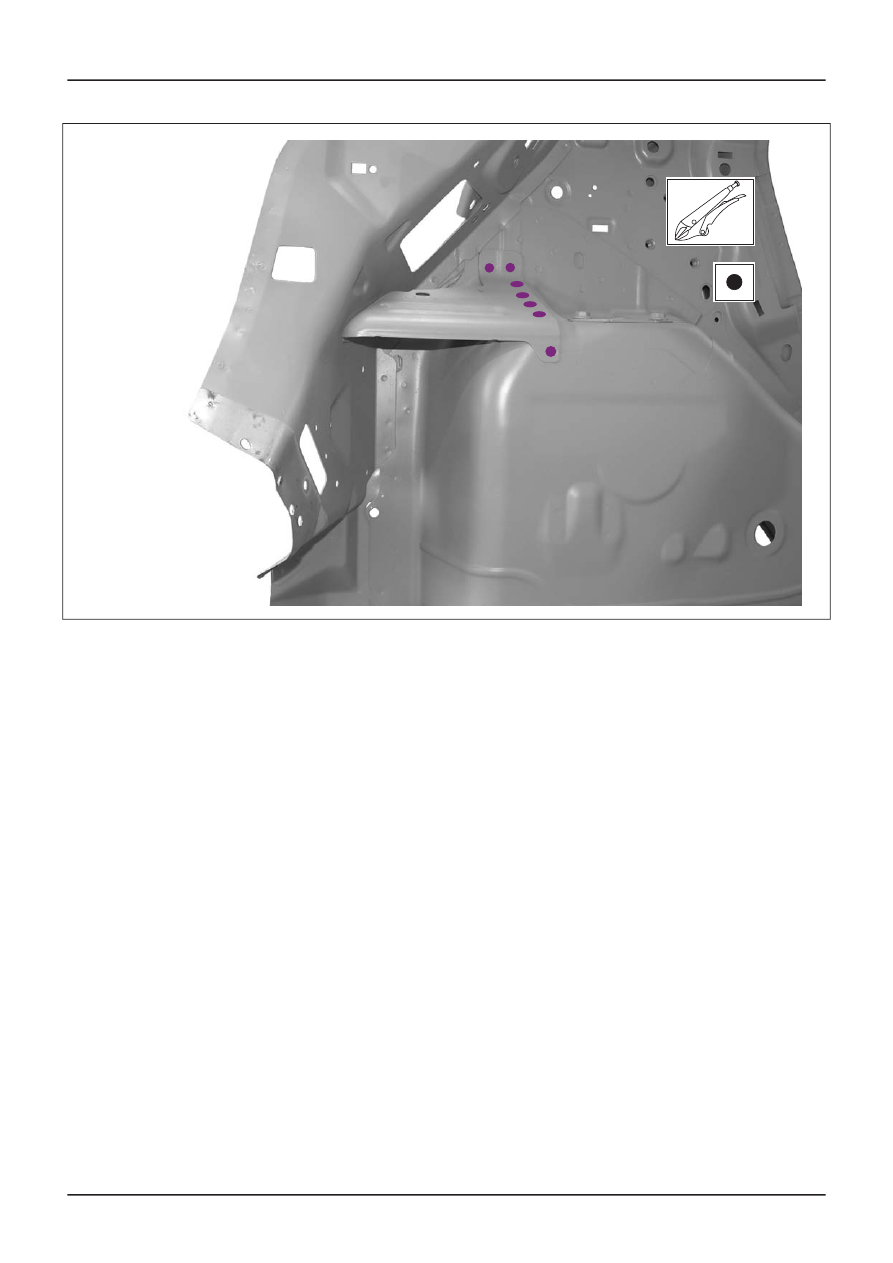

4.

Resistance spot weld - Panel thickness 3
mm and greater!

General Equipment: Locking Pliers

•

G1080223en

501-30-

35

Rear End Sheet Metal Repairs

501-30-

35

REMOVAL AND INSTALLATION

201

E111766

G1080223en

501-30-

36

Rear End Sheet Metal Repairs

501-30-

36

REMOVAL AND INSTALLATION

201
