Ford Fiesta (2011 year). Manual - part 145

7.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

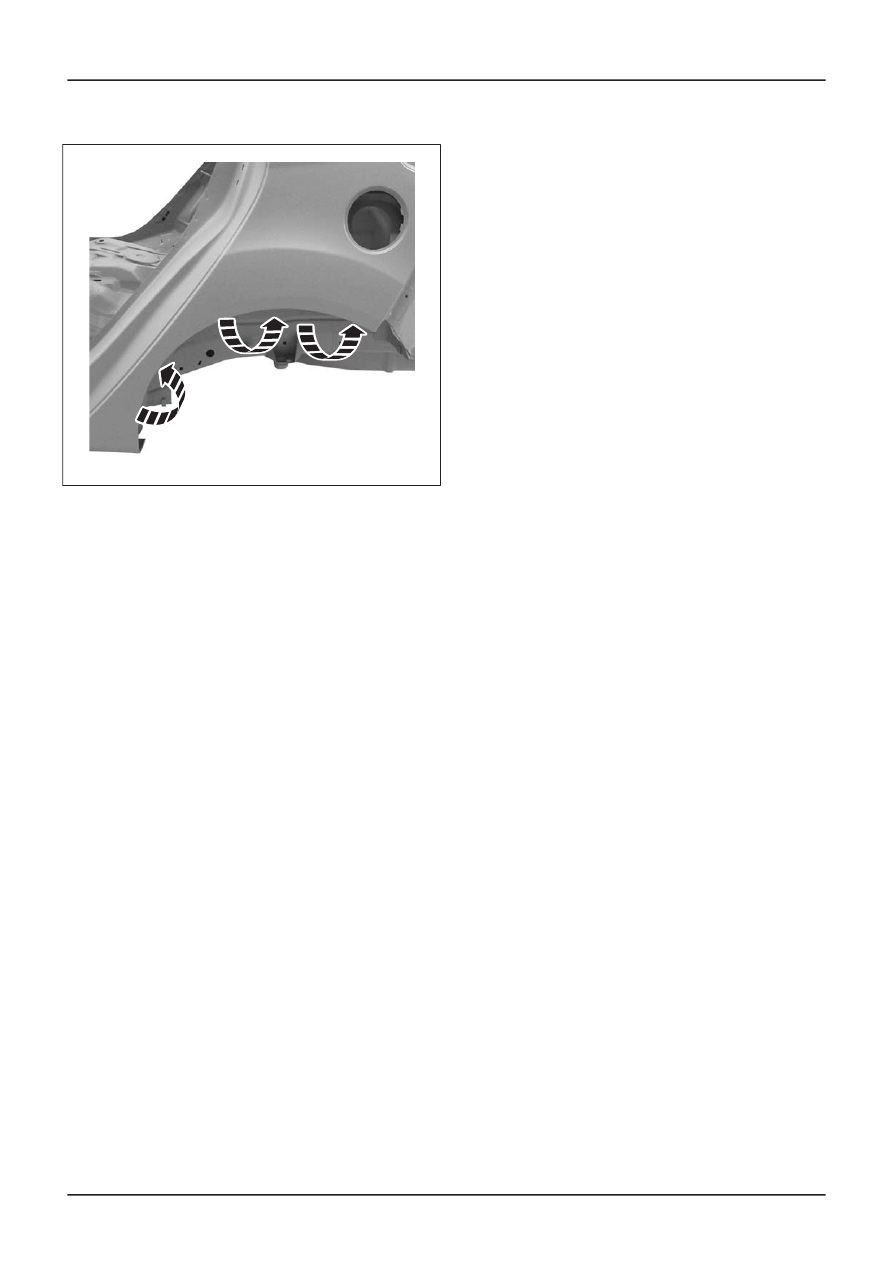

E112136

8.

General Equipment: Resistance Spotwelding

Equipment

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

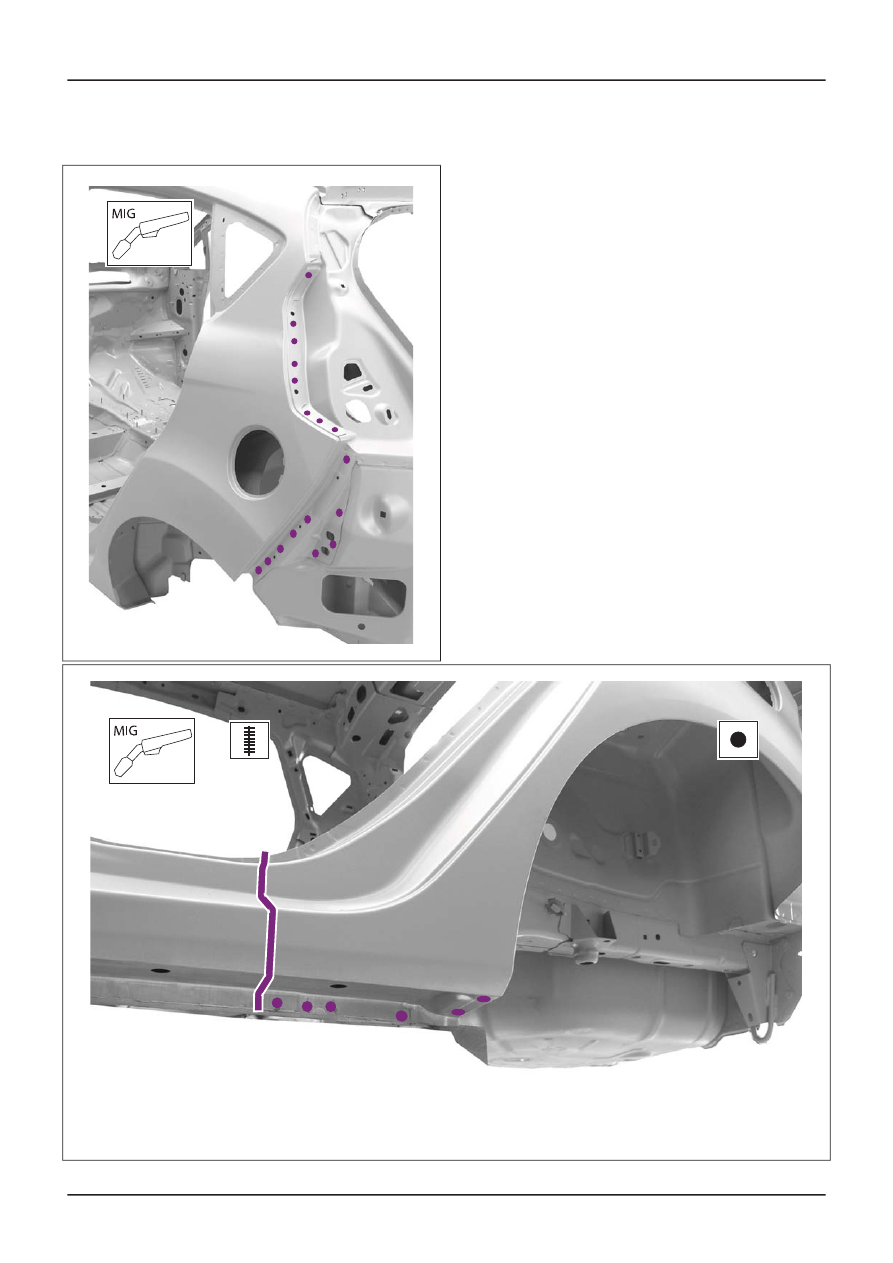

E112137

G1080221en

501-30-

21

Rear End Sheet Metal Repairs

501-30-

21

REMOVAL AND INSTALLATION

201

9.

E112138

10. • Liftgate

• Rear Lamp
• Rear Wheel Arch Trim
• Rocker Panel Trim
• Front and Rear Door
• Rear Bumper

Refer to: Rear Bumper Cover

(501-19

Bumpers, Removal and Installation).

Refer to: Loadspace Trim Panel - 5-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Refer to: C-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Rear Seat Cushion

(501-10 Seating,

Removal and Installation).

Refer to: Rear Seat Backrest

(501-10

Seating, Removal and Installation).

G1080221en

501-30-

22

Rear End Sheet Metal Repairs

501-30-

22

REMOVAL AND INSTALLATION

201

Water Drain Panel

General Equipment

Air Body Saw

Locking Pliers

General Equipment

Metal Inert Gas (MIG) Welding Equipment

Spot weld drill Bit

Removal

1.

Liftgate

•
• Rear Bumper

Refer to: Rear Bumper Cover

(501-19

Bumpers, Removal and Installation).

Refer to: Loadspace Trim Panel - 5-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Refer to: C-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Quarter Panel LH - 5-Door

(501-30

Rear End Sheet Metal Repairs, Removal
and Installation).

• Reposition the carpeting and the wiring

harness away from the working area.

2.

General Equipment: Spot weld drill Bit

•

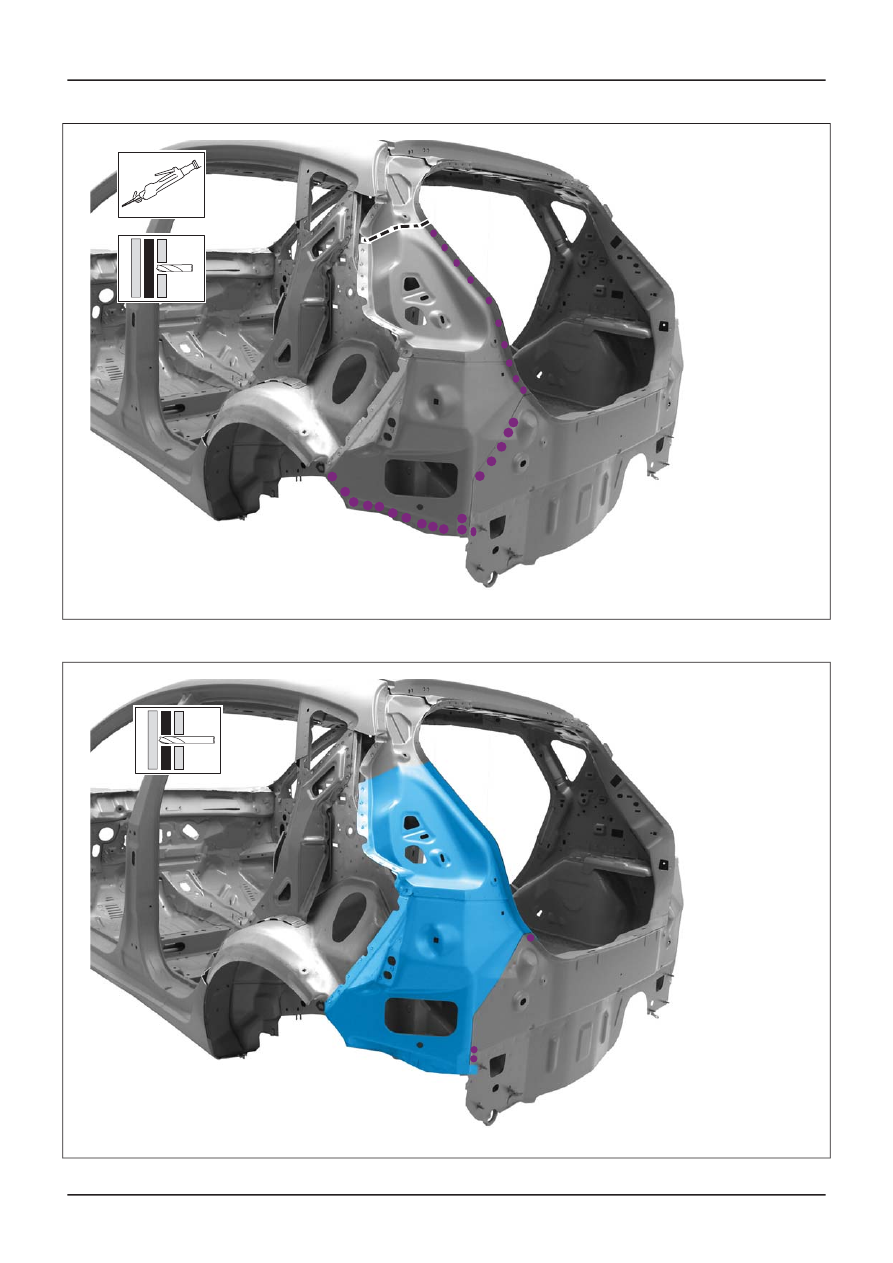

E111746

3.

General Equipment: Air Body Saw
General Equipment: Spot weld drill Bit

•

G1080222en

501-30-

23

Rear End Sheet Metal Repairs

501-30-

23

REMOVAL AND INSTALLATION

201

E111747

4.

General Equipment: Spot weld drill Bit

•

E111748

G1080222en

501-30-

24

Rear End Sheet Metal Repairs

501-30-

24

REMOVAL AND INSTALLATION

201
