Ford Fiesta (2011 year). Manual - part 143

11.

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E113737

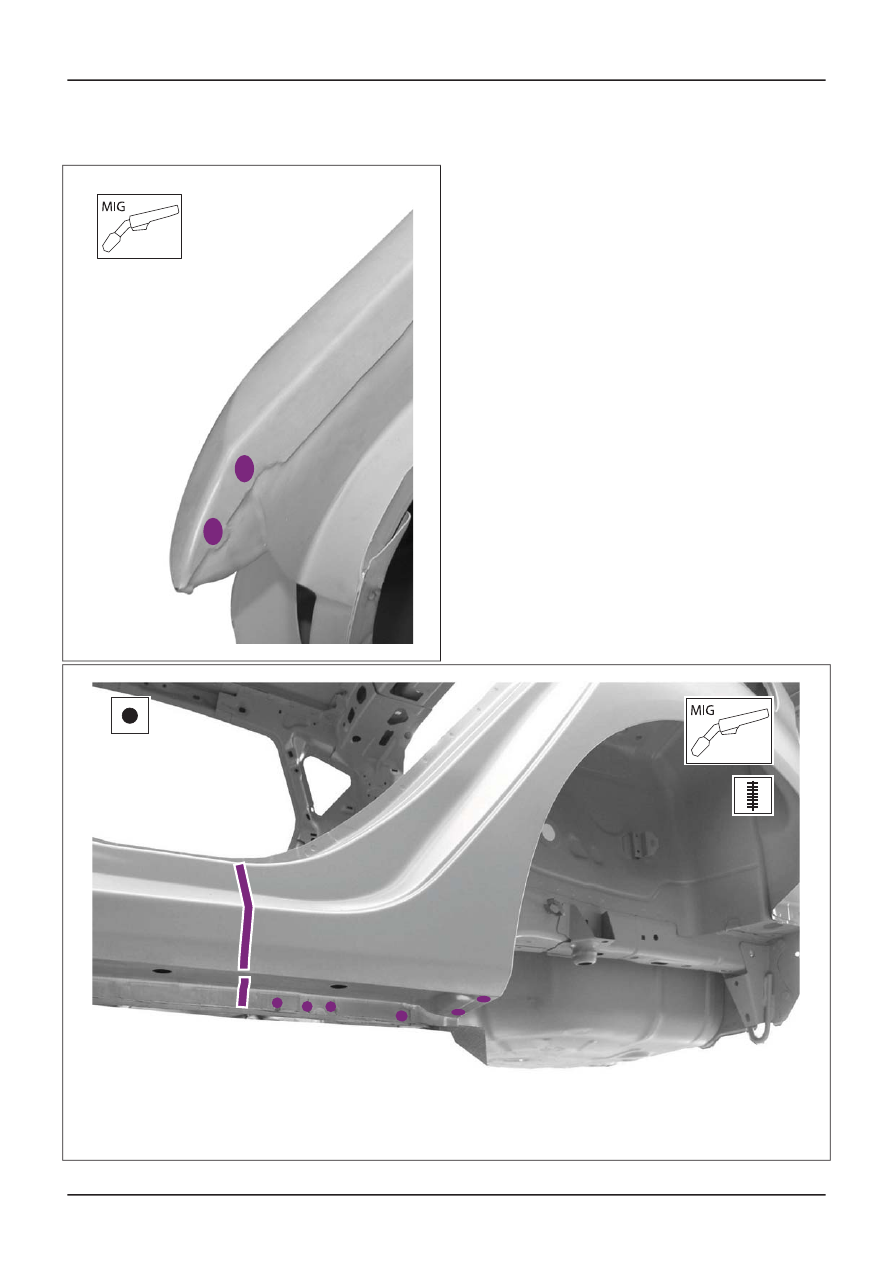

12.

General Equipment: Resistance Spotwelding

Equipment

General Equipment: Metal Inert Gas (MIG)

Welding Equipment

•

E113738

G1133600en

501-30-

13

Rear End Sheet Metal Repairs

501-30-

13

REMOVAL AND INSTALLATION

201

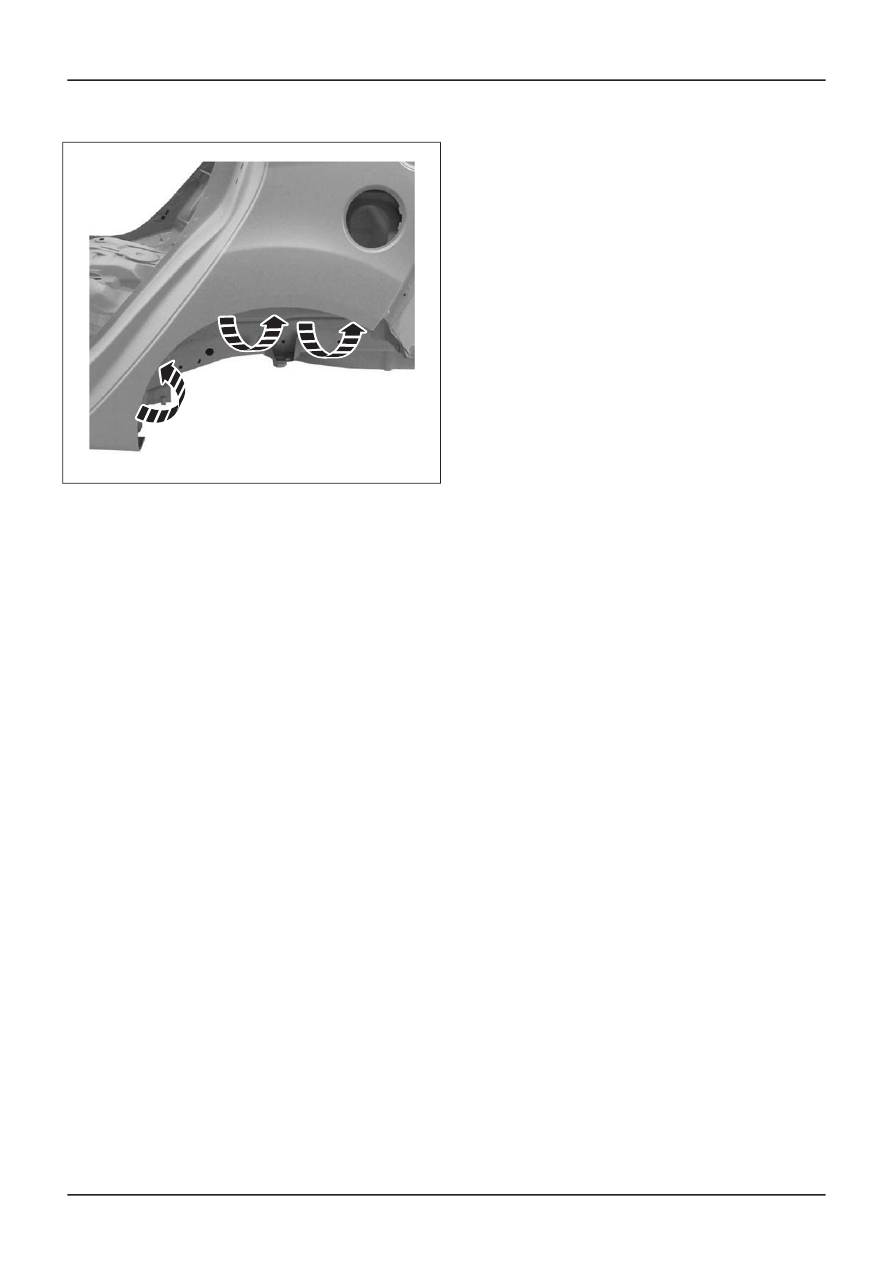

13.

E113739

14. • Liftgate

• Rear Lamp
• Rocker Panel Trim
• Front and Rear Door
• Rear Wheel Arch Trim
• Tank Filler Flap and Tank Filler
•

Refer to: Liftgate Trim Panel

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

Refer to: Rear Seat Cushion

(501-10 Seating,

Removal and Installation).

Refer to: Rear Seat Backrest

(501-10

Seating, Removal and Installation).

Refer to: Rear Bumper Cover - 4-Door

(501-19 Bumpers, Removal and
Installation).

Refer to: Rear Quarter Trim Panel

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: C-Pillar Trim Panel - 4-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Loadspace Trim Panel - 4-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

G1133600en

501-30-

14

Rear End Sheet Metal Repairs

501-30-

14

REMOVAL AND INSTALLATION

201

Quarter Panel LH — 5-Door

Materials

Specification

Name

WSS-M11P57-A5

Windshield Adhesive Kit

General Equipment

6 mm Drill Bit

General Equipment

Air Body Saw

Hot Air Gun

Metal Inert Gas (MIG) Welding Equipment

Resistance Spotwelding Equipment

Spot weld drill Bit

Removal

1.

Liftgate

•
• Tank Filler Flap and Tank Filler
• Rear Lamp
• Rear Wheel Arch Trim
• Rocker Panel Trim
• Front and Rear Door
•

Refer to: Rear Bumper Cover

(501-19

Bumpers, Removal and Installation).

Refer to: Loadspace Trim Panel - 5-Door

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

Refer to: Rear Quarter Trim Panel

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: C-Pillar Trim Panel - 5-Door

(501-05

Interior Trim and Ornamentation, Removal
and Installation).

Refer to: Rear Seat Cushion

(501-10 Seating,

Removal and Installation).

Refer to: Rear Seat Backrest

(501-10

Seating, Removal and Installation).

• Reposition the carpeting and the wiring

harness away from the working area.

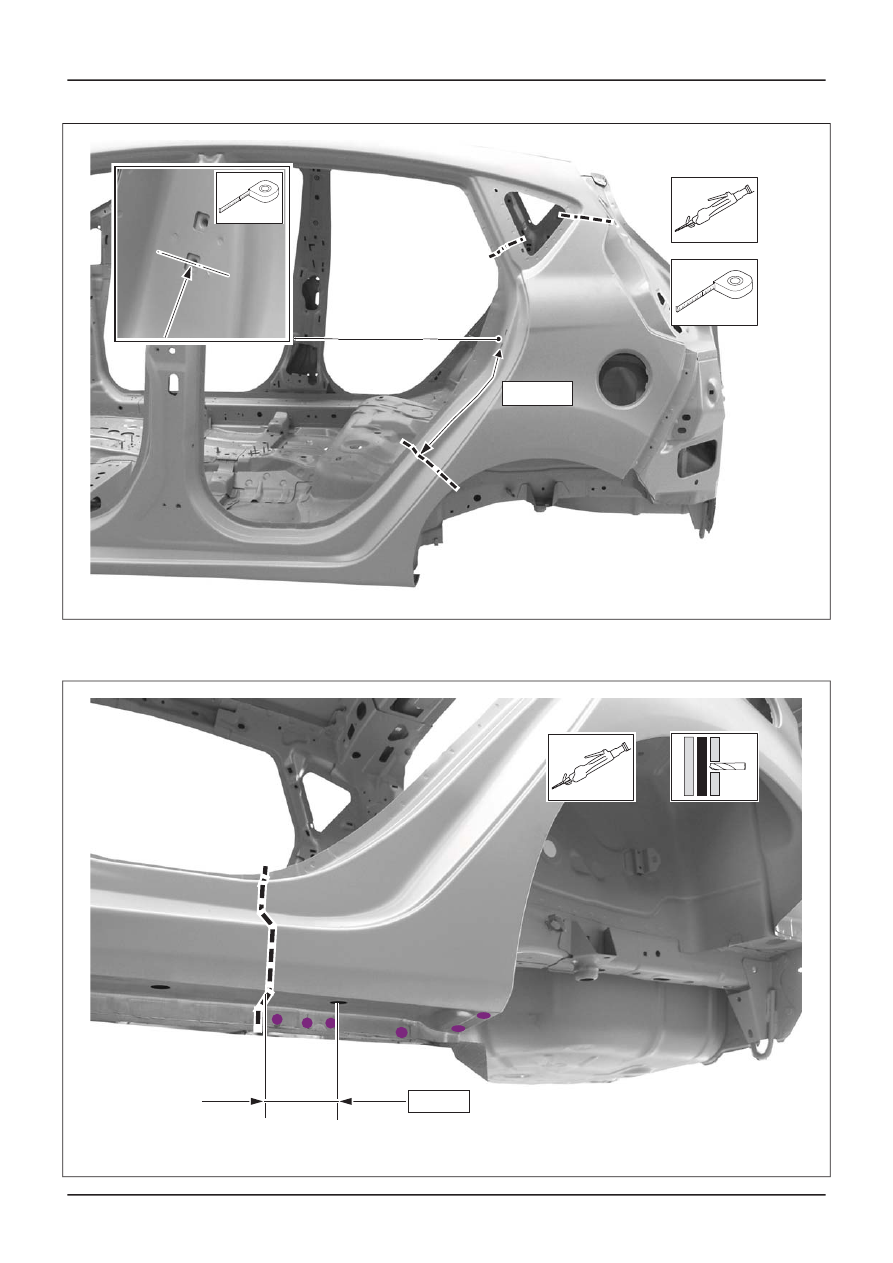

2.

Partial Replacement - Quarter Panel - Cut
Line Options

•

G1080221en

501-30-

15

Rear End Sheet Metal Repairs

501-30-

15

REMOVAL AND INSTALLATION

201

E112277

450 mm

3.

General Equipment: Air Body Saw
General Equipment: Spot weld drill Bit

•

E112128

80 mm

G1080221en

501-30-

16

Rear End Sheet Metal Repairs

501-30-

16

REMOVAL AND INSTALLATION

201
