8. Body dimensions, interior (3-door version)

1. All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

• The detailed views of measuring points 1, 2,

3 and 4 are shown looking from the vehicle
interior outwards.

Measuring points and dimensions

3 - 4 = 1365 mm

1 - 2 = 1366 mm

G1080186en

501-26-

28

and Tolerance Checks

501-26-

28

GENERAL PROCEDURES

201

E116072

2

4

1

3

4

3

2

1

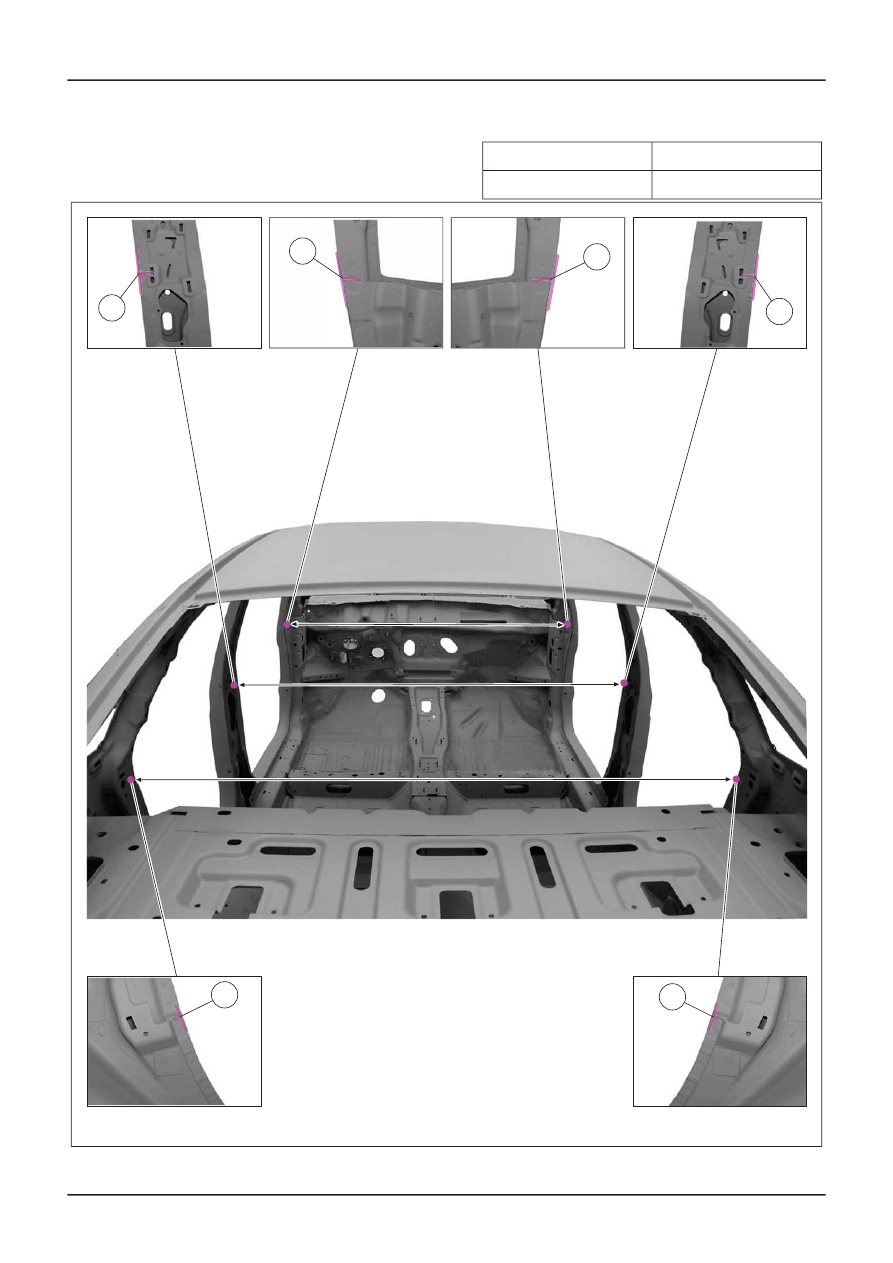

9. Body dimensions, interior (4-door version)

1. All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from

the center of the welded flange using a
symmetrically adjusted measuring gauge.

G1080186en

501-26-

29

and Tolerance Checks

501-26-

29

GENERAL PROCEDURES

201

• The detailed views of measuring points 1, 2,

3, 4, 5 and 6 are shown looking from the
vehicle interior outwards.

Measuring points and dimensions

5 - 6 = 1288 mm

1 - 4 = 1366 mm

2 - 3 = 1366 mm

E116073

1

6

5

2

4

3

G1080186en

501-26-

30

and Tolerance Checks

501-26-

30

GENERAL PROCEDURES

201

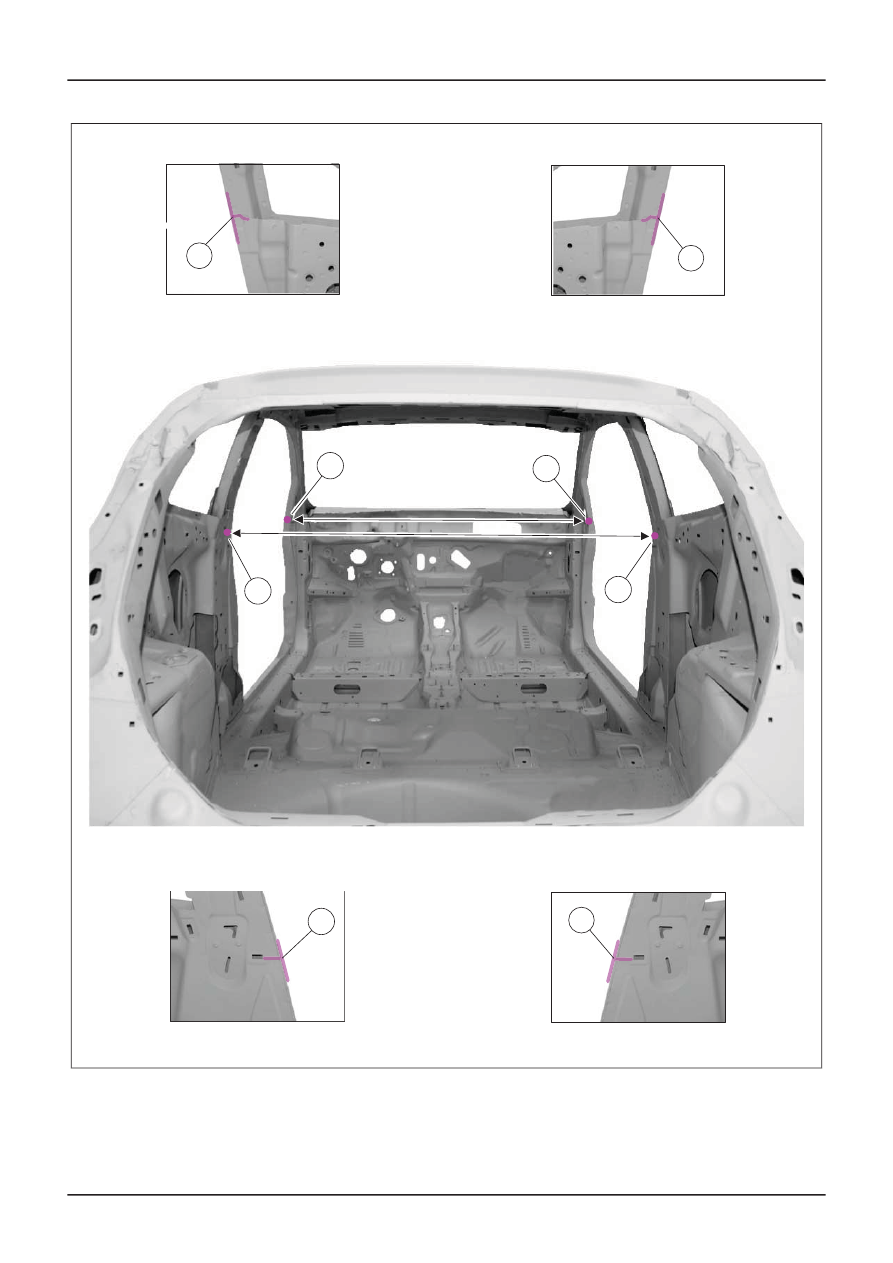

10. Body dimensions, interior (5-door version)

1. All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

• The detailed views of measuring points 1, 2,

3, 4, 5 and 6 are shown looking from the
vehicle interior outwards.

Measuring points and dimensions

5 - 6 = 1288 mm

1 - 4 = 1366 mm

2 - 3 = 1365 mm

G1080186en

501-26-

31

and Tolerance Checks

501-26-

31

GENERAL PROCEDURES

201
