Ford Fiesta (2011 year). Manual - part 114

E116066

2

1

3

5

1

6

2

4

4

3

6

5

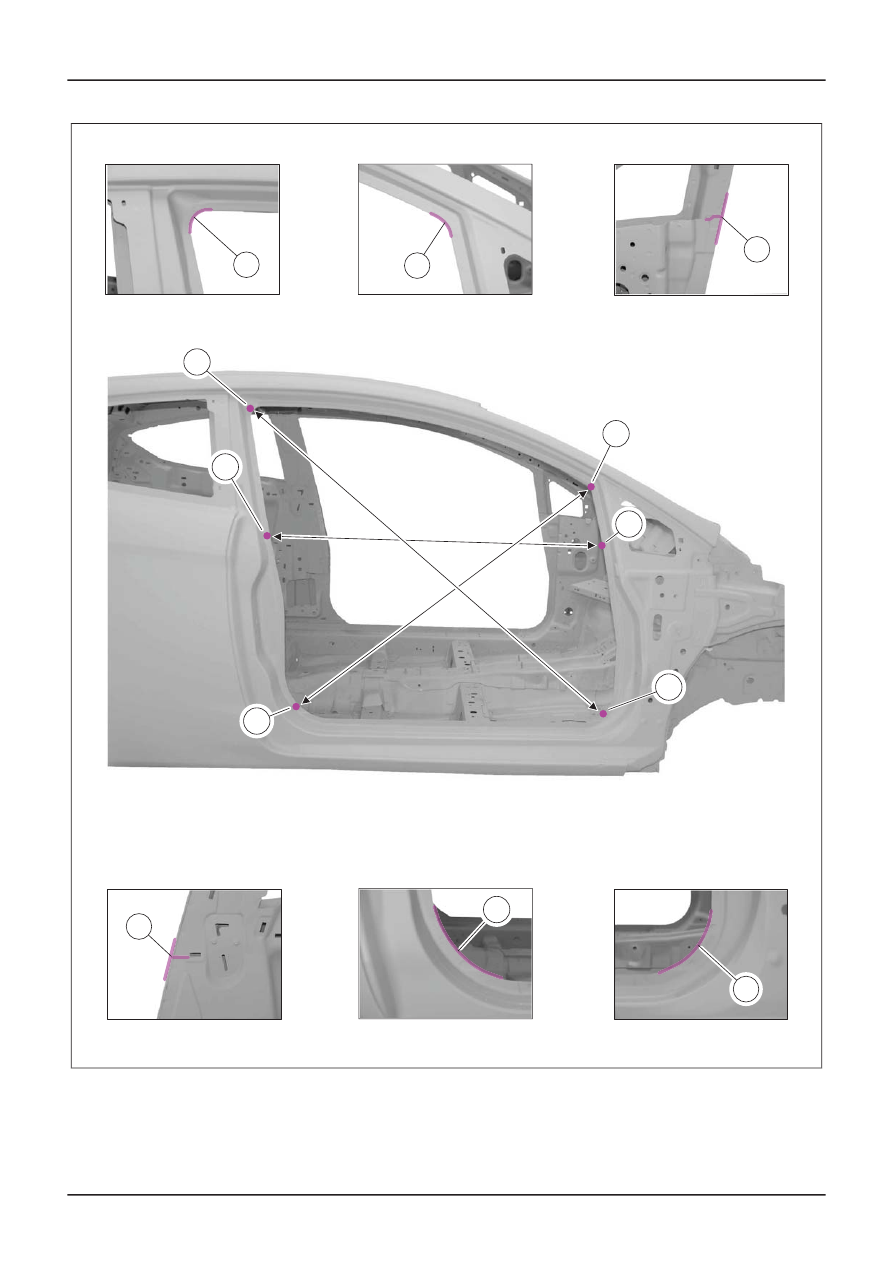

3. Body dimensions, side view (4-door version)

• All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from

the edge of the steel panel using a
symmetrically adjusted measuring gauge.

• Measuring points 1, 2, 3, 4, 6, 7, 10 and 11

are measured in the curve and represent the

G1080186en

501-26-

20

and Tolerance Checks

501-26-

20

GENERAL PROCEDURES

201

greatest distance to the measuring point
opposite.

• The detailed views of measuring points 5, 8,

9 and 12 are shown looking from the vehicle
interior outwards.

Measuring points and dimensions

4 - 7 = 1077 mm

1 - 10 = 920 mm

5 - 8 = 711 mm

2 - 11 = 1306 mm

9 - 12 = 797 mm

3 - 6 = 958 mm

G1080186en

501-26-

21

and Tolerance Checks

501-26-

21

GENERAL PROCEDURES

201

E116067

1

3

2

11

10

7

7

4

5

2

3

4

9

12

10

11

9

8

6

12

6

1

5

8

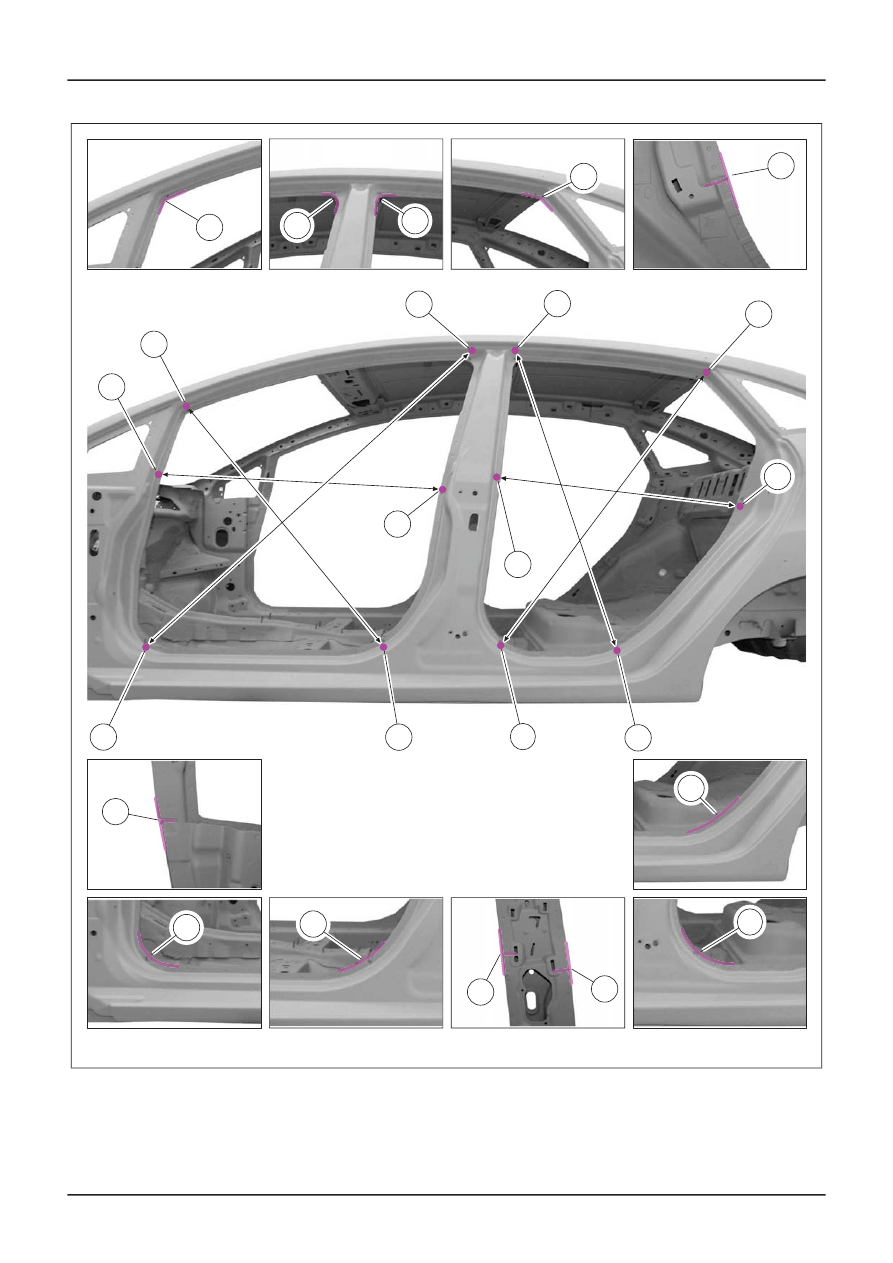

4. Body dimensions, side view (5-door version)

• All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from

the edge of the steel panel using a
symmetrically adjusted measuring gauge.

• Measuring points 1, 2, 3, 4, 6, 7, 10 and 11

are measured in the curve and represent the

G1080186en

501-26-

22

and Tolerance Checks

501-26-

22

GENERAL PROCEDURES

201

greatest distance to the measuring point
opposite.

• The detailed views of measuring points 5, 8,

9 and 12 are shown looking from the vehicle
interior outwards.

Measuring points and dimensions

4 - 7 = 1092 mm

1 - 10 = 923 mm

5 - 8 = 710 mm

2 - 11 = 1305 mm

9 - 12 = 795 mm

3 - 6 = 985 mm

G1080186en

501-26-

23

and Tolerance Checks

501-26-

23

GENERAL PROCEDURES

201
