Ford Fiesta (2011 year). Manual - part 115

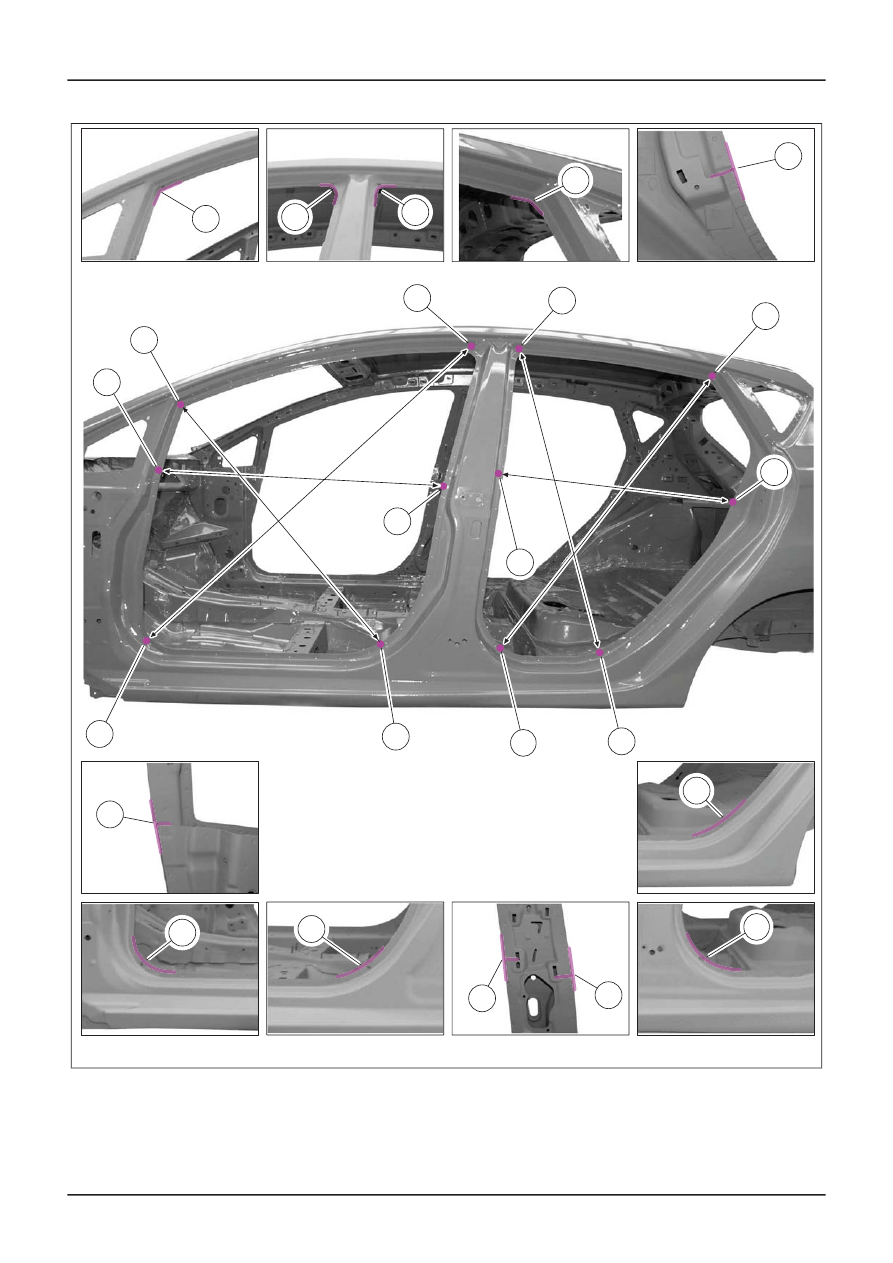

E116068

1

3

2

11

10

7

7

4

5

2

3

4

9

12

10

11

9

8

6

12

6

1

5

8

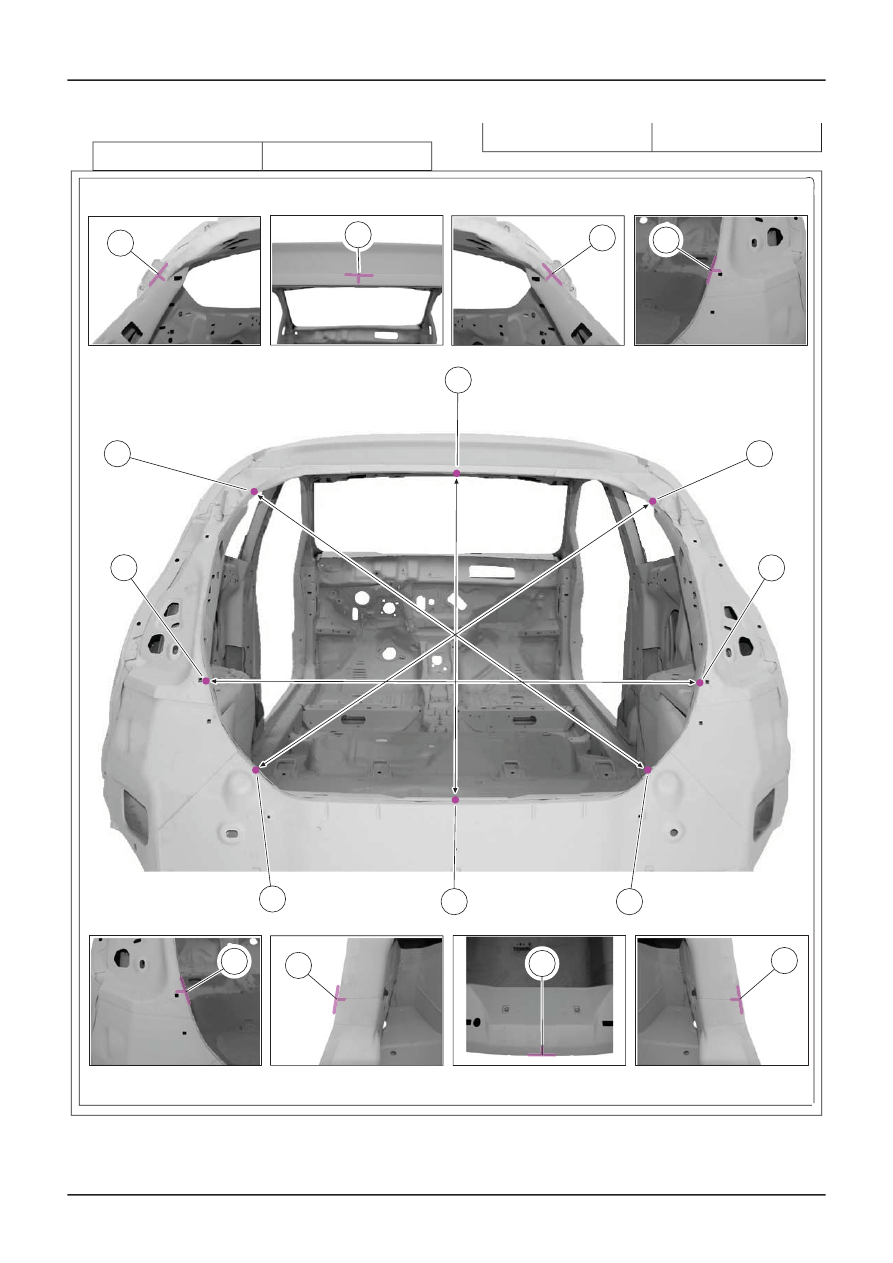

5. Body dimensions, rear (3-door version)

• All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from

the center of the welded flange using a
symmetrically adjusted measuring gauge.

G1080186en

501-26-

24

and Tolerance Checks

501-26-

24

GENERAL PROCEDURES

201

Measuring points and dimensions

3 - 7 = 1063 mm

1 - 5 = 1064 mm

4 - 8 = 1025 mm

2 - 6 = 773 mm

E116069

7

5

6

7

8

8

4

5

6

4

1

3

3

2

2

1

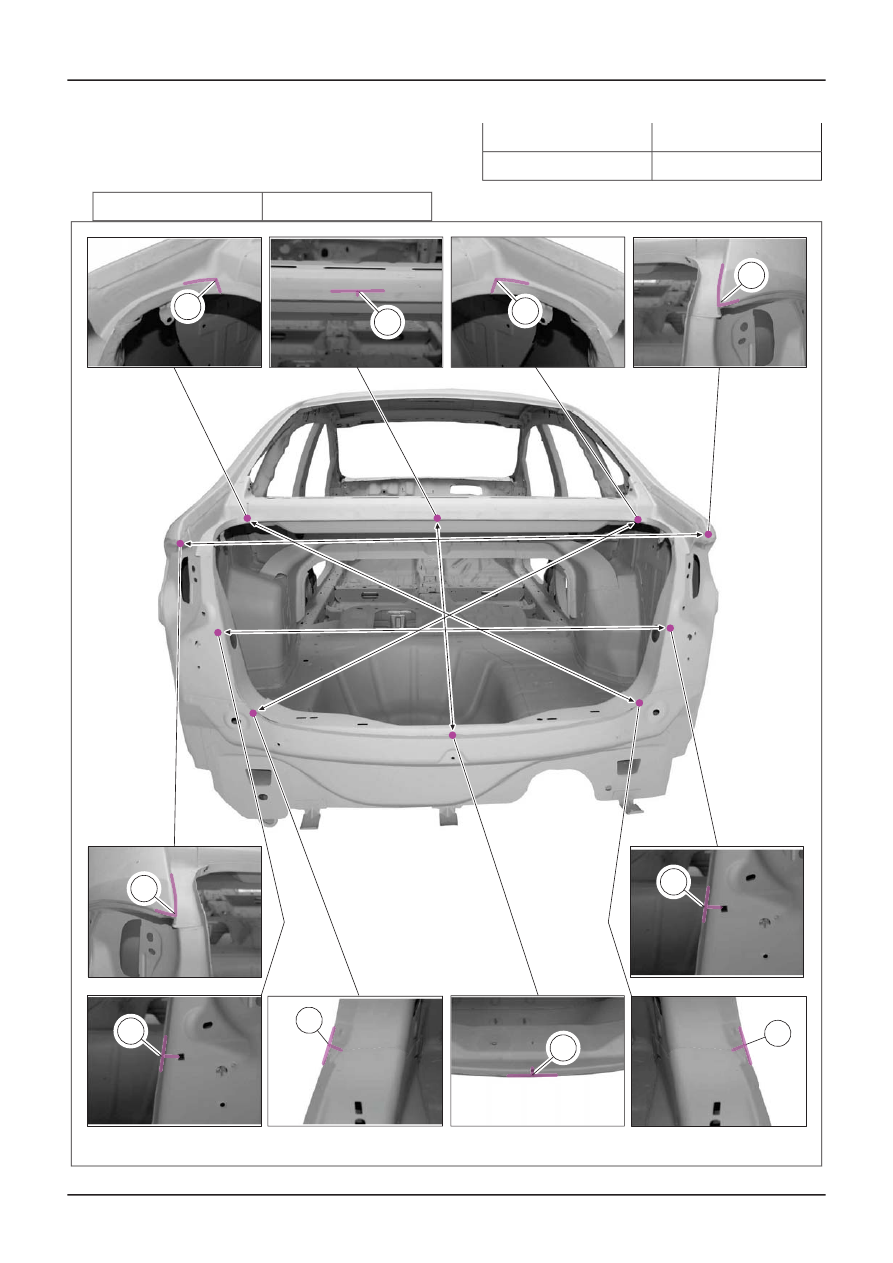

6. Body dimensions, rear (4-door version)

• All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from

G1080186en

501-26-

25

and Tolerance Checks

501-26-

25

GENERAL PROCEDURES

201

the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

4 - 10 = 1089 mm

1 - 6 = 985 mm

5 - 9 = 992 mm

2 - 7 = 502 mm

3 - 8 = 986 mm

E116070

2

3

4

1

5

7

6

9

10

8

G1080186en

501-26-

26

and Tolerance Checks

501-26-

26

GENERAL PROCEDURES

201

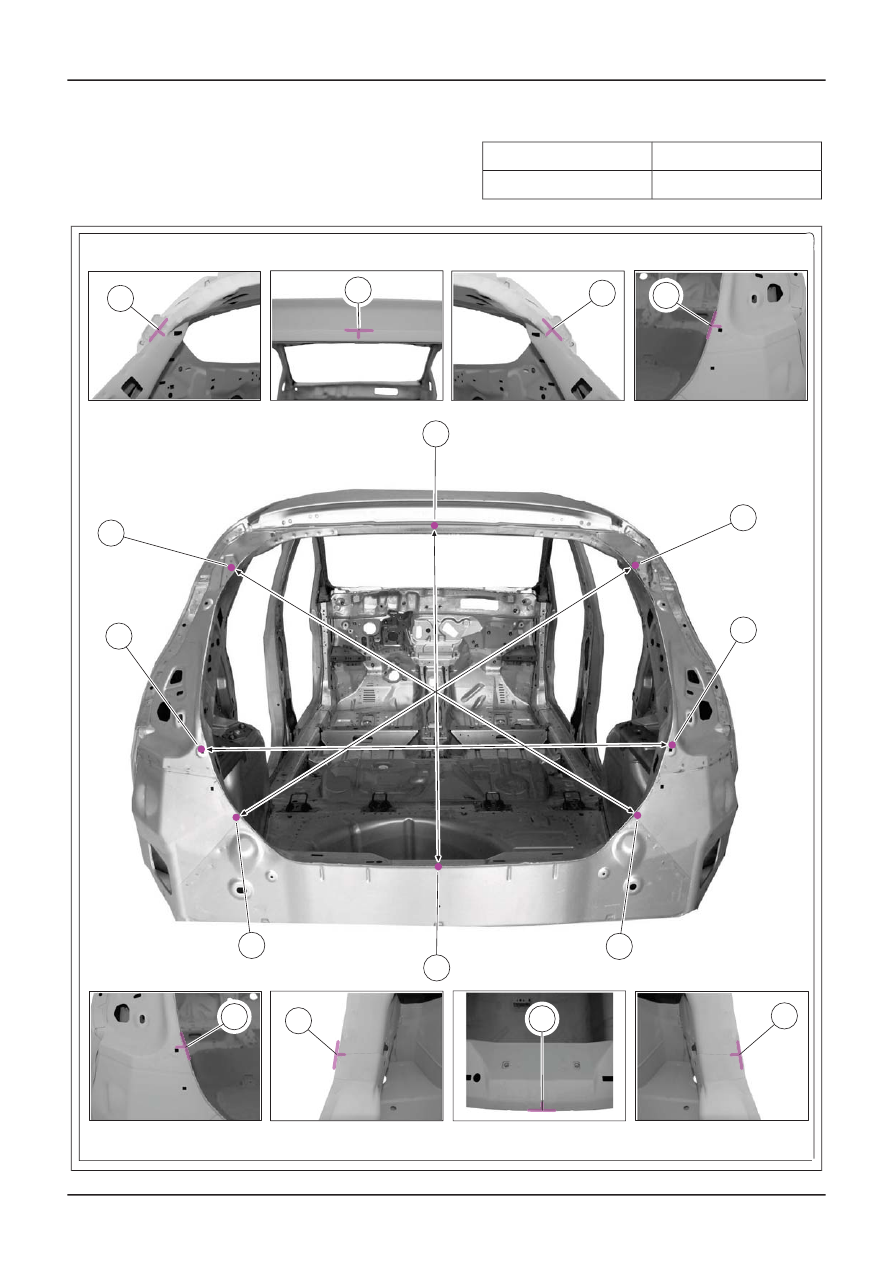

7. Body dimensions, rear (5-door version)

• All dimensions with tolerance ± 3 mm. All

dimensions were determined starting from
the center of the welded flange using a
symmetrically adjusted measuring gauge.

Measuring points and dimensions

3 - 7 = 1062 mm

1 - 5 = 1062 mm

4 - 8 = 1024 mm

2 - 6 = 774 mm

E116071

7

5

6

7

8

8

4

5

6

4

1

3

3

2

2

1

G1080186en

501-26-

27

and Tolerance Checks

501-26-

27

GENERAL PROCEDURES

201
