Engine — V8 (4V)

303-01c-53

DISASSEMBLY (Continued)

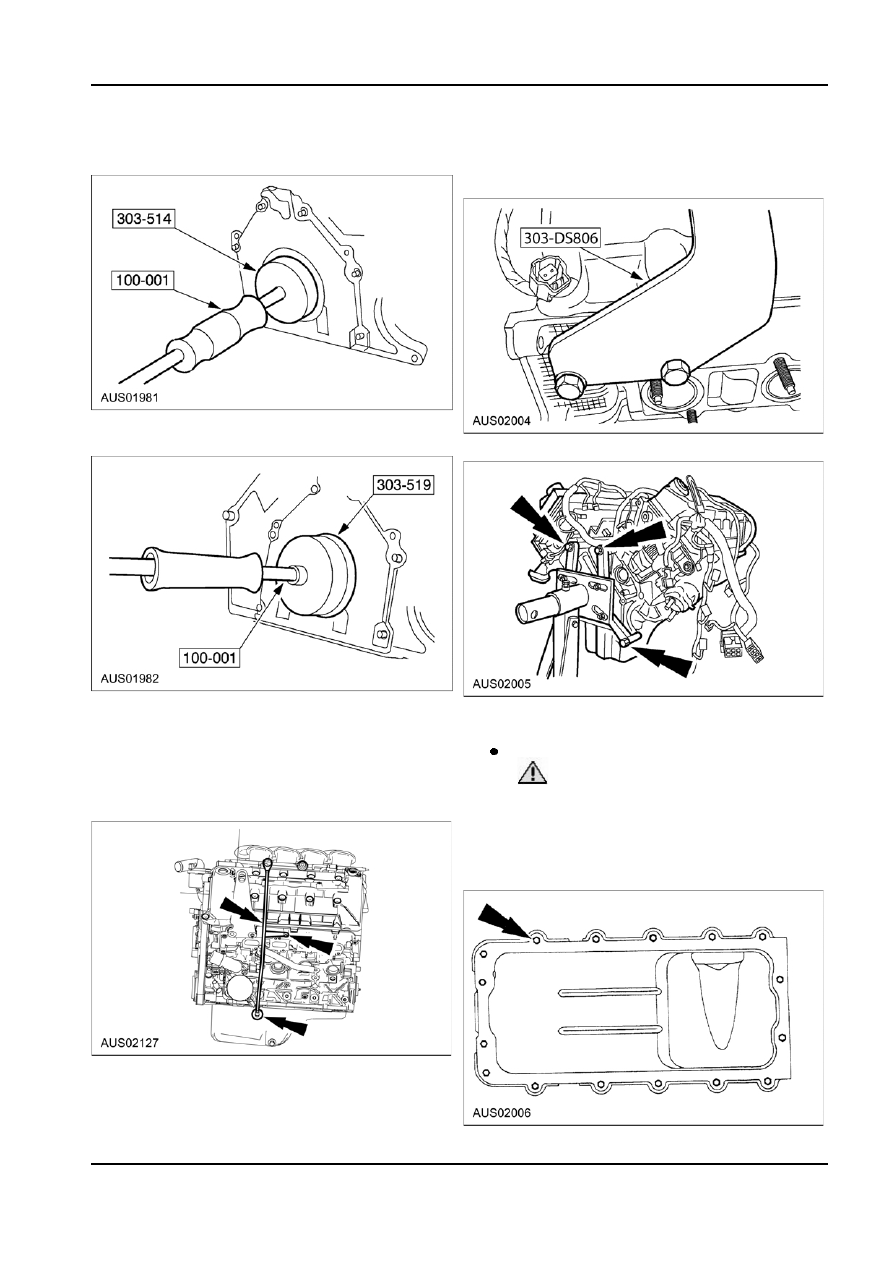

2.  Using the special tools, remove the rear oil

7.  Install the lifting bracket special tools on the LH

slinger.

and RH sides of the engine.
NOTE: LH shown, RH similar.

3.  Using the special tools, remove the rear main

seal.

8.  Mount the engine on a work stand.

4.  Lower the engine onto the wooden blocks.

9.  Drain oil, remove filter.

Remove the bolts and the oil pan.

5.  Remove the LH exhaust manifold.

Clean and inspect the sealing surfaces.



1.  Remove the eight bolts.



2.  Remove the manifold and discard the gasket.

 CAUTION: Do not use metal scrapers,

6.  Remove the stud and the oil level indicator and

wire brushes, power abrasive discs or

tube.

other abrasive means to clean the sealing

surfaces. These tools cause scratches and

gouges which make leak paths. Use a

plastic scraping tool to remove all traces

of old sealant.

G89796 en

303-01c-54

Engine — V8 (4V)

303-01c-54

DISASSEMBLY (Continued)

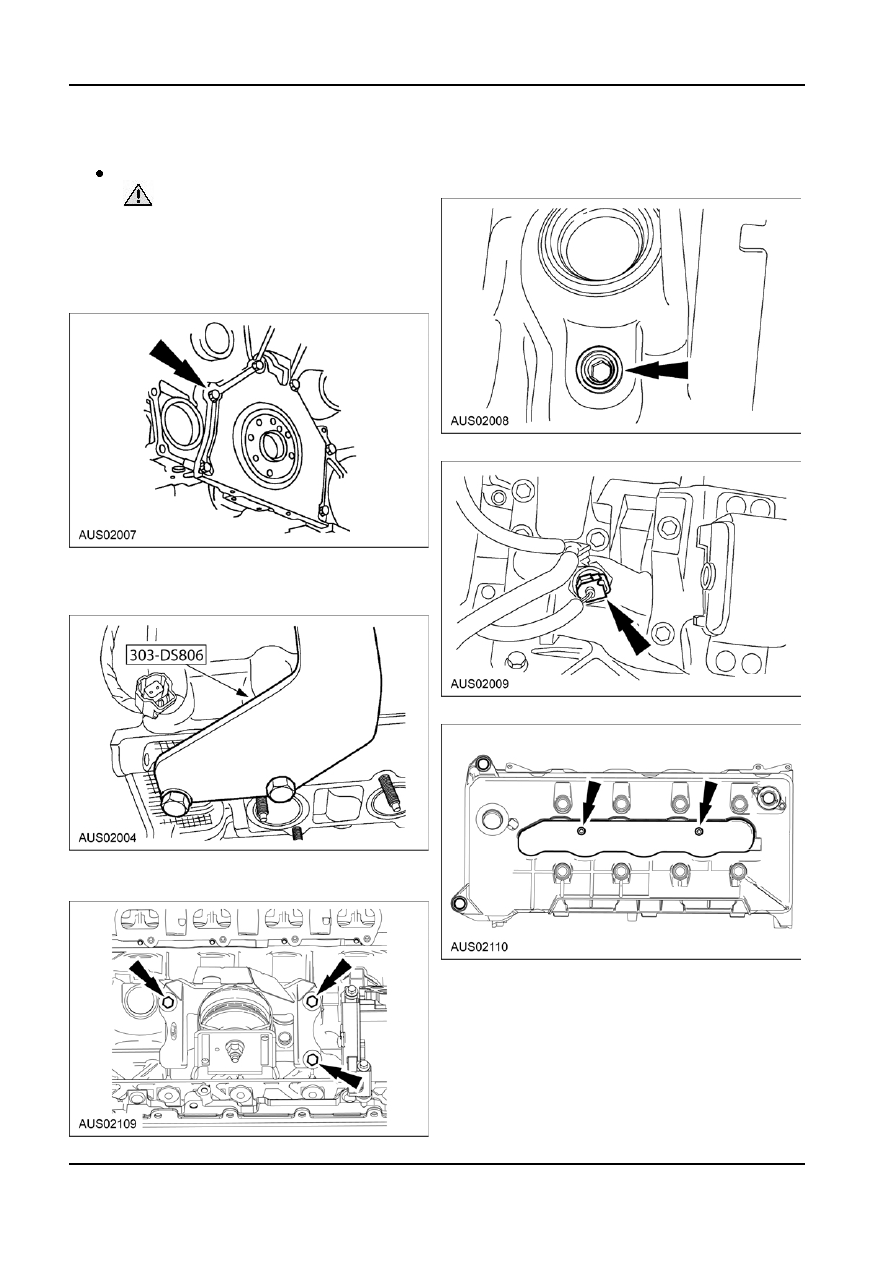

13. Remove the cylinder block drain plugs, and drain

10. Remove the bolts and the rear seal retainer plate.

the coolant in a suitable container.

Clean and inspect the sealing surfaces.

NOTE: LH shown, RH similar.

 CAUTION: Do not use metal scrapers,

wire brushes, power abrasive discs or

other abrasive means to clean the sealing

surfaces. These tools cause scratches and

gouges which make leak paths. Use a

plastic scraping tool to remove all traces

of old sealant.

14. Disconnect the oil pressure sender.

11. Remove the special tools from the LH and RH

sides of the engine.
NOTE: LH shown, RH similar.

15. Remove the bolts and the LH ignition coil cover.

12. Remove the RH and LH engine mounts.

NOTE: LH shown, RH similar.

G89796 en

303-01c-55

Engine — V8 (4V)

303-01c-55

DISASSEMBLY (Continued)

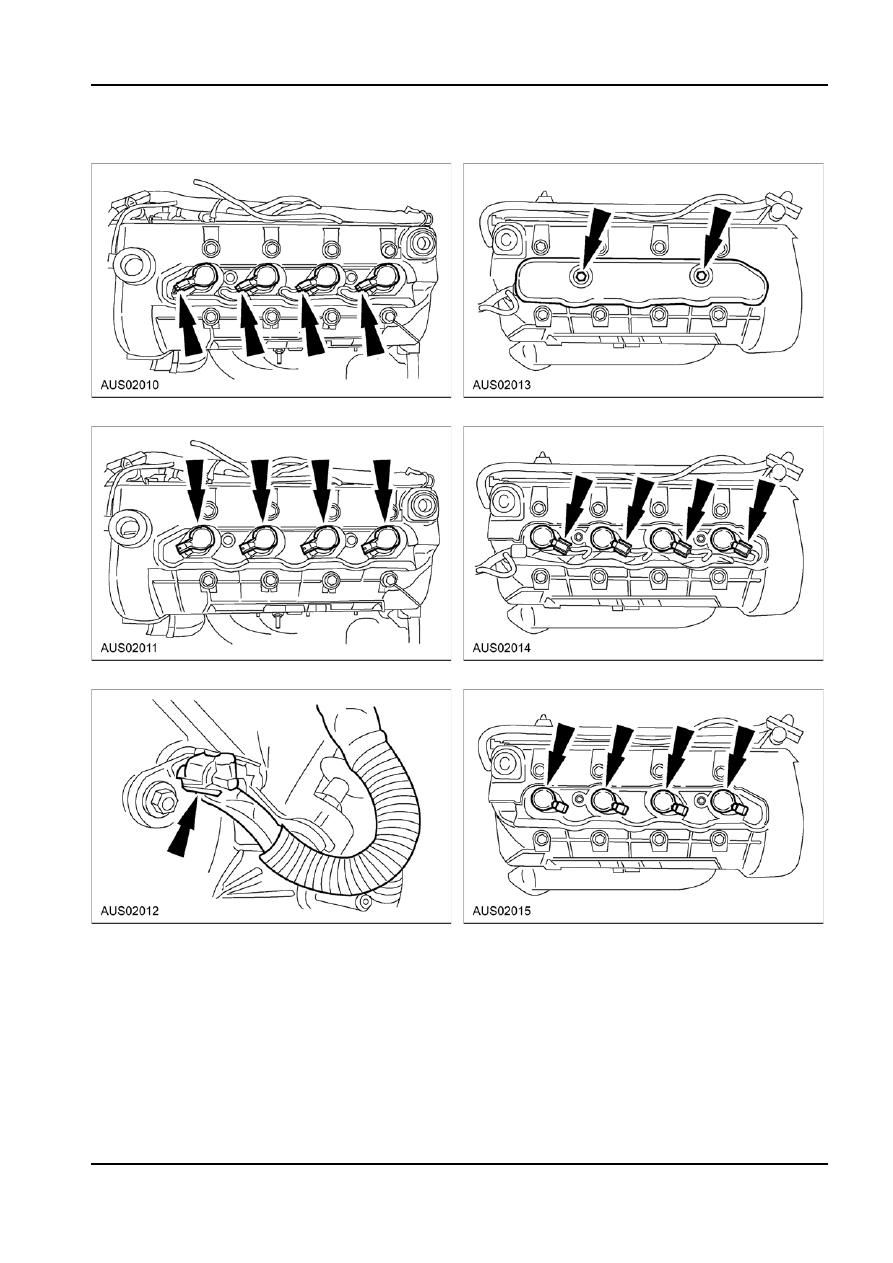

16. Disconnect the ignition coils.

19. Remove the bolts and the RH ignition coil cover.

17. Remove the ignition coils.

20. Disconnect the ignition coils.

18. Disconnect the camshaft position (CMP) sensor.

21. Remove the ignition coils.

G89796 en

303-01c-56

Engine — V8 (4V)

303-01c-56

DISASSEMBLY (Continued)

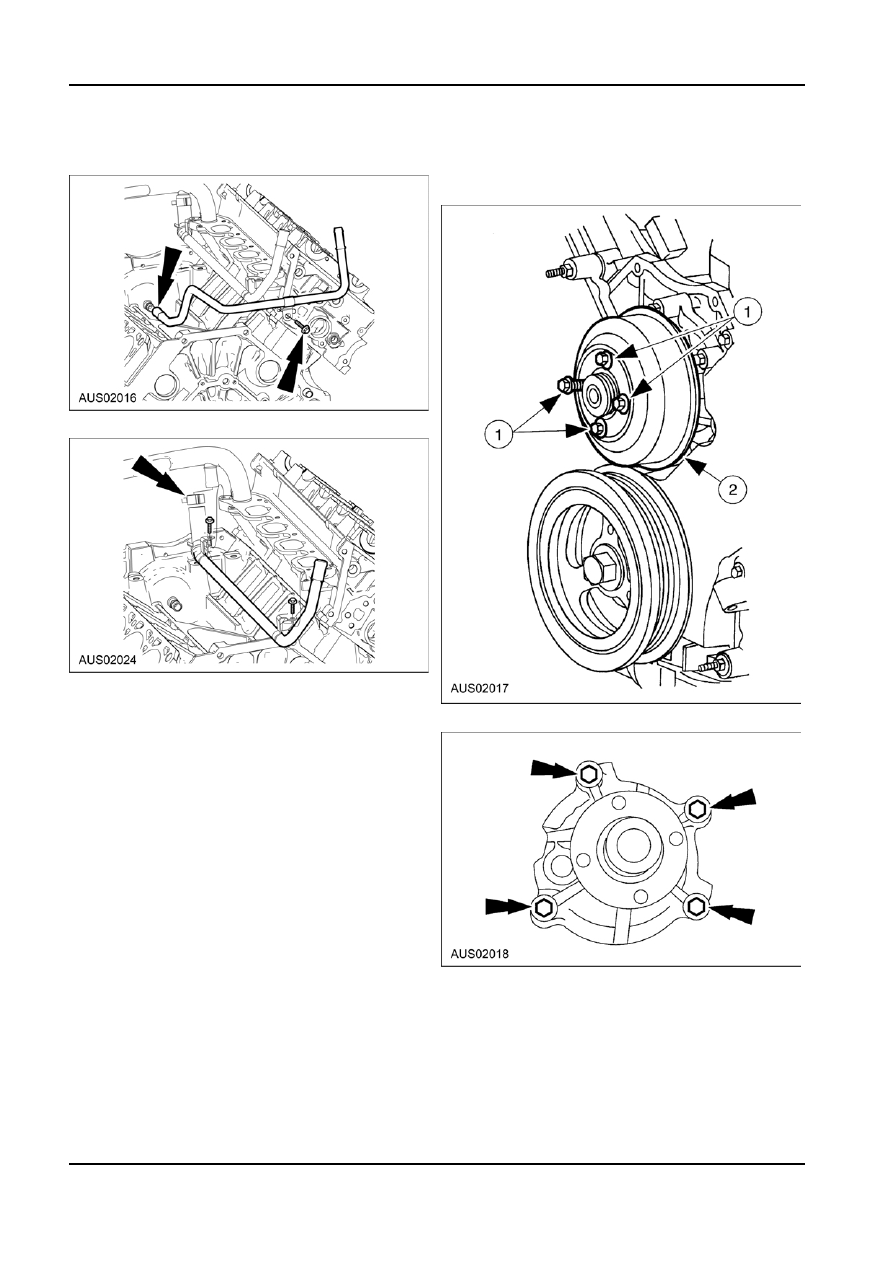

22. Remove the heater return tube and heater supply 24. Remove the water pump pulley.

tubes.



1.  Remove the bolts.

 2.

Remove

the

pulley.

23. Remove the Heater supply tube.

25. Remove the water pump bolts.
