Vagoneta

E175810

Valor de la carga

máxima

Versión

5.000 N

Todas las vago-

netas

Vehículos con carrocería abierta

Nota: El número de puntos de anclaje
puede variar dependiendo del modelo de
su vehículo.

No utilice los puntos de anclaje bajo las
siguientes condiciones:

•

Cualquier señal de desgaste o daño.

•

La barra de apoyo de los puntos de
anclaje muestra señales de desgaste,
daño o distorsión.

E199710

Basic 3.5 toneladas

Carga máxima kg

(lb)

Accesorios de

retención de carga

450 kg

A

500 kg

B

450 kg

C

400 kg

D

Premium 3.5 y 4.7 toneladas

Carga máxima kg

(lb)

Accesorios de

retención de carga

450 kg

A

1.000 kg

B

450 kg

C

800 kg

D

COMPUERTA TRASERA

AVISOS

No exceda el máximo permitido de
carga sobre la compuerta trasera de
150 kg.

No conduzca el vehículo con la
compuerta trasera en posición baja.

Asegúrese de asegurar firmemente
la compuerta trasera para evitar que
se caiga.

Nota: Baje la compuerta trasera para
mejorar el acceso a las cargas.

Nota: Al cerrar la compuerta trasera, quite
toda la suciedad entre la compuerta trasera
y el espacio de carga.

Nota: Use el triángulo de advertencia al
bajar la compuerta trasera.

Cómo bajar la compuerta trasera

E199736

1.

Empuje la parte superior de la
compuerta trasera y empuje el
enganche hacia arriba.

2. Baje levemente la compuerta trasera.

3. Suelte ambos cables de soporte de la

compuerta trasera.

4. Baje la compuerta trasera.

ACCESO A LA PLATAFORMA

ALERTA

Asegúrese de asegurar firmemente
el panel lateral para evitar que se
caiga.

Nota: Recomendamos el uso de la placa
antideslizante para pies cuando exista la
posibilidad de un derrame de la carga.

Nota: Baje el panel lateral para mejorar el
acceso a las cargas.

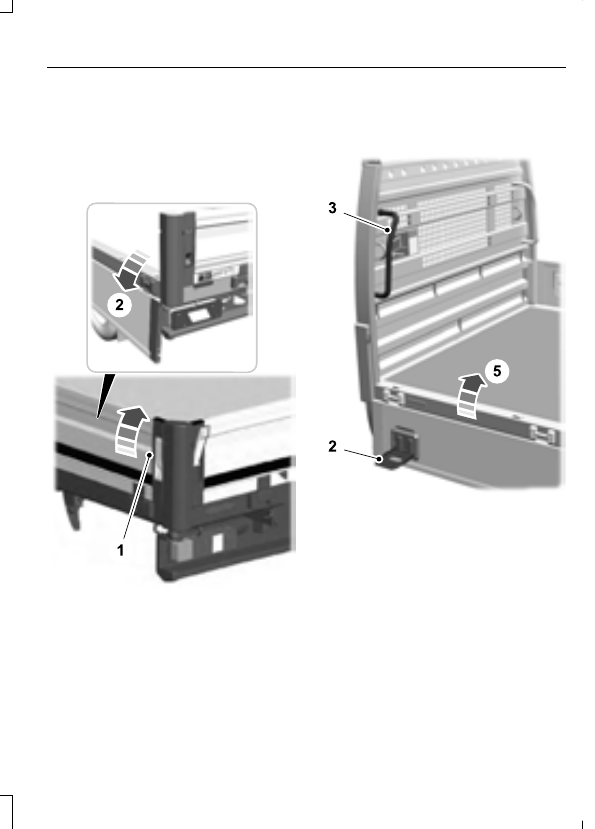

Apertura del panel lateral

E199737

1.

Empuje la parte superior del panel
lateral y jale el enganche hacia arriba.

2. Jale para abrir el panel lateral.

Acceso a la plataforma de carga

 (Si

está equipado)

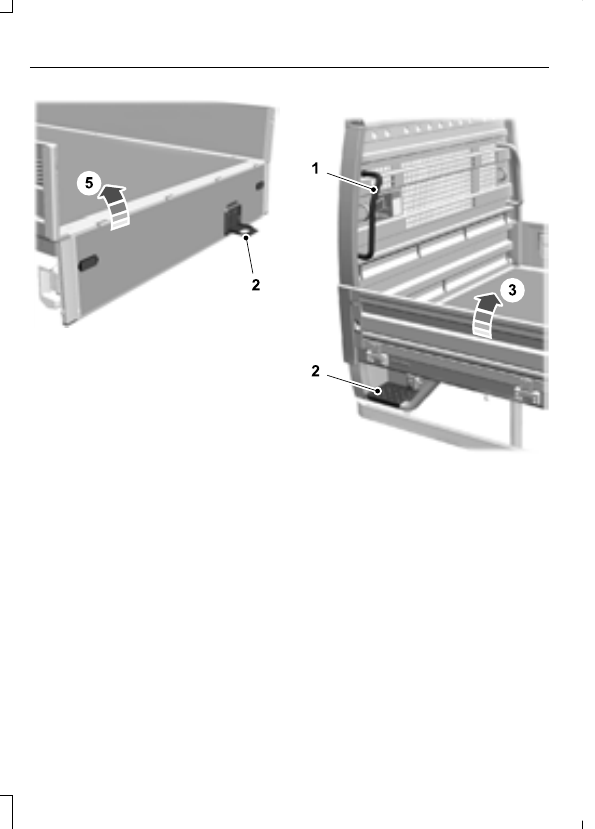

Uso de la placa antideslizante plegable

E199738

E200249

1.

Baje el panel lateral o la compuerta
trasera.

2. Baje la placa antideslizante.

3. Sostenga la manija de agarre.

4. Coloque un pie sobre la placa

antideslizante.

5. Suba hasta la plataforma de carga.

Desmonte la plataforma de carga en orden
inverso.

Uso de la placa antideslizante para pies

E199739

1.

Sostenga la manija de agarre.

2. Coloque un pie sobre la placa

antideslizante.

3. Suba hasta la plataforma de carga.

Desmonte la plataforma de carga en orden
inverso.
