Ford Transit Custom (2017). Manual en espanol - parte 38

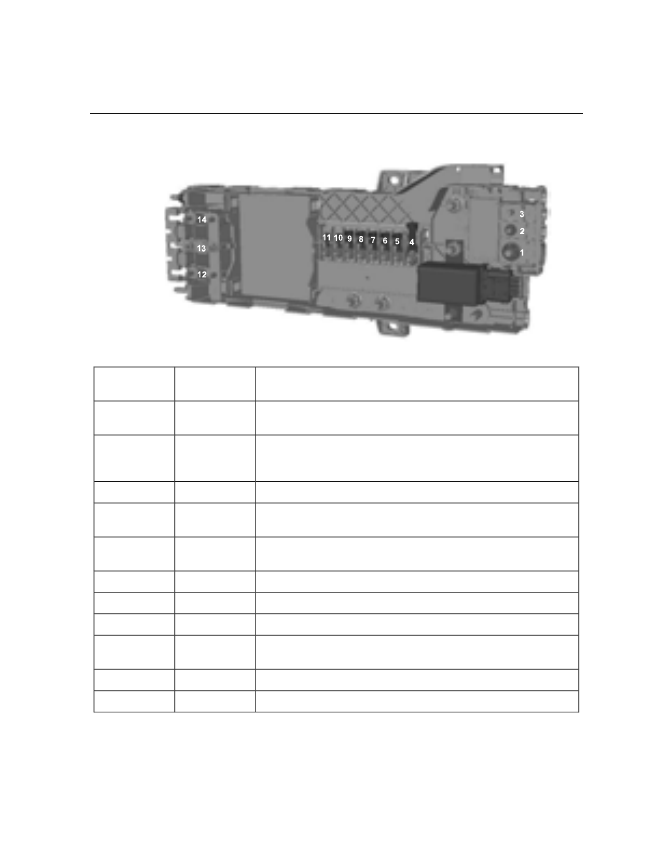

Caja de prefusibles

E148828

Circuitos protegidos

Amperaje del

fusible

Fusible

Motor de arranque, alternador, alimentación de la caja de
conexiones del motor

470 A

1

Alimentación de poder de la caja de fusibles del compar-
timiento del pasajero y caja de fusibles del módulo de
control de la carrocería

100 A

2

No se usa

40 A

3

Caja de fusibles del pasajero sin arranque debido a la
alimentación 1

200 A

4

Caja de fusibles del pasajero sin arranque debido a la
alimentación 3

100 A

5

Calefacción eléctrica de la cabina

80 A

6

Parabrisas desempañado

80 A

7

Alimentación de poder de la caja de conexiones del motor

100 A

8

Caja de fusibles del pasajero sin arranque debido a la
alimentación 2

100 A

9

Caja de fusibles del módulo de control de la carrocería

60 A

10

Caja de fusibles del módulo de control de la carrocería

60 A

11

153

Fusibles

Circuitos protegidos

Amperaje del

fusible

Fusible

Conexión del cliente 1 (opcional)

60 A

12

Conexión del cliente 2

60 A

13

Conexión del cliente 3 (opcional)

60 A

14

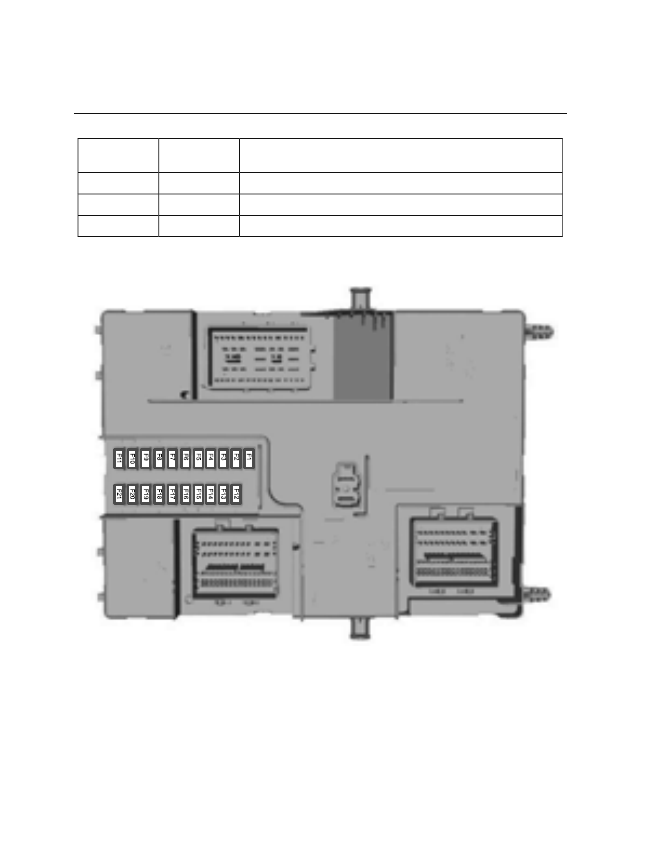

Caja de fusibles del módulo de control de la carrocería

E148830

154

Fusibles

Circuitos protegidos

Amperaje del

fusible

Fusible

Bloqueo central 1

15 A

1

Bloqueo central 2

15 A

2

Alimentación del interruptor de encendido

15 A

3

Módulo de ayuda de estacionamiento

5 A

4

Módulo del sensor de lluvia

5 A

5

Alimentación de la bomba del lavador

15 A

6

Alimentación del espejo

7,5 A

7

Alimentación de los faros de niebla

15 A

8

Alimentación de la luz alta derecha

10 A

9

Alimentación de la luz alta izquierda

10 A

10

Luz exterior derecha

25 A

11

Alimentación de la alarma con batería de respaldo, claxon
de seguridad

20 A

12

Alimentación de diagnóstico a bordo 2, alimentación del
ahorrador de batería

15 A

13

Alimentación del indicador de dirección, alimentación del
faro trasero para niebla, alimentación de las luces de
conducción diurna

25 A

14

Luz exterior izquierda

25 A

15

Radio, CD, alimentación de la navegación

20 A

16

Cluster

7,5 A

17

Módulo del interruptor de la luz, alimentación del módulo
del volante de la dirección

10 A

18

Sistema de audio

5 A

19

Alimentación del encendido del sistema antirrobo pasivo

5 A

20

Radio y accesorio de encendido del tablero de instru-
mentos

3 A

21

155

Fusibles

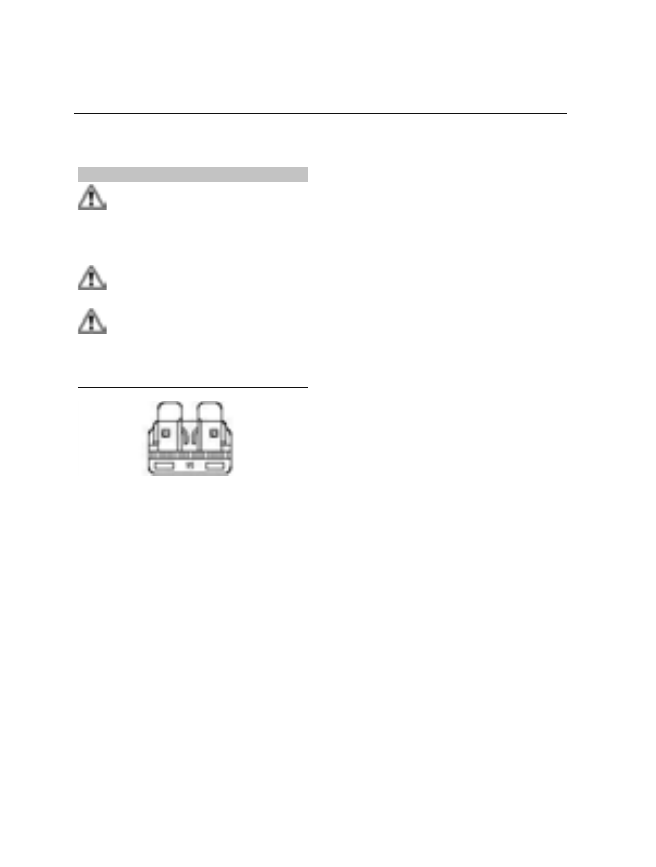

CAMBIO DE FUSIBLES

AVISOS

No modifique el sistema eléctrico de
su vehículo de ninguna forma. Haga
que un distribuidor autorizado realice

las reparaciones en el sistema eléctrico y
reemplace los relevadores y los fusibles
de alta potencia.

Apague el vehículo y todo el equipo
eléctrico antes de intentar cambiar
un fusible.

Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con

un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio.

E142430

Si los componentes eléctricos del vehículo
no funcionan, es posible que se haya
fundido un fusible. La fractura del alambre
del fusible indicará que el fusible está
fundido. Revise los fusibles
correspondientes antes de reemplazar
algún componente eléctrico.
