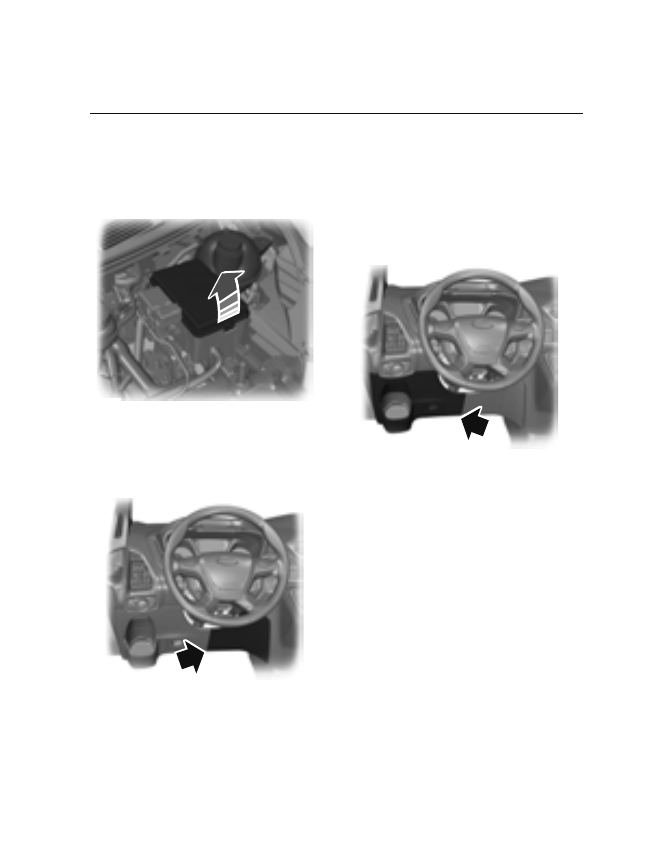

LOCALIZACIONES DE LAS
CAJAS DE FUSIBLES

Caja de fusibles del
compartimiento del motor

E146726

Para la ubicación de elementos:  Ver
Revisión el Compartimiento del Motor
(página 159).

Caja de fusibles del
compartimiento de pasajeros

E152513

Se encuentra detrás del panel
desmontable de vestidura.

Caja de pre-fusibles

Se encuentra debajo del asiento del
conductor.

Caja de fusibles del módulo de
control de la carrocería

E152512

Se encuentra detrás del panel
desmontable de vestidura.

145

Fusibles

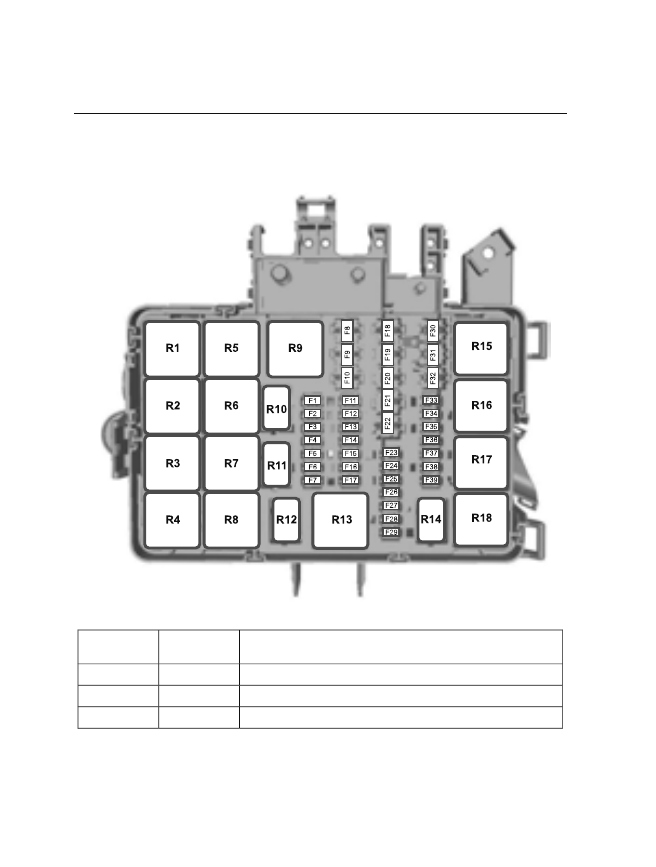

TABLA DE ESPECIFICACIONES DE FUSIBLES

Caja de fusibles del compartimiento del motor

E148826

Circuitos protegidos

Amperaje del

fusible

Fusible

No se usa

-

1

No se usa

-

2

No se usa

-

3

146

Fusibles

Circuitos protegidos

Amperaje del

fusible

Fusible

No se usa

-

4

Vaporizador de filtro de partículas Diesel, monitor de bujía
incandescente

3 A

5

Sistema de frenos antibloqueo, programa de estabilidad
electrónica, encendido

3 A

6

Encendido del módulo de control del tren motriz

7.5 A

7

No se usa

-

8

Limpiador delantero del lado izquierdo

30 A

9

Limpiador delantero del lado derecho

30 A

10

Embrague del aire acondicionado

10 A

11

Vaporizador de filtro de partículas Diesel, bujía incandes-
cente

20 A

12

No se usa

-

13

No se usa

-

14

No se usa

-

15

No se usa

-

16

No se usa

-

17

Sistema de frenos antibloqueo, bomba de programa de
estabilidad electrónica

40 A

18

Solenoide del motor de arranque

30 A

19

Bujías incandescentes

60 A

20

Relevador de encendido tres

60 A

21

No se usa

-

22

No se usa

-

22

Sistema de frenos antibloqueo, válvulas de programa de
estabilidad electrónica

25 A

23

Bomba de combustible Diesel

7.5 A

24

No se usa

-

25

147

Fusibles

Circuitos protegidos

Amperaje del

fusible

Fusible

No se usa

-

26

No se usa

-

27

No se usa

-

28

No se usa

-

29

Ventilador del refrigerante del motor (ventilador simple)

60 A

30

No se usa

-

31

Motores del limpiacristales delantero doble

60 A

32

No se usa

-

33

No se usa

-

34

Sistema de control del tren motriz

15 A

35

Sistema de control del tren motriz

7.5 A

36

Sistema de control del tren motriz

7.5 A

37

Embrague del aire acondicionado

7.5 A

38

Sistema de control del tren motriz

15 A

39

Circuitos conmutados

Relevador

Encendido 3

R1

Motor de arranque

R2

Limpiador trasero

R3

Limpiadores delanteros

R4

No se usa

R5

No se usa

R6

No se usa

R7

No se usa

R8

No se usa

R9

Embrague del aire acondicionado

R10

148

Fusibles
