Circuitos conmutados

Relevador

Bujía incandescente del vaporizador

R11

Bomba de combustible

R12

Bomba de tracción en todas las ruedas

R13

No se usa

R14

Ventilador de enfriamiento de baja velocidad

R15

No se usa

R16

Módulo de control del tren motriz

R17

Ventilador de enfriamiento de alta velocidad

R18

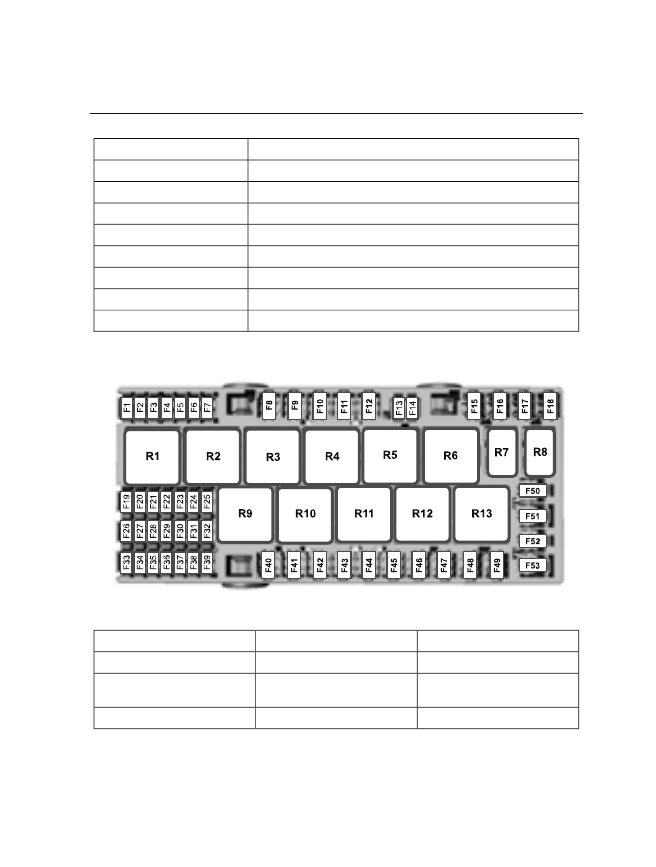

Caja de fusibles del compartimiento del pasajero

E148827

Circuitos protegidos

Amperaje del fusible

Fusible

Módulo de las bolsas de aire

10 A

1

Sistema de frenos antiblo-
queo

5 A

2

Espejos calentados

10 A

3

149

Fusibles

Circuitos protegidos

Amperaje del fusible

Fusible

No se usa

-

4

Calefacción a combustible

20 A

5

Tacógrafo

5 A

6

No se usa

-

7

Tomacorriente de 230 V

40 A

8

No se usa

-

9

Movimiento del asiento
eléctrico: conductor

30 A

10

Movimiento del asiento
eléctrico: pasajero

30 A

11

No se usa

-

12

No se usa

-

13

Positivo de la batería del
módulo de control del tren
motriz

5 A

14

Relevador de potencia del
módulo de control del tren
motriz

40 A

15

Caja de conexiones de la
alimentación de poder del
pasajero

40 A

16

No se usa

-

17

No se usa

-

18

Tacómetro de encendido

5 A

19

Espejo calentado, relevador
del parabrisa

5 A

20

No se usa

-

21

Encendido sin arranque
debido a la caja de cone-
xiones del pasajero

15 A

22

Control del aire acondicio-
nado delantero y trasero

7,5 A

23

150

Fusibles

Circuitos protegidos

Amperaje del fusible

Fusible

Nivelación de los faros

5 A

24

No se usa

-

25

No se usa

-

26

Asientos térmicos

20 A

27

No se usa

-

28

Cámara retrovisora, sistema
de mantenimiento carril,
espejo eléctrico

10 A

29

Luz de curva

20 A

30

No se usa

-

31

No se usa

-

32

No se usa

-

33

Limpiador trasero

20 A

34

Espejos eléctricos

5 A

35

Claxon

20 A

36

Módulo SYNC de audio

7.5 A

37

Soplador delantero,
limpiador, relevador del
claxon

5 A

38

Acceso remoto sin llave,
batería, registro de la
ventana eléctrica, aire
acondicionado de la ventila-
ción de la calefacción
trasera

7.5 A

39

Motor del soplador del cale-
factor

40 A

40

Soplador de calefacción
trasero

40 A

41

Malla trasera calentada

30 A

42

Suministro del remolque B+

30 A

43

151

Fusibles

Circuitos protegidos

Amperaje del fusible

Fusible

Tomacorrientes

60 A

44

No se usa

-

45

Ventanas eléctricas

30 A

46

Encendedor de cigarros

20 A

47

Tomacorriente trasero

20 A

48

Tomacorriente delantero

20 A

49

Relevador de encendido 1

60 A

50

Relevador de encendido 2

60 A

51

Parabrisa calentado del
lado izquierdo

40 A

52

Parabrisa calentado del
lado derecho

40 A

53

Circuitos conmutados

Relevador

Calefacción a combustible

R1

Tomacorrientes

R2

No se usa

R3

Encendido 2

R4

No se usa

R5

Encendido 1

R6

Claxon

R7

No se usa

R8

Soplador del calefactor

R9

Soplador de calefacción trasero

R10

Medallones calentado, espejos calentados

R11

Parabrisa calentado del lado derecho

R12

Parabrisa calentado del lado izquierdo

R13
