Calibres et couleurs normalisées pour les fusibles

Couleur

Fusibles de type

J

Fusibles de type

M

Micros-fusibles

doubles

Micros-fusibles

Intensité

-

-

Havane

Havane

5A

-

-

Brun

Brun

7,5A

-

-

Rouge

Rouge

10A

-

Gris

Bleu

Bleu

15A

Bleu

Bleu clair

-

Jaune

20A

Blanc

Blanc

-

Blanc

25A

Rose

Rose

-

Vert

30A

Vert

Vert

-

-

40A

Rouge

-

-

-

50A

Jaune

-

-

-

60A

GÉNÉRALITÉS

Faites vérifier régulièrement votre véhicule
pour en préserver la sécurité et la valeur
de revente. Un grand réseau de
concessionnaires autorisés est disponible
pour vous offrir leur compétence
professionnelle en matière d'entretien.
Nous croyons que leurs techniciens
spécialement formés sont les plus
compétents pour effectuer l'entretien de
votre véhicule avec professionnalisme. Ils
comptent sur tous les outils spécialisés
nécessaires précisément mis au point pour
l'entretien de votre véhicule.

Si votre véhicule exige les soins d'un
expert, un concessionnaire autorisé peut
vous fournir les pièces et la main-d'œuvre
dont vous avez besoin. Consultez les
renseignements sur la garantie pour
déterminer quelles sont les pièces et
interventions couvertes.

N'utilisez que des carburants, des
lubrifiants, des liquides et des pièces de
rechange recommandés conformes aux
normes. Les pièces Motorcraft® sont
conçues pour optimiser la performance de
votre véhicule.

Précautions

•

Ne travaillez jamais sur un moteur
chaud.

•

Assurez-vous qu'aucun article ne se
coince dans les pièces mobiles.

•

Ne travaillez pas sur un véhicule dont
le moteur tourne dans un espace clos,
à moins d'être certain que l'espace est
suffisamment aéré.

•

N'approchez jamais une flamme nue
ni une matière en combustion (comme
des cigarettes) de la batterie ou des
pièces du circuit d'alimentation.

Exécution de travaux lorsque le
moteur est coupé

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Arrêtez le moteur.

3. Calez les roues.

Exécution de travaux lorsque le
moteur tourne

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule ou de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est retiré et ne retirez
pas le filtre à air lorsque le moteur tourne.

1.

Serrez le frein de stationnement et
placez le levier de vitesses en position
de stationnement (P).

2. Calez les roues.

OUVERTURE ET FERMETURE
DU CAPOT

Ouverture du capot

E164919

1.

Ouvrez la porte avant.

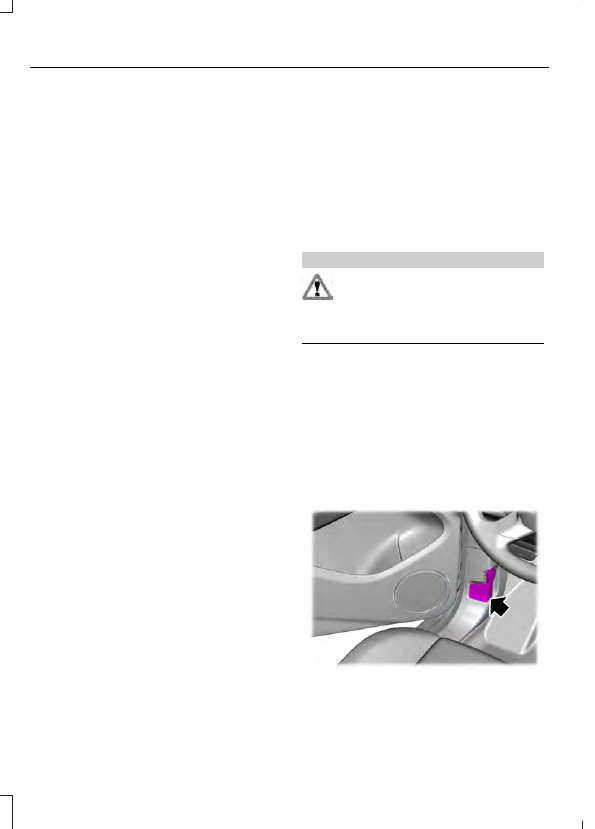

2. Tirez sur la manette d'ouverture du

capot.

E164920

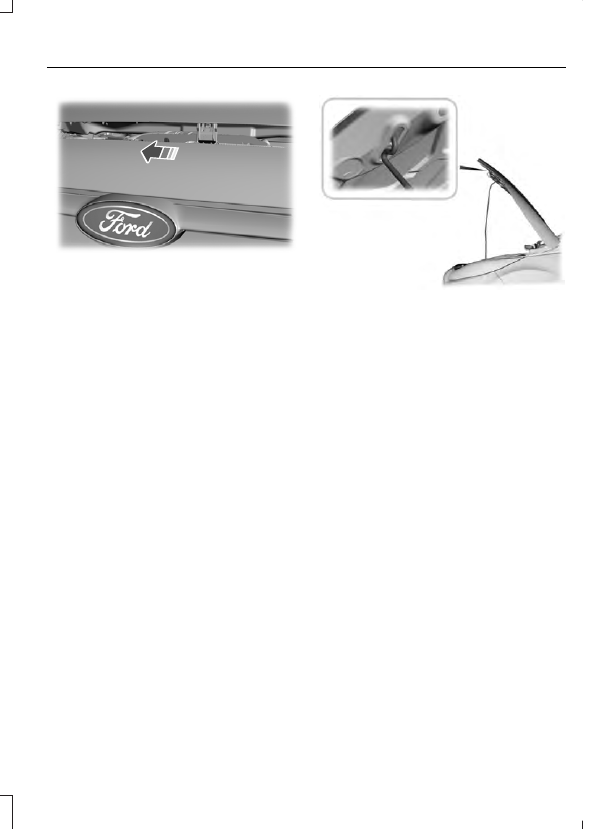

3. Déplacez le loquet vers la gauche.

E87786

4. Ouvrez le capot et maintenez-le à

l'aide de la béquille.

Fermeture du capot

1.

Retirez la béquille du loquet et
rangez-la correctement.

2. Abaissez le capot et laissez-le

retomber sur les 20 à 30 derniers
centimètres (8 à 12 pouces).

Note :  Assurez-vous que le capot est
complètement fermé.

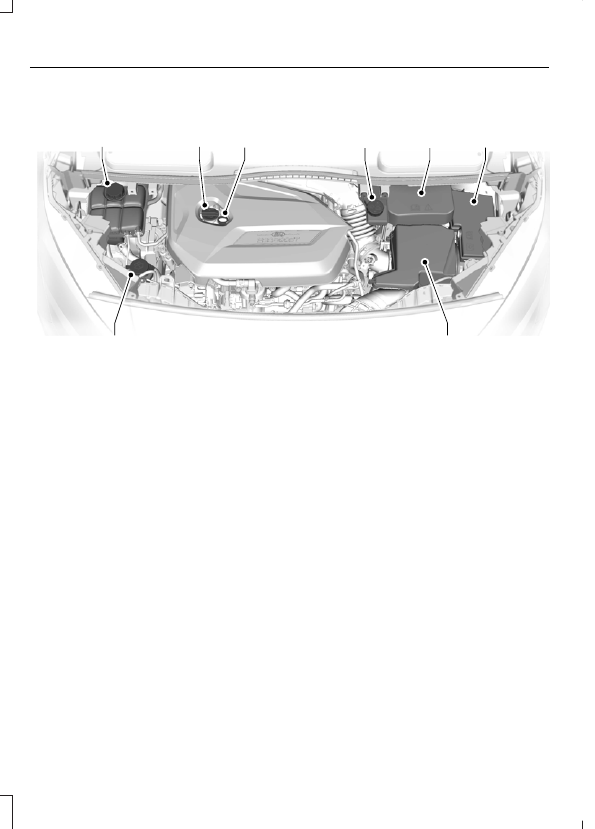

APERÇU SOUS LE CAPOT - 1,6 L

A

H

G

D

B

C

E

F

E163400

Vase d'expansion

*

 :  Voir Vérification du liquide de refroidissement (page

221).

A

Bouchon de remplissage d'huile moteur

*

 :  Voir Vérification de l'huile moteur

(page 220).

B

Jauge d'huile moteur

*

 :  Voir Vérification de l'huile moteur (page 220).

C

Réservoir de liquide de frein et d'embrayage

*

 :  Voir Vérification du liquide de

frein (page 224).

D

Batterie :  Voir Remplacement de la batterie de 12 V  (page 225).

E

Boîte à fusibles du compartiment moteur :  Voir Fusibles (page 204).

F

Filtre à air :  Voir Remplacement du filtre à air  (page 237).

G

Réservoir de liquide de lave-glace de pare-brise et de lunette arrière :  Voir
Vérification du liquide de lave-glace (page 224).

H

*

 Le bouchon de remplissage et la jauge d'huile moteur sont colorés pour une

identification plus facile.
