Ford Transit Connect (2016). Manuel - partie 52

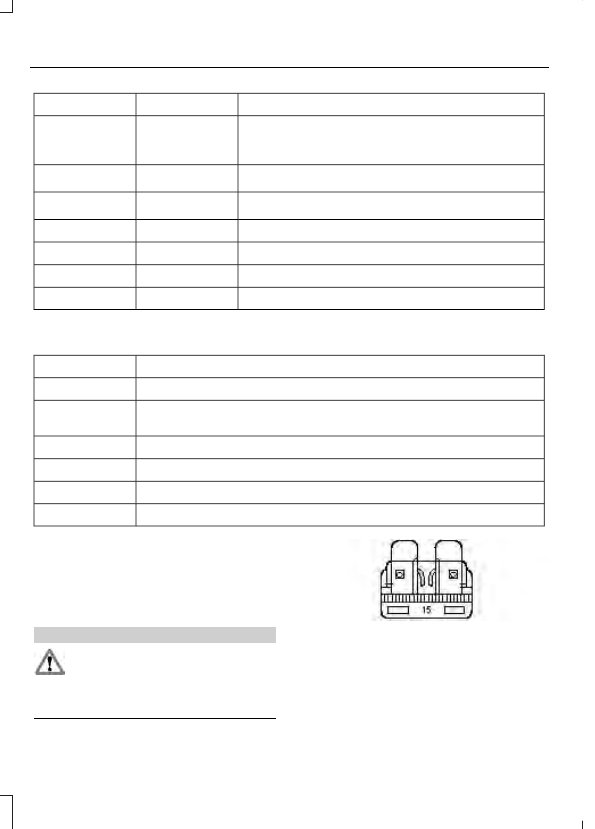

Circuits protégés

Intensité

Fusible

Feu de recul.

10A

F76

Pompe de lave-glace.

20A

F77

Commutateur d'allumage.

5A

F78

Chaîne audio.

15A

F79

Système de navigation DVD.
Écran tactile.
Contacteur de feux de détresse.
Contacteur de verrouillage des portes.

Non utilisé.

-

F80

Toit ouvrant à commande électrique.

5A

F81

Détecteur de mouvement d'habitacle.

Pompe de lave-glace.

20A

F82

Verrouillage centralisé.

20A

F83

Alimentation de déverrouillage des portes avant
(fusible de masse).

20A

F84

Verrouillage double des portes avant (fusible de
masse).

Commutateur d'allumage.

7,5A

F85

Module de sac gonflable.

10A

F86

Système de classification de l'occupant.
Témoin de désactivation du sac gonflable passager.

Non utilisé.

-

F87

Non utilisé.

-

F88

Non utilisé.

-

F89

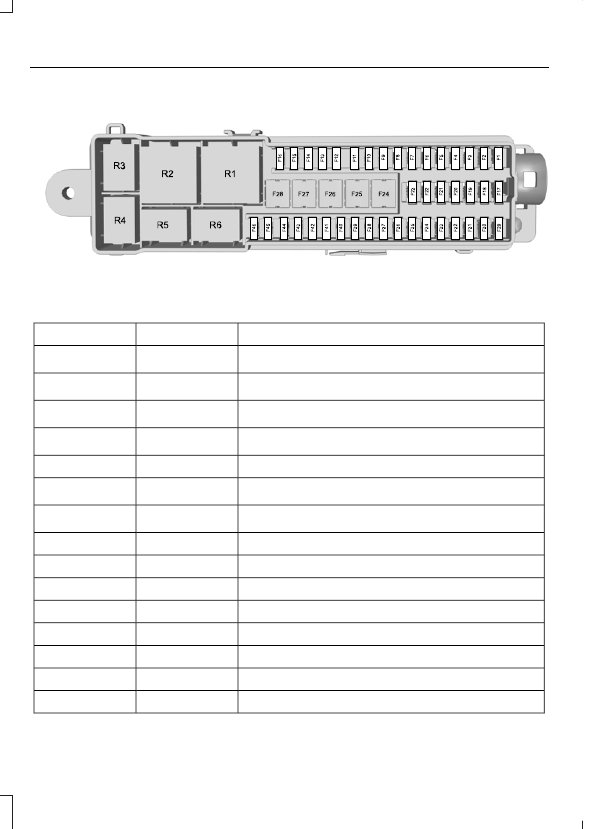

Boîte à fusibles de l'aire de chargement

E129927

Circuits protégés

Intensité

Fusible

Chauffage, ventilation et climatisation arrière.

10 A

*

F1

Réglage de siège conducteur.

25 A

*

F2

Module de porte conducteur.

25 A

*

F3

Module de porte passager.

25 A

*

F4

Non utilisé.

-

F5

Module de commande de porte arrière gauche.

25 A

*

F6

Module de commande de porte arrière droite.

25 A

*

F7

Non utilisé.

-

F8

Non utilisé.

-

F9

Non utilisé.

-

F10

Non utilisé.

-

F11

Non utilisé.

-

F12

Non utilisé.

-

F13

Non utilisé.

-

F14

Non utilisé.

-

F15

Circuits protégés

Intensité

Fusible

Non utilisé.

-

F16

Non utilisé.

-

F17

Non utilisé.

-

F18

Non utilisé.

-

F19

Non utilisé.

-

F20

Non utilisé.

-

F21

Non utilisé.

-

F22

Non utilisé.

-

F23

Non utilisé.

-

F24

Ventilateur d'habitacle arrière.

40 A

**

F25

Accessoires.

40 A

**

F26

Module de remorquage.

Taxi.

40 A

**

F27

Non utilisé.

-

F28

Caméra de recul.

5 A

*

F29

Aide au stationnement.

5 A

*

F30

Non utilisé.

-

F31

Non utilisé.

-

F32

Non utilisé.

-

F33

Siège chauffant conducteur.

15 A

*

F34

Siège chauffant passager.

15 A

*

F35

Non utilisé.

-

F36

Pare-soleil électrique.

20 A

*

F37

Taxi.

10 A

*

F38

Non utilisé.

-

F39

Circuits protégés

Intensité

Fusible

Chauffage arrière.

7,5 A

*

F40

Alimentation d'allumage du module de ventilation
et climatisation.

Connecteur Taxi.

10 A

*

F41

Connecteur Taxi.

20 A

*

F42

Non utilisé.

-

F43

Non utilisé.

-

F44

Non utilisé.

-

F45

Non utilisé.

-

F46

*

Mini fusibles

**

Fusibles cartouche

Circuits commutés

Relais

Commutateur d'allumage.

R1

Moteur de chauffage, ventilation et climatisation arrière.

R2

Moteur de ventilation et climatisation.

Non utilisé.

R3

Non utilisé.

R4

Non utilisé.

R5

Non utilisé.

R6

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez toujours un fusible par
un fusible de même calibre. Un
fusible de calibre supérieur peut

causer de graves dommages au câblage
et provoquer un incendie.

E142430

Si certains accessoires électriques de votre
véhicule ne fonctionnent pas, un fusible
est peut-être grillé. Un fil métallique rompu
dans le fusible révèle que ce fusible est
grillé. Vérifiez les fusibles appropriés avant
de remplacer des composants électriques.
