Ford Focus RS (2011 year). Instruction - part 128

B-Pillar and Reinforcement — 4-Door/5-Door/Wagon

General Equipment

Measurement and alignment angle system

1. Replacement Parts

• B-pillar outer panel
• B-pillar inner panel
• B-pillar reinforcement

Removal

1. General notes

• Required removal operations: Front door,

rear door, B-pillar trim panel, rocker panel
trim, headliner, front and rear seats.

• Fold back the carpets and move the wiring

harness out of the working area.

2. NOTE: If the B-pillar reinforcement is also to

be renewed, the separating cuts on the door
sill and the upper B-pillar must be made
according to the specified dimensions. If
only the lower part of the B-pillar outer panel
is being renewed, the separating cut must
be made above the lower door hinge
mounting point.

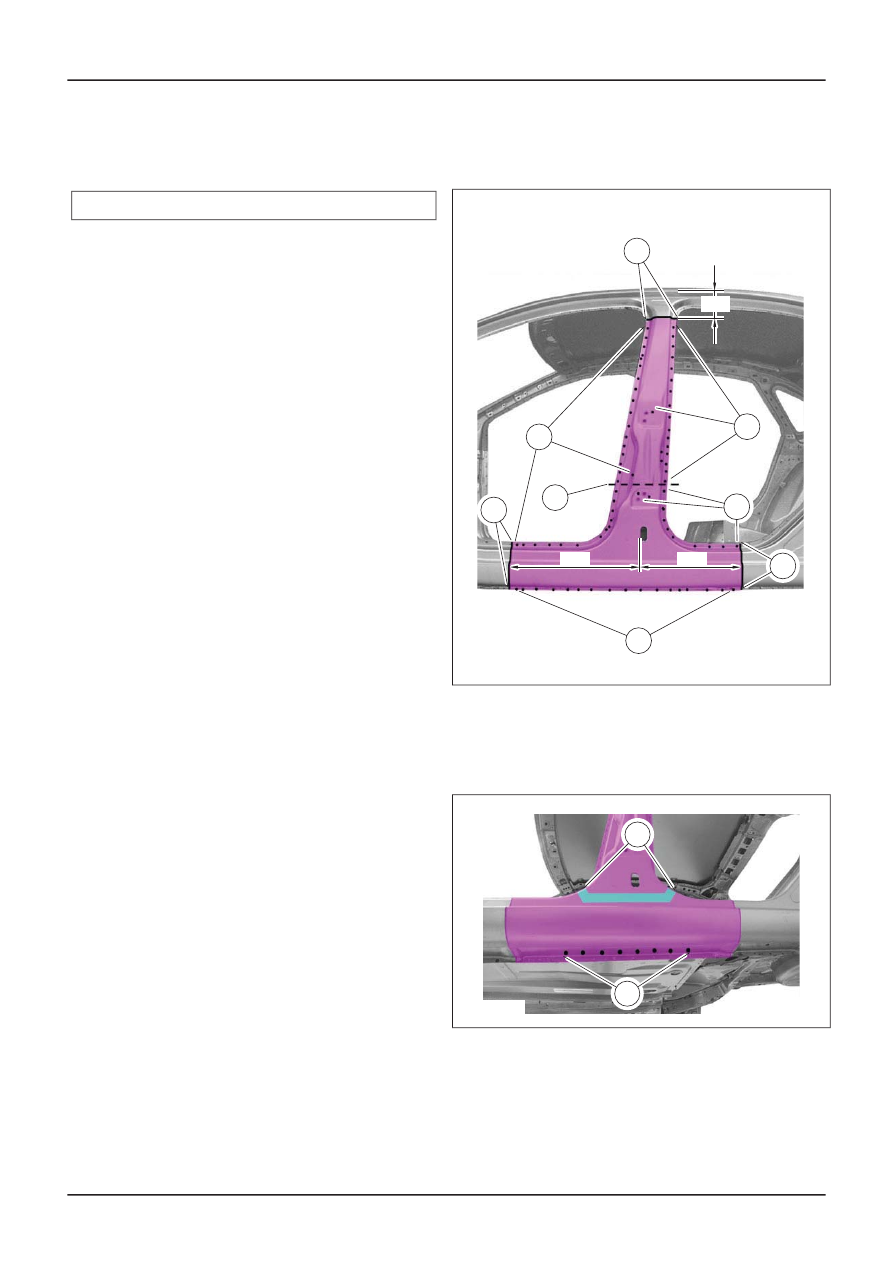

Outer B-pillar

1. Cut locations.
2. Mill out the spot welds.

3. Separating cut for partial replacement.

1

2

2

1

1

2

100

500

400

mm

2

3

E55251

3. Outer B-pillar

1. Mill out the spot welds.
2. Heat the area (approx. 170°) and detach the

NVH element.

E55252

1

2

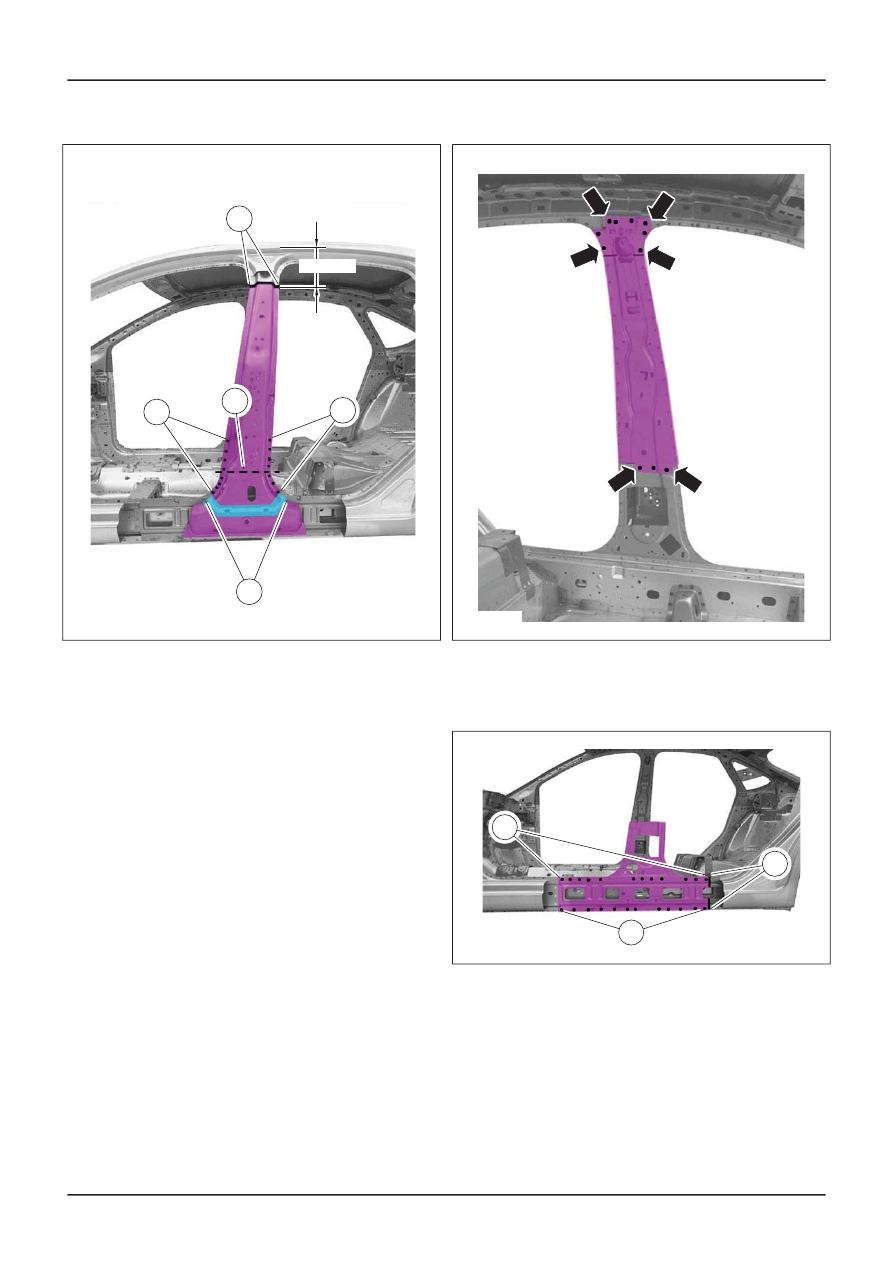

4. B-pillar reinforcement

1. Cut point.
2. Mill out the spot welds.
3. Heat the area (approx. 170°) and detach the

NVH element.

G371077en

501-29-

13

Side Panel Sheet Metal Repairs

501-29-

13

REMOVAL AND INSTALLATION

4. Separating cut for partial replacement.

E55253

1

2

2

3

180 mm

4

5. NOTE: Remove the B-pillar reinforcement

with B-pillar inner panel downwards.

B-pillar (inside view)

• Mill out the spot welds.

E55254

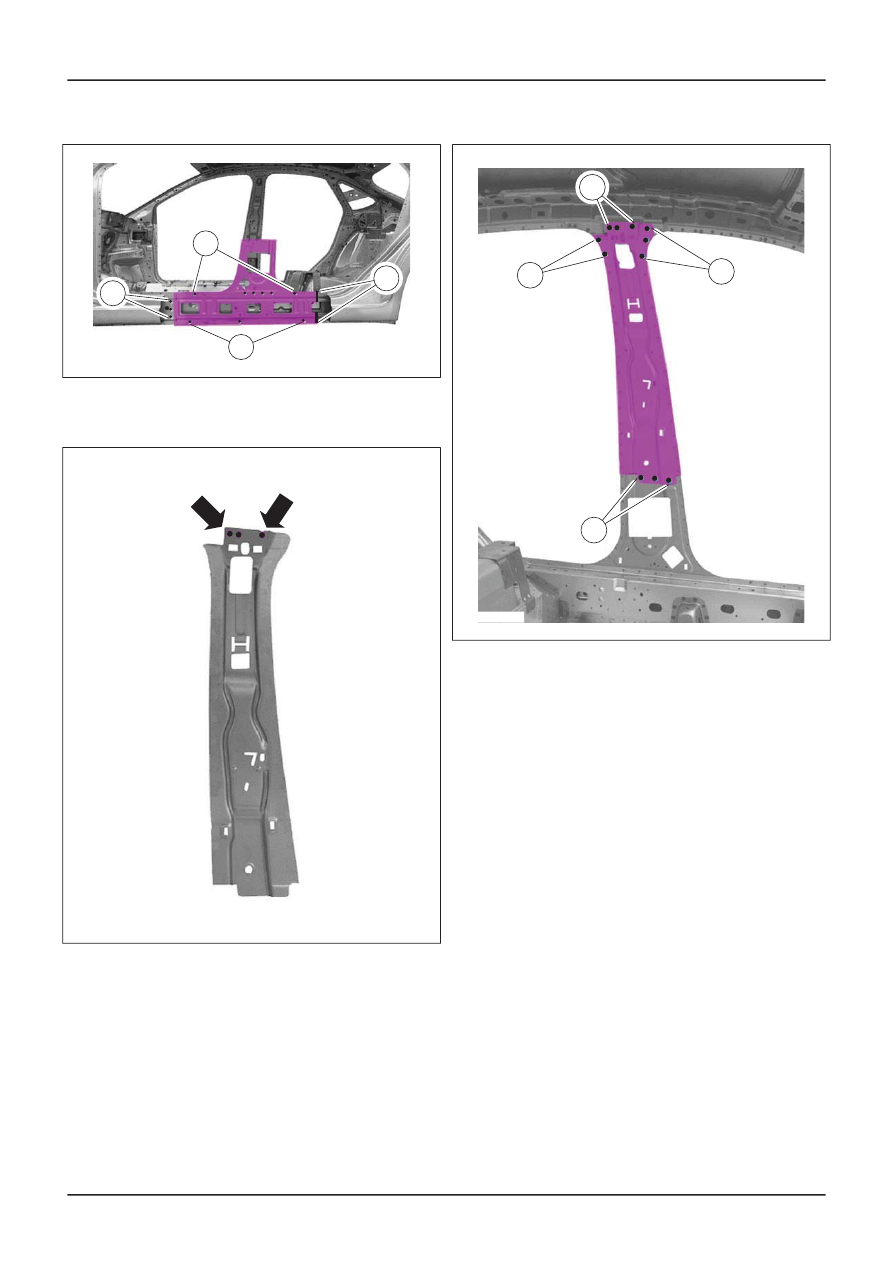

6. Inner B-pillar

1. Cut point.
2. Mill out the spot welds.

E55279

2

1

2

Installation

1. Inner B-pillar

1. Continuous MIG weld.
2. Resistance spot weld.

G371077en

501-29-

14

Side Panel Sheet Metal Repairs

501-29-

14

REMOVAL AND INSTALLATION

3. Puddle weld.

E55280

2

3

2

1

2. Inner B-pillar

• Drill holes for puddle welding.

E55281

3. Inner B-pillar

1. Resistance spot weld.

2. Puddle weld.

E55282

1

2

1

1

4. B-pillar reinforcement

1. Apply PU glass adhesive to the NVH

element.

2. Continuous MIG weld.

G371077en

501-29-

15

Side Panel Sheet Metal Repairs

501-29-

15

REMOVAL AND INSTALLATION

3. Resistance spot weld (tack weld only).

E55283

2

3

3

1

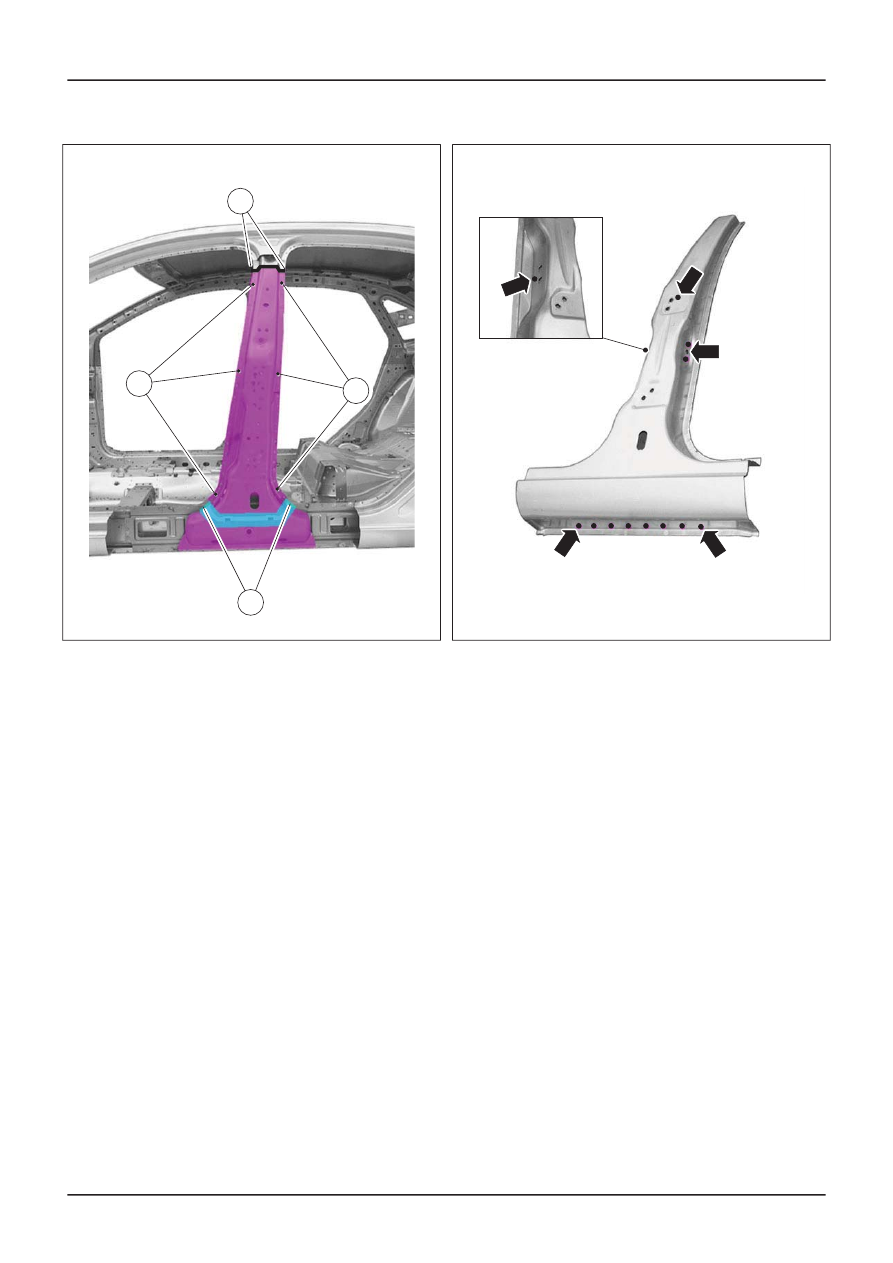

5. Outer B-pillar

• Drill holes for puddle welding.

E55336

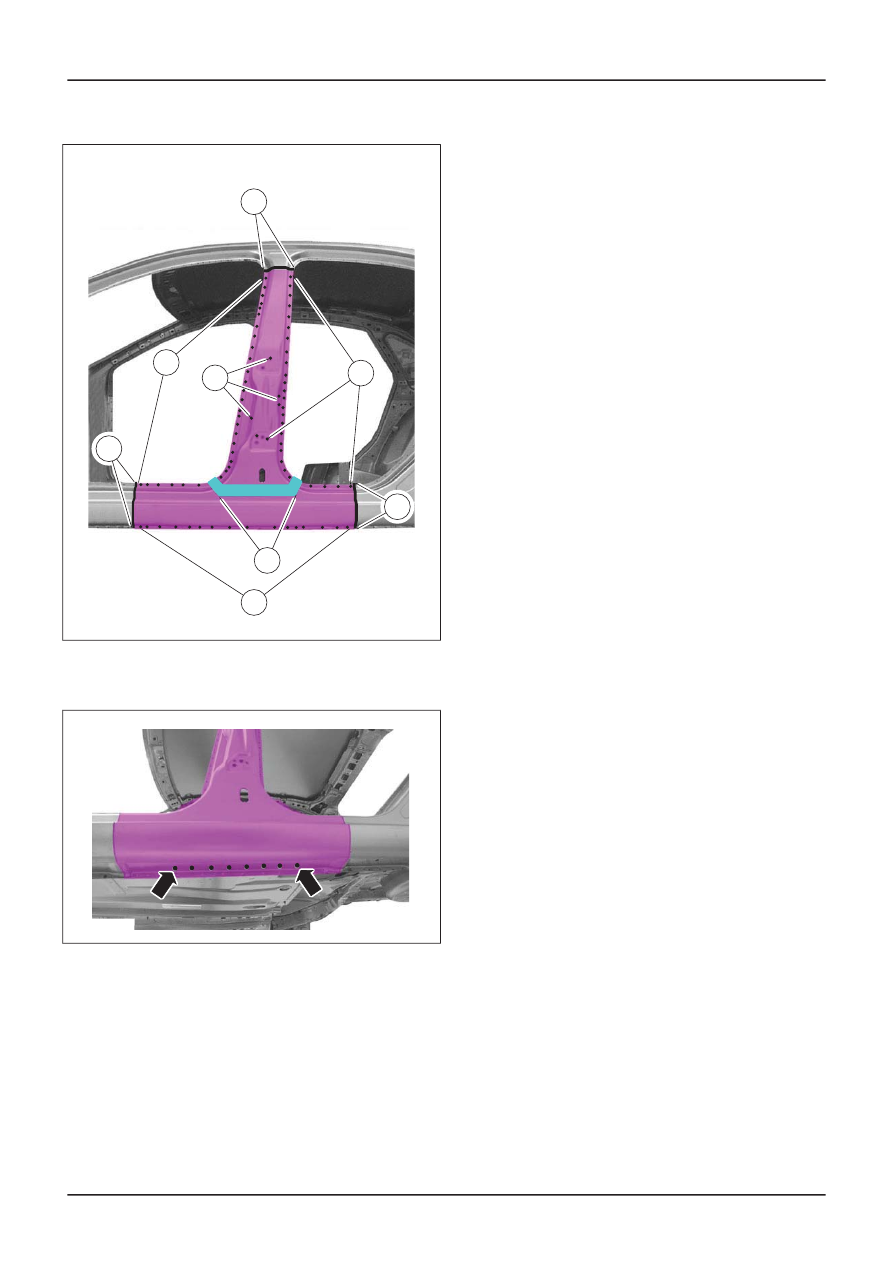

6. Outer B-pillar

1. Apply PU glass adhesive to the NVH

element.

2. Continuous MIG weld.
3. Resistance spot weld.

G371077en

501-29-

16

Side Panel Sheet Metal Repairs

501-29-

16

REMOVAL AND INSTALLATION

4. Puddle weld.

E55337

2

3

3

2

2

1

3

4

7. Outer B-pillar

• Puddle weld.

E55338

G371077en

501-29-

17

Side Panel Sheet Metal Repairs

501-29-

17

REMOVAL AND INSTALLATION
