Ford Focus RS (2011 year). Instruction - part 126

Lubricants, Sealers and Adhesives

Specification

Part number

WSK-M11 P57-A1

1 102 109

PU glass adhesive (150 ml)

WSK-M4 G200 A/B

1 203 241

Metal adhesive kit - 2-component

G371071en

501-29-

2

Side Panel Sheet Metal Repairs

501-29-

2

SPECIFICATIONS

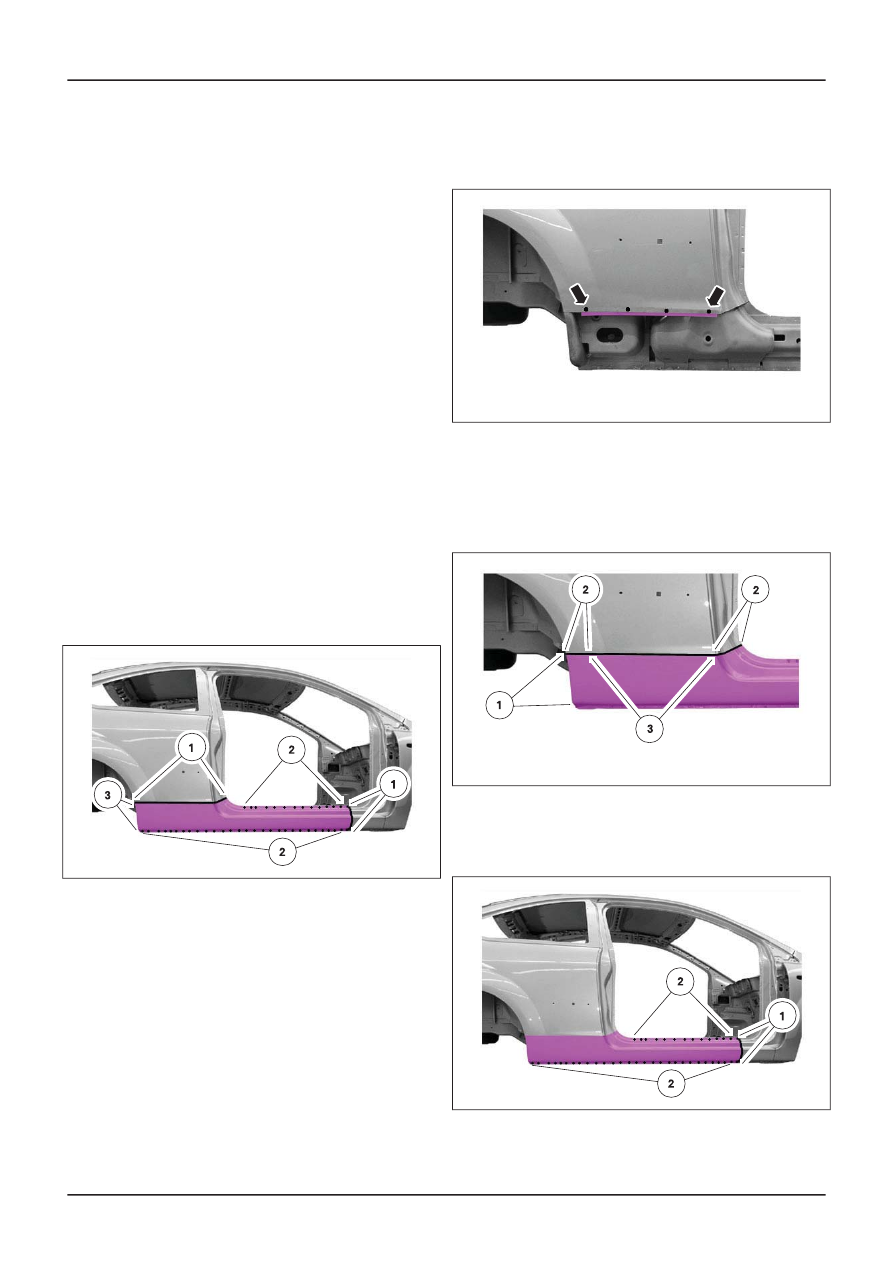

Rocker Panel — 3-Door

1. Replacement parts

• Rocker panel

Removal

1. General notes

• Necessary removal work: doors, front and

rear seats, rocker panel inner trim, A- and
B-pillar inner trim.

• Fold back the carpets and move the wiring

harness out of the working area.

2. NOTE: The cut locations may vary depending

on the extent of the damage. When cutting
the quarter panel (pos. 1) ensure there is a
sufficient gap (min. 10 mm) from the
horizontal edge of the panel so that a strip
can be left for welding.

Rocker panel

1. Cut locations.
2. Mill out the spot welds.
3. Grind down one panel thickness at the wheel

arch edge.

E56507

Installation

NOTE: Before resistance spot welding of body
panels with a total panel thickness of 3 mm and
greater, the welding equipment instructions
contained in sub-section 501-25 must be followed.

1. NOTE: Remove the damping matting which

is adhesive-bonded to the quarter panel.
Before inserting the rocker panel offer up a
panel strip to the quarter panel and insert.
The panel strip can be cut from the
remainder of the new part.

Panel strip

• Resistance spot weld (tack weld only).

E56508

2. Rocker panel

1. Apply two-component metal adhesive to the

clinched flange.

2. Continuous MIG weld.
3. MIG intermittent weld seam.

E56521

3. Rocker panel

1. Continuous MIG weld.
2. Resistance spot weld.

E56509

G450966en

501-29-

3

Side Panel Sheet Metal Repairs

501-29-

3

REMOVAL AND INSTALLATION

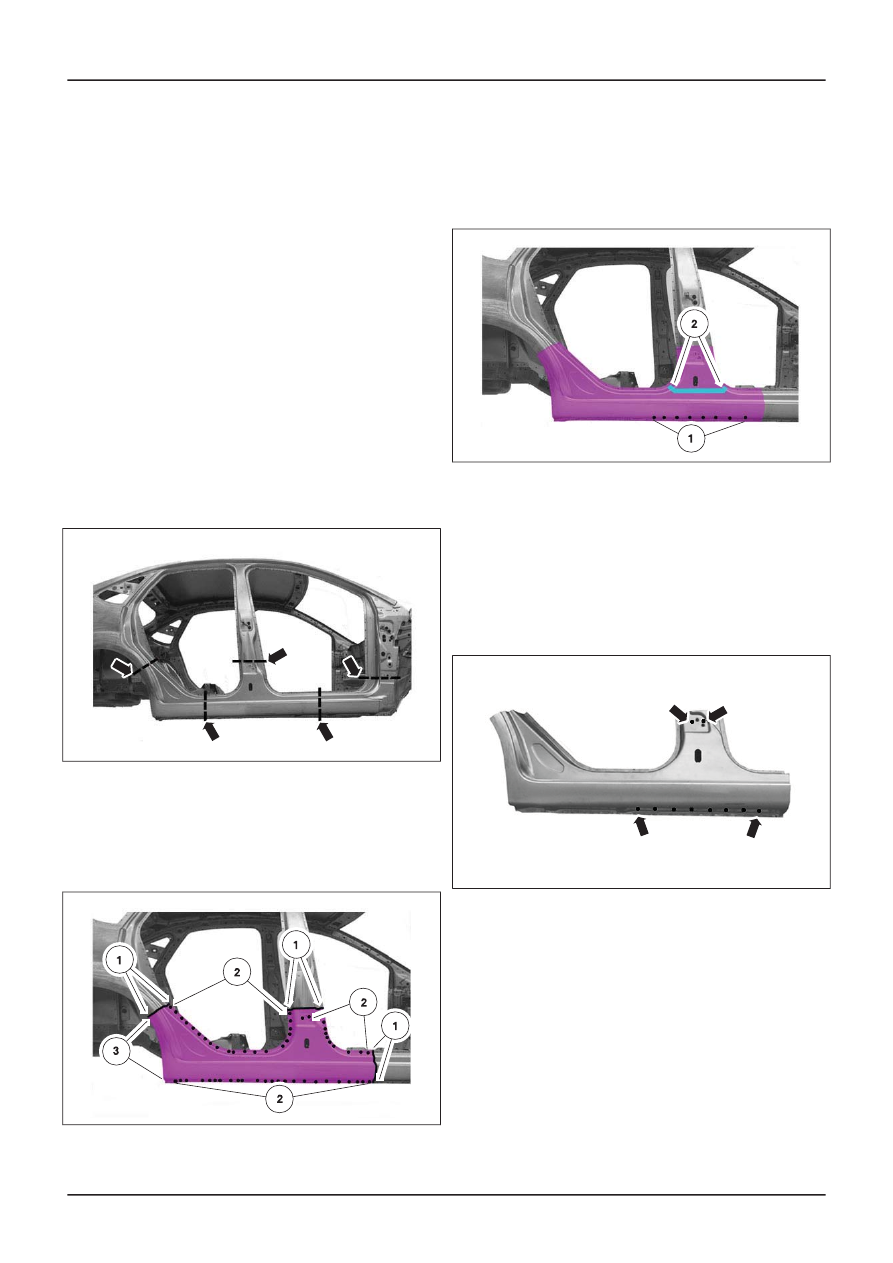

Rocker Panel — 5-Door

1. Replacement Parts

• Rocker panel

Removal

1. General notes

• Required removal operations: Doors, door

hinges, front and rear seats, door sill inner
trim, A- B- and C- pillar inner trim.

• Fold back the carpets and move the wiring

harness out of the working area.

NOTE: The cut location may vary depending upon
the extent of the damage. The repair shown
describes a partial rear repair.

2. Rocker panel

• Cut locations.

E55356

3. Rocker panel

1. Cut locations.
2. Grind out the spot welds.
3. Grind down one panel thickness at the wheel

arch edge.

E55357

4. Rocker panel

1. Mill out the spot welds.
2. Heat the area (approx. 170°) and detach the

NVH element.

E55363

Installation

NOTE: Before resistance spot welding of body
panels with a total panel thickness of 3 mm and
greater, the welding equipment instructions
contained in sub-section 501-25 must be followed.

1. Rocker panel

• Drill holes for puddle welding.

E55358

2. Rocker panel

1. Apply two-component metal adhesive to the

clinched flange.

2. Apply PU glass adhesive to the NVH

element.

3. Continuous MIG weld.

G371075en

501-29-

4

Side Panel Sheet Metal Repairs

501-29-

4

REMOVAL AND INSTALLATION
