DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

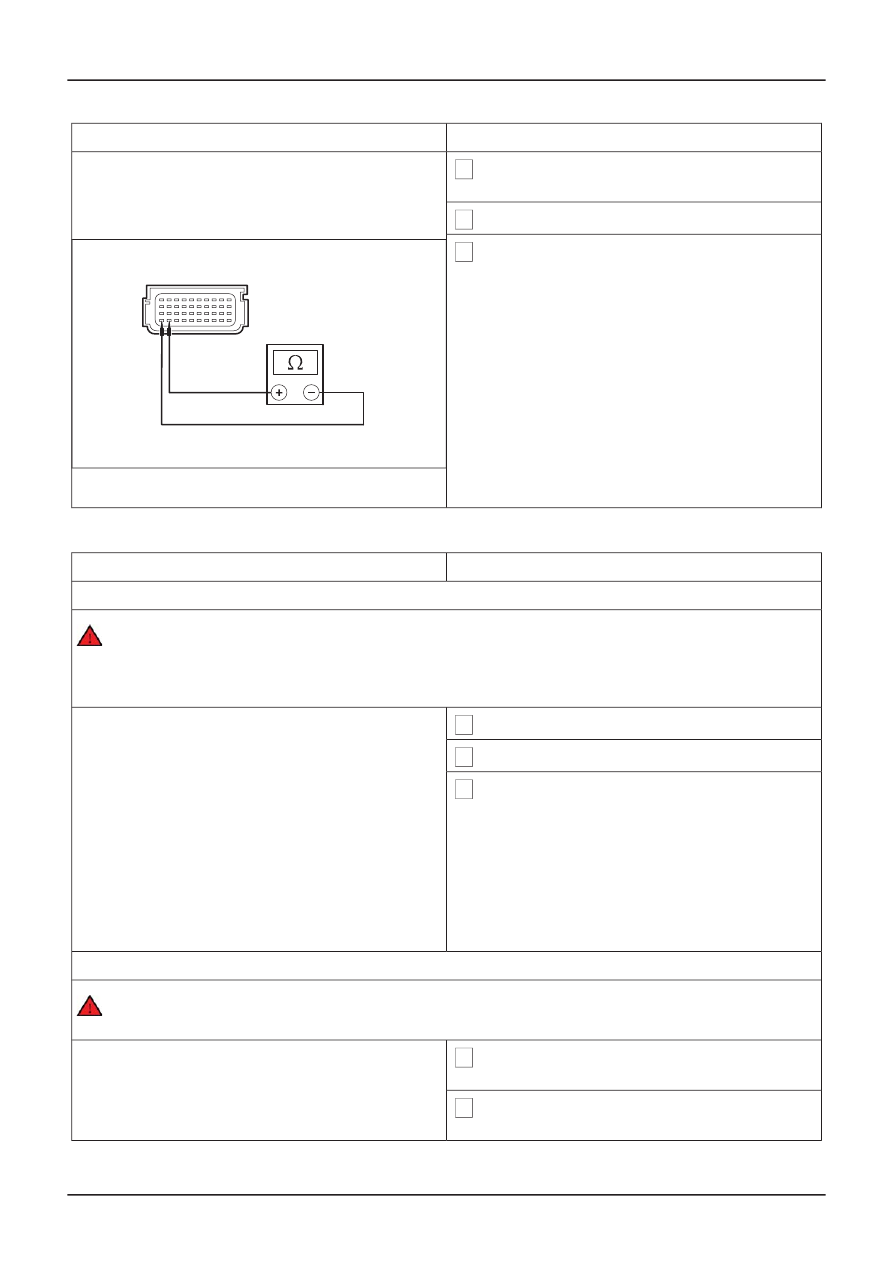

2 Disconnect Driver Side Air Curtain Module

Simulator.

3 Disconnect RCM C429.

4 Measure the resistance between the RCM C429

pin 1, circuit 91S-JA50 (BK/RD), harness side
and the RCM C429 pin 2, circuit 15S-JA50
(GN/OG), harness side.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

TIE0020884

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

REPAIR circuit 15S-JA50 (GN/OG) and circuit
91S-JA50 (BK/RD). REPEAT the self-test,
CLEAR the DTCs. REACTIVATE the system.

PINPOINT TEST AX : DTC B2774: DRIVER SIDE AIR CURTAIN CIRCUIT OPEN CIRCUIT

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AX1: CHECK THE DRIVER SIDE AIR CURTAIN CIRCUIT RESISTANCE

WARNING: To avoid accidental deployment, the RCM backup power supply must be depleted.
Wait at least one minute after disconnecting the battery ground cable(s) before commencing
any repair or adjustment to the SRS, or any component(s) adjacent to the SRS sensors.
Failure to follow these instructions may result in personal injury.

1 Deactivate the SRS.

2 Ignition switch in position II.

3 Carry out the self-test with the simulators

installed.

• Does the system prove out correctly?

ൺ

Yes

ൺ

No

AX2: CHECK THE DRIVER SIDE AIR CURTAIN MODULE SQUIB RESISTANCE

WARNING: Do not proceed with this test unless using the Ford approved diagnostic tool.
Failure to follow this instruction may result in personal injury.

1 Connect the test and deployment lead to the

driver side air curtain module.

2 Select DMM specific on the Ford approved

diagnostic tool.

G401865en

501-20B-

88

Supplemental Restraint System

501-20B-

88

DIAGNOSIS AND TESTING

GO to AX3

.

GO to AX2

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Connect the test and deployment lead to the

Ford approved diagnostic tool.

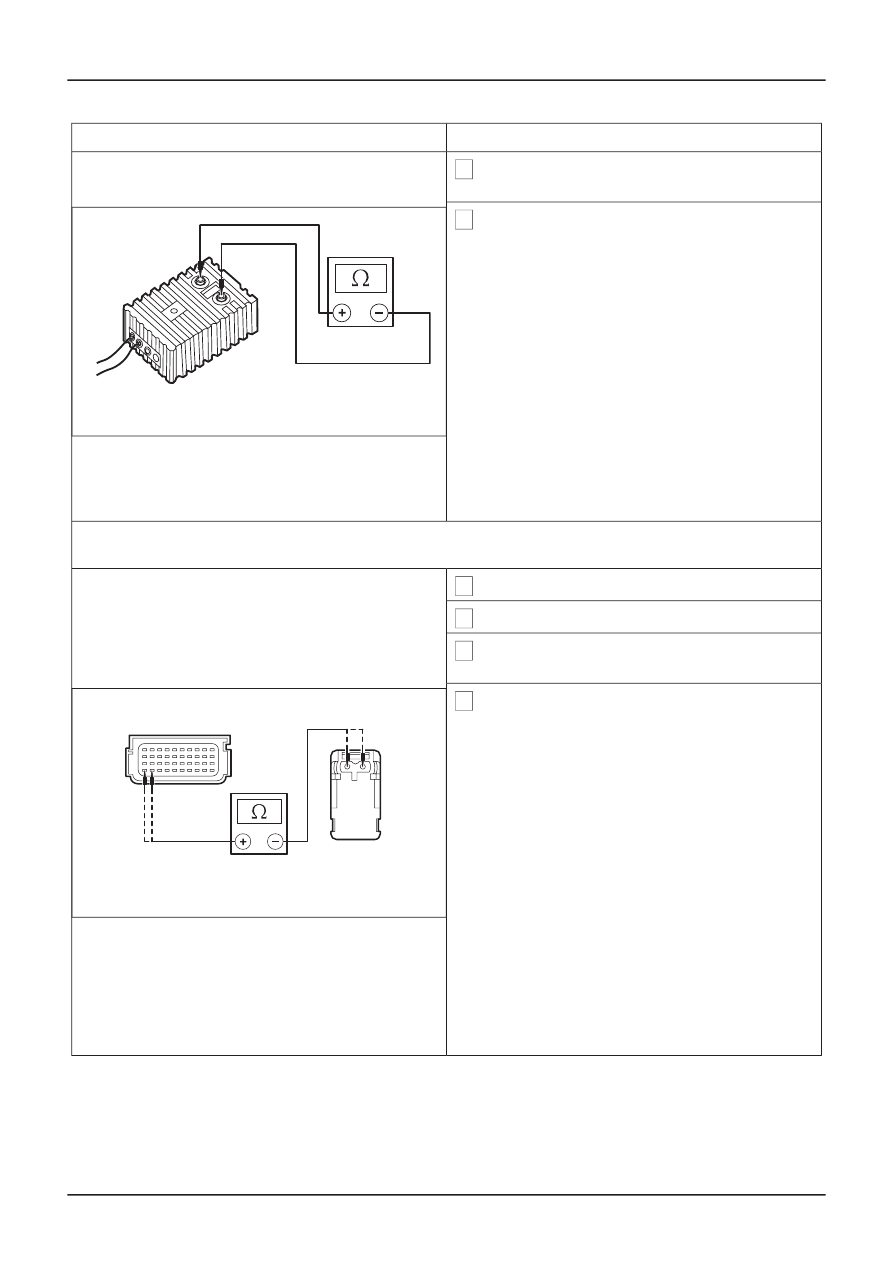

4 Measure the resistance of the driver side air

curtain module squib.

• Is the resistance between 2 and 3 ohms?

ൺ

Yes

TIE39388

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

INSTALL a new driver side air curtain module.
REFER to: (501-20 Supplemental Restraint
System)

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

AX3: CHECK THE DRIVER SIDE AIR CURTAIN WIRING HARNESS FOR OPEN CIRCUIT OR HIGH
RESISTANCE

1 Ignition switch in position 0.

2 Disconnect RCM C429.

3 Disconnect Driver Side Air Curtain Module

Simulator.

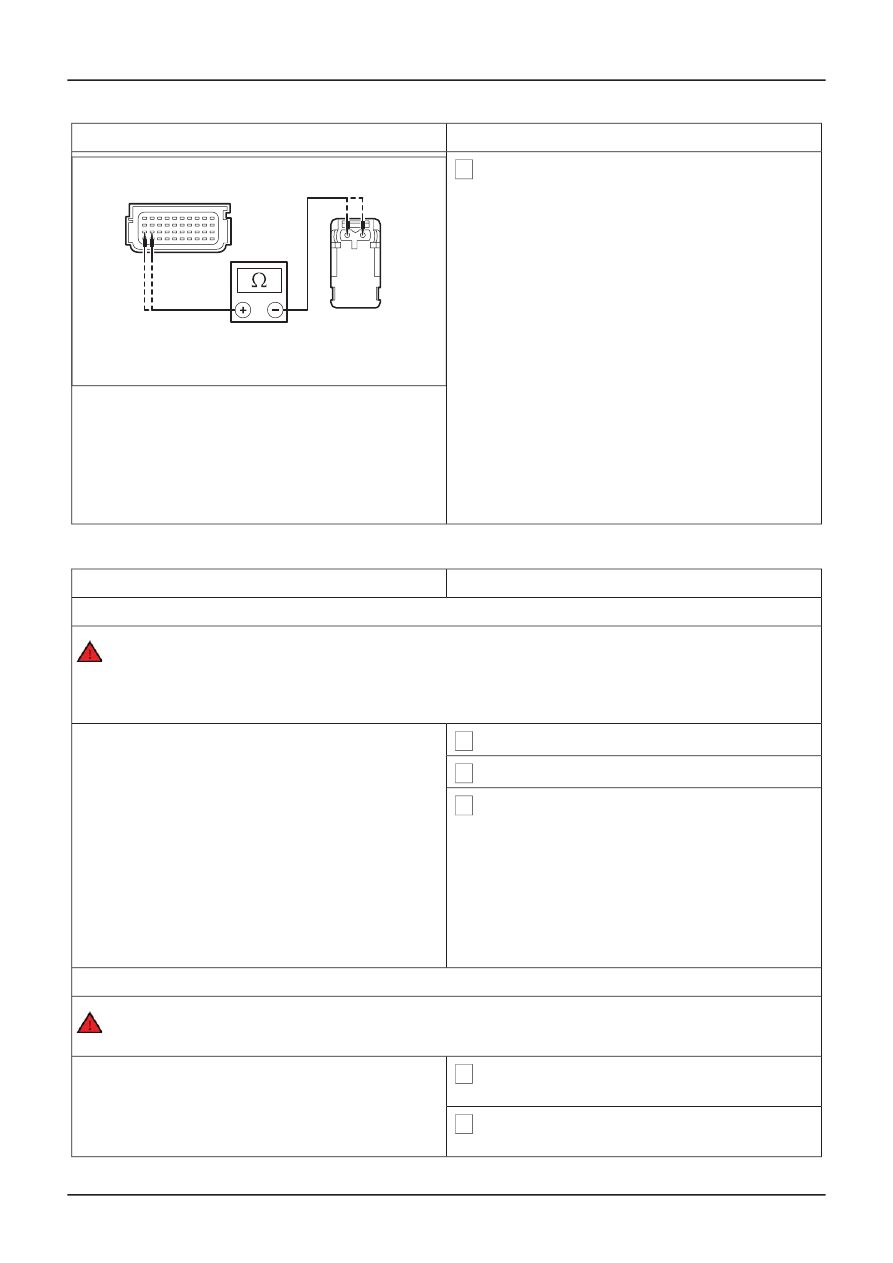

4 Measure the resistance between the:

• RCM C429 pin 1, circuit 91S-JA50 (BK/RD),

harness side and the driver side air curtain
module C710 pin 2, circuit 91S-JA50 (BK/RD),
harness side.

• RCM C429 pin 2, circuit 15S-JA50 (GN/OG),

harness side and the driver side air curtain
module C710 pin 1, circuit 15S-JA50 (GN/OG),
harness side.

TIE0036512

• Are the resistances less than 5 ohms?

ൺ

Yes

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

REPAIR circuit 15S-JA50 (GN/OG) or circuit
91S-JA50 (BK/RD). REPEAT the self-test,
CLEAR the DTCs. REACTIVATE the system.

G401865en

501-20B-

89

Supplemental Restraint System

501-20B-

89

DIAGNOSIS AND TESTING

Side Air Curtain Module - Vehicles Built From

:

22-06-2007

(Removal and Installation),

PINPOINT TEST AY : DTC B2775: DRIVER SIDE AIR CURTAIN CIRCUIT SHORT TO GROUND

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AY1: CHECK THE DRIVER SIDE AIR CURTAIN CIRCUIT

WARNING: To avoid accidental deployment, the RCM backup power supply must be depleted.
Wait at least one minute after disconnecting the battery ground cable(s) before commencing
any repair or adjustment to the SRS, or any component(s) adjacent to the SRS sensors.
Failure to follow these instructions may result in personal injury.

1 Deactivate the SRS.

2 Ignition switch in position II.

3 Carry out the self-test with the simulators

installed.

• Does the system prove out correctly?

ൺ

Yes

ൺ

No

AY2: CHECK THE DRIVER SIDE AIR CURTAIN MODULE

WARNING: Do not proceed with this test unless using the Ford approved diagnostic tool.
Failure to follow this instruction may result in personal injury.

1 Connect the test and deployment lead to the

driver side air curtain module.

2 Select DMM specific on the Ford approved

diagnostic tool.

3 Connect the test and deployment lead to the

Ford approved diagnostic tool.

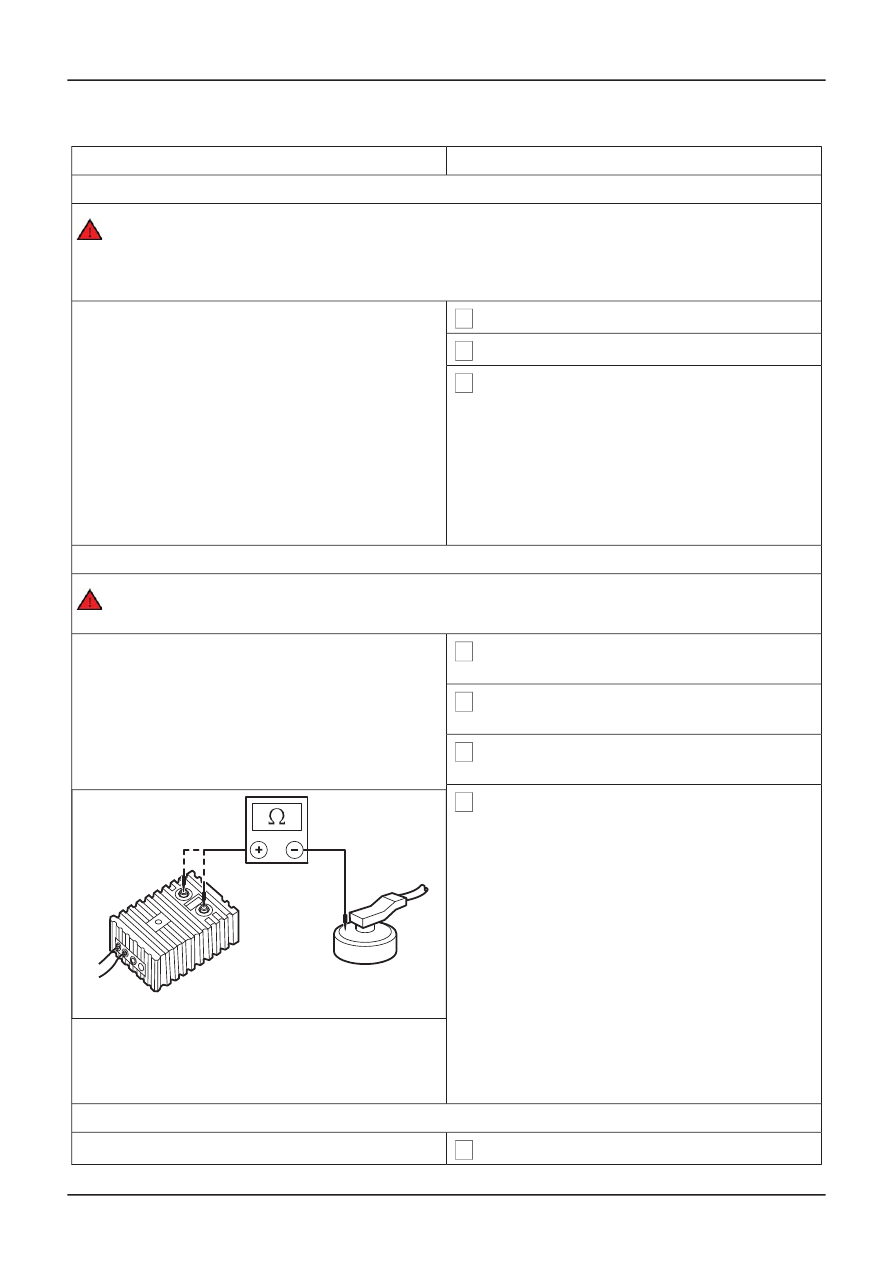

4 Measure the resistance between each of the

terminals and the side air curtain module casing.

• Are the resistances greater than 10,000 ohms?

ൺ

Yes

E39389

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

INSTALL a new driver side air curtain module.
REFER to: (501-20 Supplemental Restraint
System)

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

AY3: CHECK THE DRIVER SIDE AIR CURTAIN WIRING HARNESS FOR A SHORT TO GROUND

1 Ignition switch in position 0.

G401865en

501-20B-

90

Supplemental Restraint System

501-20B-

90

DIAGNOSIS AND TESTING

Side Air Curtain Module - Vehicles Built From

:

GO to AY3

.

GO to AY2

.

22-06-2007

(Removal and Installation),

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Disconnect RCM C429.

3 Disconnect Driver Side Air Curtain Module

Simulator.

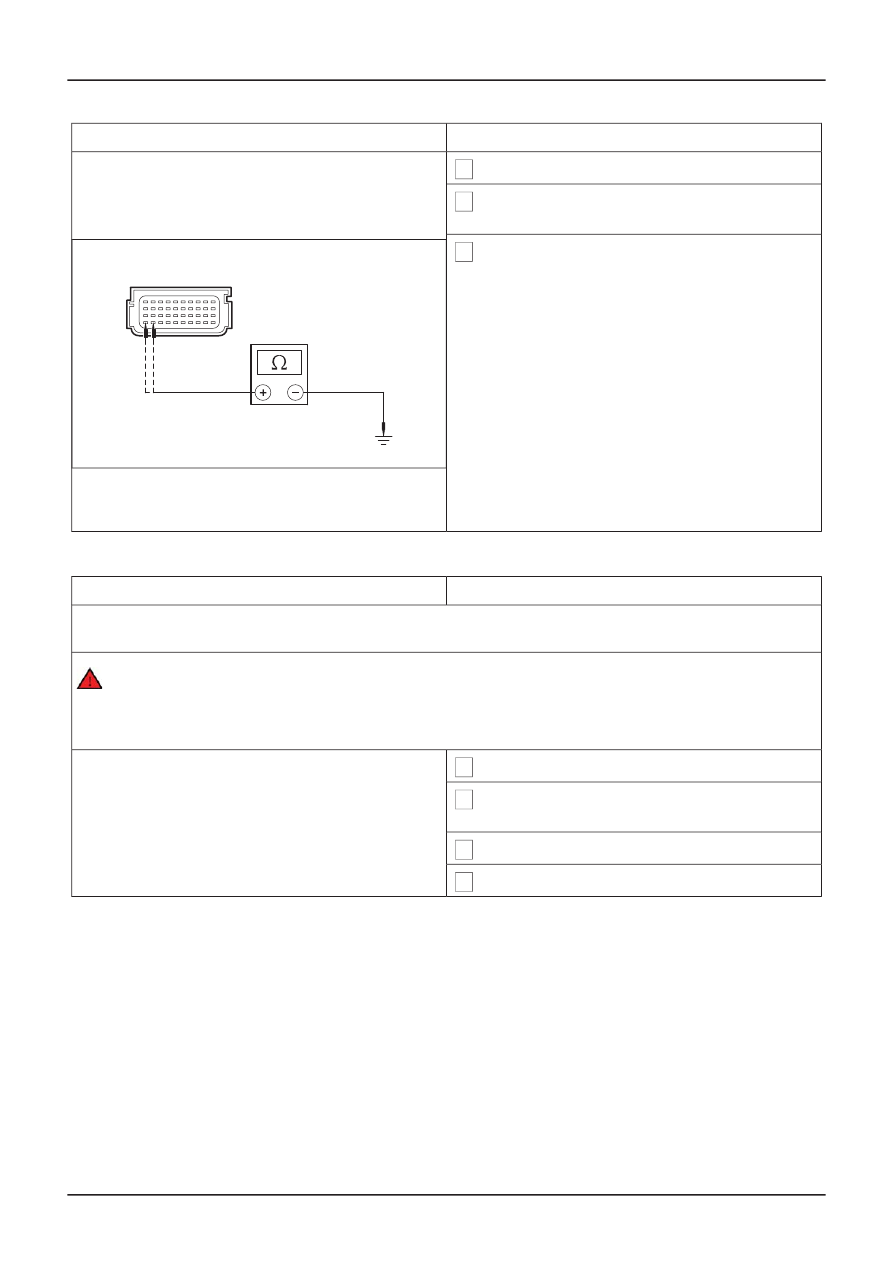

4 Measure the resistance between the:

• RCM C429 pin 1, circuit 91S- JA50 (BK/RD),

harness side and ground.

• RCM C429 pin 2, circuit 15S-JA50 (GN/OG),

harness side and ground.

TIE0020907

• Are the resistances greater than 10,000 ohms?

ൺ

Yes

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

REPAIR circuit 15S-JA50 (GN/OG) or circuit
91S-JA50 (BK/RD). REPEAT the self-test,
CLEAR the DTCs. REACTIVATE the system.

PINPOINT TEST AZ : DTC B2776: DRIVER SIDE AIR CURTAIN CIRCUIT SHORT TO BATTERY

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AZ1: CHECK THE DRIVER SIDE AIR CURTAIN WIRING HARNESS FOR A SHORT TO BATTERY
OR IGNITION

WARNING: To avoid accidental deployment, the RCM backup power supply must be depleted.
Wait at least one minute after disconnecting the battery ground cable(s) before commencing
any repair or adjustment to the SRS, or any component(s) adjacent to the SRS sensors.
Failure to follow these instructions may result in personal injury.

1 Deactivate the SRS.

2 Disconnect Driver Side Air Curtain Module

Simulator.

3 Disconnect RCM C429.

4 Ignition switch in position II.

G401865en

501-20B-

91

Supplemental Restraint System

501-20B-

91

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

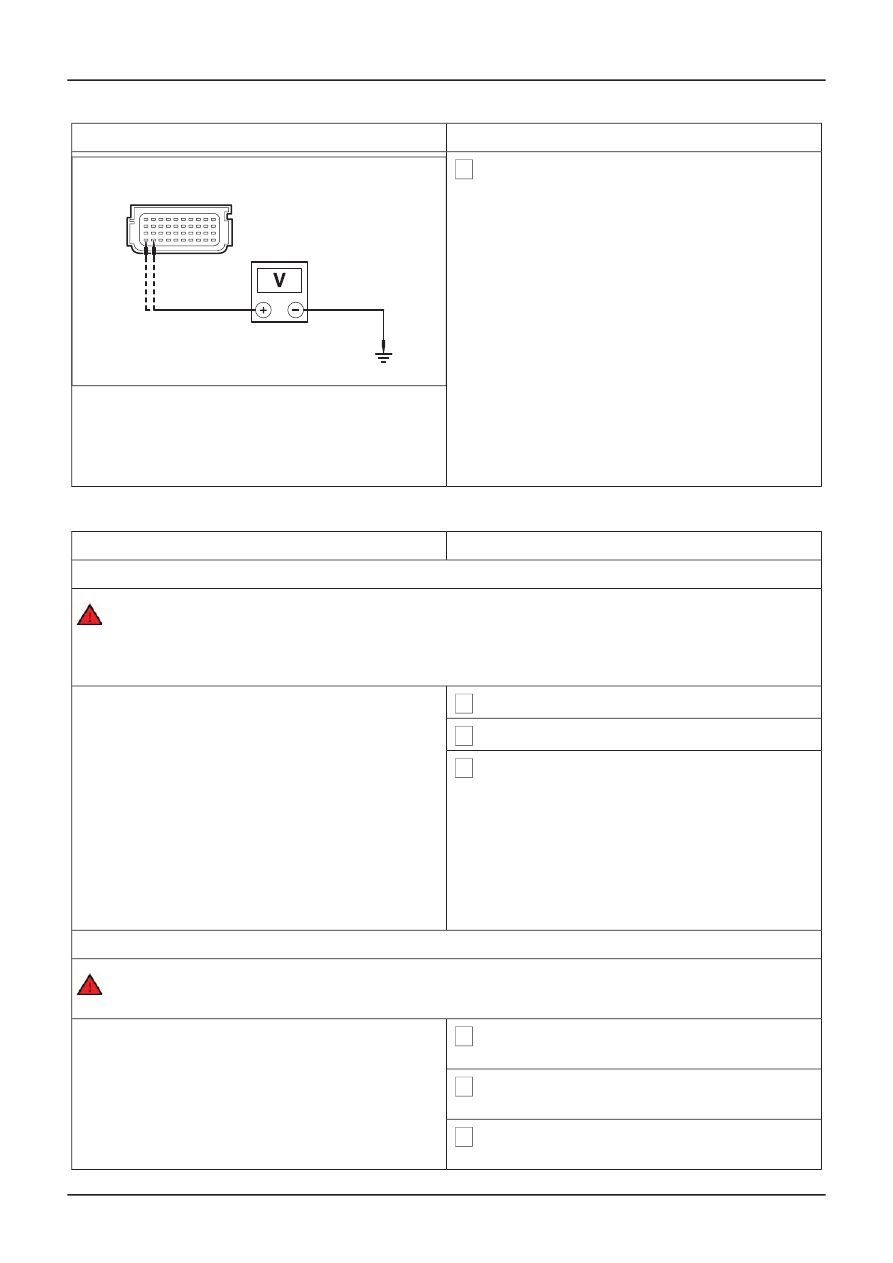

5 Measure the voltage between the:

• RCM C429 pin 1, circuit 91S- JA50 (BK/RD),

harness side and ground.

• RCM C429 pin 2, circuit 15S-JA50 (GN/OG),

harness side and ground.

TIE0020904

• Is any voltage present?

ൺ

Yes

REPAIR circuit 15S-JA50 (GN/OG) or circuit
91S-JA50 (BK/RD). REPEAT the self-test,
CLEAR the DTCs. REACTIVATE the system.

ൺ

No

CONNECT the driver side air curtain module
simulator and the RCM C429. REPEAT the
self-test, CLEAR the DTCs. REACTIVATE the
system.

PINPOINT TEST BA : DTC B2777: PASSENGER SIDE AIR CURTAIN CIRCUIT LOW RESISTANCE

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

BA1: CHECK THE PASSENGER SIDE AIR CURTAIN MODULE CIRCUIT RESISTANCE

WARNING: To avoid accidental deployment, the RCM backup power supply must be depleted.
Wait at least one minute after disconnecting the battery ground cable(s) before commencing
any repair or adjustment to the SRS, or any component(s) adjacent to the SRS sensors.
Failure to follow these instructions may result in personal injury.

1 Deactivate the SRS.

2 Ignition switch in position II.

3 Carry out the self-test with the simulators

installed.

• Does the system prove out correctly?

ൺ

Yes

ൺ

No

BA2: CHECK THE PASSENGER SIDE AIR CURTAIN MODULE SQUIB RESISTANCE

WARNING: Do not proceed with this test unless using the Ford approved diagnostic tool.
Failure to follow this instruction may result in personal injury.

1 Connect the test and deployment lead to the

passenger side air curtain module.

2 Select DMM specific on the Ford approved

diagnostic tool.

3 Connect the test and deployment lead to the

Ford approved diagnostic tool.

G401865en

501-20B-

92

Supplemental Restraint System

501-20B-

92

DIAGNOSIS AND TESTING

GO to BA3

.

GO to BA2

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

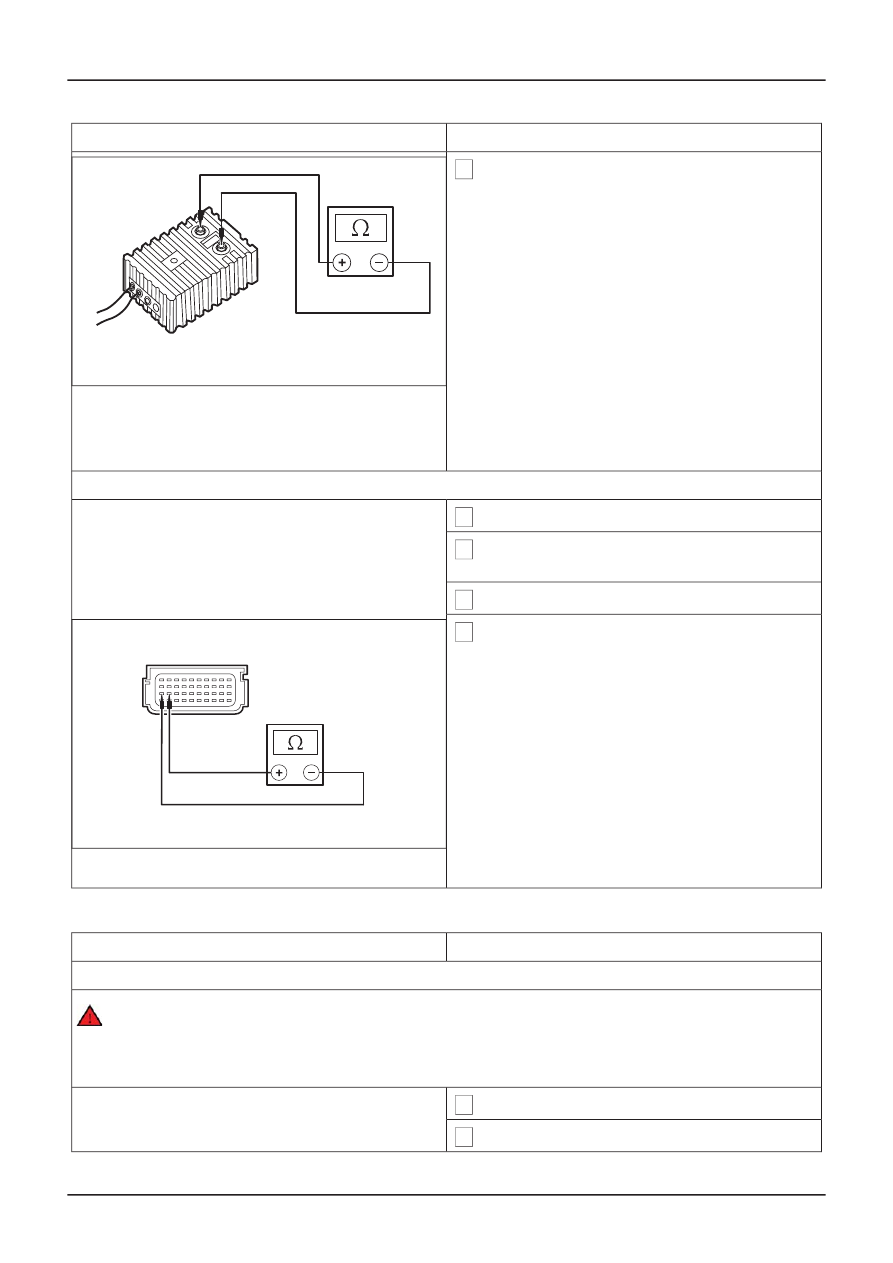

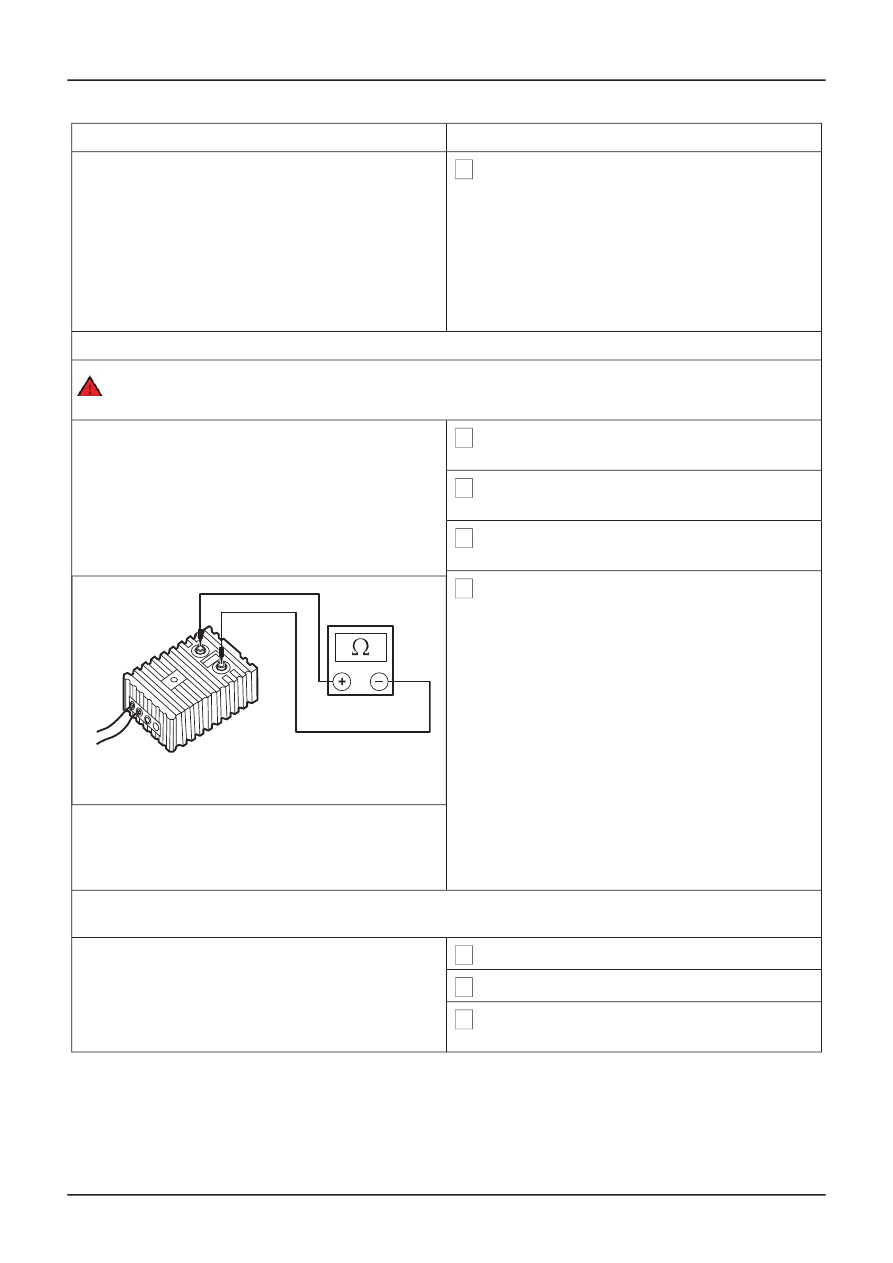

4 Measure the resistance of the passenger side

air curtain module squib.

• Is the resistance between 2 and 3 ohms?

ൺ

Yes

TIE39388

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

INSTALL a new passenger side air curtain
module. REFER to: (501-20 Supplemental
Restraint System)

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

BA3: CHECK THE PASSENGER SIDE AIR CURTAIN WIRING HARNESS FOR LOW RESISTANCE

1 Ignition switch in position 0.

2 Disconnect Passenger Side Air Curtain Module

Simulator.

3 Disconnect RCM C429.

4 Measure the resistance between the RCM C429

pin 11, circuit 91S-JA51 (BK/BU), harness side
and the RCM C429 pin 12, circuit 15S-JA51
(GN/BU), harness side.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

TIE0036513

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

REPAIR circuit 15S-JA51 (GN/BU) and circuit
91S-JA51 (BK/BU). REPEAT the self-test,
CLEAR the DTCs. REACTIVATE the system.

PINPOINT TEST BB : DTC B2778: PASSENGER SIDE AIR CURTAIN CIRCUIT OPEN CIRCUIT

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

BB1: CHECK THE PASSENGER SIDE AIR CURTAIN CIRCUIT RESISTANCE

WARNING: To avoid accidental deployment, the RCM backup power supply must be depleted.
Wait at least one minute after disconnecting the battery ground cable(s) before commencing
any repair or adjustment to the SRS, or any component(s) adjacent to the SRS sensors.
Failure to follow these instructions may result in personal injury.

1 Deactivate the SRS.

2 Ignition switch in position II.

G401865en

501-20B-

93

Supplemental Restraint System

501-20B-

93

DIAGNOSIS AND TESTING

Side Air Curtain Module - Vehicles Built From

:

22-06-2007

(Removal and Installation),

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Carry out the self-test with the simulators

installed.

• Does the system prove out correctly?

ൺ

Yes

ൺ

No

BB2: CHECK THE PASSENGER SIDE AIR CURTAIN MODULE SQUIB RESISTANCE

WARNING: Do not proceed with this test unless using the Ford approved diagnostic tool.
Failure to follow this instruction may result in personal injury.

1 Connect the test and deployment lead to the

passenger side air curtain module.

2 Select DMM specific on the Ford approved

diagnostic tool.

3 Connect the test and deployment lead to the

Ford approved diagnostic tool.

4 Measure the resistance of the passenger side

air curtain module squib.

• Is the resistance between 2 and 3 ohms?

ൺ

Yes

TIE39388

REPEAT the self-test, CLEAR the DTCs.

ൺ

No

INSTALL a new passenger side air curtain
module. REFER to: (501-20 Supplemental
Restraint System)

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

BB3: CHECK THE PASSENGER SIDE AIR CURTAIN WIRING HARNESS FOR OPEN CIRCUIT OR
HIGH RESISTANCE

1 Ignition switch in position 0.

2 Disconnect RCM C429.

3 Disconnect Passenger Side Air Curtain Module

Simulator.

G401865en

501-20B-

94

Supplemental Restraint System

501-20B-

94

DIAGNOSIS AND TESTING

GO to BB3

.

GO to BB2

.

Side Air Curtain Module - Vehicles Built From

:

22-06-2007

(Removal and Installation),

REACTIVATE the system.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

4 Measure the resistance between the:

• RCM C429 pin 11, circuit 91S-JA51 (BK/BU),

harness side and the passenger side air curtain
module C711 pin 2, circuit 91S-JA51 (BK/BU),
harness side.

• RCM C429 pin 12, circuit 15S-JA51 (GN/BU),

harness side and the passenger side air curtain
module C711 pin 1, circuit 15S-JA51 (GN/BU),
harness side.

TIE0036514

• Are the resistances less than 5 ohms?

ൺ

Yes

REPEAT the self-test, CLEAR the DTCs.
REACTIVATE the system.

ൺ

No

REPAIR circuit 15S-JA51 (GN/BU) or circuit
91S-JA51 (BK/BU). REPEAT the self-test,
CLEAR the DTCs. REACTIVATE the system.

PINPOINT TEST BC : DTC B2779: PASSENGER SIDE AIR CURTAIN CIRCUIT SHORT TO GROUND

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

BC1: CHECK THE PASSENGER SIDE AIR CURTAIN CIRCUIT

WARNING: To avoid accidental deployment, the RCM backup power supply must be depleted.
Wait at least one minute after disconnecting the battery ground cable(s) before commencing
any repair or adjustment to the SRS, or any component(s) adjacent to the SRS sensors.
Failure to follow these instructions may result in personal injury.

1 Deactivate the SRS.

2 Ignition switch in position II.

3 Carry out the self-test with the simulators

installed.

• Does the system prove out correctly?

ൺ

Yes

ൺ

No

BC2: CHECK THE PASSENGER SIDE AIR CURTAIN MODULE

WARNING: Do not proceed with this test unless using the Ford approved diagnostic tool.
Failure to follow this instruction may result in personal injury.

1 Connect the test and deployment lead to the

passenger side air curtain module.

2 Select DMM specific on the Ford approved

diagnostic tool.

G401865en

501-20B-

95

Supplemental Restraint System

501-20B-

95

DIAGNOSIS AND TESTING

GO to BC3

.

GO to BC2

.
