Ford Focus RS (2011 year). Instruction - part 68





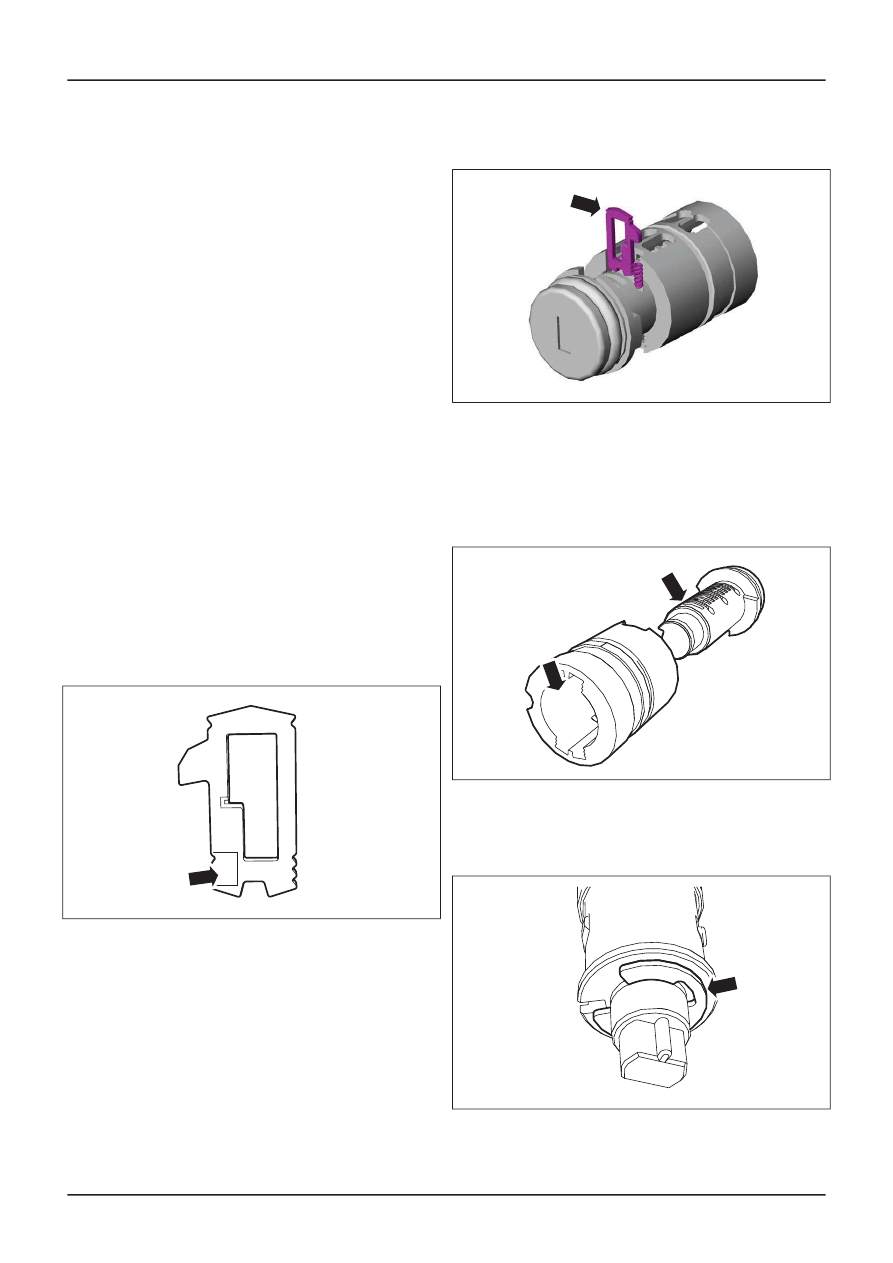

Item 7

Ignition lock cylinder barrel tumblers

1. NOTE: Make sure to read the key code from

the key entry to the end of the lock barrel in
sequence.

NOTE: Make a note of the position and orientation
of the ignition lock cylinder barrel tumblers.

Remove the ignition lock cylinder barrel
tumblers and springs in the correct order.

E59873

Assembly Details

Item 7

Ignition lock cylinder barrel tumblers

1. NOTE: Make sure to read the key code from

the key entry to the end of the lock barrel in
sequence.

NOTE: One group of tumblers is signed with a one
digit number (1 to 5), the other group of tumblers
is signed with a two digit number (11 to 15).

Assemble the ignition lock cylinder barrel
tumblers and springs in the correct order.

E43309

Item 6

Ignition lock cylinder barrel guide

1. NOTE: Make sure that the ignition lock

cylinder barrel guide indents align with the
ignition lock cylinder barrel guide.

Install the key and the assembled lock
cylinder barrel into the ignition lock cylinder
barrel guide and remove the key.

E43467

Item 5

Ignition lock cylinder retaining clip

1. Install the ignition lock cylinder retaining

clip.

E43471

G328436en

501-14-

223

Handles, Locks, Latches and Entry Systems

501-14-

223

DISASSEMBLY AND ASSEMBLY

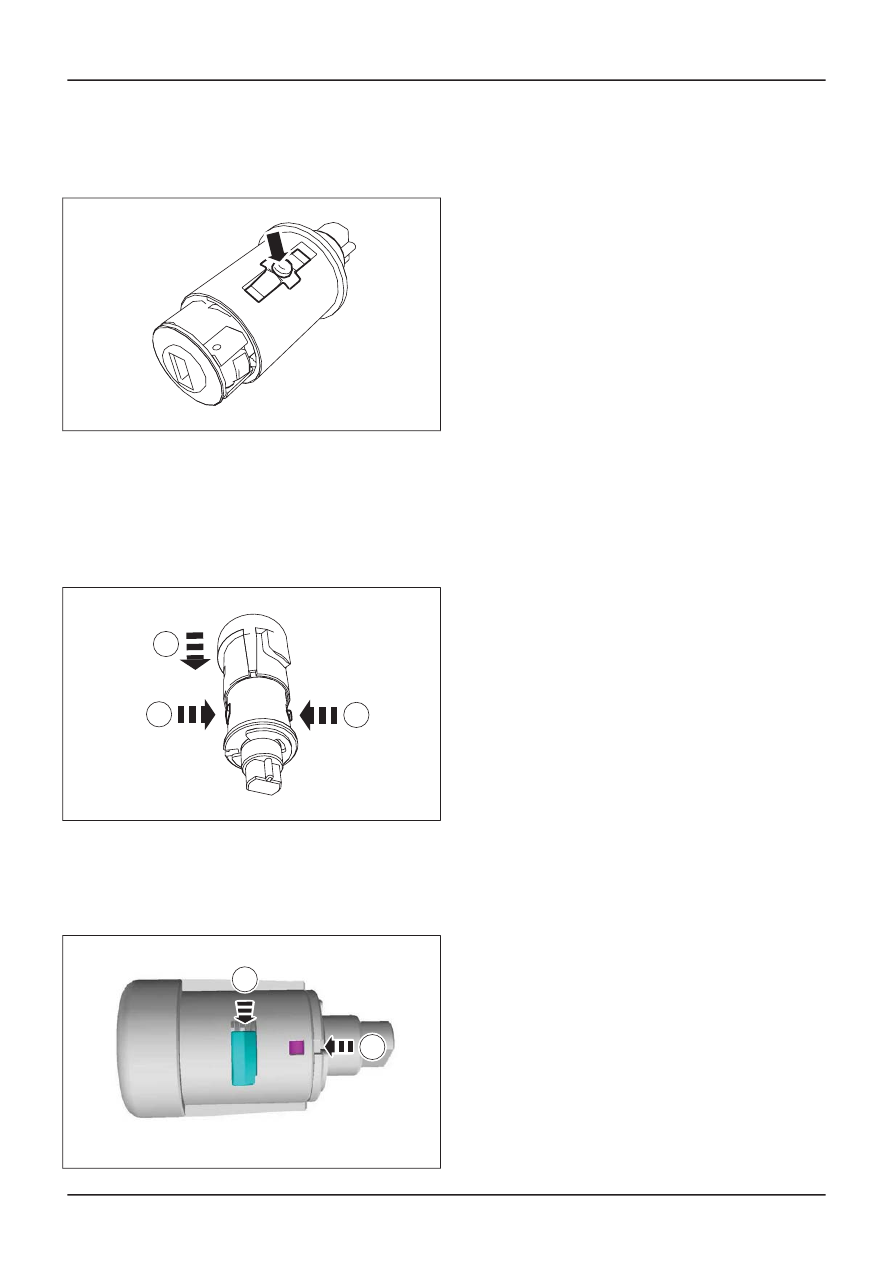

Item 3

Ignition lock cylinder retaining clip

1. Install the ignition lock cylinder retaining clip

in the position shown.

E43470

Item 2

Ignition lock cylinder housing

1. Install the ignition lock cylinder housing.

1. Operate the ignition lock cylinder retaining

spring and locking button.

2. Slide the ignition lock cylinder housing onto

from the ignition lock cylinder barrel guide.

E43473

1

1

2

Item 1

Ignition lock cylinder locking button

1. Assemble the ignition lock cylinder locking

button and leaf spring and install in the
position shown.

E97594

2

1

G328436en

501-14-

224

Handles, Locks, Latches and Entry Systems

501-14-

224

DISASSEMBLY AND ASSEMBLY

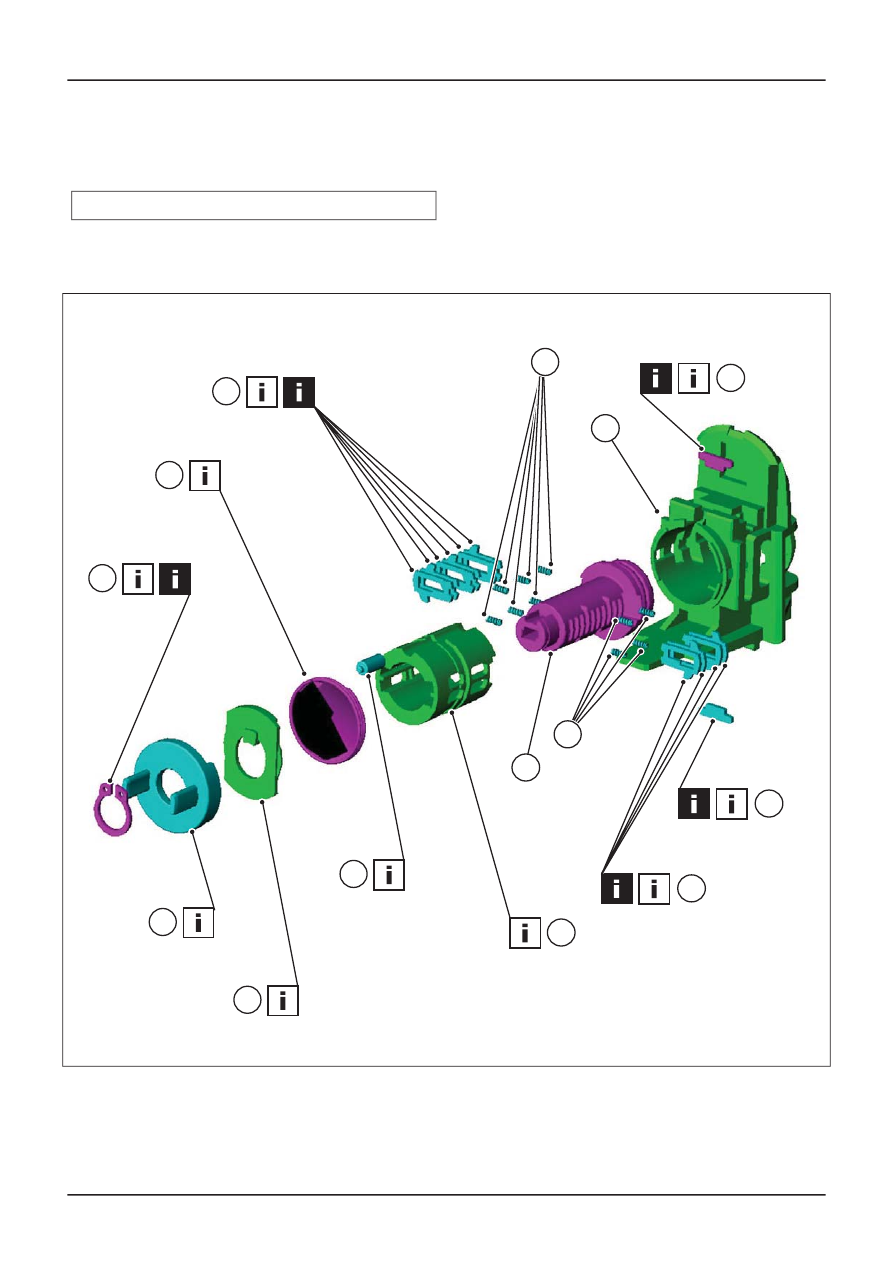

Door Lock Cylinder

General Equipment

Punch

1. Remove the door lock cylinder.

For additional information,

refer to: Door

Lock Cylinder

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

2. Disassemble the components in the order

indicated in the following illustration(s) and
table(s).

E43865

6

8

5

2

1

1

9

10

3

4

7

9

10

11

G296101en

501-14-

225

Handles, Locks, Latches and Entry Systems

501-14-

225

DISASSEMBLY AND ASSEMBLY

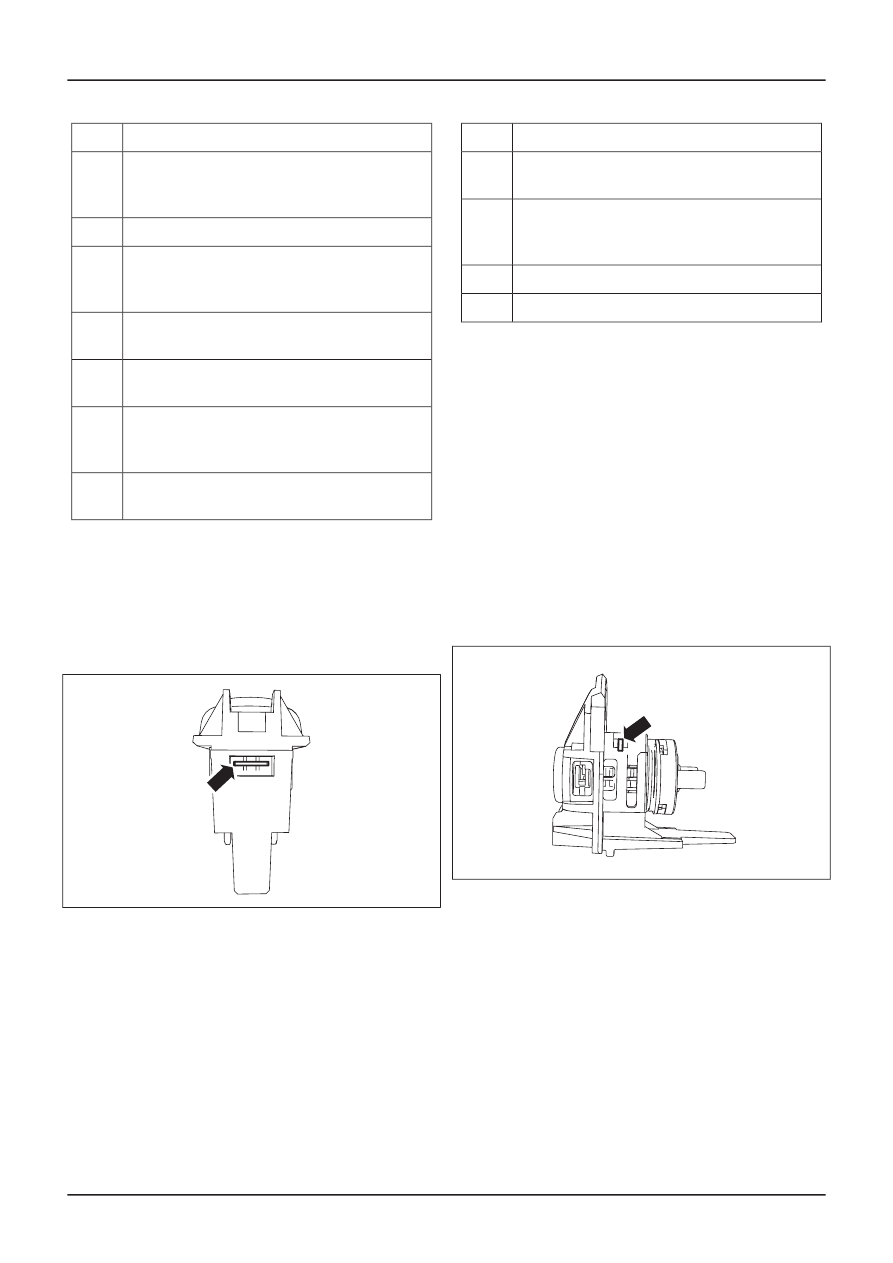

Description

Item

Door lock cylinder barrel locking pins

See Disassembly Detail
See Assembly Detail

1

Door lock cylinder barrel housing

2

Door lock cylinder retaining clip

See Disassembly Detail
See Assembly Detail

3

Door lock cylinder latch actuator

See Assembly Detail

4

Door lock cylinder latch actuator driver

See Assembly Detail

5

Door lock cylinder guide pin retaining
spring

See Assembly Detail

6

Door lock cylinder guide pin

See Assembly Detail

7

Description

Item

Door lock cylinder barrel guide

See Assembly Detail

8

Door lock cylinder barrel tumblers

See Disassembly Detail
See Assembly Detail

9

Door lock cylinder barrel tumbler springs

10

Door lock cylinder barrel

11

3. To assemble, reverse the disassembly

procedure.

4. Install the door lock cylinder.

For additional information,

refer to: Door

Lock Cylinder

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

Disassembly Details

Item 1

Door lock cylinder barrel locking pins

1. Remove the door lock cylinder lower

retaining pin.

E43871

2. Using a suitable

Punch

, remove door lock

cylinder upper retaining pin.

E43870

G296101en

501-14-

226

Handles, Locks, Latches and Entry Systems

501-14-

226

DISASSEMBLY AND ASSEMBLY

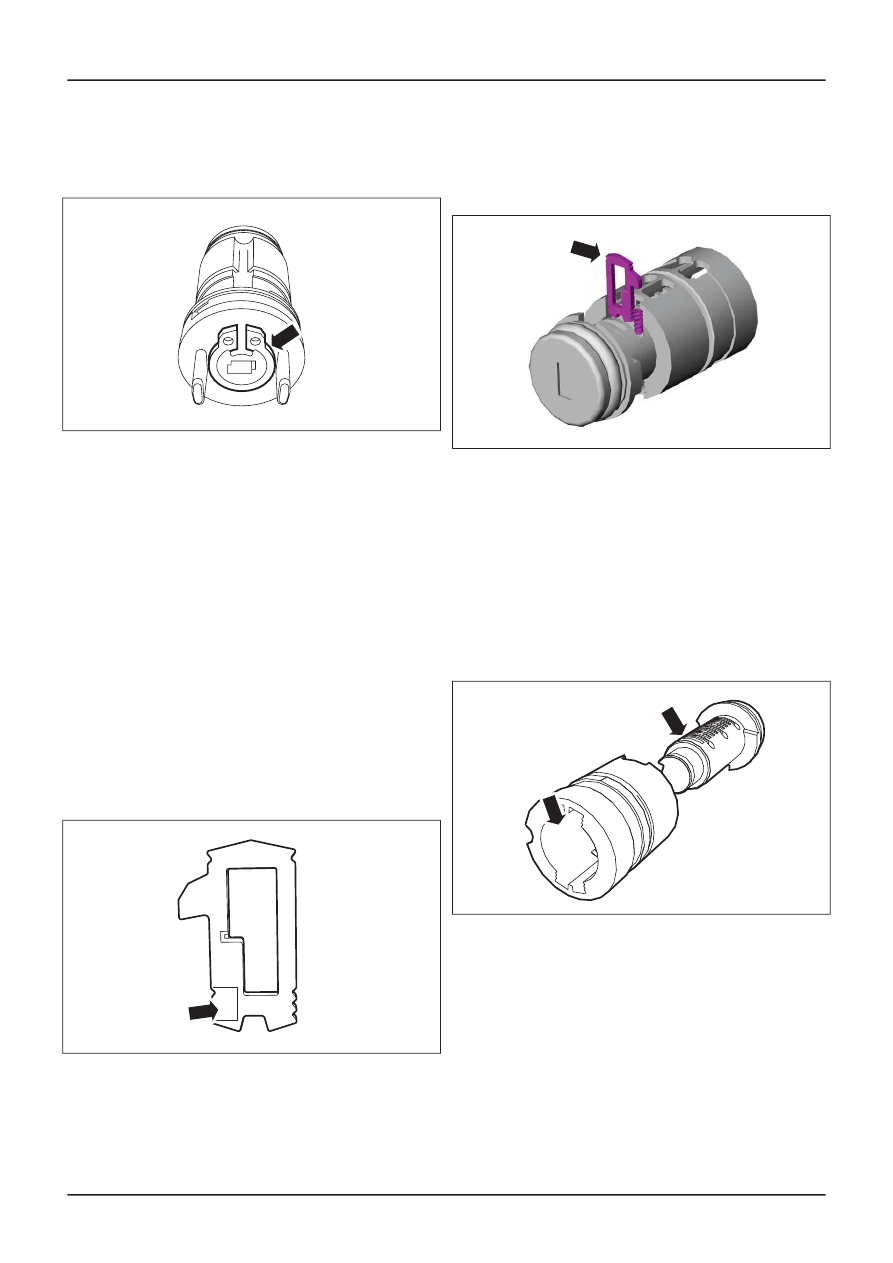

Item 3

Door lock cylinder retaining clip

1. Remove the door lock cylinder retaining clip

from the door lock cylinder.

E43866

Item 9

Door lock cylinder barrel tumblers

1. NOTE: Make sure to read the key code from

the key entry to the end of the lock barrel in
sequence.

NOTE: Make a note of the position and orientation
of the door lock cylinder barrel tumblers.

Remove the door lock cylinder barrel
tumblers and springs in the correct order.

E59873

Assembly Details

Item 9

Door lock cylinder barrel tumblers

1. NOTE: Make sure to read the key code from

the key entry to the end of the lock barrel in
sequence.

NOTE: One group of tumblers is signed with a one
digit number (1 to 5), the other group of tumblers
is signed with a two digit number (11 to 15).

Assemble the door lock cylinder barrel
tumblers and springs in the correct order.

E43309

Item 8

Door lock cylinder barrel guide

1. NOTE: Make sure that the door lock cylinder

cover guide indents align with the door lock
cylinder barrel.

Install the key and the assembled lock
cylinder barrel into the door lock cylinder
barrel guide and remove the key.

E43467

G296101en

501-14-

227

Handles, Locks, Latches and Entry Systems

501-14-

227

DISASSEMBLY AND ASSEMBLY

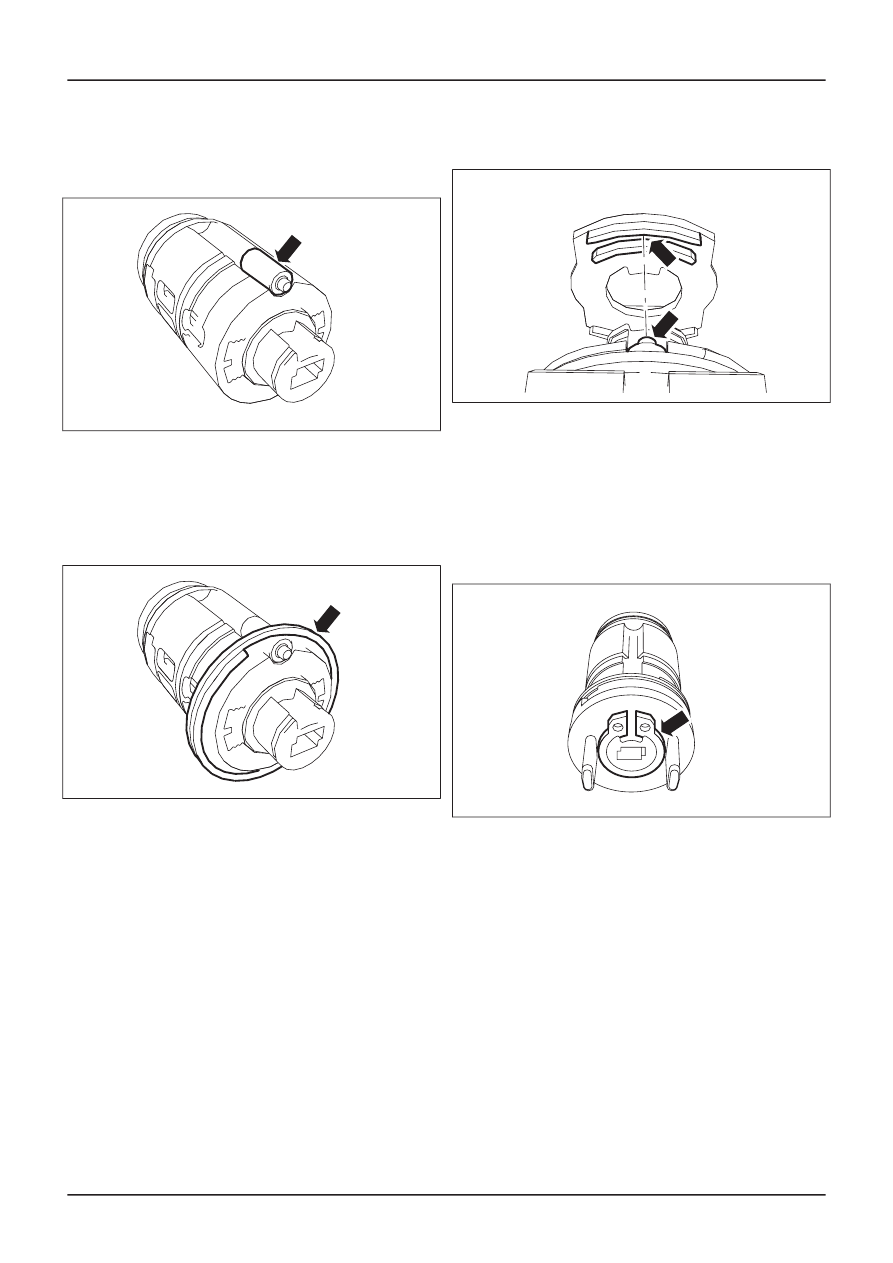

Item 7

Door lock cylinder guide pin

1. Place the door lock cylinder guide pin in the

door lock cylinder barrel guide recess.

E43867

Item 6

Door lock cylinder guide pin retaining

spring

1. Assemble the door lock cylinder guide pin

retaining spring on to the door lock cylinder
barrel guide.

E43868

Item 5

Door lock cylinder latch actuator driver

1. NOTE: Make sure that the door lock cylinder

guide pin retaining spring is located in the
door lock cylinder latch actuator driver
groove.

Install the door lock cylinder latch actuator
driver.

E43869

Item 4

Door lock cylinder latch actuator

NOTE: An audible click can be heard when the
door lock cylinder latch actuator is installed
correctly.

Item 3

Door lock cylinder retaining clip

1. Install the door lock cylinder retaining clip.

E43866

Item 1

Door lock cylinder barrel locking pins

1. NOTE: After the door lock cylinder lower

retaining pin has been installed the door lock
cylinder housing locking pins must be
knocked down, locking the door lock cylinder
lower retaining pin in place.

G296101en

501-14-

228

Handles, Locks, Latches and Entry Systems

501-14-

228

DISASSEMBLY AND ASSEMBLY

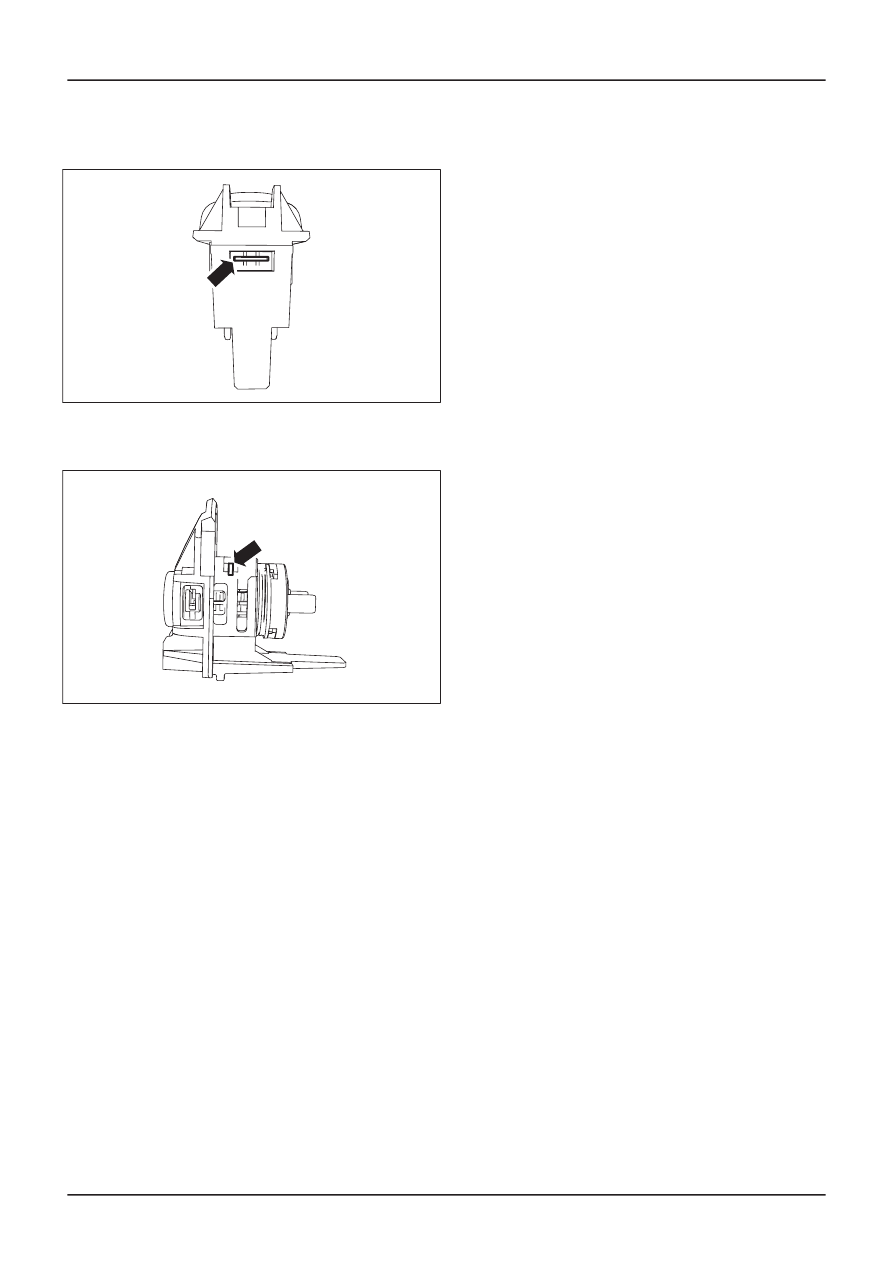

Install the door lock cylinder barrel retaining
pin.

E43871

2. Install the door lock cylinder barrel retaining

pin.

E43870

G296101en

501-14-

229

Handles, Locks, Latches and Entry Systems

501-14-

229

DISASSEMBLY AND ASSEMBLY

SECTION 501-16 Wipers and Washers

PAGE

CONTENTS

SPECIFICATIONS

501-16-2

Specifications

......................................................................................................................

DESCRIPTION AND OPERATION

501-16-3

Wipers and Washers..........................................................................................................

501-16-4

Windshield wash/wipe system............................................................................................

501-16-5

Rear window wash/wipe system.........................................................................................

501-16-5

Headlamp washer system..................................................................................................

DIAGNOSIS AND TESTING

501-16-7

Wipers and Washers..........................................................................................................

501-16-7

Description of operation......................................................................................................

501-16-8

Inspection and Checking....................................................................................................

501-16-9

Trouble Code Table - Generic Electronic Module (GEM)...................................................

501-16-10

Symptom Chart...................................................................................................................

501-16-12

System Check....................................................................................................................

501-16-58

Component Tests................................................................................................................

GENERAL PROCEDURES

501-16-60

Windshield Wiper Blade and Pivot Arm Adjustment...........................................................

REMOVAL AND INSTALLATION

501-16-62

Windshield Wiper Motor......................................................................................................

501-16-64

(32 624 0)

Windshield Washer Pump..............................................................................

501-16-66

Windshield Washer Pump and Reservoir...........................................................................

501-16-69

Rear Window Wiper Motor.................................................................................................

501-16-73

Rain Sensor........................................................................................................................

501-16-75

(32 678 0)

Headlamp Washer Jet....................................................................................

501-16-78

Headlamp Washer Pump....................................................................................................

501-16-

Wipers and Washers

501-16-

1

.

VEHICLE APPLICATION:
