Ford Focus RS (2011 year). Instruction - part 56





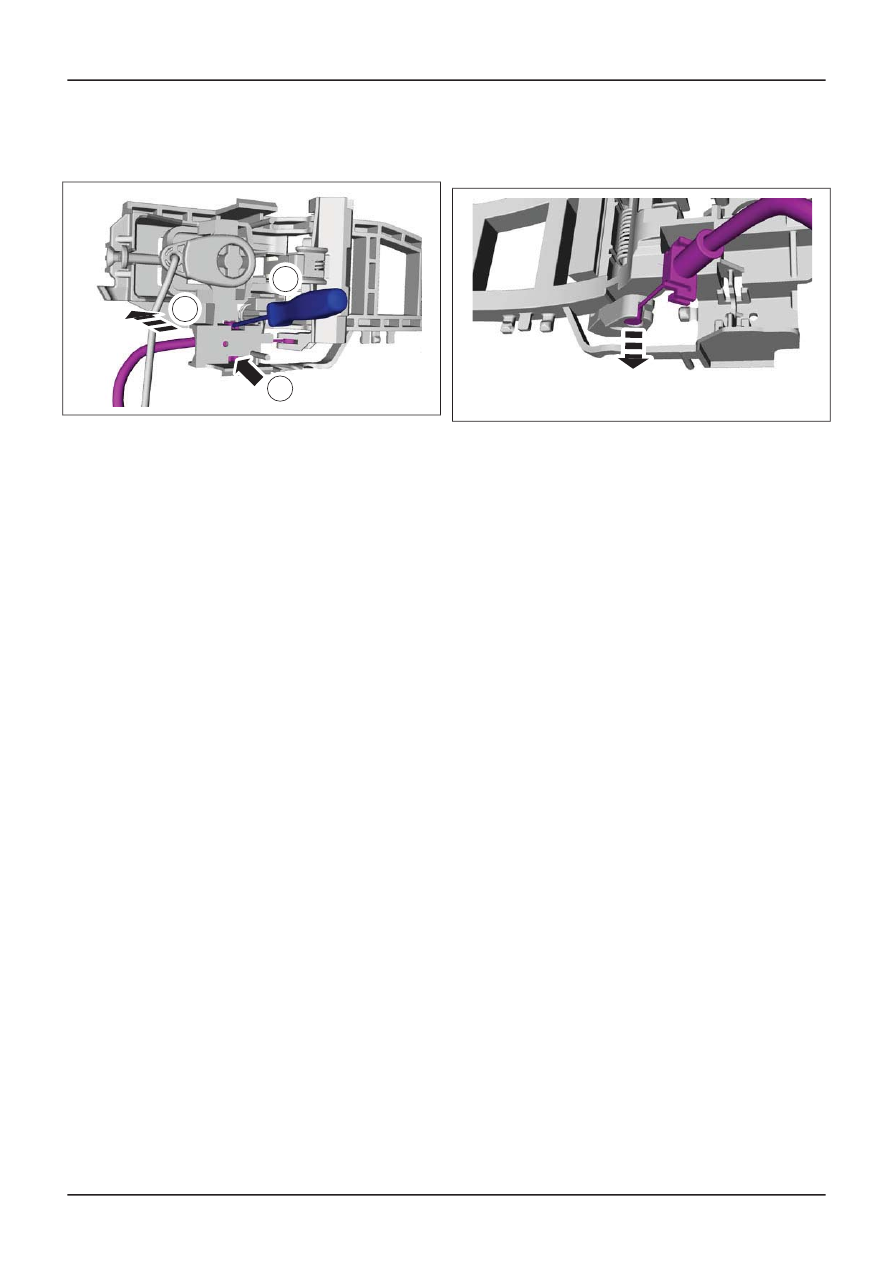

2. Slide the front door exterior handle remote

control cable off of the front door handle
reinforcement retainers.

E51994

1

1

2

2. Align the front door exterior handle remote

control inner cable with the slot in the front
door handle reinforcement and remove.

E51995

Installation Details

Item 13

Front door inner panel

1. Before installing the front door inner panel

retaining bolts, feed the door wiring harness
electrical connector through the front door
wiring harness hole.

Item 12

Front door lock actuator retaining screw

1. Install the front door lock actuator to the

front door.

2. Tighten the front door lock actuator retaining

screw.

Item 5

Door hinge retaining bolts

1. Apply a coating of

adhesive to

the door hinge

retaining bolts.

G410826en

501-14-

127

Handles, Locks, Latches and Entry Systems

501-14-

127

REMOVAL AND INSTALLATION

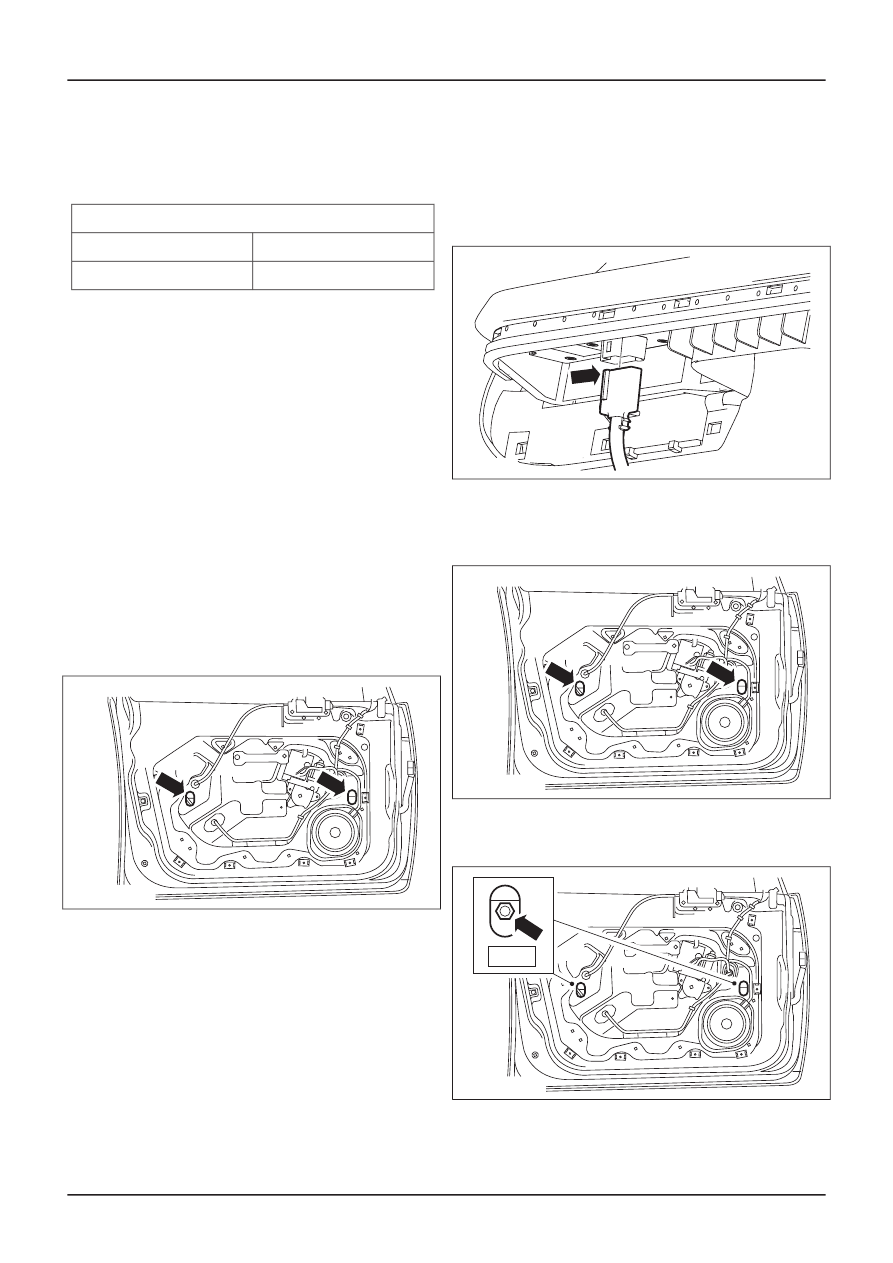

Front Door Lock Actuator — 3-Door, Vehicles With: Keyless

Vehicle System

Materials

Specification

Name

WSK-M2G349-A7

Adhesive - Loctite 243

1. Remove the front door trim panel.

For additional information,

refer to: Front

Door Trim Panel - 3-Door

(501-05 Interior

Trim and Ornamentation, Removal and
Installation).

2. Remove the exterior front door handle.

For additional information,

refer to: Exterior

Front Door Handle - Vehicles With: Keyless
Vehicle System

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

3. Connect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

4. Remove the front door window regulator

grommets.

E42003

5. NOTE: Support the front door power window

control unit.

Connect the front door power window control
switch electrical connector.

E39524

6. Using the front door power window control

switch, align the window glass clamp bolts
with the access holes.

E42003

7. Loosen the front door window glass clamp

retaining bolts.

TIE39519

8 Nm

8. Raise the front door window glass.

G413505en

501-14-

128

Handles, Locks, Latches and Entry Systems

501-14-

128

REMOVAL AND INSTALLATION

9. Disconnect the front door power window

control switch electrical connector.

E39524

10. Using suitable tape, secure the front door

window glass to the front door.

E42004

11. Disconnect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General
Procedures).

12. Remove the components in the order

indicated in the following illustration(s) and
table(s).

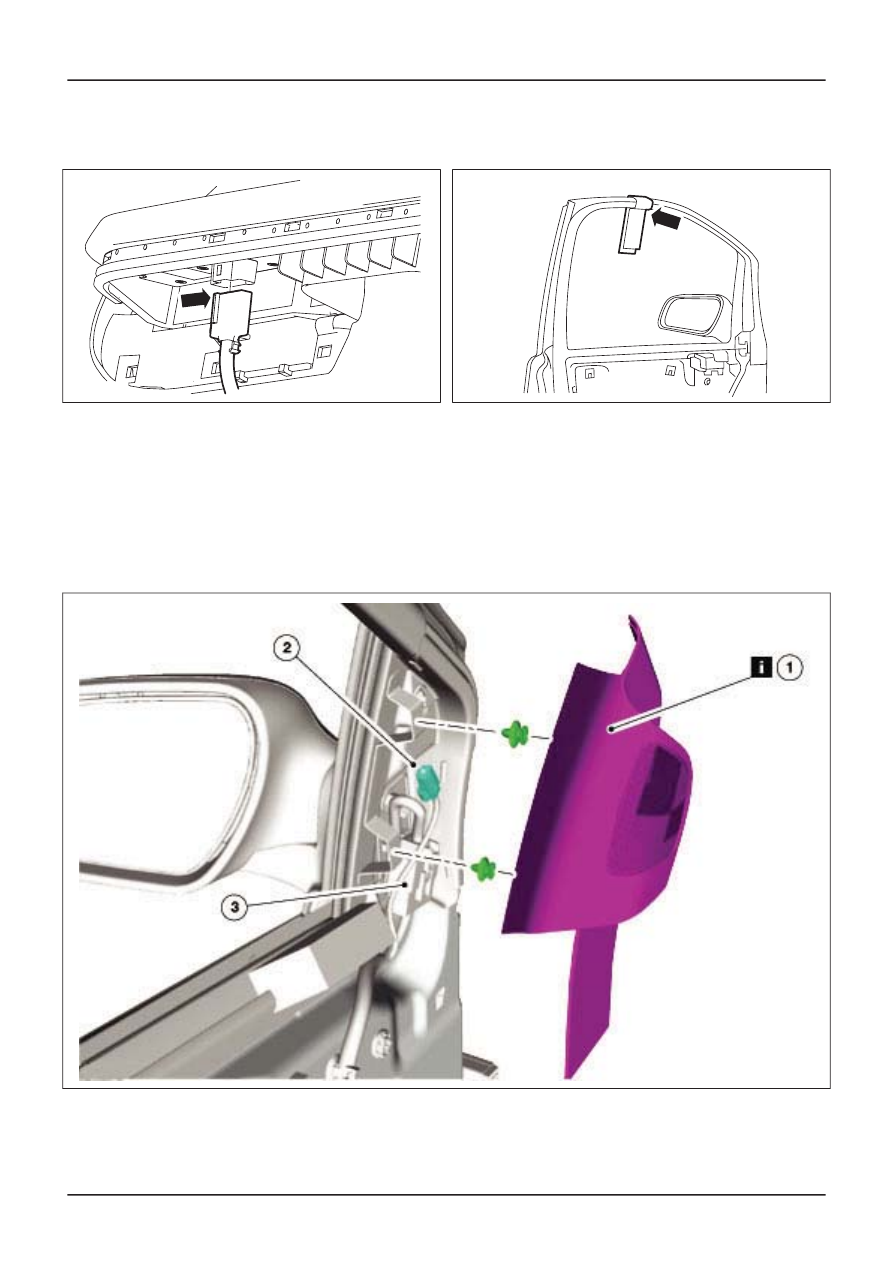

E51757

G413505en

501-14-

129

Handles, Locks, Latches and Entry Systems

501-14-

129

REMOVAL AND INSTALLATION

Description

Item

Exterior mirror interior trim panel

See Removal Detail

1

Front door tweeter speaker electrical

2

Description

Item

connector

Exterior mirror electrical connector (if
equipped)

3

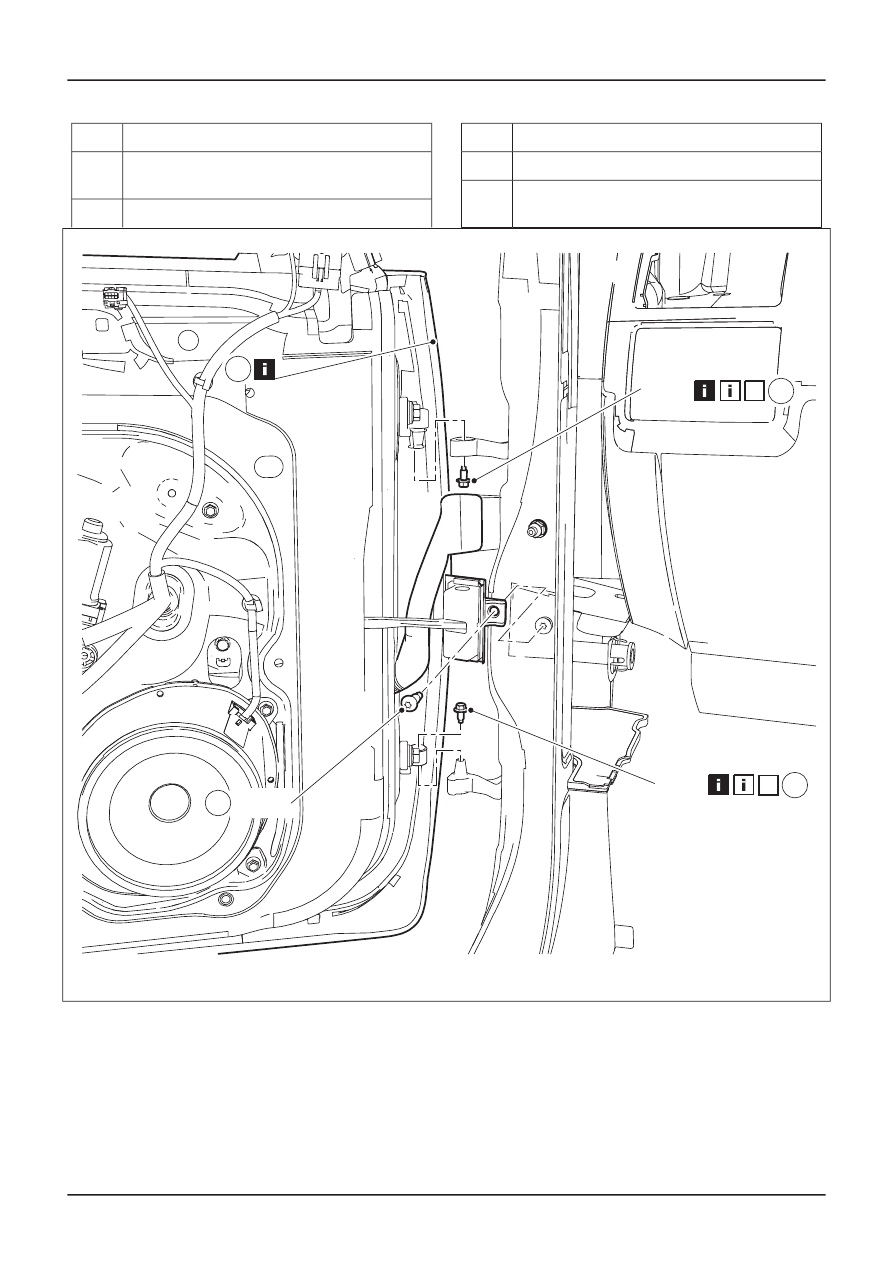

E47359

6

15 Nm

5

15 Nm

23 Nm

4

N

5

N

G413505en

501-14-

130

Handles, Locks, Latches and Entry Systems

501-14-

130

REMOVAL AND INSTALLATION

Description

Item

Door check strap

4

Door hinge retaining bolts.

See Removal Detail

5

Description

Item

See Installation Detail

Door (left-hand door shown)

See Removal Detail

6

8 Nm

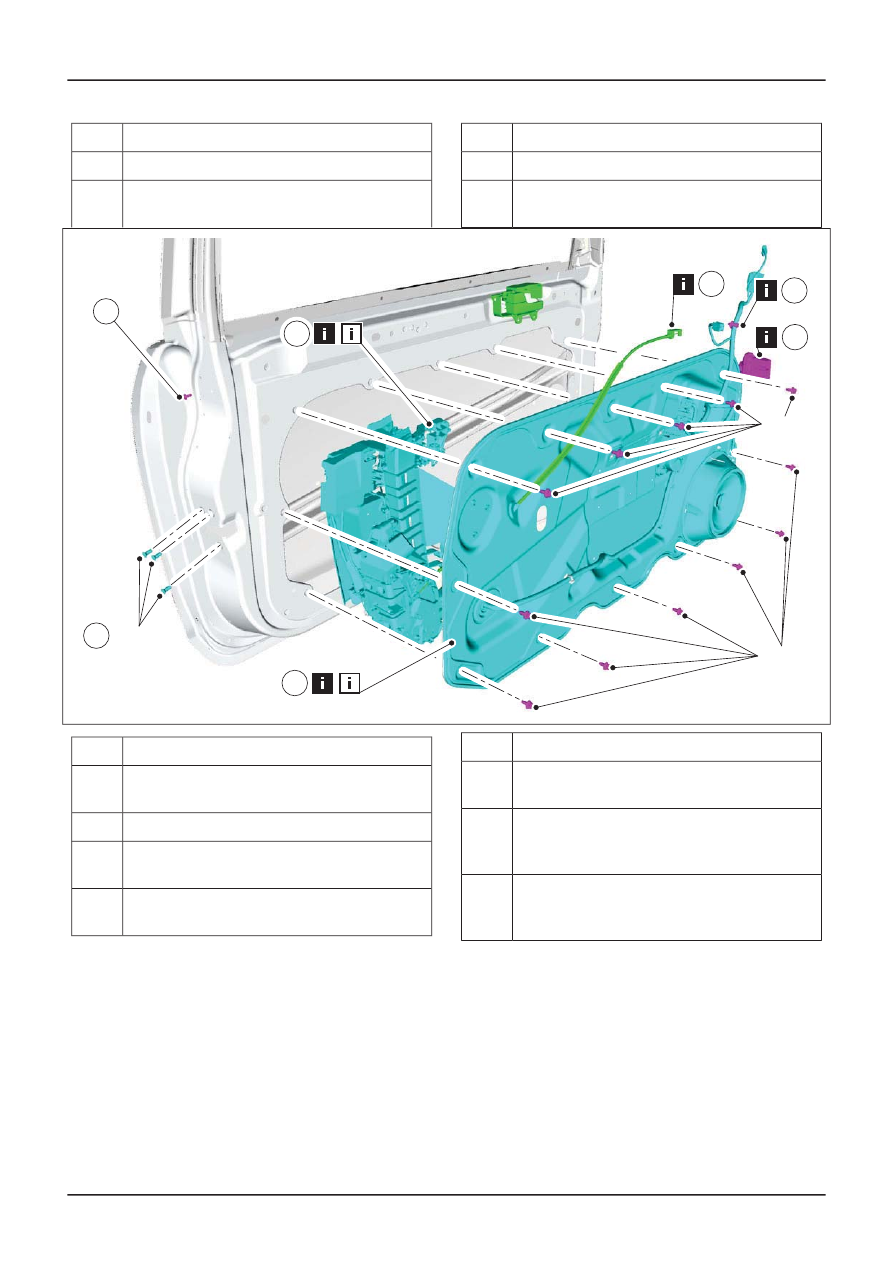

E51750

8

13

12

9

10

11

7

8 Nm

8 Nm

Description

Item

Front door handle, lock and latch retaining
bracket retaining screw

7

Front door latch retaining bolts

8

Front door wiring harness retaining clip

See Removal Detail

9

Front door latch remote control cable

See Removal Detail

10

Description

Item

Front door wiring harness

See Removal Detail

11

Front door lock actuator retaining screw

See Removal Detail
See Installation Detail

12

Front door inner panel

See Removal Detail
See Installation Detail

13

G413505en

501-14-

131

Handles, Locks, Latches and Entry Systems

501-14-

131

REMOVAL AND INSTALLATION

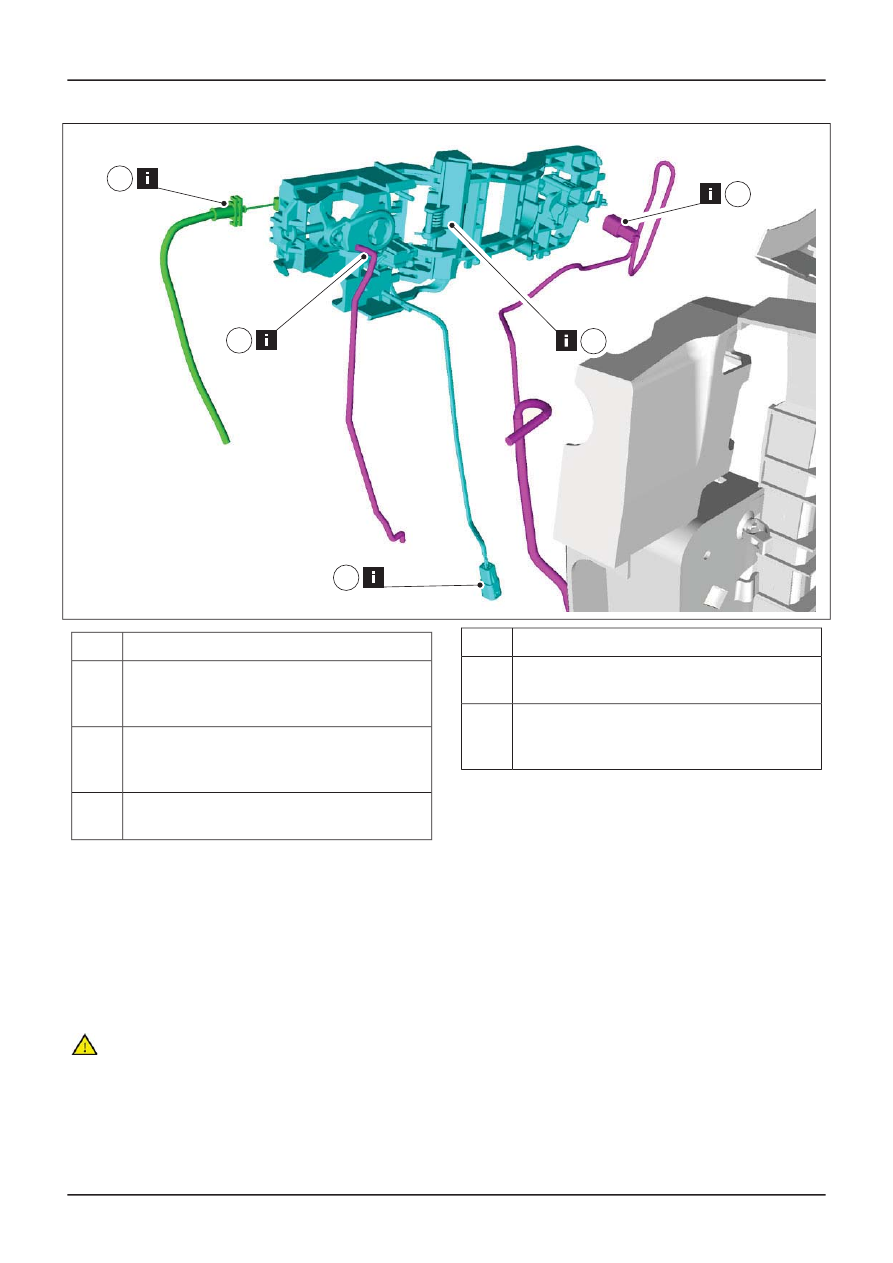

E51960

15

16

14

17

18

Description

Item

Exterior front door handle RKE electrical
connector

See Removal Detail

14

Front door lock cylinder position sensor
electrical connector

See Removal Detail

15

Front door handle reinforcement

See Removal Detail

16

Description

Item

Front door lock cylinder actuator rod

See Removal Detail

17

Front door exterior handle remote control
cable

See Removal Detail

18

13. To install, reverse the removal procedure.

14. Vehicles with global closing, initialize the

door window motors.

For additional information,

refer to: Door

Window Motor Initialization

(501-11 Glass,

Frames and Mechanisms, General
Procedures).

Removal Details

Item 1

Exterior mirror interior trim panel

CAUTION: Do not place excessive strain
on the exterior mirror and front door
tweeter speaker wiring harness.

G413505en

501-14-

132

Handles, Locks, Latches and Entry Systems

501-14-

132

REMOVAL AND INSTALLATION

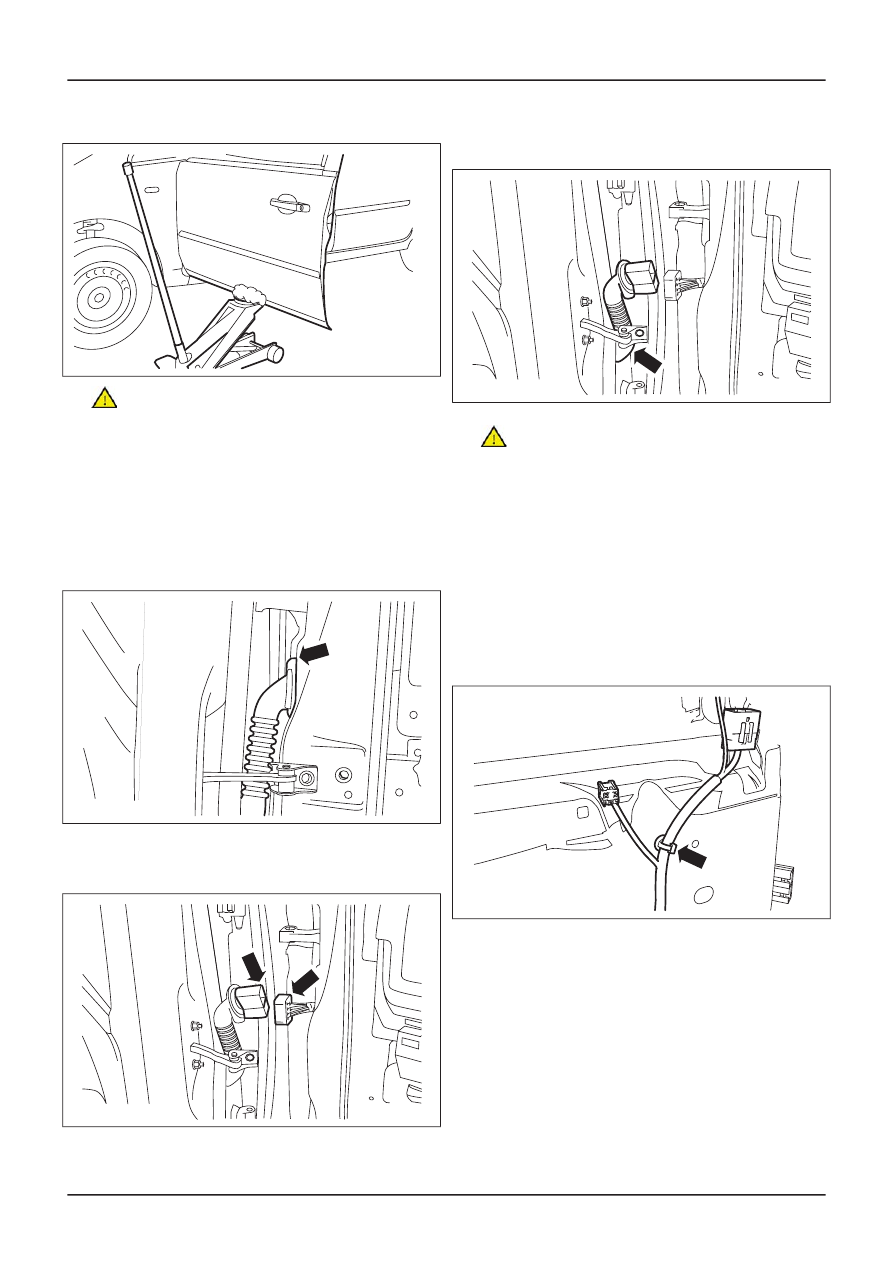

Item 5

Door hinge retaining bolts.

TIE41214

1.

CAUTION: Protect the door using a soft

cloth to prevent damage to the front door.

With the aid of another technician and a
suitable trolly jack, support and detach the
front door from the front door hinges.

Item 6

Door (left-hand door shown)

1. Detach the electrical connector from the

A-pillar.

TIE41215

2. Remove the front door.

• Disconnect the electrical connector.

TIE41216

3. Push the front door wiring harness into the

door.

E47281

4.

CAUTION: After the front door wiring

harness electrical connector has been
disconnected, position the front door back
onto the front door hinges. Failure to follow
this instruction may cause damage to the
front door.

Position the front door onto the front door
hinges.

Item 9

Front door wiring harness retaining clip

1. Detach the front door wiring harness

retaining clip from the front door.

E47330

G413505en

501-14-

133

Handles, Locks, Latches and Entry Systems

501-14-

133

REMOVAL AND INSTALLATION

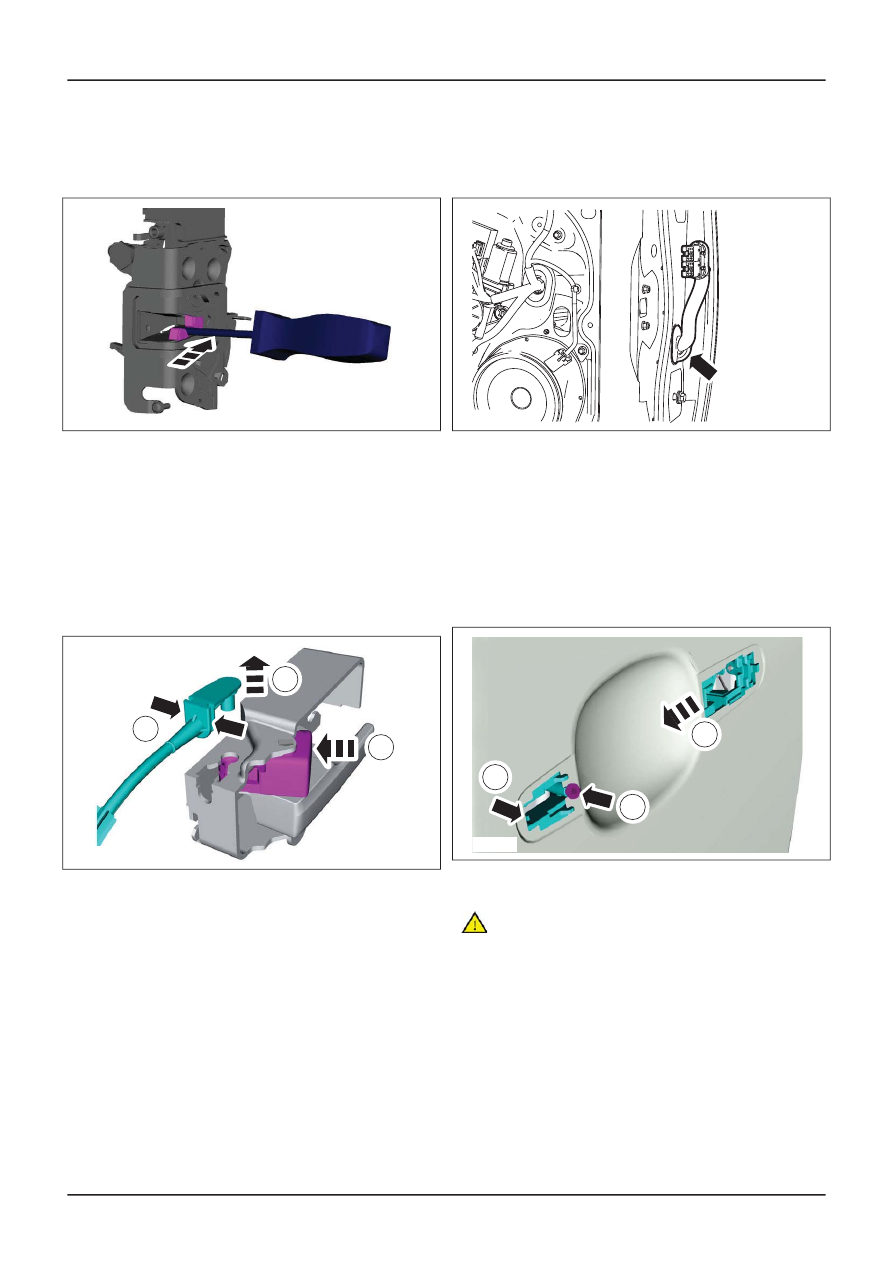

Item 10

Front door latch remote control cable

1. Using a suitable screwdriver, latch the front

door lock into the closed position.

E52756

2. Detach the front door latch remote control

cable from the front door latch remote
control handle.

1. Operate the door latch remote control handle

lock to the lock position.

2. Release the remote control cable retaining

clips.

3. Detach the inner remote control cable from

the remote control handle lock lever.

E52632

1

2

3

Item 11

Front door wiring harness

1. Detach and push the front door wiring

harness into the front door.

E47360

Item 12

Front door lock actuator retaining screw

1. Detach the front door lock actuator.

1. Loosen the front door lock actuator retaining

screw.

2. Release the front door lock actuator retaining

clip.

3. Slide the front door lock actuator towards the

front of the vehicle.

E51955

1

2

3

Item 13

Front door inner panel

CAUTION: When removing the front door
inner panel, care must be taken that the
door wiring harness is not trapped or
placed under excessive strain.

Item 14

Exterior front door handle RKE

electrical connector

NOTE: Make a note of the clipping position of the
exterior front door handle RKE harness.

1. Disconnect the front door handle RKE

electrical connector and detach the wiring

G413505en

501-14-

134

Handles, Locks, Latches and Entry Systems

501-14-

134

REMOVAL AND INSTALLATION
