Ford Focus RS (2011 year). Instruction - part 54

Front Door Latch — 4-Door/5-Door/Wagon, Vehicles With: Keyless

Vehicle System

General Equipment

Electric hand drill

Rivet gun

Materials

Specification

Name

WSK-M2G349-A7

Adhesive - Loctite 243

1. Remove the front door trim panel.

For additional information,

refer to: Front

Door Trim Panel - 4-Door/5-Door/Wagon

(501-05 Interior Trim and Ornamentation,
Removal and Installation).

2. Remove the exterior front door handle.

For additional information,

refer to: Exterior

Front Door Handle - Vehicles With: Keyless
Vehicle System

(501-14 Handles, Locks,

Latches and Entry Systems, Removal and
Installation).

3. Connect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General Procedures).

4. Remove the front door window regulator

grommets.

E42003

5. NOTE: Support the front door power window

control unit.

Connect the front door power window control
switch electrical connector.

E39524

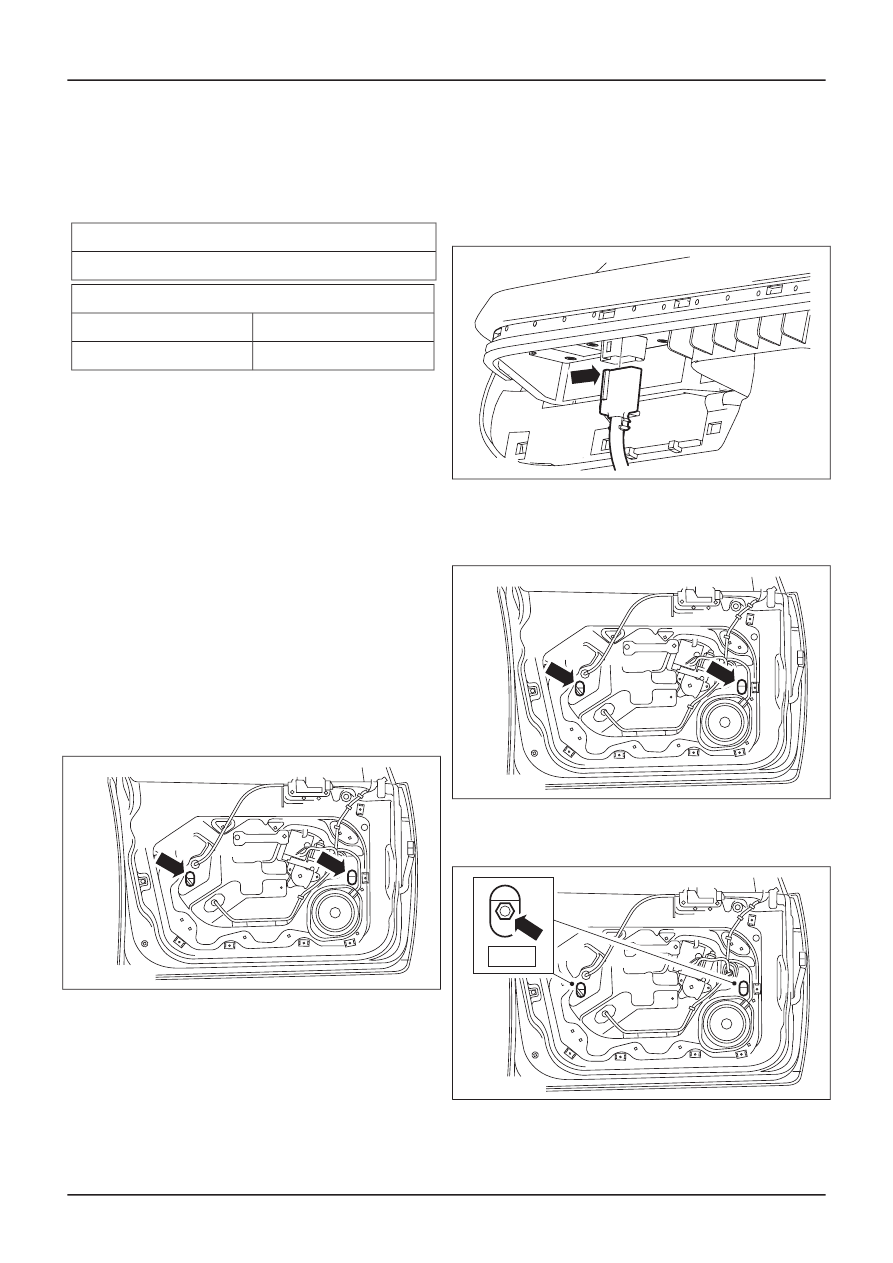

6. Using the front door power window control

switch, align the window glass clamp
retaining bolts with the access holes.

E42003

7. Loosen the front door window glass clamp

retaining bolts.

TIE39519

8 Nm

8. Raise the front door window glass.

G413500en

501-14-

111

Handles, Locks, Latches and Entry Systems

501-14-

111

REMOVAL AND INSTALLATION

9. Disconnect the front door power window

control switch electrical connector.

E39524

10. Using suitable tape, secure the front door

window glass to the front door.

E42004

11. Disconnect the battery ground cable.

For additional information,

refer to: Battery

Disconnect and Connect

(414-01 Battery,

Mounting and Cables, General
Procedures).

12. Remove the components in the order

indicated in the following illustration(s) and
table(s).

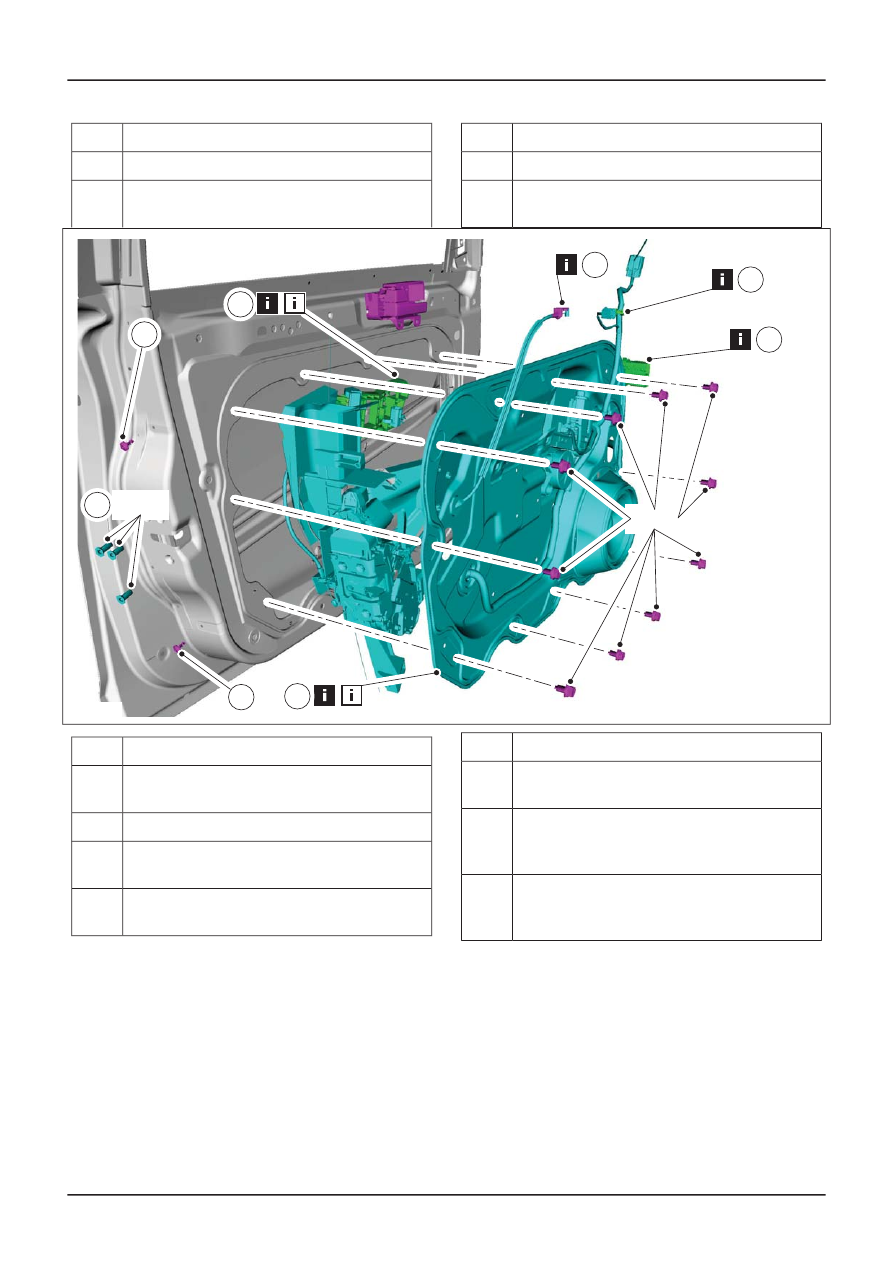

E51757

G413500en

501-14-

112

Handles, Locks, Latches and Entry Systems

501-14-

112

REMOVAL AND INSTALLATION

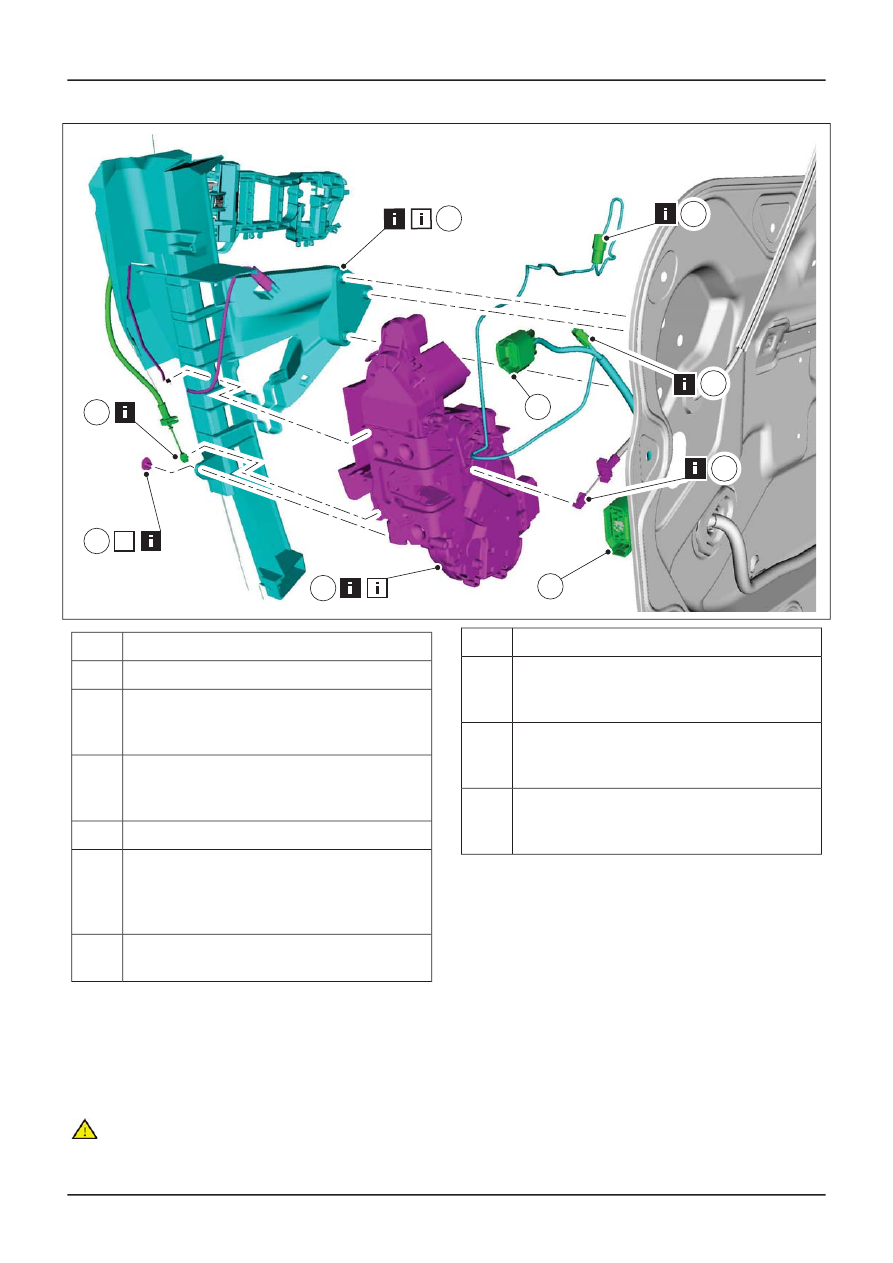

Description

Item

Exterior mirror interior trim panel

See Removal Detail

1

Front door tweeter speaker electrical

2

Description

Item

connector

Exterior mirror electrical connector (if
equipped)

3

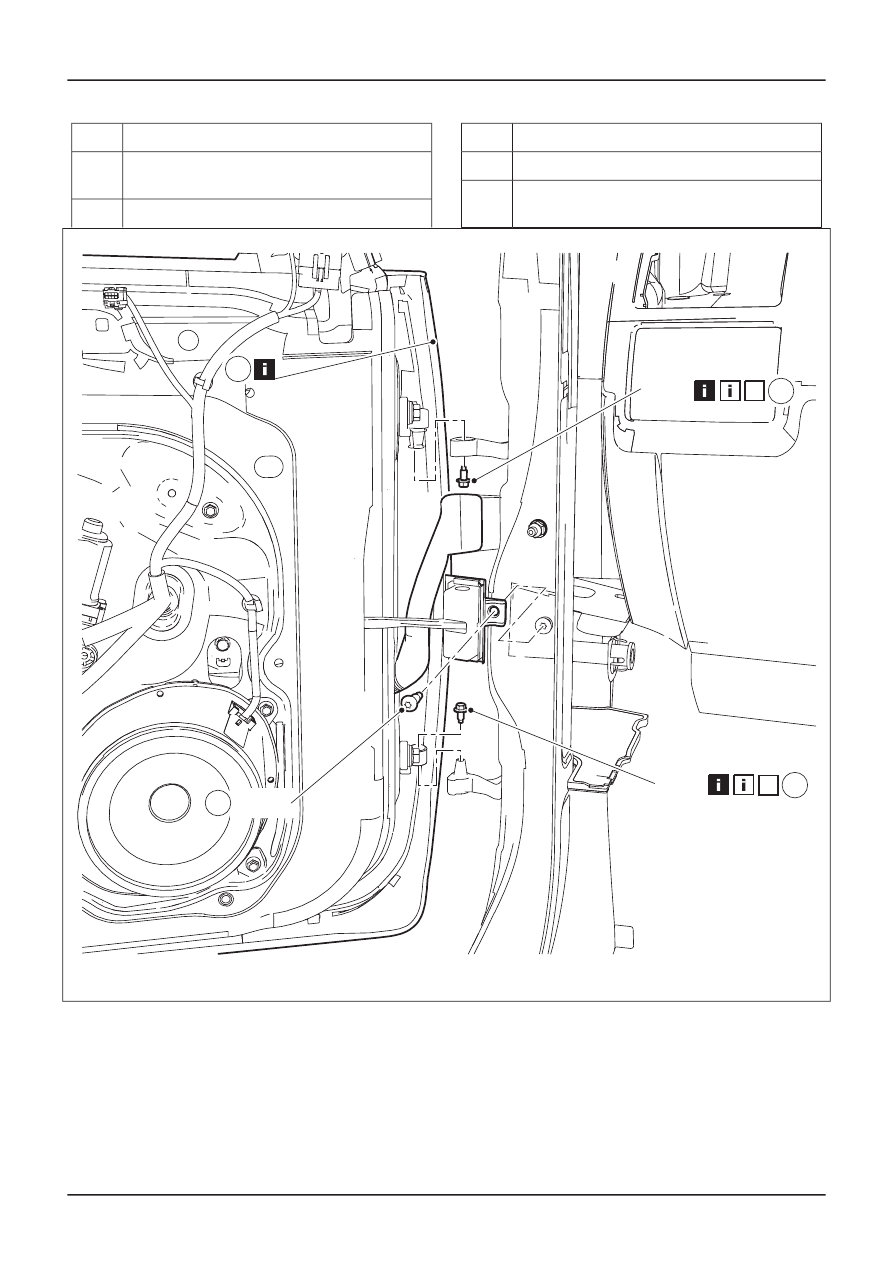

E47359

6

15 Nm

5

15 Nm

23 Nm

4

N

5

N

G413500en

501-14-

113

Handles, Locks, Latches and Entry Systems

501-14-

113

REMOVAL AND INSTALLATION

Description

Item

Door check strap retaining bolt

4

Door hinge retaining bolts

See Removal Detail

5

Description

Item

See Installation Detail

Door (left-hand door shown)

See Removal Detail

6

E52072

8

10

8 Nm

7

8 Nm

13

12

9

11

7

Description

Item

Front door handle, lock and latch retaining
bracket retaining screws

7

Front door latch retaining bolts

8

Front door wiring harness retaining clip

See Removal Detail

9

Front door latch remote control cable

See Removal Detail

10

Description

Item

Front door wiring harness

See Removal Detail

11

Front door lock actuator retaining screw

See Removal Detail
See Installation Detail

12

Front door inner panel

See Removal Detail
See Installation Detail

13

G413500en

501-14-

114

Handles, Locks, Latches and Entry Systems

501-14-

114

REMOVAL AND INSTALLATION

E52073

20

21

22

15

19

16

18

N

14

17

Description

Item

Front door latch electrical connector

14

Front door lock cylinder position sensor
electrical connector

See Removal Detail

15

Exterior front door handle RKE electrical
connector

See Removal Detail

16

Front door latch RKE electrical connector

17

Front door handle, lock and latch retaining
bracket

See Removal Detail
See Installation Detail

18

Front door latch remote control cable

See Removal Detail

19

Description

Item

Front exterior door handle remote control
cable

See Removal Detail

20

Front door latch retaining bracket retaining
rivet

See Removal Detail

21

Front door latch

See Removal Detail
See Installation Detail

22

13. To install, reverse the removal procedure.

14. Vehicles with global closing, initialize the

door window motors.

For additional information,

refer to: Door

Window Motor Initialization

(501-11 Glass,

Frames and Mechanisms, General
Procedures).

Removal Details

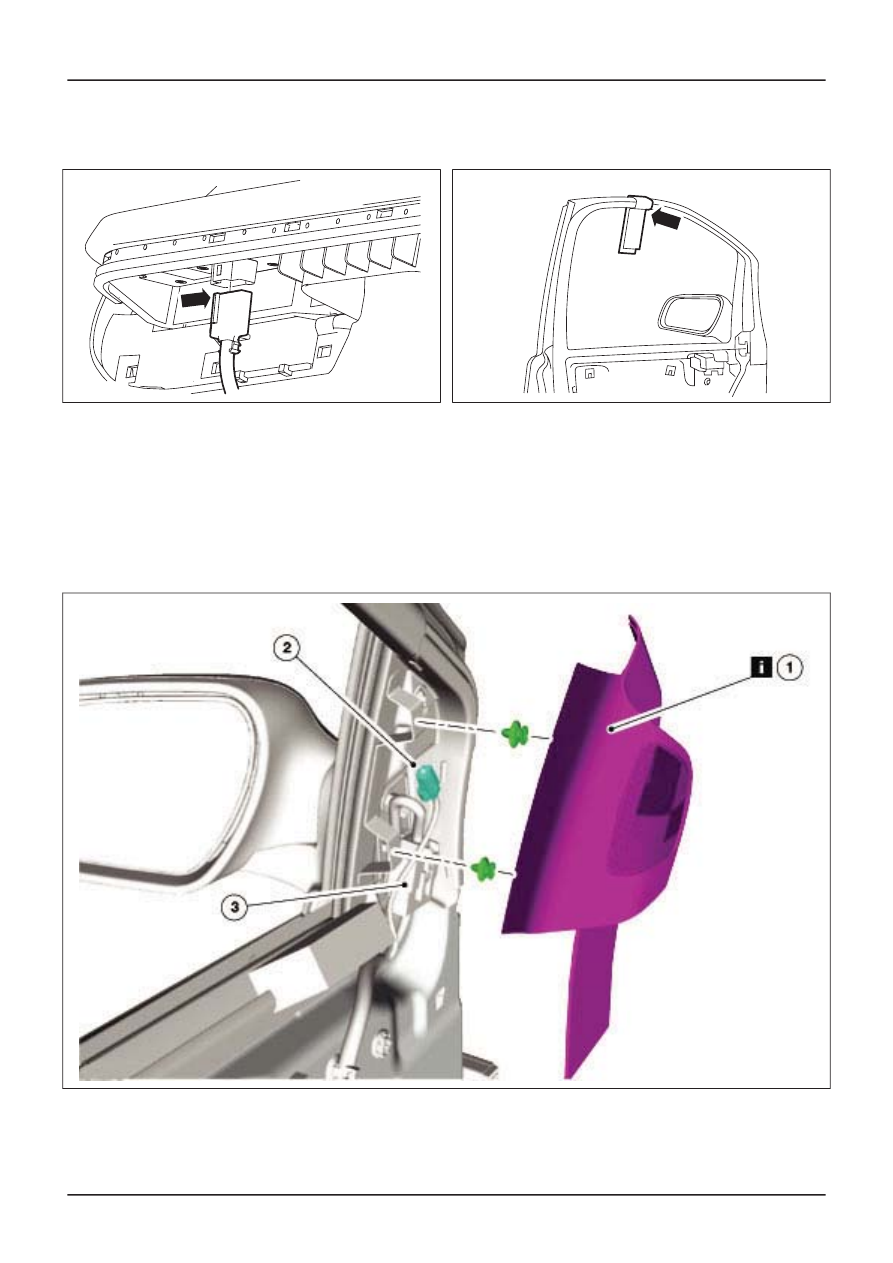

Item 1

Exterior mirror interior trim panel

CAUTION: Do not place excessive strain
on the exterior mirror and front door
tweeter speaker wiring harness.

G413500en

501-14-

115

Handles, Locks, Latches and Entry Systems

501-14-

115

REMOVAL AND INSTALLATION

Item 5

Door hinge retaining bolts

TIE41214

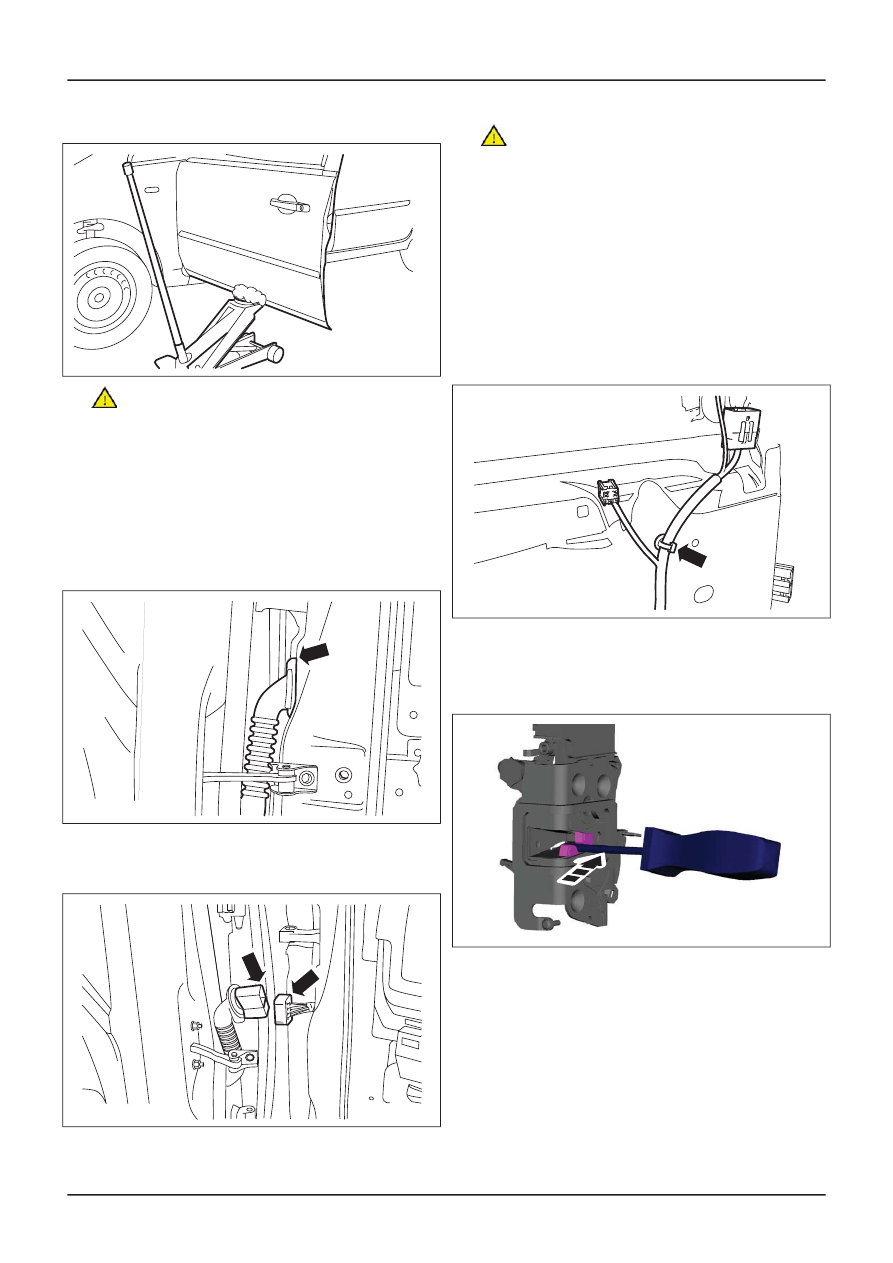

1.

CAUTION: Protect the door using a soft

cloth to prevent damage to the front door.

With the aid of another technician and a
suitable trolly jack, support and detach the
front door from the front door hinges.

Item 6

Door (left-hand door shown)

1. Detach the electrical connector from the

A-pillar.

TIE41215

2. Remove the front door.

• Disconnect the electrical connector.

TIE41216

3.

CAUTION: After the front door wiring

harness electrical connector has been
disconnected, position the front door back
onto the front door hinges. Failure to follow
this instruction may cause damage to the
front door.

Position the front door onto the front door
hinges.

Item 9

Front door wiring harness retaining clip

1. Detach the front door wiring harness

retaining clip from the front door.

E47330

Item 10

Front door latch remote control cable

1. Using a suitable screwdriver, latch the front

door lock into the closed position.

E52756

2. Detach the front door latch remote control

cable from the front door latch remote
control handle.

1. Operate the door latch remote control handle

lock to the lock position.

2. Release the remote control cable retaining

clips.

G413500en

501-14-

116

Handles, Locks, Latches and Entry Systems

501-14-

116

REMOVAL AND INSTALLATION

3. Detach the inner remote control cable from

the remote control handle lock lever.

E52632

1

2

3

Item 11

Front door wiring harness

1. Detach and push the front door wiring

harness into the front door.

E47360

Item 12

Front door lock actuator retaining screw

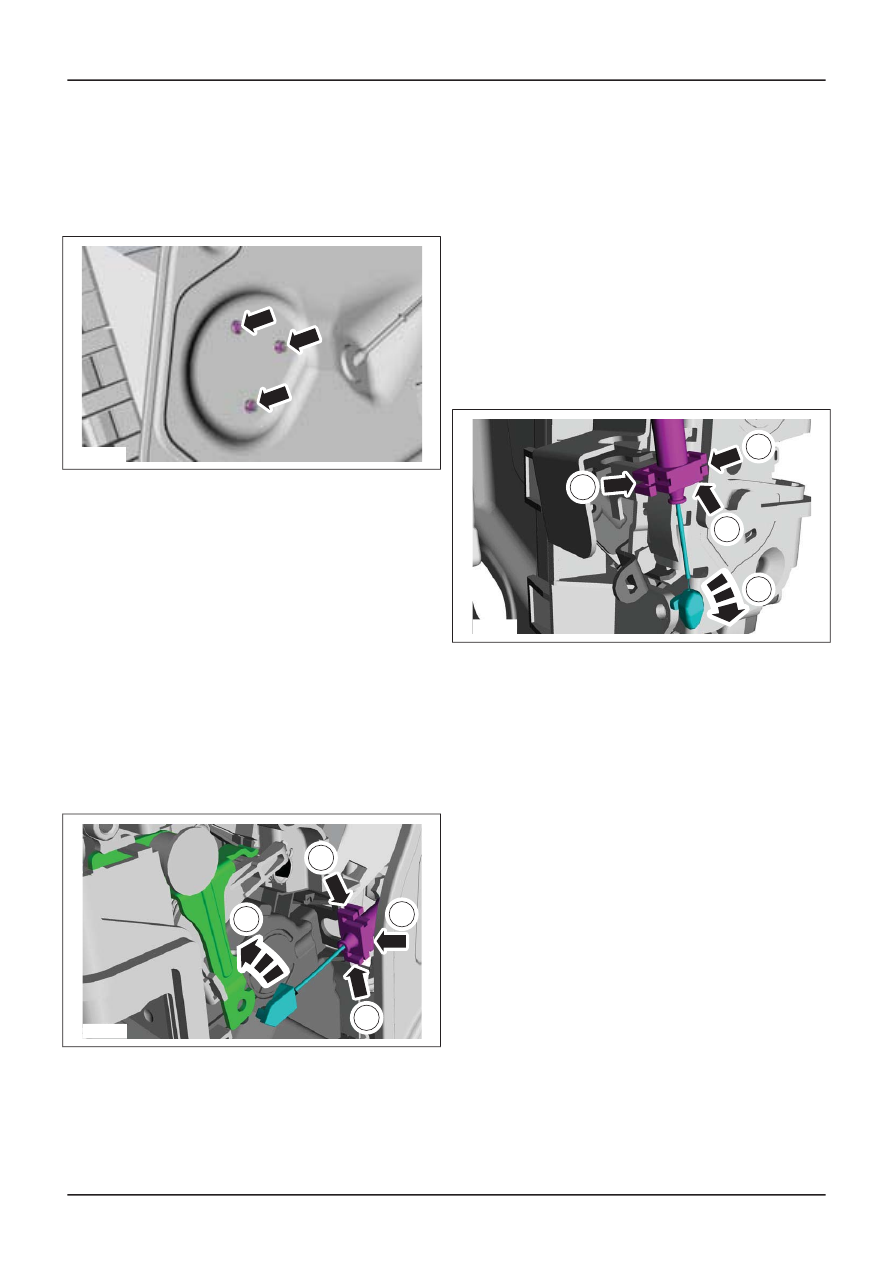

1. Detach the front door lock actuator.

1. Loosen the front door lock actuator retaining

screw.

2. Release the front door lock actuator retaining

clip.

3. Slide the front door lock actuator towards the

front of the vehicle.

E51955

1

2

3

Item 13

Front door inner panel

CAUTION: When removing the front door
inner panel, care must be taken that the
door wiring harness is not trapped or
placed under excessive strain.

Item 15

Front door lock cylinder position sensor

electrical connector

1. Disconnect the front door lock cylinder

position sensor electrical connector.

E52075

Item 16

Exterior front door handle RKE

electrical connector

NOTE: Make a note of the clipping position of the
exterior front door handle RKE harness.

1. Detach the exterior front door handle RKE

electrical connector and harness from the
front door handle reinforcement.

E52074

G413500en

501-14-

117

Handles, Locks, Latches and Entry Systems

501-14-

117

REMOVAL AND INSTALLATION

Item 18

Front door handle, lock and latch

retaining bracket

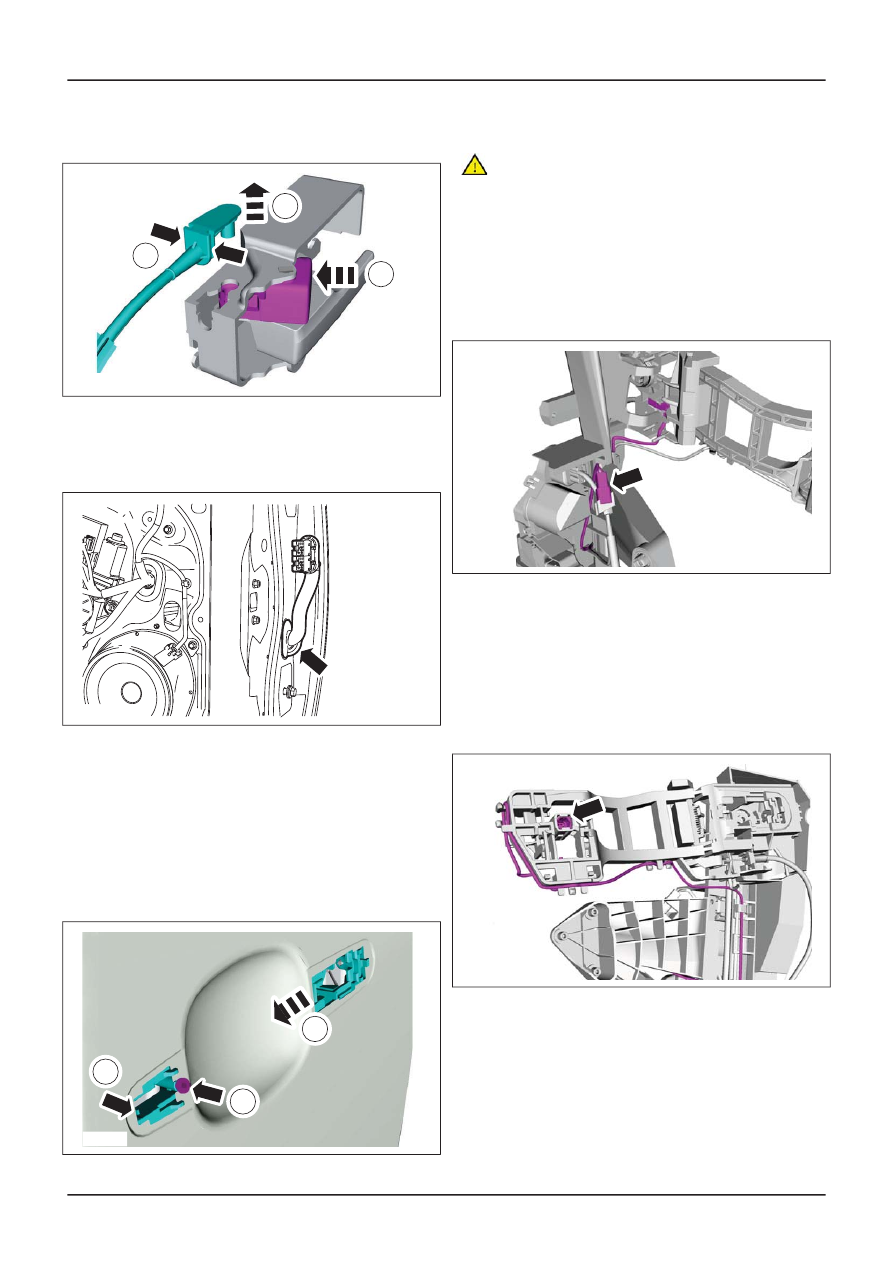

1. Press in the centers of the front door handle,

lock and latch retaining bracket retaining clip
locking pins.

E51961

Item 19

Front door latch remote control cable

1. NOTE: Do not kink the front door latch

remote control cable.

NOTE: In order to remove the front door latch
remote control cable from the front door latch lever
the cable must be rotated.

Disconnect the front door latch remote
control cable from the front door latch.

1. Using a suitable screwdriver, release the

front door latch remote control cable locking
tangs from the front door latch.

2. Detach the front door latch remote control

outer cable from the front door latch.

3. Rotate the front door latch remote control

cable.

1

1

2

3

E52633

Item 20

Front exterior door handle remote

control cable

1. NOTE: Do not kink the front exterior door

handle remote control cable.

NOTE: In order to remove the front exterior door
handle remote control cable from the front door
latch lever the cable must be rotated.

Disconnect the front exterior door handle
remote control cable from the front door
latch.

1. Using a suitable screwdriver, release the

front exterior door handle remote control
outer cable locking tangs from the front door
latch.

2. Detach the front exterior door handle remote

control cable from the front door latch.

3. Rotate the front exterior door handle remote

control cable.

E52634

1

1

2

3

Item 21

Front door latch retaining bracket

retaining rivet

1. Using a suitable

Electric hand drill remove

and discard the door latch retaining bracket
retaining rivet.

Item 22

Front door latch

1. Detach the front door latch actuator from the

front door handle, lock and latch retaining
bracket.

1. Press the front door handle, lock and latch

retaining bracket release clip.

G413500en

501-14-

118

Handles, Locks, Latches and Entry Systems

501-14-

118
