Ford Focus RS (2011 year). Instruction - part 49





DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Disconnect Liftgate/Luggage Compartment Lid

Latch C798.

3 Measure the resistance between the CJB C100

pin 46, circuit 32-AA27 (WH/GN), harness side
and the liftgate/luggage compartment lid latch
C798 pin 1, circuit 32-AA27 (BK), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57856

GO to AC2

.

ൺ

No

REPAIR circuit 32-AA27 (WH/GN) or circuit
32-AA27 (BK). TEST the system for normal
operation.

AC2: CHECK CIRCUIT 31-GL20 (BK) FOR OPEN CIRCUIT

1 Measure the resistance between the lift-

gate/luggage compartment lid latch C798 pin 2,
circuit 31-GL20 (BK), harness side and ground.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57855

GO to AC3.

ൺ

No

REPAIR circuit 31-GL20 (BK). TEST the
system for normal operation.

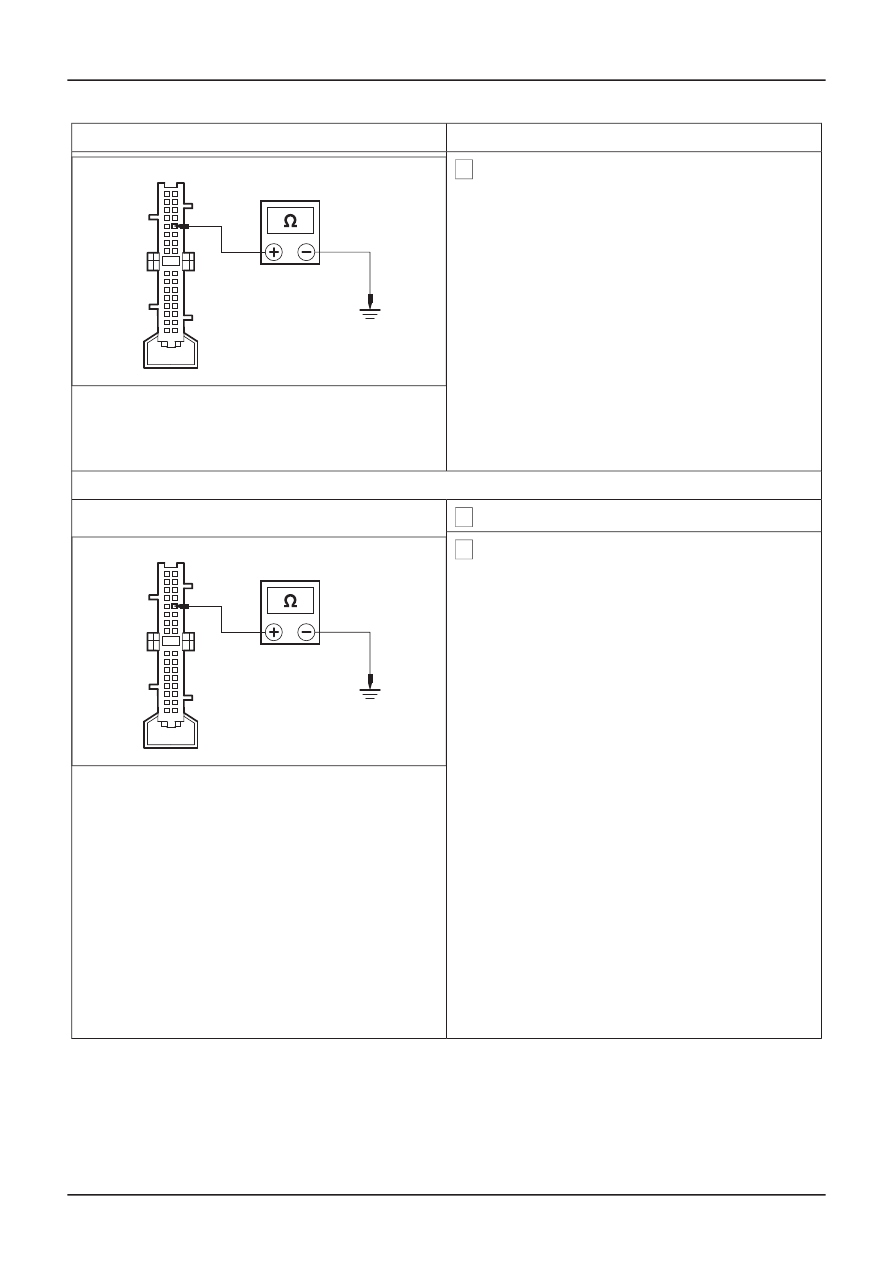

AC3: CHECK CIRCUIT 32-AA27 (WH/GN) FOR SHORT CIRCUIT TO GROUND

1 Measure the resistance between the CJB C100

pin 46, circuit 32-AA27 (WH/GN), harness side
and ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57854

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new liftgate/luggage
compartment lid latch.

REFER to: Liftgate Latch - 3-Door/5-Door

(501-14 Handles, Locks, Latches and Entry
Systems, Removal and Installation)

TEST the system for normal operation.

ൺ

No

REPAIR circuit 32-AA27 (WH/GN) or circuit
32-AA27 (BK). TEST the system for normal
operation.

G167639en

501-14-

71

Handles, Locks, Latches and Entry Systems

501-14-

71

DIAGNOSIS AND TESTING

PINPOINT TEST AD : DTC: B2970

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

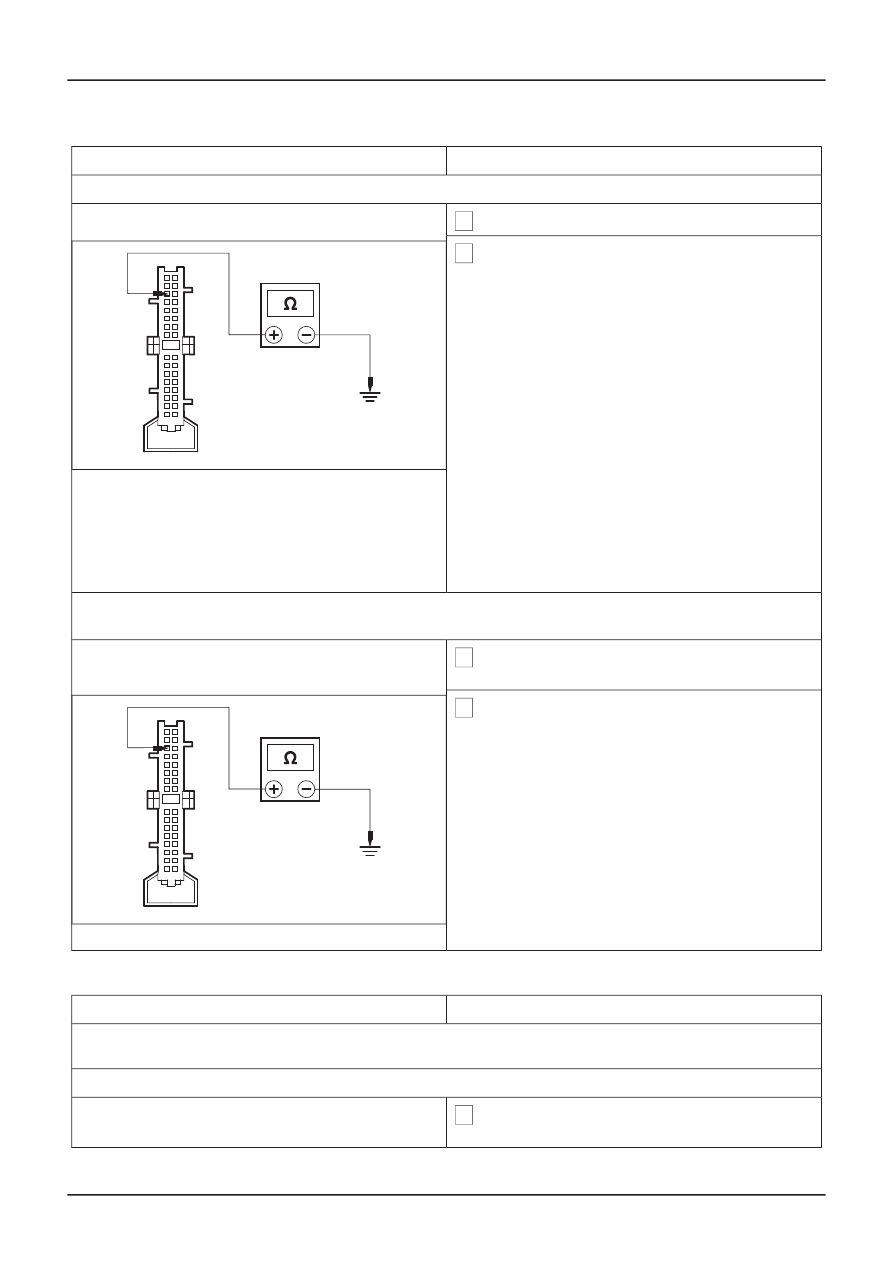

AD1: CHECK CIRCUIT 31S-AA30 (BK/YE) FOR SHORT CIRCUIT TO GROUND

1 Disconnect CJB C99.

2 Measure the resistance between the CJB C99

pin 30, circuit 31S-AA30 (BK/YE), harness side
and ground.

• With the liftgate or luggage compartment lid

closed, is the resistance greater than 10,000
ohms?

ൺ

Yes

E57853

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new CJB.

REFER to: Generic Electronic Module (GEM)

(419-10 Multifunction Electronic Modules,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

GO to AD2

.

AD2: CHECK THE LIFTGATE/LUGGAGE COMPARTMENT LID EXTERIOR RELEASE SWITCH
FOR CLOSED CIRCUIT

1 Disconnect Liftgate/Luggage Compartment Lid

Exterior Release Switch C799.

2 Measure the resistance between the CJB C99

pin 30, circuit 31S-AA30 (BK/YE), harness side
and ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57853

INSTALL a new liftgate/luggage compartment
lid exterior release switch. TEST the system
for normal operation.

ൺ

No

REPAIR circuit circuit 31S-AA30 (BK/YE).
TEST the system for normal operation.

PINPOINT TEST AE : DTC: B1311

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: The door latches must be in the locked mode to conduct this test.

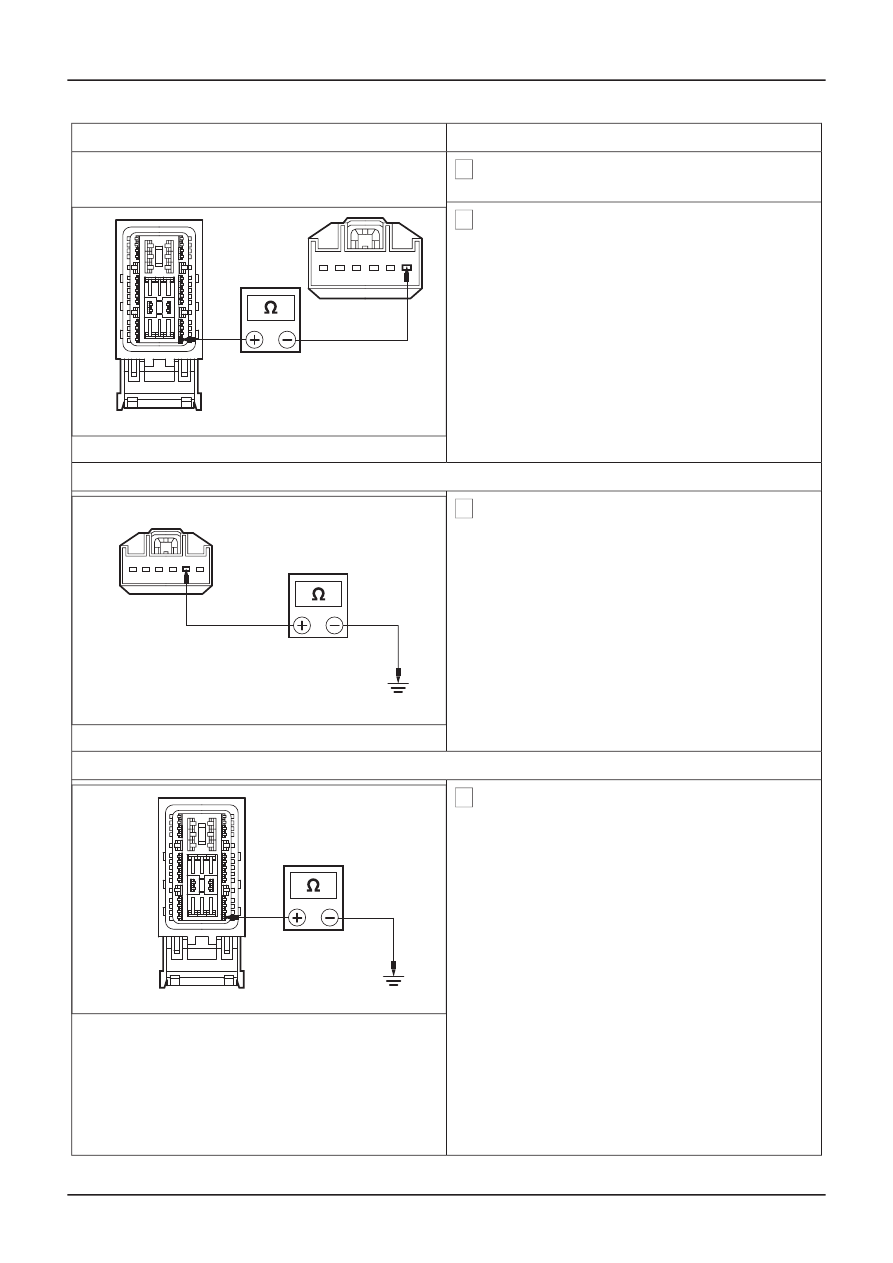

AE1: CHECK CIRCUIT 91S-AA64 (BK/GN) FOR OPEN CIRCUIT

1 Disconnect Right-Hand Side Front Door Control

Module C722.

G167639en

501-14-

72

Handles, Locks, Latches and Entry Systems

501-14-

72

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the right-hand

front door control module C722 pin 13, circuit
91S-AA64 (BK/GN), harness side and the right-
hand front door control module C722 pin 16,
circuit 91-AA58 (BK/YE), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57852

ൺ

No

AE2: CHECK CIRCUIT 91S-AA64A (BK/GN) FOR OPEN CIRCUIT

1 Disconnect Left-Hand Side Front Door Control

Module C729.

2 Measure the resistance between the left-hand

side front door control module C729 pin 13,
circuit 91S-AA64A (BK/GN), harness side and
the left-hand side front door control module
C729 pin 16, circuit 91-AA58A (BK/YE), harness
side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57852

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new left-hand side front
door control module. CLEAR the DTC. TEST
the system for normal operation. If the DTC is
still present, INSTALL a new right-hand side
front door control module. CLEAR the DTC.
TEST the system for normal operation.

ൺ

No

AE3: CHECK THE RIGHT-HAND FRONT DOOR LATCH UNLOCK SWITCH FOR OPEN CIRCUIT

1 Disconnect Right-Hand Side Front Door Latch

C149.

G167639en

501-14-

73

Handles, Locks, Latches and Entry Systems

501-14-

73

DIAGNOSIS AND TESTING

GO to AE4

.

GO to AE3

.

GO to AE2

.

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the right-hand

side front door control module C722 pin 13,
circuit 91S-AA64 (BK/GN), harness side and
the right-hand side front door latch C149 pin 9,
circuit 91S-AA64 (BK/GN), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57851

INSTALL a new right-hand side front door
latch.

Handles, Locks, Latches and Entry Systems,
Removal and Installation)

/ Front Door Latch - 3-Door, Vehicles With:

Keyless Vehicle System

(501-14 Handles,

Locks, Latches and Entry Systems, Removal
and Installation)

/ Front Door Latch - 4-Door/5-Door/Wagon

(501-14 Handles, Locks, Latches and Entry
Systems, Removal and Installation)

/ Front Door Latch - 4-Door/5-Door/Wagon,

Vehicles With: Keyless Vehicle System

(501-

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 91S-AA64 (BK/GN). TEST the
system for normal operation.

G167639en

501-14-

74

Handles, Locks, Latches and Entry Systems

501-14-

74

DIAGNOSIS AND TESTING

REFER to: Front Door Latch - 3-Doo

r

(501-14

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AE4: CHECK THE LEFT-HAND FRONT DOOR LATCH UNLOCK SWITCH FOR OPEN CIRCUIT

1 Measure the resistance between the left-hand

side front door control module C729 pin 13,
circuit 91S-AA64A (BK/GN), harness side and
the left-hand side front door latch C148 pin 9,
circuit 91S-AA64A (BK/GN), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57851

INSTALL a new left-hand side front door latch.

Handles, Locks, Latches and Entry Systems,
Removal and Installation)

/ Front Door Latch - 3-Door, Vehicles With:

Keyless Vehicle System

(501-14 Handles,

Locks, Latches and Entry Systems, Removal
and Installation)

/ Front Door Latch - 4-Door/5-Door/Wagon

(501-14 Handles, Locks, Latches and Entry
Systems, Removal and Installation)

/ Front Door Latch - 4-Door/5-Door/Wagon,

Vehicles With: Keyless Vehicle System

(501-

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 91S-AA64A (BK/GN). TEST
the system for normal operation.

PINPOINT TEST AF : DTC: B1320

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: The door latch must be in the open position to conduct this test.

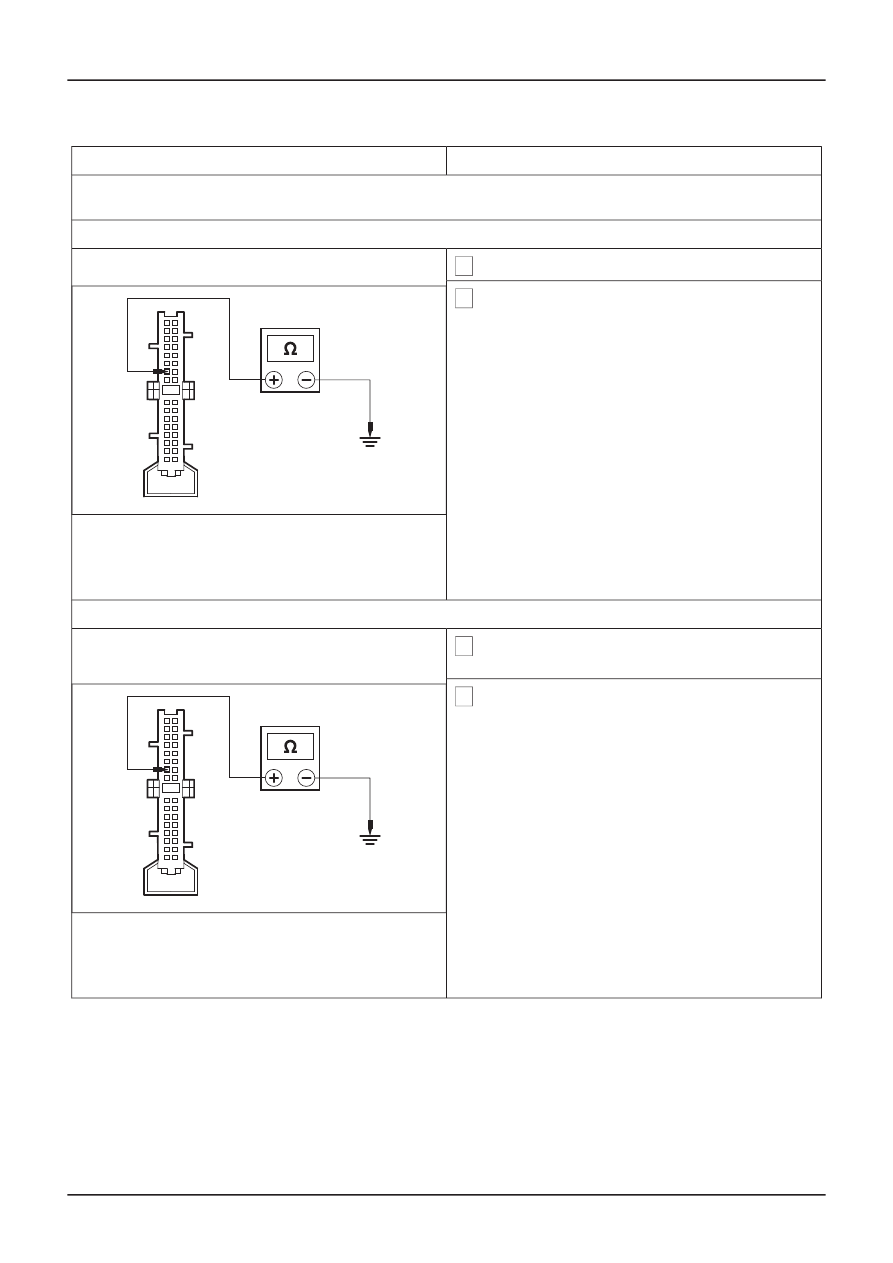

AF1: CHECK CIRCUIT 31S-GL9A (BK/YE) FOR OPEN CIRCUIT

1 Disconnect CJB C99.

G167639en

501-14-

75

Handles, Locks, Latches and Entry Systems

501-14-

75

DIAGNOSIS AND TESTING

REFER to: Front Door Latch - 3-Door

(501-14

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

2 Measure the resistance between the CJB C99

pin 12, circuit 31S-GL9A (BK/YE), harness side
and ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57850

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new CJB.

REFER to: Generic Electronic Module (GEM)

(419-10 Multifunction Electronic Modules,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

GO to AF2.

AF2: CHECK CIRCUIT 31S-GL9A (BK/YE) FOR SHORT CIRCUIT TO GROUND

1 Disconnect Driver Side Front Door Latch C148.

2 Measure the resistance between the CJB C99

pin 12, circuit 31S-GL9A (BK/YE), harness side
and ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57850

INSTALL a new driver side front door latch.

Handles, Locks, Latches and Entry Systems,
Removal and Installation)

/ Front Door Latch - 3-Door, Vehicles With:

Locks, Latches and Entry Systems, Removal
and Installation)

/ Front Door Latch - 4-Door/5-Door/Wagon

(501-14 Handles, Locks, Latches and Entry

/ Front Door Latch - 4-Door/5-Door/Wagon,

Vehicles With: Keyless Vehicle System

(501-

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 31S-GL9A (BK/YE). TEST the
system for normal operation.

G167639en

501-14-

76

Handles, Locks, Latches and Entry Systems

501-14-

76

DIAGNOSIS AND TESTING

REFER to: Front Door Latch - 3-Door

(501-14

Keyless Vehicle System

(501-14 Handles,

Systems, Removal and Installation)

PINPOINT TEST AG : DTC: B1331

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

NOTE: The door latch must be in the open position to conduct this test.

AG1: CHECK CIRCUIT 31S-GL20 (BK/RD) FOR OPEN CIRCUIT

1 Disconnect CJB C99.

2 Measure the resistance between the CJB C99

pin 26, circuit 31S-GL20 (BK/RD), harness side
and ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57849

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new CJB.

REFER to: Generic Electronic Module (GEM)

(419-10 Multifunction Electronic Modules,
Removal and Installation).

TEST the system for normal operation.

ൺ

No

GO to AG2.

AG2: CHECK CIRCUIT 31S-GL20 (BK/RD) FOR SHORT TO GROUND

1 Disconnect Liftgate/Luggage Compartment Lid

C58.

2 Measure the resistance between the CJB C99

pin 26, circuit 31S-GL20 (BK/RD), harness side
and ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57849

INSTALL a new liftgate/luggage compartment
lid latch.

REFER to: Liftgate Latch - 3-Door/5-Door

(501-14 Handles, Locks, Latches and Entry
Systems, Removal and Installation)

TEST the system for normal operation.

ൺ

No

Repair circuit 31S-GL20 (BK/RD). TEST the
system for normal operation.

G167639en

501-14-

77

Handles, Locks, Latches and Entry Systems

501-14-

77

DIAGNOSIS AND TESTING

Remote Transmitter Programming(41 004 0)

1. NOTE: A maximum of eight keyless entry

remote transmitters can be programmed to
the Central Junction Box (CJB).
Programming must be done at the same time
for all the transmitters.

NOTE: To enter programming mode, first make
sure that the vehicle battery is fully charged and
the anti-theft system is not armed or triggered (if
equipped).

NOTE: Make sure the turn signal indicators are in
the OFF position.

Fasten the safety belts and close all doors
to make sure conflicting chimes do not
sound during programming.

2. NOTE: The ignition must be turned to

position II exactly four times during remote
transmitter programming.

Turn the ignition switch from position I to
position II four times exactly within six
seconds.

3. Turn the ignition switch to position 0.

4. An audible chime will be heard (only in

vehicles built before 2008 model year) to
indicate that it is now possible to programme
the keys for ten seconds.

5. Press and hold one of the buttons on the

remote transmitter until a chime sounds. This
indicates a new transmitter code has been
successfully received.

6. To program additional transmitters, repeat

step 5.

7. The system will leave the learning mode after

the ignition switch is turned to either position
II, or if no new transmitter is programmed
during the 10 seconds, or if eight remote
transmitters have been programmed.

G296099en

501-14-

78

Handles, Locks, Latches and Entry Systems

501-14-

78

GENERAL PROCEDURES















Content   ..  47  48  49  50   ..
