Ford Focus RS (2011 year). Instruction - part 48





DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

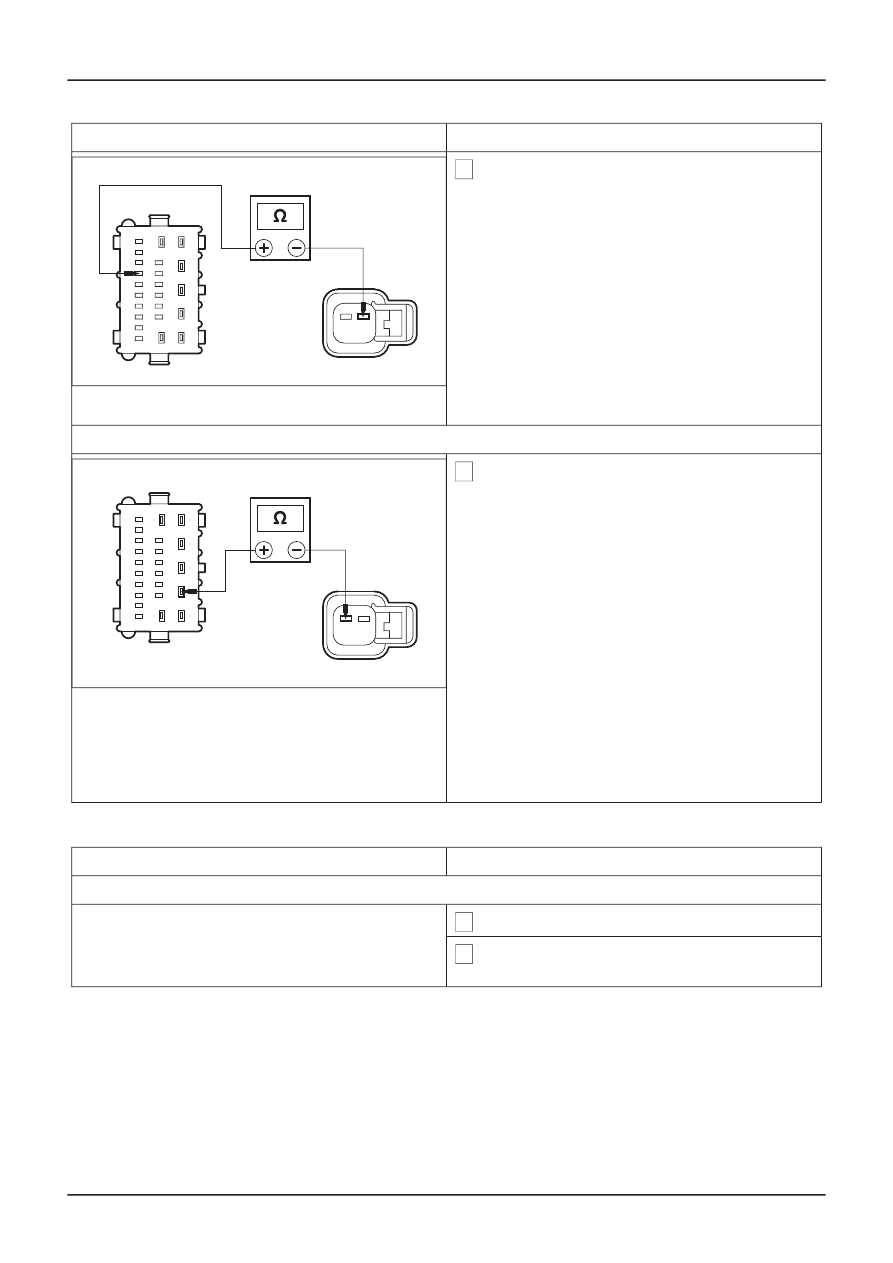

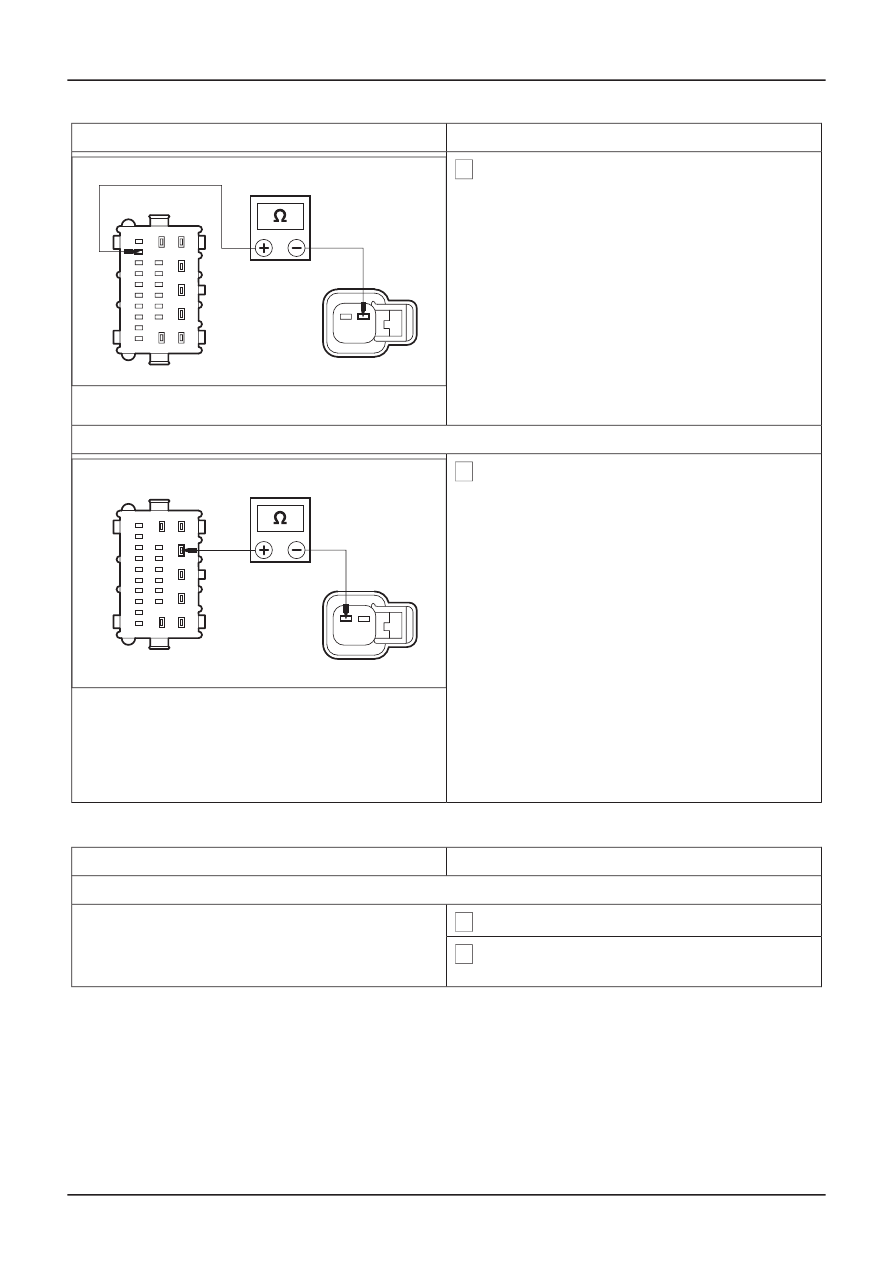

3 Measure the resistance between the keyless

vehicle module C218 pin 20, circuit 1-AB16
(WH/RD), harness side and the driver side
exterior front door handle keyless vehicle
antenna C211 pin 1, circuit 1-AB16 (WH/RD),
harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74074

GO to U2.

ൺ

No

REPAIR circuit 1-AB16 (WH/RD). TEST the
system for normal operation.

U2: CHECK CIRCUIT 2-AB16 (GY/RD) FOR OPEN CIRCUIT

1 Measure the resistance between the keyless

vehicle module C218 pin 2, circuit 2-AB16
(GY/RD), harness side and the driver side
exterior front door handle keyless vehicle
antenna C211 pin 2, circuit 2-AB16 (GY/RD),
harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E74075

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new driver side exterior
front door handle.

REFER to: Exterior Front Door Handle -

Vehicles With: Keyless Vehicle System

(501-

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

ൺ

No

REPAIR circuit 2-AB16 (GY/RD). TEST the
system for normal operation.

PINPOINT TEST V : DTC: B1073

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

V1: CHECK CIRCUIT 1-AB27 (WH/RD) FOR OPEN CIRCUIT

1 Disconnect Keyless Vehicle Module C218.

2 Disconnect Passenger Side Exterior Front Door

Handle Keyless Vehicle Antenna C203.

G167639en

501-14-

63

Handles, Locks, Latches and Entry Systems

501-14-

63

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

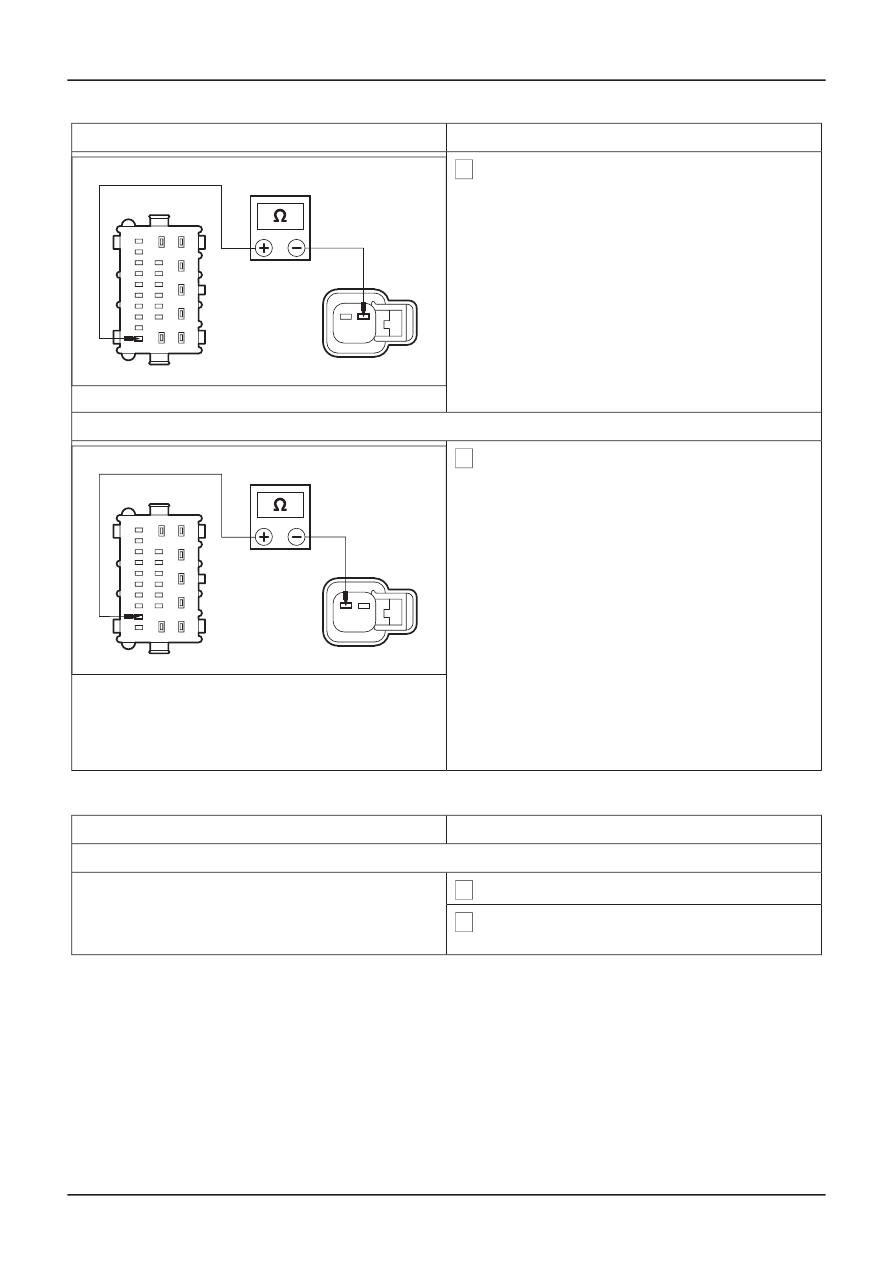

3 Measure the resistance between the keyless

vehicle module C218 pin 22, circuit 1-AB27
(WH/RD), harness side and the passenger side
exterior front door handle keyless vehicle
antenna C203 pin 1, circuit 1-AB27 (WH/RD),
harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57597

GO to V2.

ൺ

No

REPAIR circuit 1-AB27 (WH/RD). TEST the
system for normal operation.

V2: CHECK CIRCUIT 2-AB27 (GY/RD) FOR OPEN CIRCUIT

1 Measure the resistance between the keyless

vehicle module C218 pin 4, circuit 2-AB27
(GY/RD), harness side and the passenger side
exterior front door handle keyless vehicle
antenna C203 pin 2, circuit 2-AB27 (GY/RD),
harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57596

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new passenger side
exterior front door handle.

REFER to: Exterior Front Door Handle

-

Vehicles With: Keyless Vehicle System

(501-

14 Handles, Locks, Latches and Entry
Systems, Removal and Installation).

ൺ

No

REPAIR circuit 2-AB27 (GY/RD). TEST the
system for normal operation.

PINPOINT TEST W : DTC: B1074

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

W1: CHECK CIRCUIT 1-AB10 (WH) FOR OPEN CIRCUIT

1 Disconnect Keyless Vehicle Module C219.

2 Disconnect Rear Bumper Keyless Vehicle

Antenna C227.

G167639en

501-14-

64

Handles, Locks, Latches and Entry Systems

501-14-

64

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

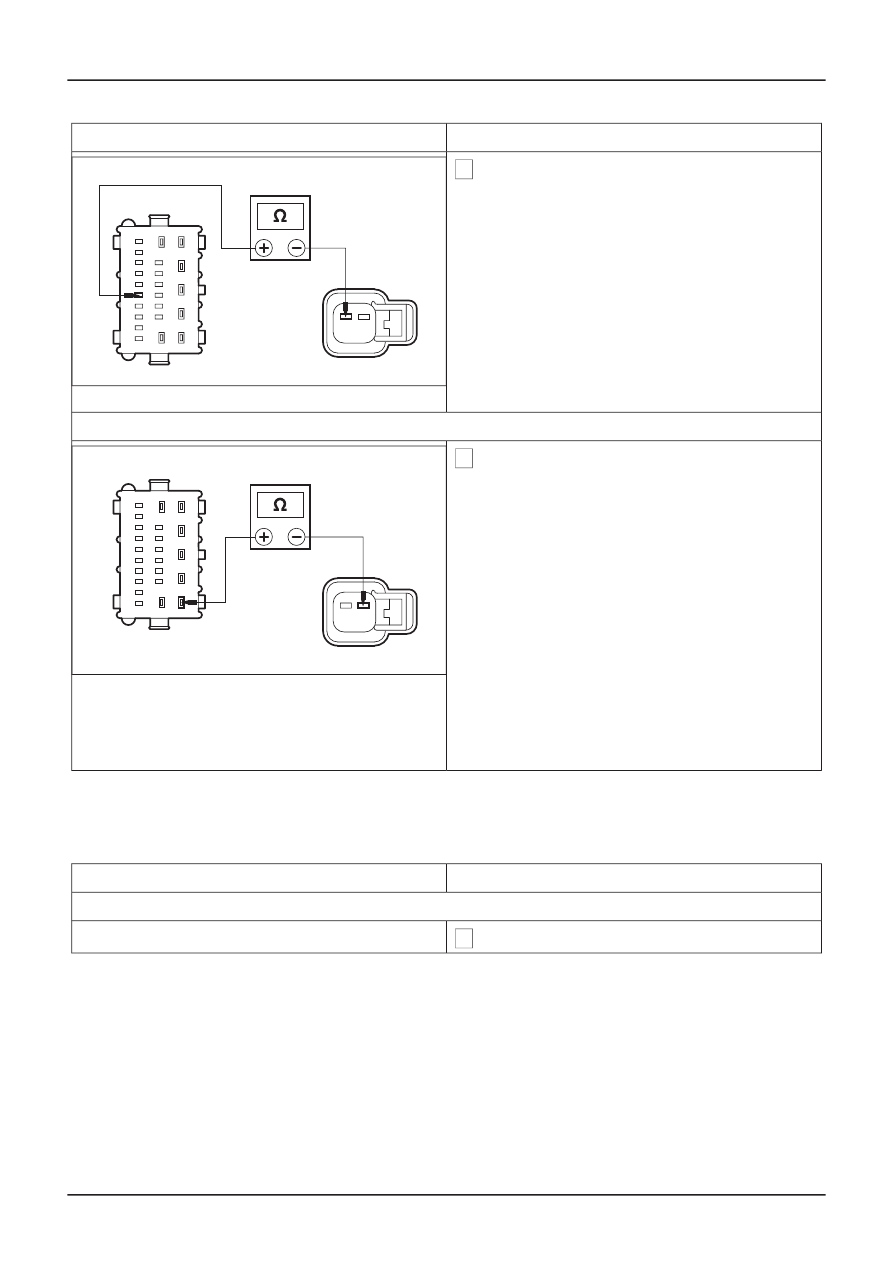

3 Measure the resistance between the keyless

vehicle module C219 pin 14, circuit 1-AB10
(WH), harness side and the rear bumper keyless
vehicle antenna C227 pin 1, circuit 1-AB10
(WH), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57595

GO to W2.

ൺ

No

REPAIR circuit 1-AB10 (WH). TEST the
system for normal operation.

W2: CHECK CIRCUIT 2-AB10 (GY) FOR OPEN CIRCUIT

1 Measure the resistance between the keyless

vehicle module C219 pin 15, circuit 2-AB10
(GY), harness side and the rear bumper keyless
vehicle antenna C227 pin 2, circuit 2-AB10 (GY),
harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57594

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new rear bumper keyless
vehicle antenna. TEST the system for normal
operation.

ൺ

No

REPAIR circuit 2-AB10 (GY). TEST the
system for normal operation.

PINPOINT TEST X : DTC: B1075

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

X1: CHECK CIRCUIT 1-AB35 (WH/BU) FOR OPEN CIRCUIT

1 Disconnect Keyless Vehicle Module C219.

2 Disconnect Passenger Compartment Front

Keyless Vehicle Antenna C226.

G167639en

501-14-

65

Handles, Locks, Latches and Entry Systems

501-14-

65

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

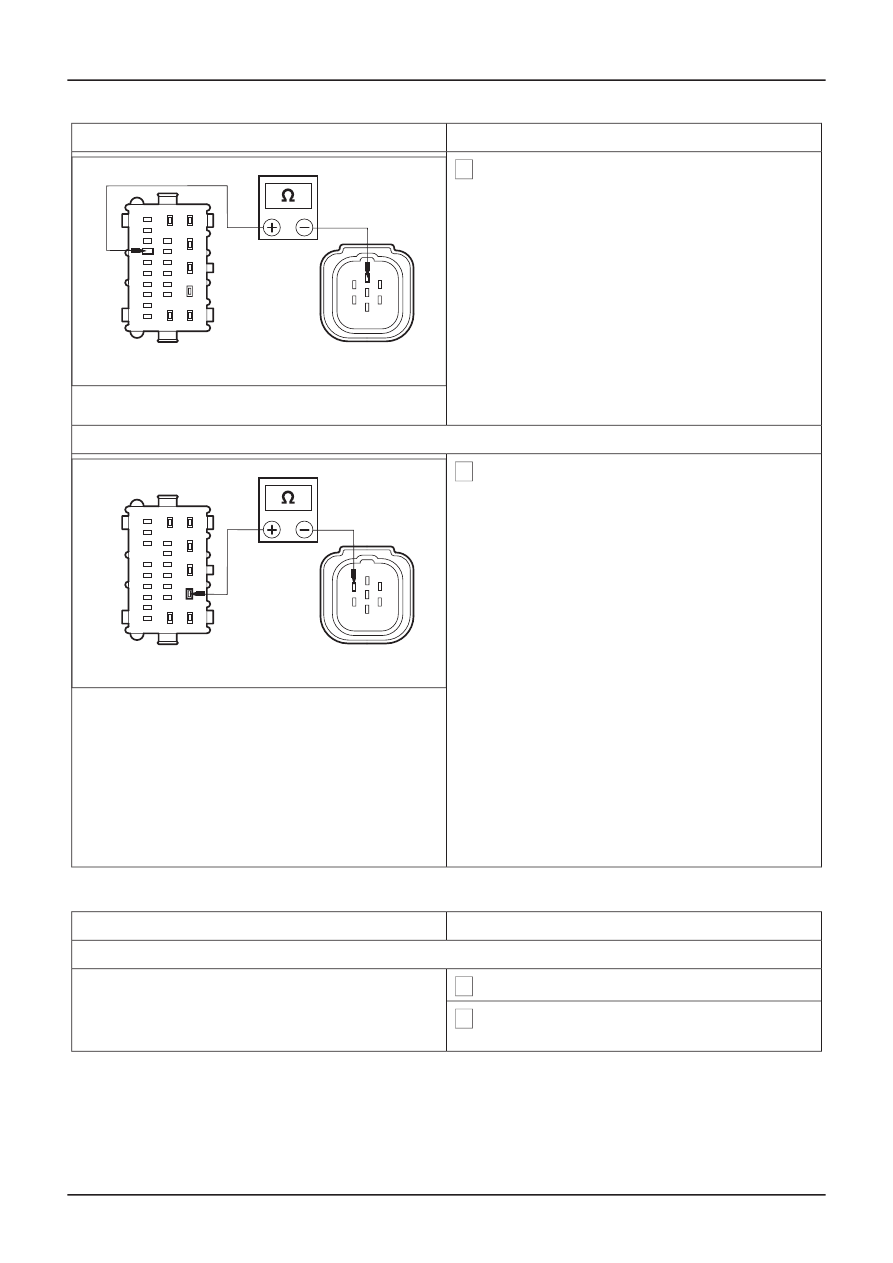

3 Measure the resistance between the keyless

vehicle module C219 pin 20, circuit 1-AB35
(WH/BU), harness side and the passenger
compartment front keyless vehicle antenna
C226 pin 2, circuit 1-AB35 (WH/BU), harness
side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57593

GO to X2.

ൺ

No

REPAIR circuit 1-AB35 (WH/BU). TEST the
system for normal operation.

X2: CHECK CIRCUIT 2-AB35 (GY/VT) FOR OPEN CIRCUIT

1 Measure the resistance between the keyless

vehicle module C219 pin 2, circuit 2-AB35
(GY/VT), harness side and the passenger
compartment front keyless vehicle antenna
C226 pin 1, circuit 2-AB35 (GY/VT), harness
side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57592

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new passenger compart-
ment front keyless vehicle antenna. TEST the
system for normal operation.

ൺ

No

REPAIR circuit 2-AB35 (GY/VT). TEST the
system for normal operation.

PINPOINT TEST Y : DTC: B1075

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

Y1: CHECK CIRCUIT 1-AB36B (WH/GN) FOR OPEN CIRCUIT

1 Disconnect Keyless Vehicle Module C219.

2 Disconnect Passenger Compartment Center

Keyless Vehicle Antenna C221.

G167639en

501-14-

66

Handles, Locks, Latches and Entry Systems

501-14-

66

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

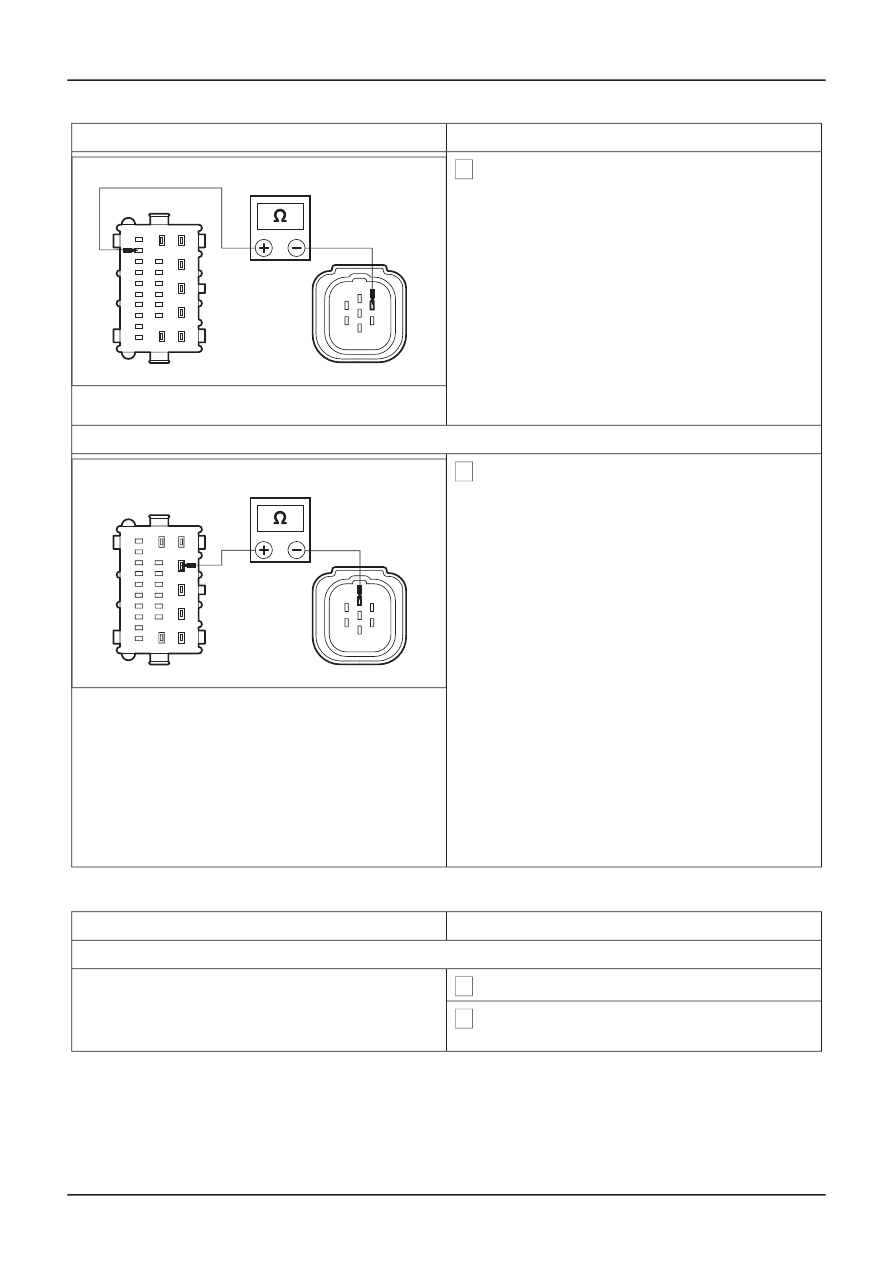

3 Measure the resistance between the keyless

vehicle module C219 pin 22, circuit 1-AB36B
(WH/GN), harness side and the passenger
compartment center keyless vehicle antenna
C221 pin 2, circuit 1-AB36B (WH/GN), harness
side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57590

GO to Y2.

ൺ

No

REPAIR circuit 1-AB36B (WH/GN). TEST the
system for normal operation.

Y2: CHECK CIRCUIT 2-AB36B (GY/OG) FOR OPEN CIRCUIT

1 Measure the resistance between the keyless

vehicle module C219 pin 4, circuit 2-AB36B
(GY/OG), harness side and the passenger
compartment center keyless vehicle antenna
C221 pin 1, circuit 2-AB36B (GY/OG), harness
side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57591

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new passenger compart-
ment center keyless vehicle antenna. TEST
the system for normal operation.

ൺ

No

REPAIR circuit 2-AB36B (GY/OG). TEST the
system for normal operation.

PINPOINT TEST Z : DTC: B1076

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

Z1: CHECK CIRCUIT 1-AB34 (WH-RD) FOR OPEN CIRCUIT

1 Disconnect Keyless Vehicle Module C219.

2 Disconnect Luggage Compartment Keyless

Vehicle Antenna C224.

G167639en

501-14-

67

Handles, Locks, Latches and Entry Systems

501-14-

67

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

3 Measure the resistance between the keyless

vehicle module C219 pin 18, circuit 1-AB34
(WH/RD), harness side and the luggage
compartment keyless vehicle antenna C224 pin
1, circuit 1-AB34 (WH/RD), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57685

GO to Z2.

ൺ

No

REPAIR circuit 1-AB34 (WH/RD). TEST the
system for normal operation.

Z2: CHECK CIRCUIT 2-AB34 (GY/RD) FOR OPEN CIRCUIT

1 Measure the resistance between the keyless

vehicle module C219 pin 1, circuit 2-AB34
(GY/RD), harness side and the luggage
compartment keyless vehicle antenna C224 pin
2, circuit 2-AB34 (GY/RD), harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57686

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new luggage compart-
ment keyless vehicle antenna. REFER. TEST
the system for normal operation.

ൺ

No

REPAIR circuit 2-AB34 (GY/RD). TEST the
system for normal operation.

Pinpoint Test (vehicles with RKE)

PINPOINT TEST AA : DTC: B2090

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AA1: CHECK CIRCUIT 8-AA57 (WH) FOR SHORT CIRCUIT TO GROUND

1 Disconnect CJB C98.

G167639en

501-14-

68

Handles, Locks, Latches and Entry Systems

501-14-

68

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

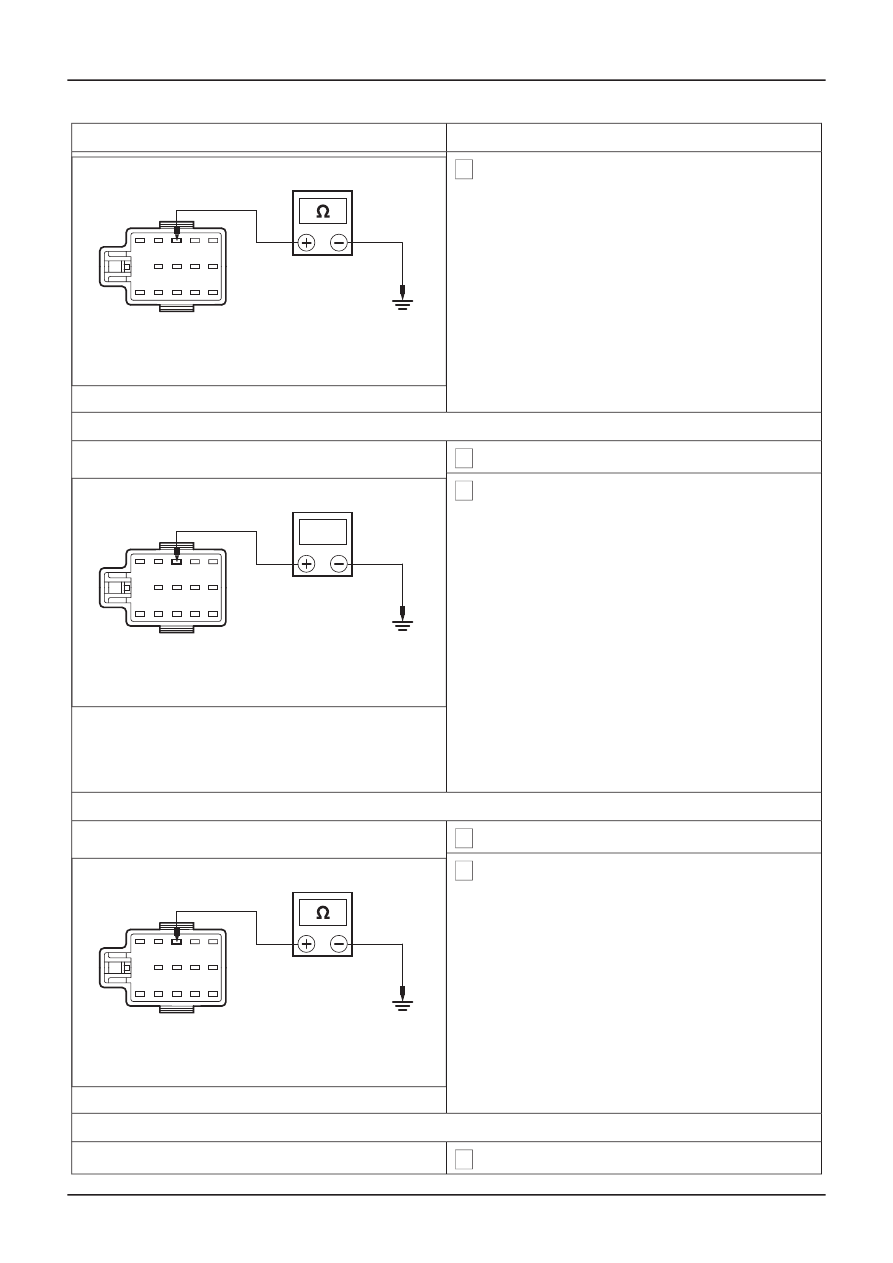

2 Measure the resistance between the CJB C98

pin 6, circuit 8-AA57 (WH), harness side and
ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57189

GO to AA2.

ൺ

No

GO to AA3.

AA2: CHECK CIRCUIT 8-AA57 (WH) FOR SHORT CIRCUIT TO BATTERY POSITIVE

1 Ignition switch in position II.

2 Measure the voltage between the CJB C98 pin

6, circuit 8-AA57 (WH), harness side and
ground.

• Is the voltage 0 volts?

ൺ

Yes

E57190

V

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new CJB.

REFER to: Generic Electronic Module (GEM)

(419-10 Multifunction Electronic Modules,
Diagnosis and Testing).

TEST the system for normal operation.

ൺ

No

GO to AA4

.

AA3: CHECK THE RF RECEIVER FOR SHORT CIRCUIT TO GROUND

1 Disconnect RF Receiver C390.

2 Measure the resistance between the CJB C98

pin 6, circuit 8-AA57 (WH), harness side and
ground.

• Is the resistance greater than 10,000 ohms?

ൺ

Yes

E57189

INSTALL a new RF receiver. TEST the system
for normal operation.

ൺ

No

REPAIR circuit 8-AA57 (WH). TEST the
system for normal operation.

AA4: CHECK THE RF RECEIVER FOR SHORT TO BATTERY POSITIVE

1 Ignition switch in position 0.

G167639en

501-14-

69

Handles, Locks, Latches and Entry Systems

501-14-

69

DIAGNOSIS AND TESTING

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

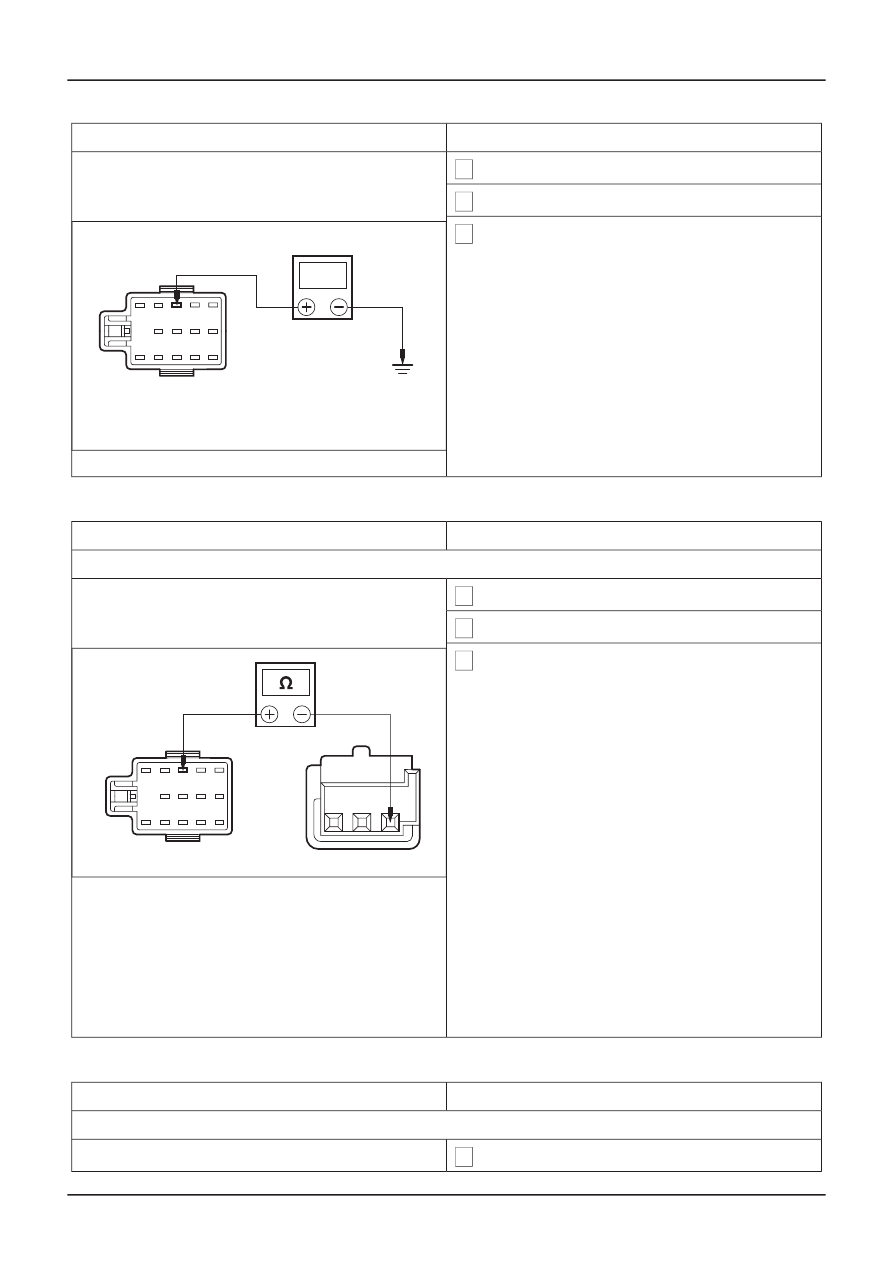

2 Disconnect RF Receiver C390.

3 Ignition switch in position II.

4 Measure the voltage between the CJB C98 pin

6, circuit 8-AA57 (WH), harness side and
ground.

• Is the voltage 0 volts?

ൺ

Yes

E57190

V

INSTALL a new RF receiver. TEST the system
for normal operation.

ൺ

No

REPAIR circuit 8-AA57 (WH). TEST the
system for normal operation.

PINPOINT TEST AB : DTC: B2091

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AB1: CHECK CIRCUIT 8-AA57 (WH) FOR OPEN CIRCUIT

1 Disconnect CJB C98.

2 Disconnect RF Receiver C390.

3 Measure the resistance between the CJB C98

pin 6, circuit 8-AA57 (WH), harness side and
the RF receiver C390 pin 1, circuit 8-AA57 (WH),
harness side.

• Is the resistance less than 5 ohms?

ൺ

Yes

E57473

Using WDS, CLEAR the DTC. TEST the
system for normal operation. If the DTC is still
present, INSTALL a new RF receiver. TEST
the system for normal operation. If the DTC is
repeated, INSTALL a new CJB.

REFER to: Generic Electronic Module (GEM)

(419-10 Multifunction Electronic Modules,
Diagnosis and Testing).

TEST the system for normal operation.

ൺ

No

REPAIR circuit 8-AA57 (WH). TEST the
system for normal operation.

PINPOINT TEST AC : DTC: B2894

DETAILS/RESULTS/ACTIONS

TEST CONDITIONS

AC1: CHECK CIRCUIT 32-AA27 (WH/GN) FOR OPEN CIRCUIT

1 Disconnect CJB C100.

G167639en

501-14-

70

Handles, Locks, Latches and Entry Systems

501-14-

70

DIAGNOSIS AND TESTING















Content   ..  46  47  48  49   ..
