Les fusibles sont identifiés comme suit :

Emplacement

du

fusible/relais

Intensité

Description du porte-fusibles

de l’habitacle

F1

20 A

Feux de route

F2

15 A

Éclairage intérieur (lampes
d’accueil et de lecture),
accessoire à alimentation
prolongée (glaces et toit ouvrant à
commande électrique)

F3

25 A

Accès-sécurité (actionneurs de
verrou de porte à commande
électrique, actionneur de verrou
de couvercle de coffre, solénoïde
de couvercle de coffre)

F4

15 A

Contacteur de pédale de frein
réglable

F5

20 A

Avertisseurs sonores

F6

20 A

Chaîne audio (haut-parleur
d’extrêmes-graves)

F7

7,5 A

Alimentation, mémoire
d’anomalies (KAM) : tableau de
bord et module de commande du
groupe motopropulseur,
chauffage-climatisation, montre
analogique

F8

15 A

Feux de position, feux de position
latéraux, protection de la
remorque

F9

20 A

Allume-cigares, prise de
diagnostic

F10

7,5 A

Rétroviseurs et module de
mémoire

F11

20 A

Chaîne audio, système audiovisuel
familial

Dépannage

210

Emplacement

du

fusible/relais

Intensité

Description du porte-fusibles

de l’habitacle

F12

10 A

Feux de recul, rétroviseur à
électrochrome, sonar de recul,
protection de la remorque

F13

7,5 A

Chaîne audio

F14

7,5 A

Bobine de relais du démarreur,
module de commande du groupe
motopropulseur

F15

10 A

Accessoire à alimentation
prolongée (logique du moteur de
glace côté conducteur, toit
ouvrant transparent, chaîne audio,
éclairage du contacteur de serrure
de porte côté conducteur)

F16

10 A

Témoin du dégivreur de lunette
arrière, rétroviseurs dégivrants

F17

30 A

Dégivreur de lunette arrière

F18

10 A

Bobine de relais du module de
commande du groupe
motopropulseur, interverrouillage
du levier sélecteur, module
d’antidémarrage, bobine de relais
d’alimentation en carburant, feux
de freinage, troisième feu de
freinage central

F19

10 A

Circuit de freinage antiblocage,
module de l’antipatinage, traction
intégrale, sonar de recul, modules
de siège chauffant

F20

7,5 A

Tableau de bord,
chauffage-climatisation

F21

7,5 A

Module de commande des
dispositifs de protection

Dépannage

211

Emplacement

du

fusible/relais

Intensité

Description du porte-fusibles

de l’habitacle

F22

7,5 A

Rétroviseur à électrochrome,
module du compas

F23

7,5 A

Bobine de relais d’essuie-glace,
bobine de relais de ventilateur,
logique du tableau de bord

F24

7,5 A

Capteur de poids, désactivation
du sac gonflable de passager

C1

Disjoncteur 30 A Accessoire à alimentation

prolongée (glace de passager
avant, glaces de passager arrière
[par le contacteur de glace],
éclairage du contacteur de glace,
éclairage arrière

Boîtier de distribution électrique

Le boîtier de distribution électrique est situé dans le compartiment
moteur. Le boîtier de distribution électrique contient des fusibles haute
intensité qui protègent les principaux circuits électriques de votre
véhicule contre les surcharges.

Débranchez toujours la batterie avant de faire l’entretien des
fusibles haute intensité.

Replacez toujours le couvercle du boîtier de distribution
électrique avant de rebrancher la batterie ou de remplir les

réservoirs de liquide.

Si la batterie a été débranchée et rebranchée, consultez la section
Batterie du chapitre Entretien et caractéristiques.

Dépannage

212

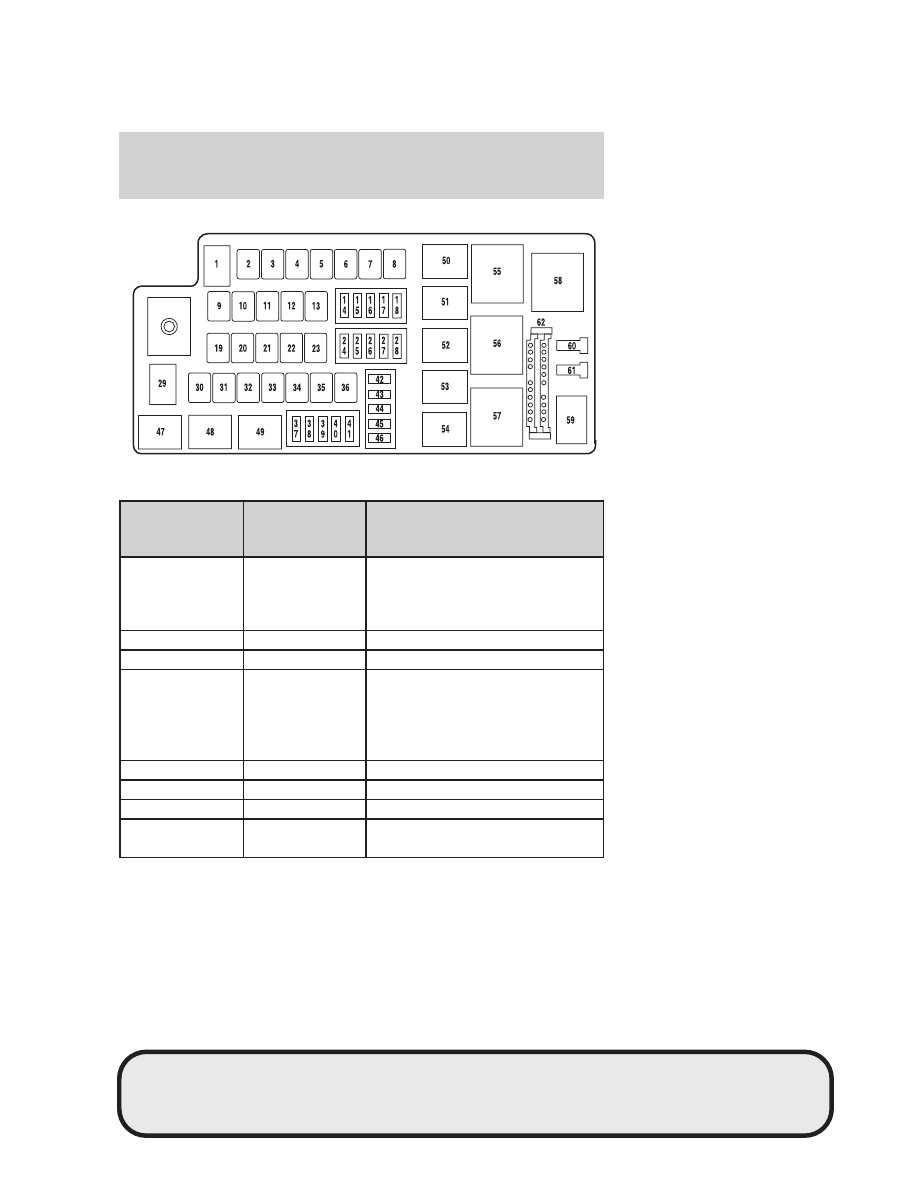

Les fusibles à haute intensité sont identifiés comme suit :

Emplacement

du

fusible/relais

Intensité

Description du boîtier de

distribution électrique

1

80 A*

Boîtier de raccordement
électronique, fusibles 1, 2, 3, 4, 5,
8 et 12 du boîtier de
raccordement électronique

2

—

Inutilisé

3

—

Inutilisé

4

50 A*

Relais démarrage-accessoires
d’essuie-glace au boîtier de
distribution électrique, fusibles 37
et 38 du boîtier de distribution
électrique

5

—

Inutilisé

6

20 A*

Toit ouvrant transparent

7

—

Inutilisé

8

60 A*

Motoventilateur de
refroidissement du moteur

Dépannage
