Ford Figo (2017). Manual en espanol - parte 32

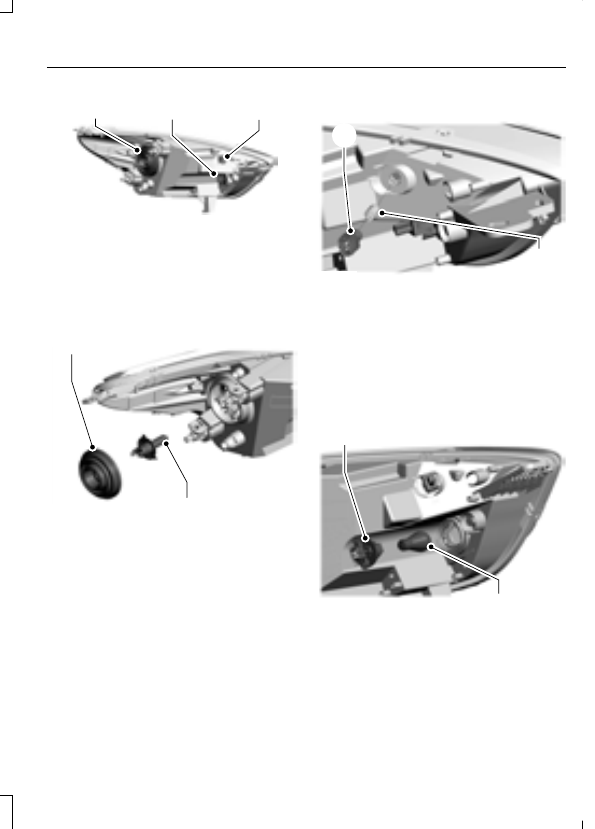

A

B

C

E174675

Faro de luz baja y alta

A

Luces direccionales

B

Luz de posición

C

Faro de luz baja y alta

2

3

E174676

1.

Desconecte el conector eléctrico.

2. Retire la funda.

3. Libere el broche y quite el foco.

Nota: No toque el cristal del foco.

Luz de posición

2

3

E176168

1.

Desconecte el conector eléctrico.

2. Gire el portabulbos hacia la izquierda

y retírelo.

3. Presione el foco y gírelo hacia la

izquierda para retirarlo.

Indicador de dirección

1.

Desconecte el conector eléctrico.

2

3

E174677

2. Gire el portabulbos hacia la izquierda

y retírelo.

3. Presione suavemente el foco en el

portafocos, gírelo hacia la izquierda y
desmóntelo.

129

Figo/Ka (CDU) , esMEX

Mantenimiento

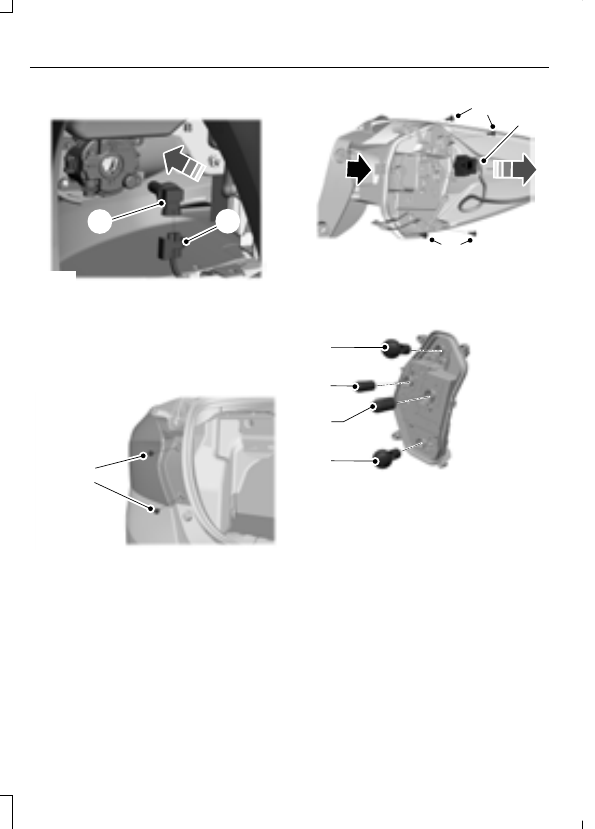

Luces de niebla delanteras

1

2

E174678

1.

Desconecte el conector eléctrico.

2. Gire el portabulbos hacia la izquierda

y retírelo.

Nota: No toque el cristal del foco.

Luces traseras

1

E175762

1.

Retire los tornillos.

2. Desmonte la luz.

4

4

3

E175760

3. Desconecte el conector eléctrico.

4. Desmonte los tornillos y libere el

soporte del bulbo.

B

D

A

C

E205819

5. Presione suavemente el foco en el

portafocos, gírelo hacia la izquierda y
desmóntelo.

A. Luz de freno
B. Luz indicadora
C. Luces de reversa
D. Luz trasera y faro trasero para niebla

Luz de freno montada en alto
central

Nota: Estos no son elementos reparables.
Consulte con su distribuidor autorizado si
fallan.

130

Figo/Ka (CDU) , esMEX

Mantenimiento

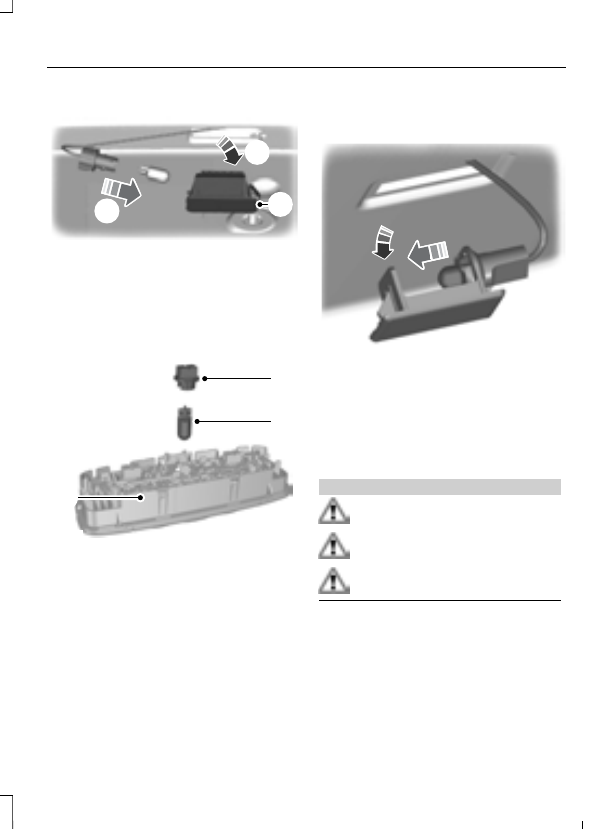

Luz del portaplacas

3

2

1

E72789

1.

Libere con cuidado el clip de resorte.

2. Desmonte la luz.

3. Retire el bulbo.

Luz interior

E99452

2

3

1

1.

Retire cuidadosamente la luz.

2. Gire el portabulbos hacia la izquierda

y retírelo.

3. Retire el bulbo.

Luz del compartimiento de
equipaje, Luz de espacio para los
pies y Luz de compuerta levadiza

E72784

1.

Haga palanca con cuidado para
desmontar la luz.

2. Retire el bulbo.

CAMBIO DE FOCOS - 5
PUERTAS

AVISOS

Apague las luces y el vehículo.

Permita que se enfríe el foco antes
de quitarlo.

No toque el cristal del foco.

Nota: Únicamente utilice focos de la
especificación correcta.

Ver Tabla de especificaciones de los
focos (página 134).

Nota: Las siguientes instrucciones
describen cómo retirar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.

131

Figo/Ka (CDU) , esMEX

Mantenimiento

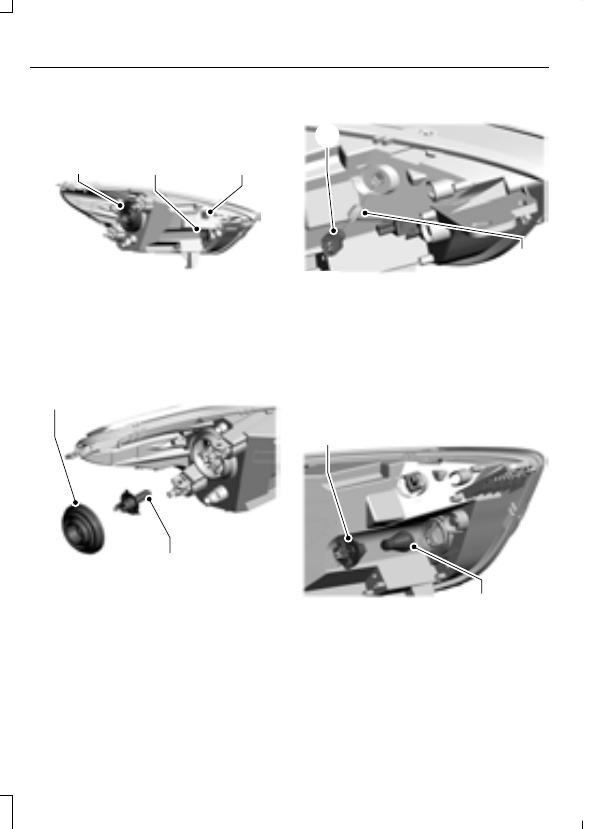

Faro delantero

Nota: Desmonte las cubiertas para acceder
a los fusibles.

A

B

C

E174675

Faro de luz baja y alta

A

Luces direccionales

B

Luz de posición

C

Faro de luz baja y alta

2

3

E174676

1.

Desconecte el conector eléctrico.

2. Retire la funda.

3. Libere el broche y quite el foco.

Nota: No toque el cristal del foco.

Luz de posición

2

3

E176168

1.

Desconecte el conector eléctrico.

2. Gire el portabulbos hacia la izquierda

y retírelo.

3. Presione el foco y gírelo hacia la

izquierda para retirarlo.

Indicador de dirección

1.

Desconecte el conector eléctrico.

2

3

E174677

2. Gire el portabulbos hacia la izquierda

y retírelo.

3. Presione suavemente el foco en el

portafocos, gírelo hacia la izquierda y
desmóntelo.

132

Figo/Ka (CDU) , esMEX

Mantenimiento
