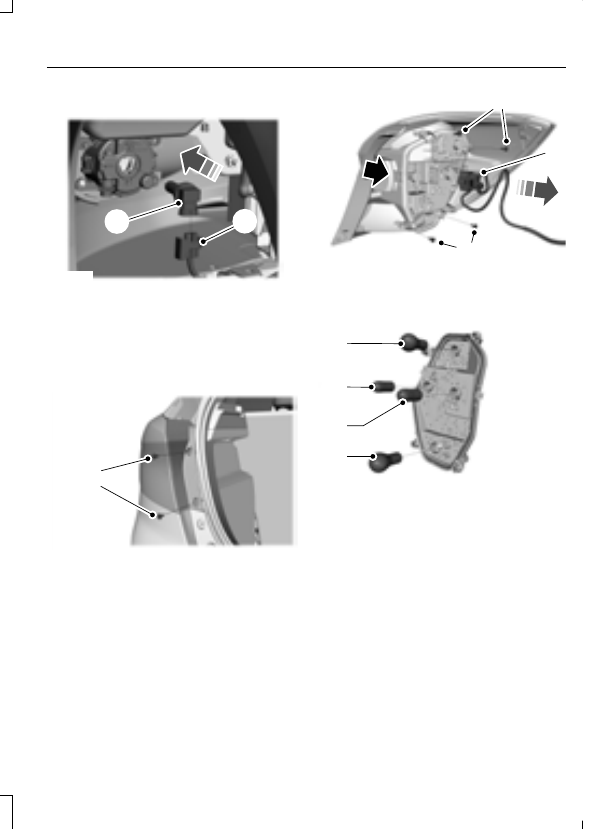

Luces de niebla delanteras

1

2

E174678

1.

Desconecte el conector eléctrico.

2. Gire el portabulbos hacia la izquierda

y retírelo.

Nota: No toque el cristal del foco.

Luces traseras

1

E174679

1.

Retire los tornillos.

2. Desmonte la luz.

4

4

3

E176194

3. Desconecte el conector eléctrico.

4. Desmonte los tornillos y libere el

soporte del bulbo.

A

B

D

C

E174681

5. Presione suavemente el foco en el

portafocos, gírelo hacia la izquierda y
desmóntelo.

A. Luz de freno
B. Luz indicadora
C. Luces de reversa
D. Luz trasera y faro trasero para niebla

Luz de freno montada en alto
central

Nota: Estos no son elementos reparables.
Consulte con su distribuidor autorizado si
fallan.

133

Figo/Ka (CDU) , esMEX

Mantenimiento

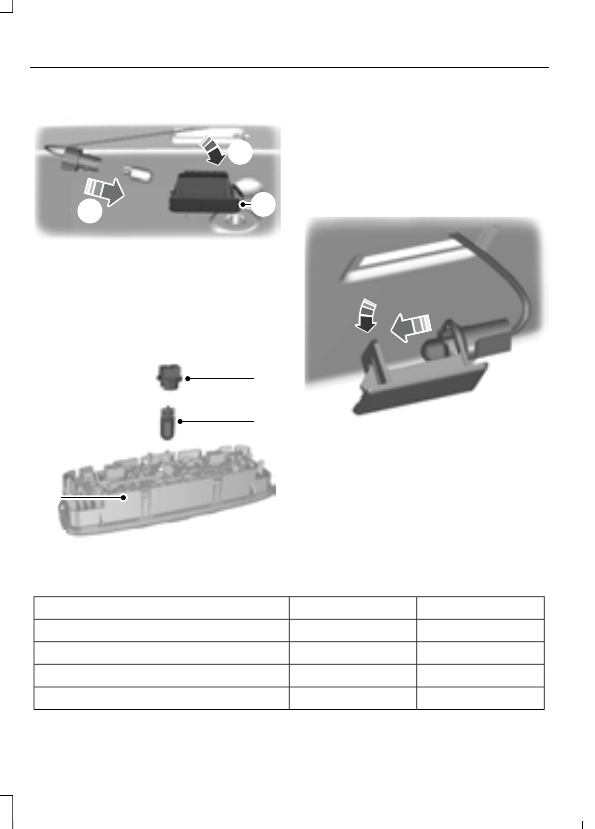

Luz del portaplacas

3

2

1

E72789

1.

Libere con cuidado el clip de resorte.

2. Desmonte la luz.

3. Retire el bulbo.

Luz interior

E99452

2

3

1

1.

Retire cuidadosamente la luz.

2. Gire el portabulbos hacia la izquierda

y retírelo.

3. Retire el bulbo.

Luz del compartimiento de
equipaje, Luz de espacio para los
pies y Luz de compuerta levadiza

E72784

1.

Haga palanca con cuidado para
desmontar la luz.

2. Retire el bulbo.

TABLA DE ESPECIFICACIONES DE LOS FOCOS

Electricidad (watt)

Especificación

Luz

21

PY21W

Luces direccionales delanteras

55/60

H4

Faro de luz alta/baja

5

W5W

Luz de posición delantera

55

H11

Faro para niebla delantero

134

Figo/Ka (CDU) , esMEX

Mantenimiento

Electricidad (watt)

Especificación

Luz

4

4W

Luz de posición trasera

10

RY10W

Luces direccionales traseras

21

P21W

Luz de freno trasera

10

R10W

Luces de reversa

5

W5W

Luz del portaplacas

6

W6W

Luces de techo

6

W6W

Luz del compartimiento de equipajes

16

W16W

Tercera luz de freno central

135

Figo/Ka (CDU) , esMEX

Mantenimiento

CAMBIO DEL FILTRO DE AIRE
DEL MOTOR

ALERTA

Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con

el filtro de aire extraído y no lo saque
mientras el motor está funcionando.

Nota: No usar el filtro de aire correcto
puede causar daños graves al motor.

Cambio del elemento del filtro de
aire

1.

Quite los cuatro tornillos que fijan la
cubierta del alojamiento del filtro de
aire.

2. Separe cuidadosamente las dos

mitades del alojamiento del filtro de
aire.

3. Saque el elemento del filtro de aire del

alojamiento.

4. Limpie el alojamiento y la cubierta del

filtro de aire para eliminar cualquier
suciedad o residuo y garantizar un buen
sellado.

5. Instale un nuevo elemento del filtro de

aire. Tenga cuidado de no doblar los
bordes del elemento del filtro entre el
alojamiento y la cubierta del filtro de
aire. Esto puede dañar el filtro y
permitir que aire no filtrado entre al
motor si no está instalado
correctamente.

6. Reemplace la cubierta del alojamiento

del filtro de aire e instale los tornillos.
