Ford Figo (2017). Manual en espanol - parte 29

Caja de fusibles de la batería

E174653

Componentes protegidos

Amperaje del fusible

Fusible

Motor de arranque.

450A

1

Alternador.

Sin uso.

60A

2

Caja de conexiones del motor.

—

3

Módulo de control de la carrocería.

125A

4

Sin uso.

70A

5

CAMBIO DE FUSIBLES

AVISOS

No modifique el sistema eléctrico de
su vehículo de ninguna forma. Haga
que un distribuidor autorizado realice

las reparaciones en el sistema eléctrico y
reemplace los relevadores y los fusibles
de alta potencia.

AVISOS

Apague el vehículo y todo el equipo
eléctrico antes de intentar cambiar
un fusible.

Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con

un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio.

117

Figo/Ka (CDU) , esMEX

Fusibles

E142430

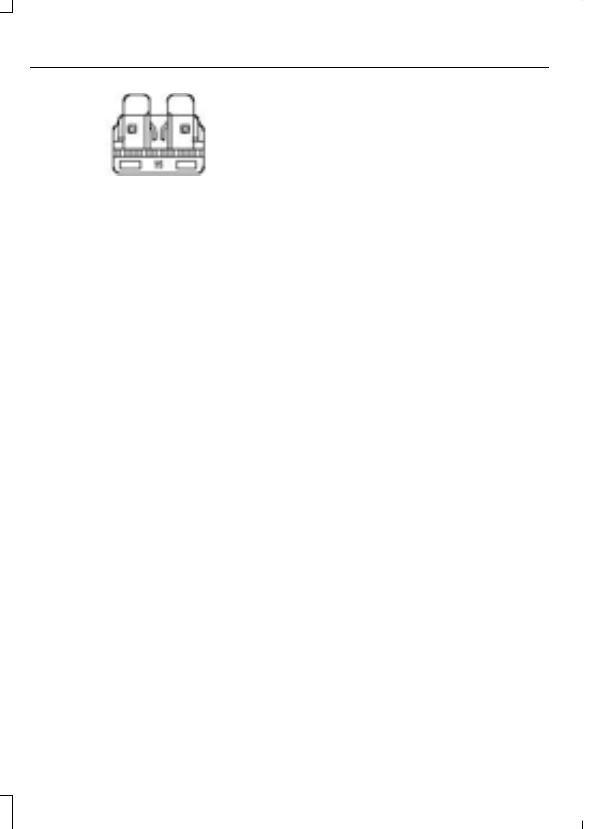

Si los componentes eléctricos del vehículo
no funcionan, es posible que se haya
fundido un fusible. La fractura del alambre
del fusible indicará que el fusible está
fundido. Revise los fusibles
correspondientes antes de reemplazar
algún componente eléctrico.

118

Figo/Ka (CDU) , esMEX

Fusibles

INFORMACIÓN GENERAL

Lleve su vehículo a servicio en forma
regular para ayudar a mantener su valía
de carretera. Existe una gran red de
distribuidores autorizados disponibles para
ayudarle con su experiencia en servicios
profesionales. Creemos que sus técnicos
capacitados especialmente son los
mejores calificados para dar servicio a su
vehículo en forma adecuada y experta, con
una amplia gama de herramientas
altamente especializadas.

Adicionalmente al servicio regular,
recomendamos que lleve a cabo las
siguientes comprobaciones adicionales.

AVISOS

Gire el interruptor de encendido a
OFF antes de tocar o intentar el
ajuste de cualquier tipo.

No toque los componentes del
sistema de encendido electrónico
después de haber girado el

encendido a ON o cuando el motor está
funcionando. El sistema funciona con alto
voltaje.

Mantenga sus manos y su ropa lejos
del ventilador de enfriamiento del
motor. Bajo ciertas condiciones, el

ventilador puede continuar funcionando
durante varios minutos después de haber
apagado el motor.

Asegúrese que los tapones de
llenado están bien ajustados
después de realizar inspecciones de

mantenimiento.

Revisiones diarias

•

Luces exteriores.

•

Luces interiores.

•

Luces e indicadores de advertencia.

Revise al reabastecerse de
combustible

•

Nivel de aceite del motor.  Ver
Comprobación del aceite de motor
(página 122).

•

Nivel del fluido de frenos.  Ver
Verificación del fluido de frenos
(página 124).

•

Nivel del fluido lavador.  Ver
Comprobación del fluido del
lavador (página 125).

•

Presiones de inflado de los neumáticos
(en frío).  Ver Presiones de las
llantas (página 150).

•

Estado de los neumáticos.  Ver Ruedas
y llantas (página 142).

Revisiones mensuales

•

Nivel del refrigerante del motor (motor
frío).  Ver Comprobación del
refrigerante de motor (página 123).

•

Fugas en tubos, mangueras y
depósitos.

•

Funcionamiento del aire
acondicionado.

•

Funcionamiento del freno de
estacionamiento.

•

Funcionamiento del claxon.

•

Ajuste de las tuercas de seguridad.  Ver
Presiones de las llantas (página 150).

119

Figo/Ka (CDU) , esMEX

Mantenimiento

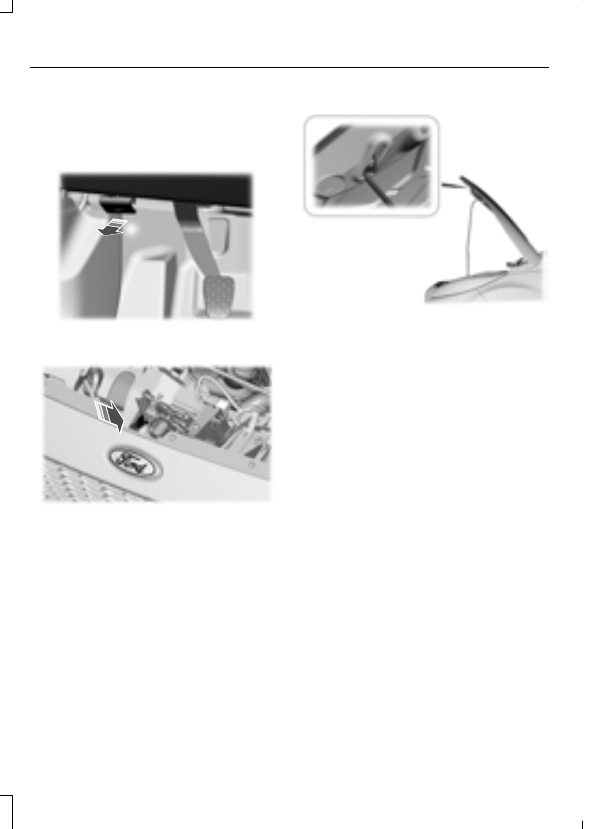

APERTURA Y CIERRE DEL
COFRE

Apertura del cofre

E174767

1.

Hale la manija de apertura del cofre.

E174768

2. Mueva el pasador hacia la derecha.

E87786

3. Abra el cofre y asegúrelo con el

amortiguador de soporte.

Cierre del cofre

1.

Quite el amortiguador de soporte de la
chapa y asegúrelo correctamente
después de usarlo.

2. Baje el cofre y déjelo caer con su propio

peso de una altura de al menos
20–30 cm.

Nota: Asegúrese de haber cerrado el cobre
correctamente.

120

Figo/Ka (CDU) , esMEX

Mantenimiento
