Ford Figo (2017). Manual en espanol - parte 28

Componentes protegidos

Amperaje del fusible

Fusible

Sincronización variable del árbol de levas.

Bobina del relevador del A/C.

5A

22

Bobina del relevador del ventilador de
enfriamiento.

Bobina de encendido.

15A

23

Sensor de velocidad del vehículo (sin ABS).

5A

24

Bobina del relevador del limpiador.

5A

25

Bobina del relevador de la luneta térmica.

5A

26

Módulo del sistema de frenos antibloqueo.

10A

27

Nivelador de los faros.

Módulo de control del tren motriz.

10A

28

Módulo de control de la transmisión (1.5L
AT).

Sin uso.

-

29

Ventilador de enfriamiento de alta velo-
cidad (velocidad doble).

50A

30

Sistema de frenos antibloqueo.

40A

31

Ventilador de enfriamiento (velocidad
simple)

40A

32

Ventilador de enfriamiento de baja velo-
cidad (velocidad doble)

30A

Sin uso.

-

33

Sin uso.

-

34

Sin uso.

-

35

Sin uso.

-

36

Bomba de combustible.

20A

37

Inyectores de combustible.

Módulo electrónico de control de estabi-
lidad (1.5L AT).

20A

38

Interruptor del freno.

10A

39

Relevadores del claxon.

20A

40

113

Figo/Ka (CDU) , esMEX

Fusibles

Componentes protegidos

Amperaje del fusible

Fusible

Motor del limpiador delantero.

20A

41

Motor del limpiador trasero.

15A

42

Claxon (módulo de control de la carrocería).

15A

43

Sin uso.

-

44

Circuitos conmutados

Relevador

Módulo y cargas de control del tren motriz.

R1

Limpiador.

R2

Cargas de encendido.

R3

Claxon (interruptor del claxon).

R4

Motor de arranque.

R5

Compresor del A/C.

R6

Luneta térmica.

R7

Ventilador de enfriamiento de alta velocidad (velocidad doble).

R8

Claxon (módulo de control de la carrocería).

R9

Ventilador de enfriamiento.

R10

Sin uso.

R11

Motor del soplador.

R12

Bomba de combustible.

R13

114

Figo/Ka (CDU) , esMEX

Fusibles

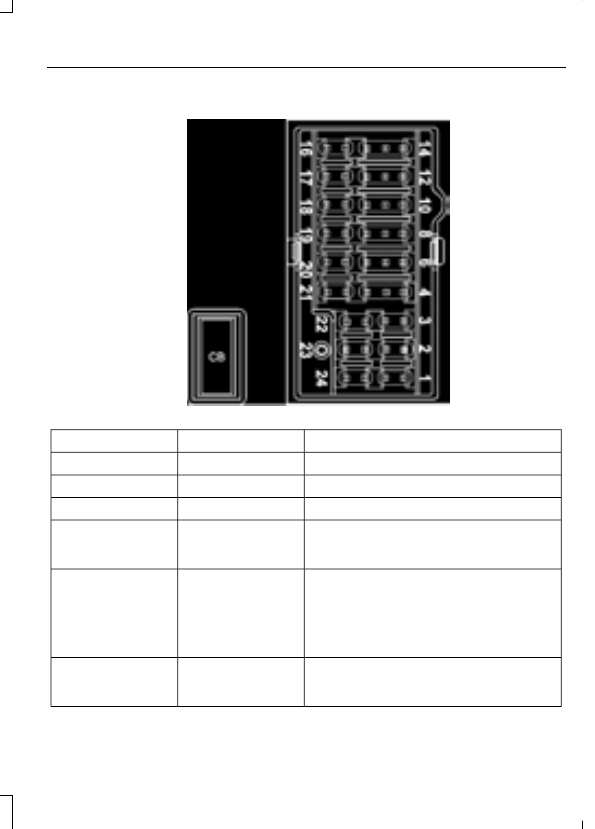

Caja de fusibles del compartimiento de pasajeros

E174652

Componentes protegidos

Amperaje del fusible

Fusible

Unidad de audio (sin SYNC).

10A

1

Sin uso.

30A

2

Sin uso.

20A

3

Lógica de las ventanas eléctricas (ascenso/
descenso de un solo toque).

7,5A

4

Espejos eléctricos.

Módulo del sistema de control de clima.

10A

6

Módulo SYNC.
Indicador multifuncional
Panel de control integrado.
Módulo GPS.
Cargador USB (sin SYNC).

Tablero de instrumentos.

7,5A

8

Datalink.
Módulo de gateway (sin SYNC).

115

Figo/Ka (CDU) , esMEX

Fusibles

Componentes protegidos

Amperaje del fusible

Fusible

Módulo del sistema de control de clima (sin
A/C).

5A

10

Sensor de temperatura interior (con EATC).
Dirección eléctrica servoasistida.

Módulo de control de la bolsa de aire.

10A

12

Bomba del lavador del lavaparabrisa.

Sin uso.

-

14

Relevador de encendido del módulo de
control de la carrocería.

30A

16

Batería de repuesto de la radio.

20A

17

Datalink.

10A

18

Módulo de gateway (sin SYNC).

Interruptor de encendido.

10A

19

Sin uso.

-

20

Sin uso.

10A

21

Radio (sin seguro eléctrico de la puerta).

10A

22

Relevador de los seguros eléctricos de las
puertas.

20A

23

Sin uso.

25A

24

Ventanas eléctricas.

30A

CB01

116

Figo/Ka (CDU) , esMEX

Fusibles
