Ford F-53 Motorhome Chassis (2016). Manuel - partie 22

Composants protégés

Emplacement du

relais

Non utilisé.

1

Non utilisé.

2

Non utilisé.

3

Relais d'alimentation des feux de jour.

4

Hydromax – Relais d'isolation du signal de contacteur des feux stop.

5

Relais de feux de recul.

6

Relais de masse du démarreur.

7

Relais de feux de stationnement de remorque.

8

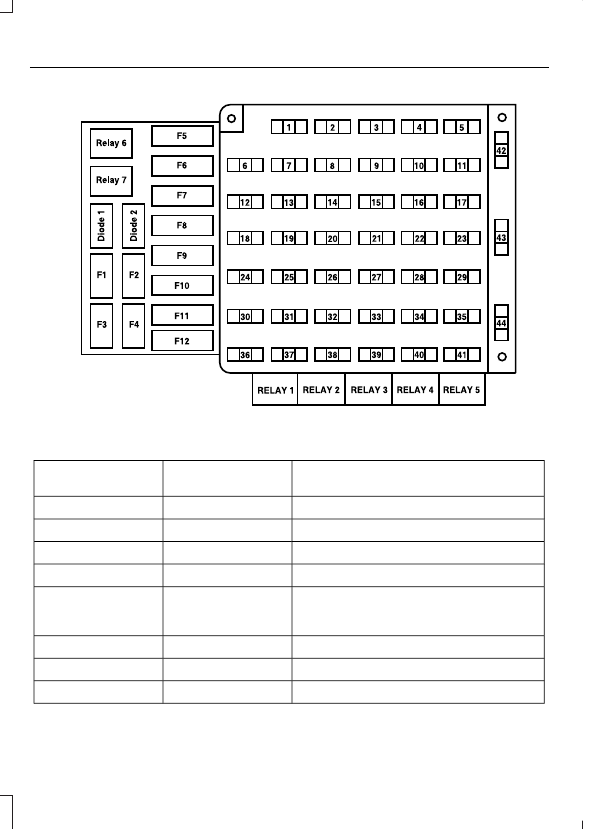

Module de porte-fusible

Repérez le porte-fusible à côté de la diode
et du relais de commande.

Composants protégés

Intensité du fusible

Numéro de fusible

Hydromax – Contacteur des feux stop.

10A

1

Porte-fusibles d'habitacle
F53/F59

Repérez le porte-fusibles en dessous et à
gauche du volant, à proximité de la pédale
de frein. Pour accéder aux fusibles, retirez
le couvercle du porte-fusibles.

Pour retirer un fusible, utilisez l'outil
d'extraction de fusible situé dans le
couvercle du porte-fusibles.

89

Motorhome (TY3) , frCAN

Fusibles

E161521

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Commande de levier multifonction.

20A

1

Non utilisé.

—

2

Non utilisé.

—

3

Tableau de bord.

10A

4

Alimentation des accessoires de carrossier-
constructeur (positions accessoires et
contact).

10A

5

Non utilisé.

—

6

Bobine de relais du ventilateur d'habitacle.

15A

7

Alimentation de feux stop.

10A

8

90

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Feux stop : Clignotants et feux stop du
véhicule, alimentations des clignotants et
feux stop arrière de carrossier-construc-
teur, alimentation des feux stop de carros-
sier-constructeur.

20A

9

Mémoire du tableau de bord.

10A

10

Module d'essuie-glaces/lave-glaces.

30A

11

Alimentation des essuie-glaces.

Non utilisé.

—

12

Module de freinage antiblocage –
Hydromax.

10A

13

Module de freinage antiblocage – Hydro-
boost.

10A

14

Tableau de bord (contact-démarrage).

Alimentation des clignotants côté gauche.

15A

15

Alimentation carrossier-constructeur de la
batterie (+12 V).

20A

16

Alimentation carrossier-constructeur de la
radio.

5A

17

Non utilisé.

—

18

Relais de feux de jour.

5A

19

Non utilisé.

—

20

Alimentation des clignotants côté droit.

15A

21

Clignotants de remorque.

20A

22

Contact et accessoires, tableau de bord.

10A

23

Non utilisé.

—

24

Alimentation carrossier-constructeur de
feu de croisement droit.

10A

25

Diode et solénoïde d'interverrouillage frein-
levier sélecteur.

10A

26

Non utilisé.

—

27

91

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Non utilisé.

—

28

Non utilisé.

—

29

Non utilisé.

—

30

Alimentation carrossier-constructeur de
feu de croisement gauche.

10A

31

Non utilisé.

—

32

Alimentation carrossier-constructeur de
feu de recul.

10A

33

Marche arrière carrossier-constructeur.

10A

34

Feux de recul de remorque.

Alimentation carrossier-constructeur des
feux de route.

20A

35

Témoin de feux de route.

Contacteur d'annulation de surmultipliée.

10A

36

Non utilisé.

—

37

Alimentation carrossier-constructeur du
contact.

10A

38

Non utilisé.

—

39

Non utilisé.

—

40

Éclairage du tableau de bord.

10A

41

Non utilisé.

—

42

Non utilisé.

—

43

Non utilisé.

—

44

Clignotant droit de remorque.

—

Relais 1

Clignotant gauche de remorque.

—

Relais 2

Clignotant côté droit.

—

Relais 3

Clignotant côté gauche.

—

Relais 4

Non utilisé.

—

Relais 5

Feux de jour.

—

Relais 6

92

Motorhome (TY3) , frCAN

Fusibles
