Ford F-53 Motorhome Chassis (2016). Manuel - partie 23

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Frein de stationnement.

Marche/arrêt des feux de jour.

—

Relais 7

Dispositif d'interverrouillage frein-levier
sélecteur.

—

Diode 1

Dispositif d'interverrouillage frein-levier
sélecteur.

—

Diode 2

Non utilisé.

—

F1

Non utilisé.

—

F2

Non utilisé.

—

F3

Dispositif d'interverrouillage frein-levier
sélecteur.

10A

F4

Non utilisé.

—

F5

Non utilisé.

—

F6

Non utilisé.

—

F7

Non utilisé.

—

F8

Non utilisé.

—

F9

Non utilisé.

—

F10

Non utilisé.

—

F11

Non utilisé.

—

F12

93

Motorhome (TY3) , frCAN

Fusibles

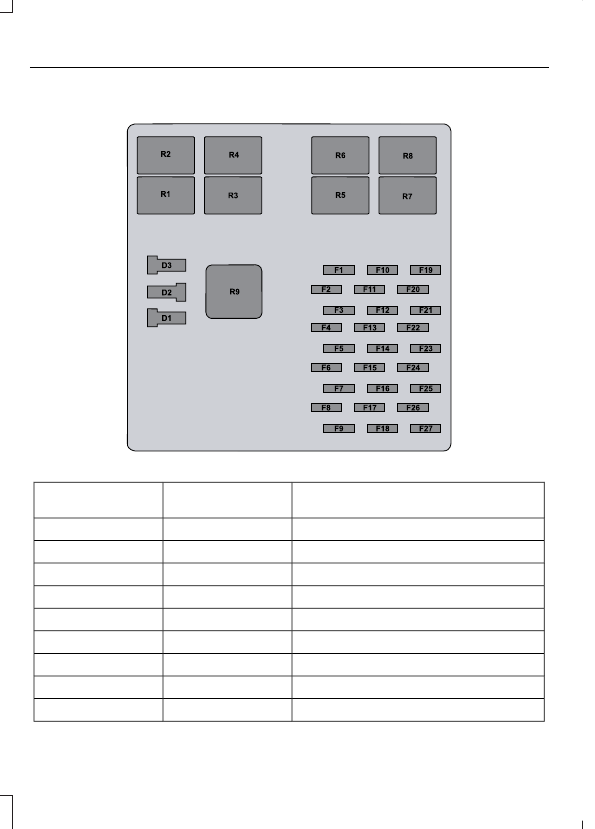

Porte-fusibles d'ASI de l'habitacle

E188334

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Non utilisé.

—

F1

Centrale clignotante, marche.

20A

F2

Clignotant gauche.

15A

F3

Bobine de relais de ventilateur d'habitacle.

15A

F4

Clignotant droit.

15A

F5

ABS, marche.

10A

F6

Phare carrossier-constructeur côté droit.

10A

F7

Feux de jour.

5A

F8

Phare carrossier-constructeur côté gauche.

10A

F9

94

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Non utilisé.

—

F10

Batterie de tableau de bord (+12 V) n° 1.

10A

F11

Dispositif d'interverrouillage frein-levier
sélecteur, ASI.

5A

F12

Batterie de tableau de bord (+12 V) n° 2.

10A

F13

Éclairage des commutateurs.

10A

F14

Alimentation carrossier-constructeur de la
batterie (+12 V).

20A

F15

Non utilisé.

—

F16

Alimentation du relais de contact de
remorque.

20A

F17

Contact carrossier-constructeur.

10A

F18

Alimentation des feux stop.

10A

F19

Contact carrossier-constructeur.

10A

F20

Contact/démarrage.

10A

F21

Batterie du mécanisme d'essuie-glace
(+12 V).

30A

F22

Feux de recul.

10A

F23

Radio carrossier-constructeur.

5A

F24

Feux de recul de remorque.

10A

F25

Tableau de bord, contact/démarrage.

10A

F26

Alimentation carrossier-constructeur des
feux de route.

20A

F27

Feux de jour.

—

R1

Frein de stationnement.

Marche/arrêt des feux de jour.

—

R2

Clignotant côté droit.

—

R3

Clignotant droit de remorque.

—

R4

Clignotant côté gauche.

—

R5

95

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Clignotant gauche de remorque.

—

R6

Non utilisé.

—

R7

Non utilisé.

—

R8

Non utilisé.

—

R9

Non utilisé.

—

D1

Non utilisé.

—

D2

Non utilisé.

—

D3

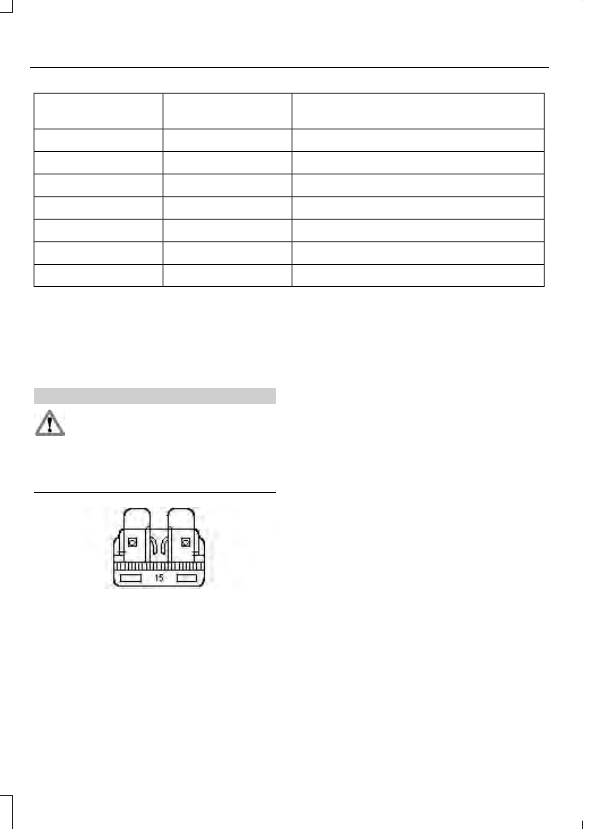

REMPLACEMENT D'UN
FUSIBLE

Fusibles

AVERTISSEMENT

Remplacez tout fusible grillé par un
fusible du calibre spécifié.
L'utilisation d'un fusible de calibre

supérieur peut causer de graves
dommages au câblage et provoquer un
incendie.

E142430

Un fusible peut griller si des composants
électriques du véhicule ne fonctionnent
pas correctement. Un fil cassé à l'intérieur
du fusible indique qu'il a grillé. Vérifiez les
fusibles appropriés avant de remplacer
des composants électriques.

96

Motorhome (TY3) , frCAN

Fusibles
