Ford F-53 Motorhome Chassis (2016). Manuel - partie 20

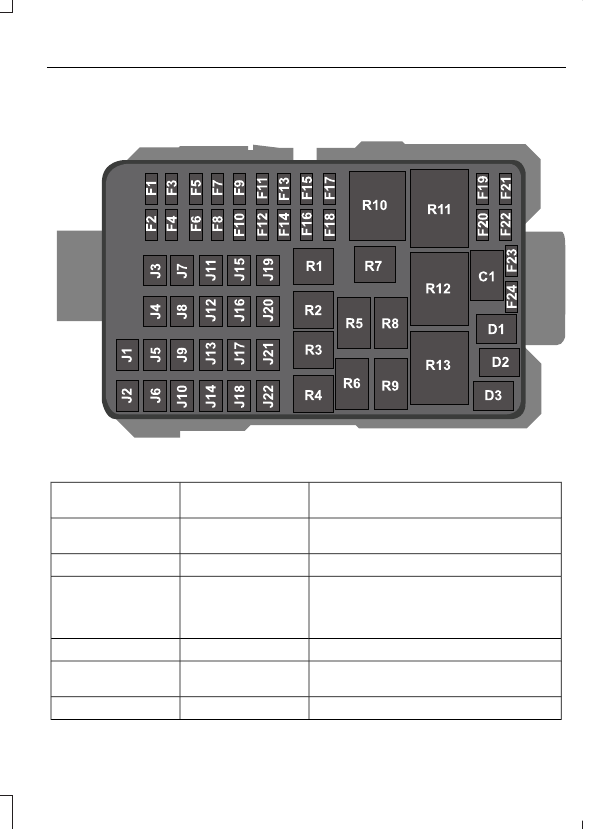

Boîtier de distribution électrique F59

E197657

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Embrayage de compresseur de climatisa-
tion.

10A*

F1

Freins antiblocage - Hydromax.

30A*

F2

Mémoire d'anomalies du module de
commande du groupe motopropulseur.

5A*

F3

Bobine du relais du module de commande
du groupe motopropulseur.

Non utilisé.

—

F4

Feux de jour.

20A*

F5

Bobine de relais de feux de remorque.

Non utilisé.

—

F6

81

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Feux de recul.

25A*

F7

Fusibles de planche de bord n° 33, 34.

Non utilisé.

—

F8

Feux de jour.

20A*

F9

Non utilisé.

—

F10

Non utilisé.

—

F11

Non utilisé.

—

F12

Non utilisé.

—

F13

Non utilisé.

—

F14

Moteur de pompe d'alimentation.

5A*

F15

Alimentation du véhicule 1.

20A*

F16

Alimentation du module de commande du
groupe motopropulseur.

Alimentation du véhicule 2.

20A*

F17

Sonde à oxygène de surveillance automa-
tique.
Sondes à oxygène chauffantes du moteur
n° 11 et 21.
Électrovanne de purge.

Alimentation du véhicule 4.

20A*

F18

Bobines d'allumage.

Module de commande du groupe motopro-
pulseur.

10A*

F19

Module Hydromax.

10A*

F20

Alimentation du relais de contacteur des
feux stop.

Module de commande du groupe motopro-
pulseur.

20A*

F21

Diode de pompe d'alimentation.

Non utilisé.

—

F22

Non utilisé.

—

F23

Non utilisé.

—

F24

82

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Alimentation du relais du ventilateur
d'habitacle.

40A**

J1

Phares.

30A**

J2

Bobine de relais de marche/arrêt des feux
de jour.
Alimentation du relais des feux de jour/
phares.
Fusibles de planche de bord n° 25, 31.

Alimentation du véhicule.

30A**

J3

Alimentation du relais du module de
commande du groupe motopropulseur.
Boîtier de distribution électrique, fusibles
F16, F17, F18, J22.

Alimentation de l'allume-cigare.

20A**

J4

Connecteur de l'outil de diagnostic.

Non utilisé.

—

J5

Alimentation du relais de démarreur.

30A**

J6

Démarreur.

Freins antiblocage.

40A**

J7

Pompe Hydromax

60A**

Feux de stationnement de remorque.

20A**

J8

Planche de bord, fusibles n° 4, 10, 16, 22.

50A**

J9

Module de freinage antiblocage à 4 canaux.

60A**

J10

Module de freinage antiblocage à 3 canaux.

40A**

Alimentation du relais de pompe d'alimen-
tation.

20A**

J11

Injecteurs.
Débitmètre d'air massique.
Moteur de pompe d'alimentation.

Frein électronique de remorque.

30A**

J12

Alimentation du commutateur d'allumage
(planche de bord, fusibles n° 1, 5, 7, 11, 13,
17, 19, 23).

40A**

J13

Non utilisé.

—

J14

83

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Fusibles de planche de bord n° 9, 15, 21.

60A**

J15

Avertisseur sonore.

20A**

J16

Alimentation du commutateur d'allumage
(planche de bord, fusibles n° 1, 5, 7, 11, 13,
17, 19, 23).

40A**

J17

Non utilisé.

—

J18

Non utilisé.

—

J19

Non utilisé.

—

J20

Non utilisé.

—

J21

Bobine de relais de feu de recul.

20A**

J22

Bobine de relais d'embrayage du climati-
seur.
Commande du climatiseur.

Relais d'avertisseur sonore.

—

R1

Relais de pompe d'alimentation.

—

R2

Relais de démarreur.

—

R3

Relais de feux de recul.

—

R4

Relais de contacteur des feux stop.

—

R5

Relais de feux de stationnement de
remorque.

—

R6

Non utilisé.

—

R7

Relais d'embrayage de climatisation.

—

R8

Non utilisé.

—

R9

Relais de démarreur.

—

R10

Relais de ventilateur d'habitacle.

—

R11

Relais des feux de jour/phares.

—

R12

Relais du module de commande du groupe
motopropulseur.

—

R13

Diode de pompe d'alimentation.

—

D1

84

Motorhome (TY3) , frCAN

Fusibles
