Ford F-53 Motorhome Chassis (2016). Manuel - partie 19

TABLEAU DE SPÉCIFICATIONS
DES FUSIBLES

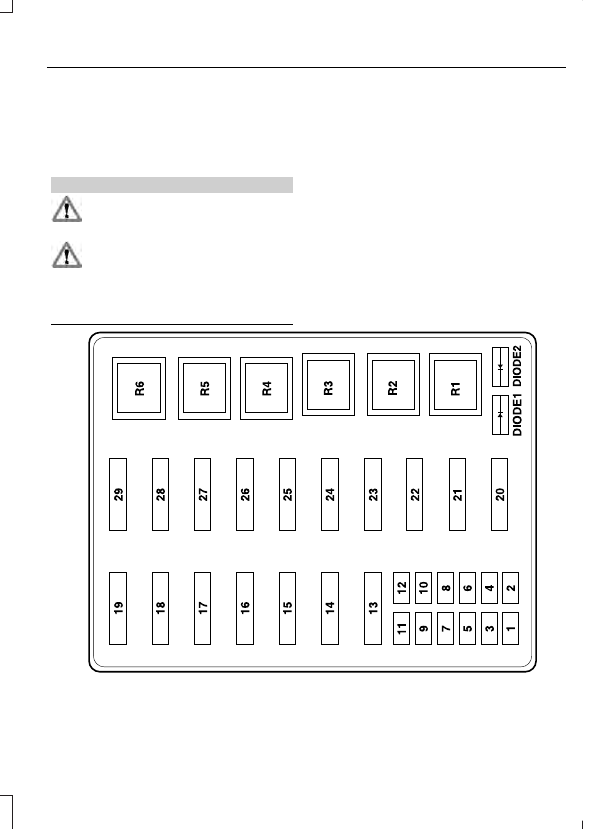

Boîtier de distribution électrique
F53

AVERTISSEMENTS

Débranchez toujours la batterie
avant de procéder à l'entretien des
fusibles haute intensité.

Afin de réduire les risques de choc
électrique, remettez toujours le
couvercle du boîtier de distribution

électrique en place avant de rebrancher la
batterie ou de remplir les réservoirs de
liquide.

Repérez le boîtier de distribution électrique
dans le compartiment moteur. Il contient
les fusibles à haute intensité qui protègent
les principaux circuits électriques du
véhicule contre les surcharges.

Si la batterie a été débranchée et
rebranchée, certaines fonctions doivent
être réinitialisées.  Voir Remplacement
de la batterie de 12 V  (page 109).

E161519

77

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Module de servocommande de freinage –
Hydromax.

5A*

1

Embrayage de compresseur de climatisa-
tion.

10A*

2

Sonde à oxygène de surveillance automa-
tique.

20A*

3

Sondes à oxygène chauffantes du moteur
n° 11 et 21.
Électrovanne de purge.

Mémoire du module de commande du
groupe motopropulseur.

5A*

4

Bobine du relais du module de commande
du groupe motopropulseur.

Alimentation du module de commande du
groupe motopropulseur.

20A*

5

Module de rhéostat d'éclairage de planche
de bord.

20A*

6

Alimentations des feux de stationnement.
Bobine de relais de feux de position de
remorque.

Bobines d'allumage.

20A*

7

Condensateurs antiparasite.

Hydromax – Module de freinage antiblo-
cage.

30A*

8

Module de commande du groupe motopro-
pulseur.

10A*

9

Feux de jour.

20A*

10

Bobine de relais de pompe d'alimentation.

20A*

11

Alimentation du module de commande du
groupe motopropulseur.
Diode de pompe d'alimentation.

Planche de bord - alimentation des feux
de recul.

25A*

12

Alimentation des feux de recul de
remorque.

78

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Alimentation de la commande des freins
électriques de remorque.

30A**

13

Alimentation de batterie de la planche de
bord (fusibles n° 9, 15, 21).

60A**

14

Fusible primaire d'éclairage.

Feux de stationnement de remorque.

20A**

15

Module de freinage antiblocage –
Hydromax.

60A**

16

Module de freinage antiblocage – Hydro-
boost.

40A**

Alimentation d'avertisseur sonore.

20A**

17

Bobine de relais de feu de recul.

20A**

18

Bobine d'embrayage de climatiseur
Commande du climatiseur.

Non utilisé.

—

19

Bobine du relais du module de commande
du groupe motopropulseur.

30A**

20

Relais du module de commande du groupe
motopropulseur (boîtier de distribution
électrique, fusibles n° 3, 5, 7, 18).

Injecteurs.

20A**

21

Moteur de pompe d'alimentation.
Débitmètre d'air massique.

Alimentation de l'allume-cigare.

20A**

22

Connecteur de l'outil de diagnostic.

Alimentation du ventilateur d'habitacle.

40A**

23

Alimentation de batterie de la planche de
bord (fusibles n° 4, 10, 16, 22).

50A**

24

Alimentation du commutateur d'allumage
(planche de bord, fusibles n° 1, 5, 7, 11, 13,
14, 17, 19, 23, 36; boîtier de distribution
électrique, fusibles n° 9, 11).

40A**

25

Alimentation du commutateur d'allumage
(planche de bord, fusibles n° 5, 11, 17, 23,
26, 38).

40A**

26

79

Motorhome (TY3) , frCAN

Fusibles

Composants protégés

Intensité du fusible

Numéro de fusible ou

relais

Commutateur multifonctions (phares).

30A**

27

Alimentation du relais de démarreur.

30A**

28

Démarreur.

Moteur de servocommande de freinage –
Hydromax.

60A**

29

Module de freinage antiblocage – Hydro-
boost.

40A**

Relais d'embrayage de climatisation.

—

R1

Relais de pompe d'alimentation.

—

R2

Relais d'avertisseur sonore.

—

R3

Relais de démarreur.

—

R4

Relais de ventilateur d'habitacle.

—

R5

Relais du module de commande du groupe
motopropulseur.

—

R6

Diode de pompe d'alimentation.

—

Diode 1

Diode d'embrayage de climatisation.

—

Diode 2

*Mini-fusibles.

**Maxi fusibles.
