Spécification

Fonction

921

Feu de recul

W5W

Lampe d'éclairage de plaque d'immatricu-
lation

W5W

* Troisième feu de stop

DEL

* Éclairage intérieur

* Adressez-vous à votre concessionnaire autorisé pour faire remplacer ces ampoules.

Adressez-vous à votre concessionnaire autorisé pour faire remplacer toute ampoule du
tableau de bord.

REMPLACEMENT DU FILTRE À
AIR

AVERTISSEMENT

Pour réduire les risques de
dommages au véhicule et de
brûlures, ne démarrez pas le moteur

lorsque le filtre à air est déposé et ne retirez
pas le filtre à air lorsque le moteur tourne.

Remplacez l'élément du filtre à air aux
intervalles corrects.

Nota :  Remplacez l'élément du filtre à air
uniquement par un élément de filtre à air
recommandé.  Voir Capacités et
spécifications (page 316).

Nota :   L'emploi d'un élément de filtre à air
inadéquat risque de provoquer de graves
dommages au moteur.  Les dommages aux
composants résultants pourraient ne pas
être couverts par la garantie du véhicule.

Nota :  À défaut de réinstaller correctement
le filtre à air en le faisant reposer
complètement sur les goujons de montage
en cinq emplacements et en le fixant avec
les deux boulons, il y a risque de
dégagement du filtre à air du moteur et de
détérioration du filtre à air et des autres
composants du moteur. Nous préconisons
dès lors de faire entretenir le filtre à air par
un concessionnaire Ford.

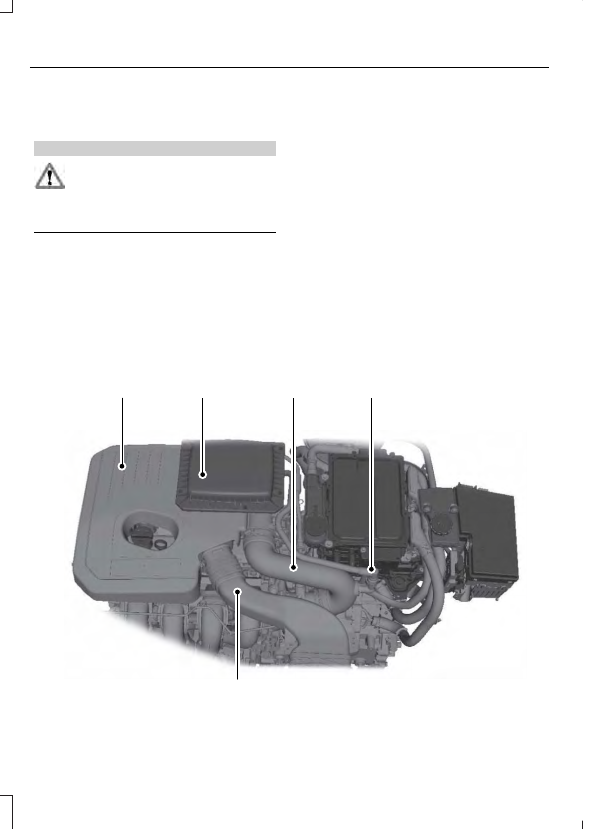

Composants du filtre à air

E162533

A

C

D

E

B

Filtre à air

A

Couvercle de filtre à air

B

Tube de sortie de filtre à air

C

Tube de recyclage des gaz du carter (RGC)

D

Tube d'entrée de filtre à air

E

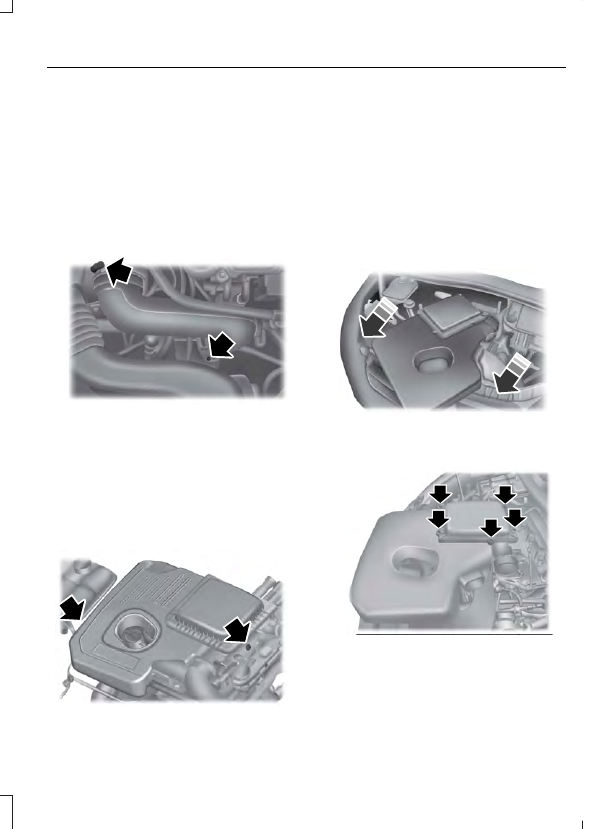

Dépose de l'élément filtrant du
filtre à air moteur

E162534

1.

Desserrez les colliers du tube de sortie
du filtre à air (C). Déconnectez le tube
de l'ensemble filtre à air (A).

2. Libérez les languettes, déboîtez le tube

RGC (D) du tube de sortie du filtre à air
(C) et déposez le tube.

3. Déconnectez le manchon de prise d'air

(E) de l'ensemble filtre à air (A).

E162535

4. Déposez les boulons de chaque côté

du filtre à air (A) comme indiqué par
les flèches.

E162536

5. Soulevez le filtre à air (A) des goujons

de montage, puis tournez-le et tirez-le
vers l'avant du véhicule.

E162537

6. Déposez les 5 boulons du couvercle du

filtre à air (B).

7.

Déposez le couvercle de filtre à air (B)
de l'ensemble filtre à air (A).

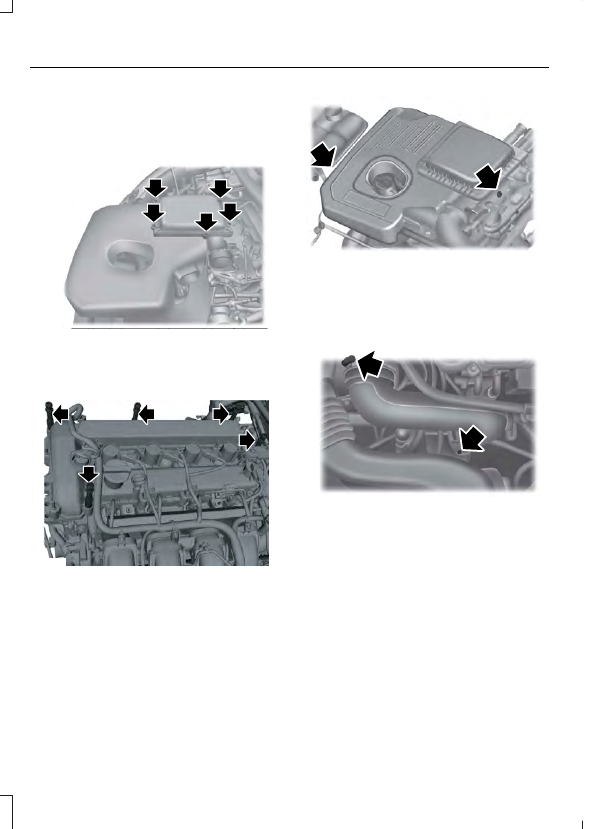

Pose de l'élément filtrant du filtre
à air moteur

Nota :  Nettoyez l'intérieur du filtre à air
avant de poser l'élément de filtre à air neuf.

E162538

1.

Installez l'élément de filtre à air neuf
dans le filtre à air.

2. Posez le couvercle de filtre à air (B) et

serrez les 5 boulons.

E162539

3. Positionnez l'ensemble filtre à air (A)

sur le moteur et veillez à ce que
l'ensemble soit aligné sur les goujons.

E162540

4. Posez et serrez les boulons de chaque

côté de l'ensemble filtre à air (A),
comme indiqué par les flèches.

5. Fixez le tube d'entrée de filtre à air (E)

sur le filtre à air (A).

E162541

6. Raccordez le tube RGC (D) sur le tube

de sortie du filtre à air (C).

7.

Connectez le manchon de prise d'air
(E) sur l'ensemble filtre à air (A).
