Ford C-MAX Hybrid / Energi (2017). Manuel - partie 66

4. Déposez l'ampoule du boîtier de phare.

Posez la nouvelle ampoule en procédant
dans l'ordre inverse de la dépose.

Remplacement des ampoules des
feux antibrouillard, feux de
stationnement et clignotants

E162553

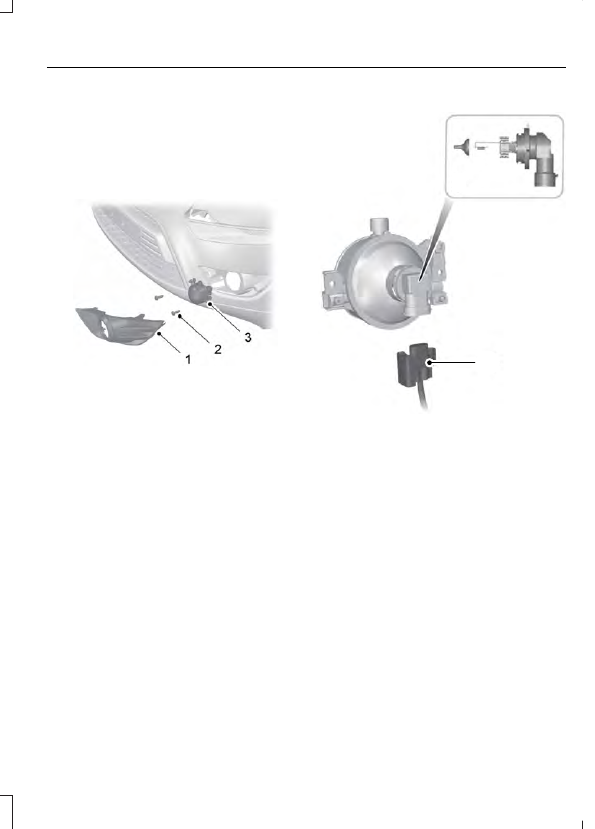

Nota :  Il n'est pas possible de séparer
l'ampoule d'antibrouillard de la douille.

1.

Déposez le cache d'antibrouillard.

2. Déposez les 2 vis.

3. Retirez le bloc optique.

4

5

E162554

4. Débranchez le connecteur.

5. Tournez la douille dans le sens inverse

des aiguilles d'une montre pour la
déposer.

6. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement des ampoules des
feux arrière, feux stop et
clignotants

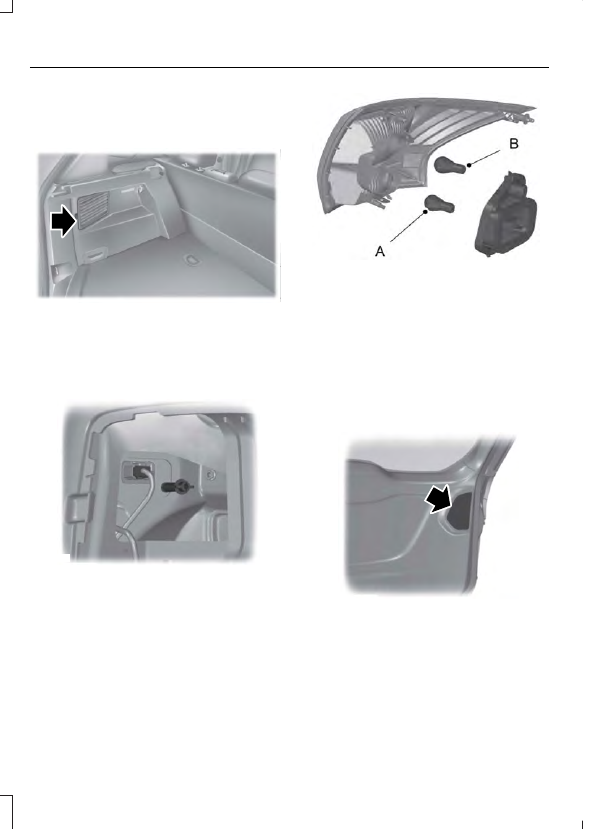

E162555

1.

Assurez-vous que le commutateur des
phares se trouve en position arrêt.

2. Ouvrez le hayon.

3. Déposez le couvercle du panneau de

garnissage.

E162556

4. Débranchez le connecteur.

5. Déposez l'écrou à oreilles.

6. Tirez doucement le bloc optique hors

du véhicule.

E162557

7.

Déposez la douille.

8. Poussez doucement l'ampoule dans

la douille, puis tournez-la dans le sens
inverse des aiguilles d'une montre pour
la retirer. (A) Feu arrière et feu stop. (B)
Clignotant.

Posez la nouvelle ampoule en procédant
dans l'ordre inverse de la dépose.

Replacement des ampoules des
feux de recul et feux arrière

E162558

1.

Assurez-vous que le commutateur
d'éclairage se trouve en position arrêt.

2. Ouvrez le hayon.

3. Déposez le couvercle du panneau de

garnissage.

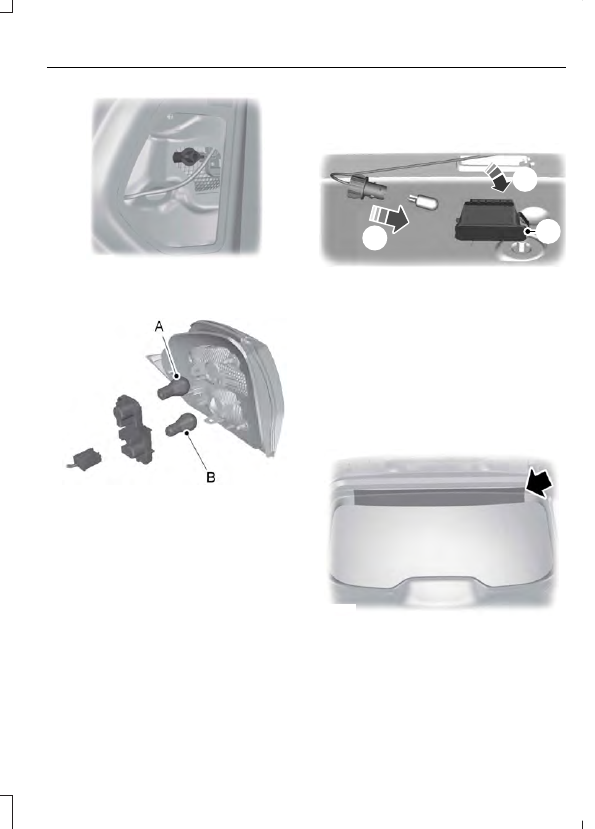

E162559

4. Déposez l'écrou à oreilles.

5. Tirez doucement le bloc optique hors

du véhicule.

E162560

6. Débranchez le connecteur.
7.

Déposez la douille.

8. Poussez doucement l'ampoule dans

la douille, tournez-la dans le sens
inverse des aiguilles d'une montre et
déposez-la. (A) Feu de recul. (B) Feu
arrière.

9. Posez la nouvelle ampoule en

procédant dans l'ordre inverse de la
dépose.

Remplacement de l'ampoule
d'éclairage de la plaque
d'immatriculation

3

2

1

E72789

1.

Dégagez soigneusement l'agrafe à
ressort.

2. Retirez le bloc optique.

3. Retirez l'ampoule.

Procédez dans l'ordre inverse de la dépose
pour reposer l'ampoule.

Remplacement des ampoules de
troisième feu stop

E162562

1.

Ouvrez le hayon.

2. Détachez les agrafes au-dessus du

côté intérieur de la lunette arrière.

E162563

3. Insérez un outil adéquat dans les trous.

4. Tirez avec précaution la lampe vers

l'avant du véhicule afin de relâcher les
agrafes à ressort.

E162564

5. Tirez doucement le bloc optique hors

du véhicule.

6. Déposez la douille.

7.

Retirez l'ampoule.

TABLEAU DE SPÉCIFICATIONS
DES AMPOULES

Les ampoules de rechange à utiliser sont
indiquées dans le tableau ci-dessous. Les
ampoules de phares doivent être
identifiées par les lettres « D.O.T. » pour
l'Amérique du Nord; cette appellation
assure le rendement du feu, l'efficacité du
faisceau lumineux et une bonne visibilité.
Les ampoules appropriées
n'endommagent pas le bloc optique, ne
risquent pas d'annuler la garantie de
celui-ci et offrent un éclairage adéquat de
longue durée.

Spécification

Fonction

9005LL

Feu de route (halogène)

H11LL

Feu de croisement (halogène)

168

Feu de position latéral - avant

194

Feu de stationnement - avant

W21W

Clignotant - avant

H10 (9145)

Antibrouillards

3157K

Feu rouge arrière et de stop

T20

Clignotant - arrière
