4. Relâchez le levier d'essuie-glaces

lorsque les essuie-glaces ont atteint la
position d'entretien.

Nota :  Les essuie-glaces restent à la
position d'entretien lorsque vous établissez
le contact. Enfoncez brièvement le levier
d'essuie-glaces pour ramener les
essuie-glaces en position repos.

Remplacement des balais
d'essuie-glaces de pare-brise

Nota :  Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

Nota :  Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

Nota :  Assurez-vous que le pare-brise est
propre avant d'utiliser de nouveaux balais
d'essuie-glace.

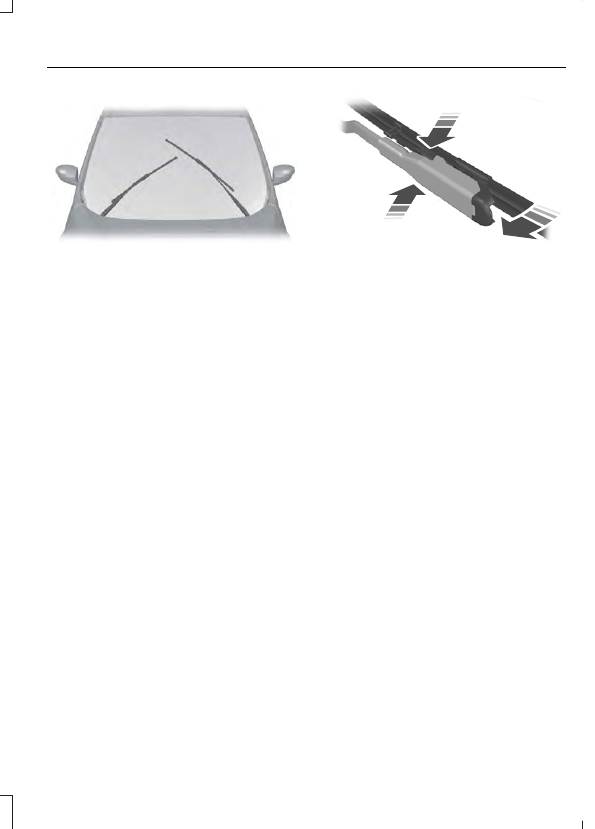

E129990

1

1

2

1.

Soulevez le bras d'essuie-glace puis
pressez l'un contre l'autre les boutons
de verrouillage du balai d'essuie-glace.

2. Faites légèrement pivoter le balai

d'essuie-glace.

3. Retirez le balai d'essuie-glace.

4. Pour la repose, procédez dans l'ordre

inverse de la dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

Remplacement du balai d'essuie-
glace de lunette arrière

Nota :  Ne tenez pas le balai d'essuie-glace
lorsque vous soulevez le bras d'essuie-glace.

Nota :  Assurez-vous que le bras
d'essuie-glace ne se rabat pas contre le
pare-brise lorsque le balai d'essuie-glace
n'y est plus accroché.

1.

Levez le bras d'essuie-glace.

E130060

3

2

2. Faites légèrement pivoter le balai

d'essuie-glace.

3. Dégagez le balai d'essuie-glace du bras

d'essuie-glace.

4. Retirez le balai d'essuie-glace.

5. Pour la repose, procédez dans l'ordre

inverse de la dépose.

Nota :  Assurez-vous que le balai
d'essuie-glace se verrouille en place.

RÉGLAGE DES PHARES

Réglage vertical

Les phares de votre véhicule ont été
correctement réglés à l'usine. Si votre
véhicule a été impliqué dans un accident,
faites vérifier le réglage des phares par un
concessionnaire autorisé.

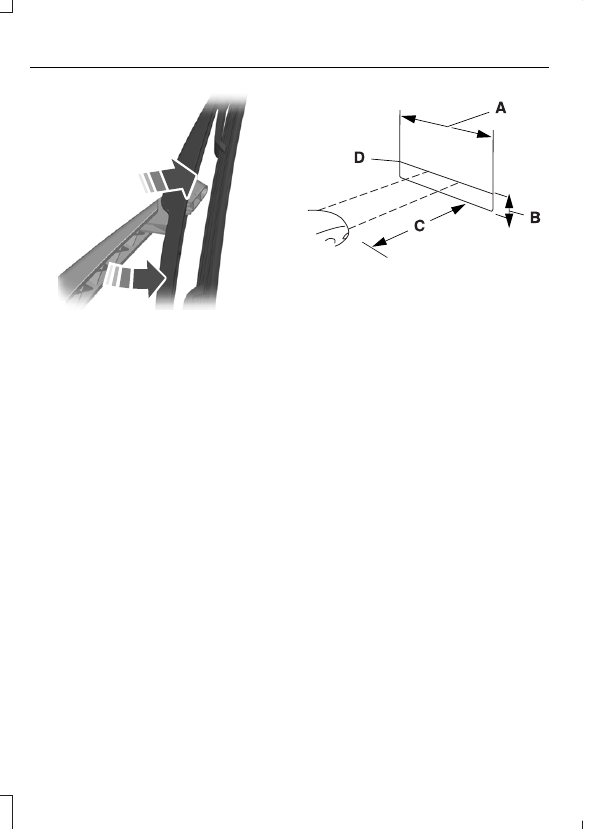

E142592

2,4 mètres (8 pieds)

A

Distance du centre du phare au
sol

B

7,6 mètres (25 pieds)

C

Ligne de référence horizontale

D

1.

Stationnez le véhicule directement
devant un mur ou un écran sur une
surface plane, à environ 7,6 mètres
(25 pieds).

Nota :  Pour mieux voir le faisceau de
lumière lors du réglage d’un phare, vous
pouvez masquer l'autre phare.

2. Mesurez la hauteur entre le centre de

l'ampoule du phare et le sol, puis tracez
un trait de référence horizontal de
2,4 mètres (8 pi) sur le mur ou l'écran
vertical à cette hauteur.

3. Allumez les feux de croisement pour

éclairer le mur ou l'écran et ouvrez le
capot.

E142465

4. Sur le mur ou sur l'écran, vous

remarquerez une zone lumineuse de
haute intensité en haut à droite du
faisceau lumineux. Si le rebord
supérieur de la zone lumineuse de
haute intensité ne se trouve pas au
niveau de la ligne de repère horizontale,
il faut régler le phare.

E142467

5. Repérez le régleur vertical de chaque

phare. À l'aide d'un tournevis
cruciforme n° 2, tournez le régleur dans
le sens des aiguilles d'une montre ou
dans le sens contraire des aiguilles
d'une montre pour régler le phare. Le
bord horizontal de la zone de haute
intensité doit toucher la ligne de repère
horizontale.

6. Fermez le capot et éteignez les phares.

Réglage horizontal

Aucun réglage horizontal n'est nécessaire
pour ce véhicule.

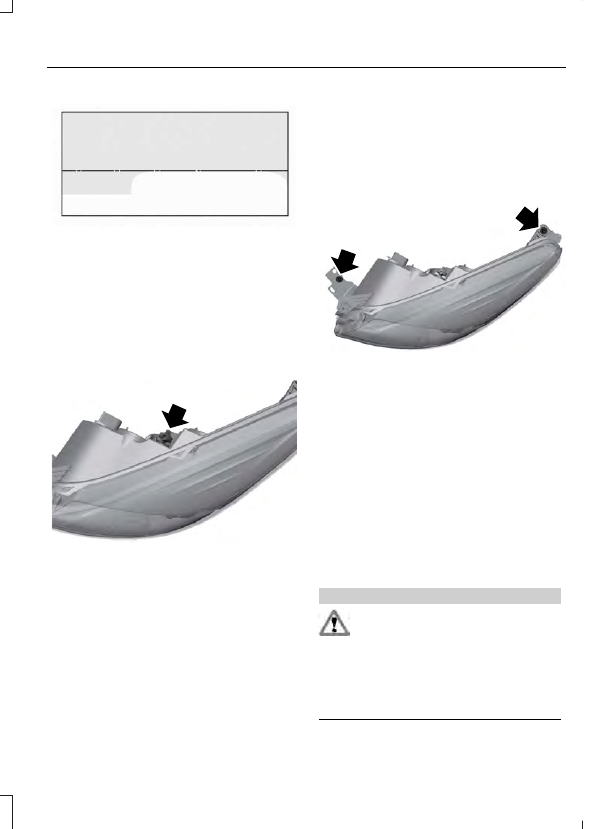

DÉPOSE D'UN PHARE

2

2

E142468

1.

Éteignez tous les feux et coupez le
contact.

2. Retirez les vis de fixation du bloc

optique.

3. Tirez le phare vers l'avant de votre

véhicule pour le dégager de ses points
de fixation, puis soulevez le phare.

4. Débranchez le connecteur.

REMPLACEMENT D'UNE
AMPOULE

Remplacement des ampoules de
phare

AVERTISSEMENT

Manipulez soigneusement les
ampoules des phares à halogène et
gardez-les hors de portée des

enfants. Saisissez l'ampoule uniquement
par sa base de plastique et n'en touchez
pas le verre. L'huile naturelle de vos mains
pourrait causer un bris de l'ampoule au
prochain allumage des phares.

Nota :  Si vous touchez l'ampoule par
inadvertance, essuyez-la avec un chiffon
imbibé d'alcool dénaturé avant de l'utiliser.

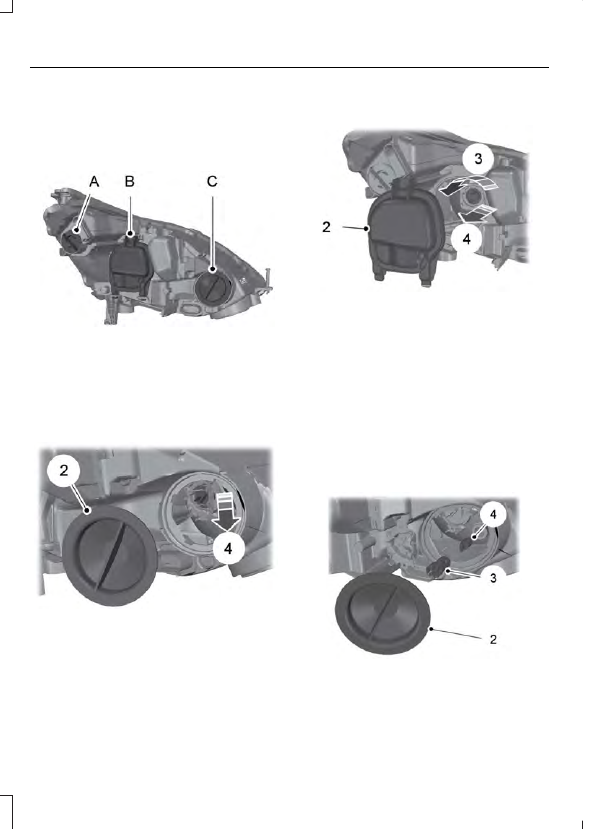

Emplacement des ampoules de
phares :

E162549

Clignotant.

A

Feu de croisement.

B

Feu de route.

C

Remplacement d'ampoule de feu de
route :

E162550

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Débranchez le connecteur.

4. Retirez l'ampoule du boîtier de phare

en la tournant dans le sens contraire
des aiguilles d'une montre, puis tirez-la
directement vers l'extérieur.

Remplacement d'ampoule de feu de
croisement :

E162551

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Débranchez le connecteur.

4. Retirez l'ampoule du boîtier de phare

en la tournant dans le sens contraire
des aiguilles d'une montre, puis tirez-la
directement vers l'extérieur.

Posez les nouvelles ampoules en
procédant dans l'ordre inverse de la
dépose.

Remplacement des feux de position
latéraux :

E162552

1.

Déposez le boîtier de phare.

2. Déposez le capuchon.

3. Déposez la douille.
